Biltema 25-9928 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 25-9928 (10 sider) i kategorien Toalett. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/10

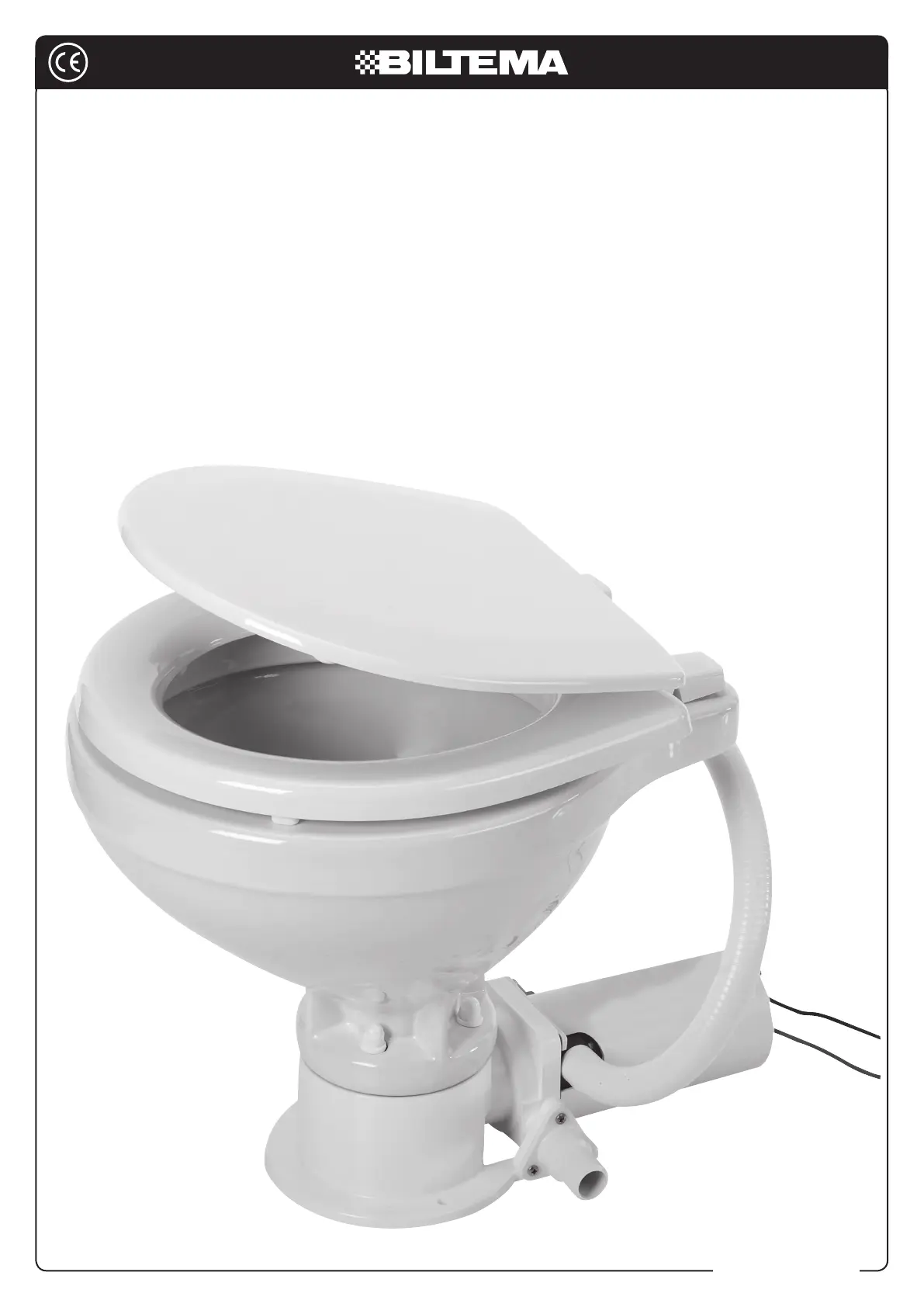

Art. 25-9928
© 2008 Biltema Nordic Services AB
ToaleTT
med elpump
ToaleTT
med elpumpe
Käymälä
jossa sähköpumppu
ToileT
med el-pumpe
Art. 25-9928
2
© 2008 Biltema Nordic Services AB
SE
ALLMÄNT
Marintoalett med elektrisk tömning.•
Robust konstruktion med porslinsskål, samt sittring •
och lock i lackerat trä.
Fungerar med både söt- och saltvatten. •
I botten på denna toalett nns en elpump med in-•
byggd avfallskvarn som mal sönder avfall och papper.
Toalettens inlopp för spolvatten ansluts till vattentillför-•
seln med hjälp av en böjlig 19 mm (3/4") sanitetsslang.
Toalettens utloppsrör ansluts till septitank eller bord-•
genomföring med hjälp av en 1" sanitetsslang.
Strömförbrukning: ..... 16 A (12 V)
Anslutningar: ......... Inlopp 3/4" och utlopp 1"
Mått: . . . . . . . . . . . . . . . 340 x 480 x 380 mm (bxdxh)
Vikt: ................ 12 kg
MARINTOALETT
Kan monteras antingen ovan eller under vattenlinjen. •
Toaletten är försedd med en självsugande linjär pump, •
som fungerar upp till 3 m höjd.
Elpumpens inbyggda avfallskvarn mal sönder avfall •
och papper så att det löses upp och den fungerar upp
till 2 m höjd.
Monteringen av toaletten sker enkelt genom att den •
skruvas fast vid de 4 hålen i pumpens bottenplatta.
MONTERINGSANVISNING
Använd endast godkända rördelar och
sanitetsslang.
Använd endast fullflödes kulventiler.
Använd alltid dubbla rostfria slangklämmor under
vattenlinjen.
Montering ovan vattenlinjen
För bästa funktion och för att slippa föroreningar i vattnet
rekommenderas att montera en backventil i slangänden,
intill septitanken eller bordgenomföringen. Anslut toalet-
tens inlopp för spolvatten till vattentillförseln med hjälp
av en böjlig 19 mm (3/4") sanitetsslang. Anslut toalettens
utloppsrör till septitanken eller bordgenomföringen med
hjälp av en 1" sanitetsslang. För att lite vatten skall stanna
kvar i toalettskålen, gör en avloppsböj på slangen, ca.
20 cm ovanför toalettskålens bottennivå. Dra slangen
kortaste vägen, samt kontrollera att alla anslutningar är
lufttäta och att inga slangar är tilltäppta eller har för snäva
böjar.
Montering under vattenlinjen
Vid montering under vattenlinjen måste både in- och
utloppsvattnet gå via en avloppsböj för att förhindra hä-
vertverkan. Koppla bort slangen mellan pumpen och toa-
lettskålen. Ersätt den med en ny sanitetsslang av lämplig
längd och gör en böj ca. 20 cm ovanför vattenlinjen.
Samma procedur krävs för avloppsslangen, ta då även
med i beräkningen de eventuella variationer och trimjus-
teringar som kan förekomma vid navigering. Anslut vat-
tentillförseln till toalettens vatteninlopp med hjälp av en
19 mm (3/4") sanitetsslang och toalettens avloppsrör till
septitanken eller bordgenomföringen med hjälp av en 1"
sanitetsslang. Dra slangen kortaste vägen, samt kontrol-
lera att alla anslutningar är lufttäta och att inga slangar är
tilltäppta eller har för snäva böjar. Använd dubbla rostfria
slangklämmor på alla genomföringar och anslutningar
under vattenlinjen.
OBS: Ha alltid en reservpackningssats (art. 25-9926)
tillgänglig, om pumpen skulle få nedsatt funktion till följd
av slitage. Var uppmärksam på eventuellt läckage.
TOALETT
med elpump
Art. 25-9928
3
© 2008 Biltema Nordic Services AB
SE
Elektrisk inkoppling
För bästa möjliga funktion hos toaletten, så är det viktigt
att kablar med korrekt kabelarea används vid inkopp-
lingen (se tabell nedan). Strömförsörjningen till toaletten
måste ligga på en egen krets och får ej kopplas samman
med några andra apparater. Batteriets plus (+) pol an-
sluts, via en säkringshållare med säkring av lämplig styr-
ka (25 A/12 V) till ett anslutningsstift på strömbrytarpane-
len. OBS: Säkringshållaren ska placeras så nära batteriet
som möjligt för att skydda strömkabeln vid ev. fel. Anslut
sedan det andra anslutningsstiftet på strömbrytarpanelen
till röd plus (+) kabel på toalettmotorn. Anslut svart minus
(-) kabel på toalettmotorn till batteriets minus (-) pol.
OBS!
Korrekt motorpolaritet (röd kabel till plus och svart kabel
till minus) är absolut nödvändig. Omkastad polaritet kan
skada toalettens elmotor och då även upphäva garantin.
För att toaletten skall fungera korrekt så krävs att toalet-
tens elmotor får full spänning (att inkopplingen sker med
korrekt kabelarea).
ELEKTRISKA SPECIFIKATIONER
MYCKET VIKTIGT!
Kabelarea
(Rekommenderad kabelarea i förhållande till kablarnas
längd)
SPÄNNING STRÖMFÖRBRUKNING SÄKRING 4 M 8 M 12 M
12 V 16 A 25 A 6 mm² 10 mm² 16 mm²
BRUKSANVISNING
Kontrollera att in- och utloppsventilerna är öppna. Tryck
på knappen för spolning tills skålen helt sköljts ur och
avloppspumpen sugit ut allt vatten från botten av toalett-
skålen. Vid normal användning så kommer den elektriska
marintoaletten att ge en underhållsfri användning. Toalet-
ten kan ta hand om (lösa upp) organiskt avfall och toalett-
papper avsett för marintoaletter, men EJ sanitetsbindor,
blöjor etc. Spola aldrig ut något som du inte först har ätit.
Om pumpen inte orkar suga ut avfallet och toalettskålen
börjar fyllas, stäng tillfälligt av inloppsventilen tills toalett-
skålen tömts helt. Låt toalettens elpump/avfallskvarn gå
under några sekunder med både in- och utloppsventiler-
na öppna, så att toaletten och hela dess avloppssystem
töms helt på avfall. Efter varje användning, stäng både
in- och utloppsventilerna. Inför vintern måste toaletten
dräneras på vatten för att undvika frostsprängning. För
att dränera toaletten, stäng inloppsventilen och kör toa-
letten under några sekunder så att allt vatten dräneras.
Dränera även slangar och genomföringar där vatten kan
bli stående.
OBS! Användning av starka rengöringsmedel för att hålla
toaletten ren är förbjudet, eftersom dessa kan bli kvar i
systemet och orsaka frätskador på pumpens gummität-
ningar. Vid rengöring, använd därför endast sådana biolo-
giska medel och sanitetsvätskor som nns för rengöring
av toaletter. (Se Biltemas katalog). Låt aldrig rengörings-
vätskorna bli stående i systemet, utan spola genom
ordentligt.
Produkspesifikasjoner
| Merke: | Biltema |
| Kategori: | Toalett |
| Modell: | 25-9928 |
