Biltema 25-9931 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 25-9931 (16 sider) i kategorien Toalett. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/16

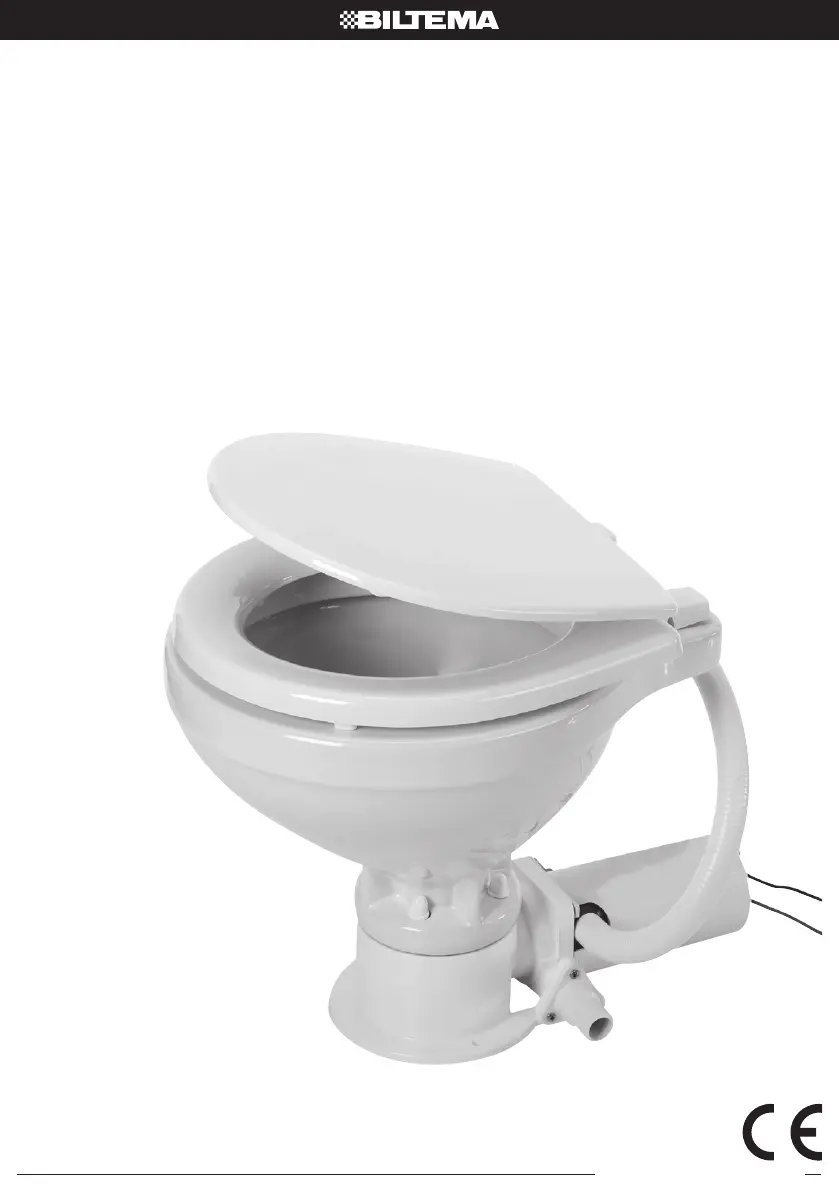

Art. 25-9931
© 2017-05-04 Biltema Nordic Services AB
TOALETT
med elpump
TOALETT
med elpumpe
KÄYMÄLÄ
jossa sähköpumppu
TOILET
med el-pumpe
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 25-9931
2
© 2017-05-04 Biltema Nordic Services AB
SE
Montering ovan vattenlinjen
För bästa funktion och för att slippa föroreningar i
vattnet rekommenderas att montera en backventil i
slangänden, intill septitanken eller bordgenomföring-
en. Anslut toalettens inlopp för spolvatten till vatten-
tillförseln med hjälp av en böjlig 19 mm (¾") sanitets-
slang. Anslut toalettens utloppsrör till septitanken eller
bordgenomföringen med hjälp av en 1" sanitetsslang.
För att lite vatten skall stanna kvar i toalettskålen, gör
en avloppsböj på slangen, ca. 20 cm ovanför toalett-
skålens bottennivå. Dra slangen kortaste vägen, samt
kontrollera att alla anslutningar är lufttäta och att inga
slangar är tilltäppta eller har för snäva böjar.
Montering under vattenlinjen
Vid montering under vattenlinjen måste både in- och
utloppsvattnet gå via en avloppsböj för att förhindra
hävertverkan. Koppla bort slangen mellan pumpen
och toalettskålen. Ersätt den med en ny sanitetsslang
av lämplig längd och gör en böj ca 20 cm ovanför
vattenlinjen. Samma procedur krävs för avlopps-
slangen, ta då även med i beräkningen de eventuella
variationer och trimjusteringar som kan förekomma
vid navigering. Anslut vattentillförseln till toalettens
vatteninlopp med hjälp av en 19 mm (¾") sanitets-
slang och toalettens avloppsrör till septitanken eller
bordgenomföringen med hjälp av en 1" sanitets-
slang. Dra slangen kortaste vägen, samt kontrollera
att alla anslutningar är lufttäta och att inga slangar
är tilltäppta eller har för snäva böjar. Använd dubbla
rostfria slangklämmor på alla genomföringar och
anslutningar under vattenlinjen.
OBS: Ha alltid en reservpackningssats (art. 25-9926)
tillgänglig, om pumpen skulle få nedsatt funktion till
följd av slitage. Var uppmärksam på eventuellt läckage.
INNEHÅLLSFÖRTECKNING
1. ALLMÄNT
2. TEKNISKA DATA
3. MONTERING
4. ELEKTRISK INKOPPLING
5. ÖVERSIKTSBILD
6. BRUKSANVISNING
7. SKÖTSEL
8. AVFALL
1. ALLMÄNT
• Marintoalett med elektrisk tömning.
• Robust konstruktion med porslinsskål, samt
sittring och lock i lackerat trä.
• Fungerar med både söt- och saltvatten.
• I botten på denna toalett nns en elpump med
inbyggd avfallskvarn som mal sönder avfall och
papper.
• Toalettens inlopp för spolvatten ansluts till vat-
tentillförseln med hjälp av en böjlig 19 mm (¾")
sanitetsslang.
• Toalettens utloppsrör ansluts till septitank eller
bordgenomföring med hjälp av en 1" sanitetsslang.
2. TEKNISKA DATA
Strömförbrukning: . . . . . . . . . 12 V (16 A)
Anslutningar: . . . . . . . . . . . . . Inlopp ¾" och utlopp 1"
Mått: . . . . . . . . . . . . . . . . . . . 340 x 480 x 380 mm
(b x d x h)
Vikt: . . . . . . . . . . . . . . . . . . . . 12 kg
3. MONTERING
• Kan monteras antingen ovan eller under vattenlin-
jen.
• Toaletten är försedd med en självsugande linjär
pump, som fungerar upp till 3 m höjd.
• Elpumpens inbyggda avfallskvarn mal sönder
avfall och papper så att det löses upp och den
fungerar upp till 2 m höjd.
• Monteringen av toaletten sker enkelt genom att
den skruvas fast vid de 4 hålen i pumpens bot-
tenplatta.
Monteringsanvisning
• Använd endast godkända rördelar och sanitets-
slang.
• Använd endast full ödes kulventiler.
• Använd alltid dubbla rostfria slangklämmor under
vattenlinjen.
TOALETT
med elpump
Art. 25-9931
3
© 2017-05-04 Biltema Nordic Services AB
SE
5. ÖVERSIKTSBILD
1. Sits med mjukstängande lock
2. Porslinsstol
3. Inloppsanslutning, vatten
4. Underdel av plast
5. Avfallskvarn
6. Skruvar
7. Elmotor 12 V
8. Fästplatta
9. Packningar
10. Utloppsanslutning, 90°
11. Impeller/pumphjul
12. Bricka
6. BRUKSANVISNING
Kontrollera att in- och utloppsventilerna är öppna.
Tryck på knappen för spolning tills skålen helt sköljts
ur och avloppspumpen sugit ut allt vatten från botten
av toalettskålen. Vid normal användning så kommer
den elektriska marintoaletten att ge en underhållsfri
användning. Toaletten kan ta hand om (lösa upp)
organiskt avfall och toalettpapper avsett för marinto-
aletter, men EJ sanitetsbindor, blöjor etc. Spola aldrig
ut något som du inte först har ätit. Om pumpen inte
orkar suga ut avfallet och toalettskålen börjar fyllas,
stäng tillfälligt av inloppsventilen tills toalettskålen
tömts helt. Låt toalettens elpump/avfallskvarn gå
under några sekunder med både in- och utloppsven-
tilerna öppna, så att toaletten och hela dess avlopps-
system töms helt på avfall. Efter varje användning,
stäng både in- och utloppsventilerna. Inför vintern
måste toaletten dräneras på vatten för att undvika
frostsprängning. För att dränera toaletten, stäng in-
loppsventilen och kör toaletten under några sekunder
så att allt vatten dräneras. Dränera även slangar och
genomföringar där vatten kan bli stående.
4. ELEKTRISK INKOPPLING
För bästa möjliga funktion hos toaletten, så är det
viktigt att kablar med korrekt kabelarea används vid
inkopplingen (se tabell nedan). Strömförsörjningen
till toaletten måste ligga på en egen krets och får ej
kopplas samman med några andra apparater. Bat-
teriets plus (+) pol ansluts, via en säkringshållare med
säkring av lämplig styrka (25 A/12 V) till ett anslut-
ningsstift på strömbrytarpanelen.
OBS: Säkringshållaren ska placeras så nära batteriet
som möjligt för att skydda strömkabeln vid ev. fel. Anslut
sedan det andra anslutningsstiftet på strömbrytarpane-
len till röd plus (+) kabel på toalettmotorn. Anslut svart mi-
nus (-) kabel på toalettmotorn till batteriets minus (-) pol.
OBS! Korrekt motorpolaritet (röd kabel till plus och
svart kabel till minus) är absolut nödvändig. Omkas-
tad polaritet kan skada toalettens elmotor och då
även upphäva garantin. För att toaletten skall fungera
korrekt så krävs att toalettens elmotor får full spän-
ning (att inkopplingen sker med korrekt kabelarea).
Elektriska specifi kationer
VIKTIGT!
Kabelarea
Spänning: . . . . . . . . . . . . . . .
12 V
Strömförbrukning: . . . . . . . . . 16 A
Säkring: . . . . . . . . . . . . . . . . . 25 A
Rekommenderad kabelarea i förhållande till
kablarnas längd:
4 M 8 M 12 M
6 mm 10 mm 16 mm
4
8
12
3
7
2
6
10
1
5
9
11
Produkspesifikasjoner
| Merke: | Biltema |
| Kategori: | Toalett |
| Modell: | 25-9931 |
