Side 1/16

Art. 27-0171_72

FÖRSIKTIGHETSÅTGÄRDER

Metoder för användning av mineralolja

(1) Använd alltid skyddsglasögon när du hanterar mi-

neralolja. Kontakt med ögonen kan orsaka inamma-

tion. Om mineralolja kommer i kontakt med ögonen,

skölj omedelbart med vatten och sök läkarvård.

(2) Använd alltid handskar som skyddar mot lösnings-

medel och bär långärmat när du hanterar mineralolja.

Om mineralolja kommer i kontakt med huden kan det

orsaka inammation. Om mineralolja kommer i kon-

takt med huden, skölj omedelbart av med tvål och

vatten. Om hudirritation uppstår, sök läkarvård.

(3) Se till att platsen där du arbetar är väl ventilerad.

Inandning av ångor från mineraloljan kan vara skad-

ligt för din hälsa. Om du känner yrsel, illamående eller

obehag efter att ha inandats ångor från mineraloljan,

ring 1177 och/eller sök läkarvård direkt.

(4) Svälj aldrig mineralolja. Intag av mineralolja kan

orsaka allvarliga problem i mag-tarmkanalen och

kräkningar och är skadligt för din hälsa. Vid förtäring

kontakta omedelbart giftinformationscentralen (ring

112 och begär giftinformation) och sök läkarvård.

(5) Förvara mineralolja utom räckhåll för barn.

(6) Skär inte av eller punktera mineraloljebehållaren.

Undvik överdriven värme eller tryck som kan få mine-

raloljan att explodera eller börja brinna.

Spillolja

Bortskaffa spillolja enligt gällande miljöbestämmelser

i ditt land.

Så förvarar du mineralolja

(1) Förvara mineralolja mörkt och i normal rumstem-

peratur.

(2) Förvara oljan så att den inte utsätts för direkt sol-

ljus.

ALLMÄNT UNDERHÅLL

Byte av bromsbelägg

Bromsbeläggen måste bytas ut om de blir kontami-

nerade eller om belägget har slitits ner till en tjocklek

under 2,5 mm (metallplåt och slitmaterial).

Innan du börjar cykla

• Kontrollera att bromsbeläggen inte är för slitna

eller nedsmutsade.

• Kontrollera att det inte nns några sprickor i

slangen och att den inte är nött eller deformerad.

Byt ut vid behov.

HYDRAULISKT SKIVBROMSSET

SÄKERHETSFÖRESKRIFTER

- Läs instruktionerna noga innan du utför arbete på

hydrauliska skivbromsar. Det rekommenderas starkt

att du lämnar in din cykel för service av skivbromsar-

na till ett auktoriserat servicecenter eller någon annan

kvalicerad mekaniker.

- Skivbromsbeläggen, bromsoken och bromsskivor-

na kan bli extremt varma när de används. Allvarliga

personskador kan uppstå vid kontakt med en varm

broms. Ta inte på bromsoket eller bromsskivan när

den är varm. Vänta till bromsen har svalnat innan du

utför service på den.

- Sluta cykla omedelbart om det läcker bromsvätska

eller om bromsvätskenivån är för låg, med försämrad

eller fullständig förlust av bromsverkan som följd.

Lämna in cykeln till en kvalicerad serviceverkstad

för att vara säker på att nödvändiga reparationer

utförs korrekt. Att fortsätta cykla med läckande

bromsar eller för lite bromsvätska i systemet kan

resultera i förlust av bromskraft, vilket i sin tur utgör

risk för allvarliga personskador eller dödsfall.

- Hydrauliska skivbromsar ger hög bromskraft.

Försiktighet bör iakttas när du cyklar för att behålla

kontrollen över cykeln.

- Hydrauliska skivbromsar är inte konstruerade för att

fungera när cykeln är upp och ner. Bromsarna kom-

mer eventuellt inte fungera korrekt, och en allvarlig

olycka kan inträffa om cykeln vänds upp och ner.

Tryck in bromshandtaget några gånger för att kon-

trollera att bromsarna fungerar som de ska.

- Om du inte känner något motstånd när du trycker in

bromshandtaget, sluta genast använda bromssyste-

met och lämna in cykeln till en reparatör så att denne

kan kontrollera bromssystemet åt dig.

Försigtighet

- Innan du börjar cykla: kontrollera att bromsbeläg-

gen har en tjocklek på mer än 2,5 mm. (Metallplåt och

slitmaterial)

- Bromsbelägg och bromskivor måste hållas rena

och fria från alla typer av föroreningar, inklusive men

inte begränsat till olja, smörjmedel, hydraulolja och

lösningsmedel.

- Om beläggen eller bromskivorna blir förorenade

måste byta ut dem not en ny uppsättning.

- Bromsbeläggen har tagits fram speciellt för optimal

användning med hydrauliska bromssystem.

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 27-0171_72

fäster oket i adaptern.

(5) Med bromsokets monteringsskruvar fortfarande

lösa, tryck in bromshandtaget. Bromsoket ska nu

centreras korrekt på bromsskivan. Dra åt bromsokets

monteringsskruvar medan du håller in bromshandta-

get. Slutligt åtdragningsmoment: 6–8 Nm.

Montering av bromshandtagen (se 2d)

(1) Montera bromshandtaget i rätt position på styret.

Bromsslangen ska peka in mot mitten av styret.

(2-1) Enstycksklämman ska dras åt med momentet

6–8 Nm

(2-2) Enstycksklämman ska dras åt med momentet

5–7 Nm

(3) När du har monterat bromshandtaget på rätt plats

kan du justera skivans avstånd till det avstånd du

önskar med en 2 mm insexnyckel.

OBS! - Ta inte bort någon av skruvarna på broms-

handtaget helt.

TA BORT BROMSBELÄGGEN

Bromsbeläggen och bromskivan måste hållas rena

och fria från olja eller hydraulolja. Om beläggen blir

förorenade måste du slänga dem och byta ut dem

not en ny uppsättning. Bromsbeläggen har tagits

fram speciellt för optimal användning med hydrau-

liska bromssystem.

Ta bort bromsbeläggen

(1) Hydrauliska skivbromsbelägg och fjäder för

anslutning till beläggen hålls på plats av en säker-

hetssprint i bromsoket. För att ta bort beläggen och

anslutningsfjädern, använd en tång för att vika ner

låssprinten, så att den går att dra ut. Tryck sedan

försiktigt ut beläggen och hållaren.

(2) När beläggen har lossats från bromsoket kan de

enkelt tas bort från den fjädrande hållaren.

• Kontrollera att bromssystemet fungerar som det

ska.

Efter cykelturen

• Ta bort eventuell lera eller smuts från skivöpp-

ningen på bromsoket.

• Rengör bromsoket med en ren och torr trasa.

Med jämna mellanrum

• Kontrollera oljenivån i behållaren.

• Smörj bromshandtagets pivot med fett.

• Kontrollera att alla skruvar har dragits åt med rätt

moment.

INSTALLATION OCH JUSTERING

Verktyg och utrustning som krävs

Följande verktyg är nödvändiga för att installera

hydrauliska skivbromsar:

• 2.5 mm insexnyckel

• 3 mm insexnyckel

• 4 mm insexnyckel

• 5 mm insexnyckel

• 8 mm blocknyckel

• T25 Torx®-nyckel

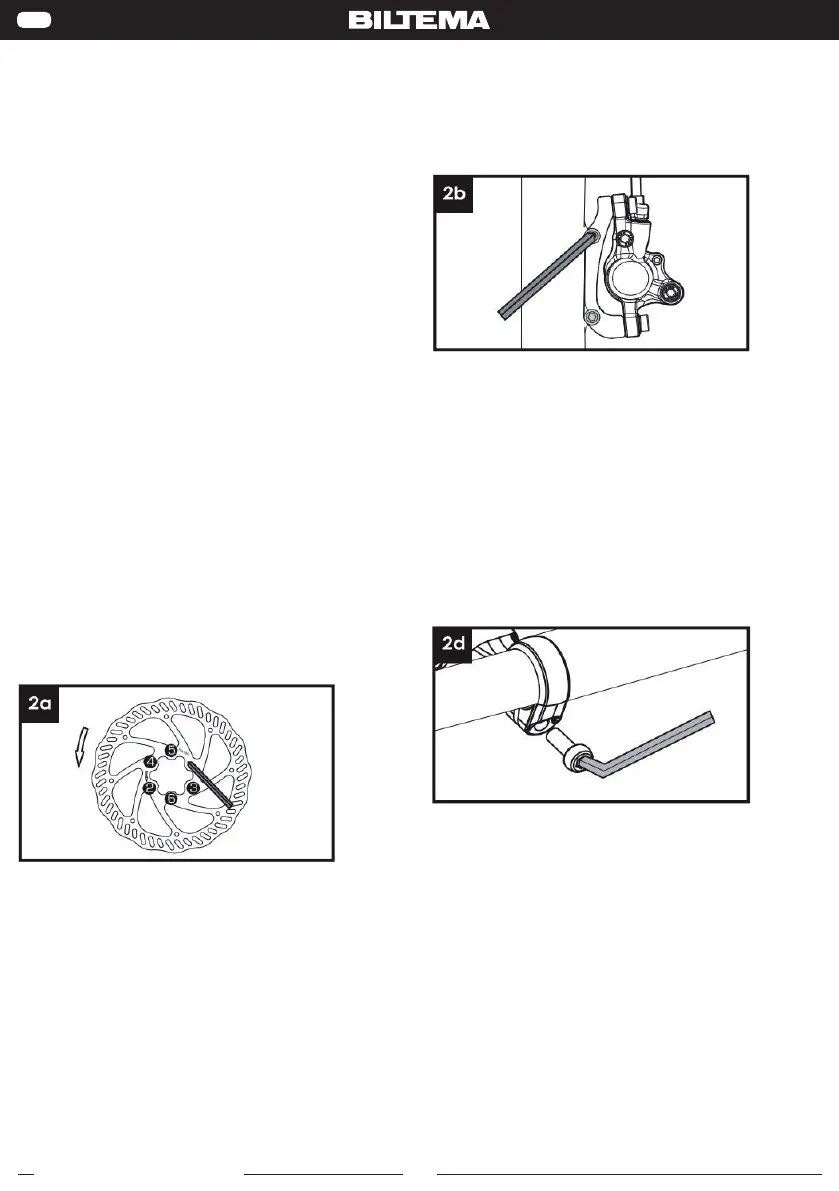

Montera bromskivan på navet (se 2a)

(1) Ta bort hjulet från cykeln. Fäst bromskivan på

navet med de medföljande Torx® -skruvarna och dra

åt med en T25 Torx®-nyckel. Slutligt åtdragnings-

moment: 4-6 Nm. (2) Montera hjulet på cykeln enligt

tillverkarens instruktioner.

OBS! Bromskivan måste installeras så att ”rotations-

pilarna” pekar i hjulets rotationsriktning.

Montera adaptern (se 2b)

(I) Innan du installerar bromsoken, se till att varje

hjulaxel sitter korrekt i gaffeländarna (bromsskivan

ska sitta på bromsokets monteringssida).

(2) Den medföljande adaptern är anpassad för 160

mm bromsskiva fram och 140 mm bak. Vid annan

storlek på bromsskiva behövs annan adapter.

(3) Montera adaptern och bromsoket med broms-

slangen uppåt/framåt, beroende på om det är

fram- eller bakbroms. Dra åt skruvarna, som fäster

adaptern i ramen, med ett slutligt åtdragningsmo-

ment på 6–8 Nm.

(4) Se till att bromsbeläggen har placerats korrekt

i bromsoken. Vänta med att dra åt skruvarna som

Art. 27-0171_72

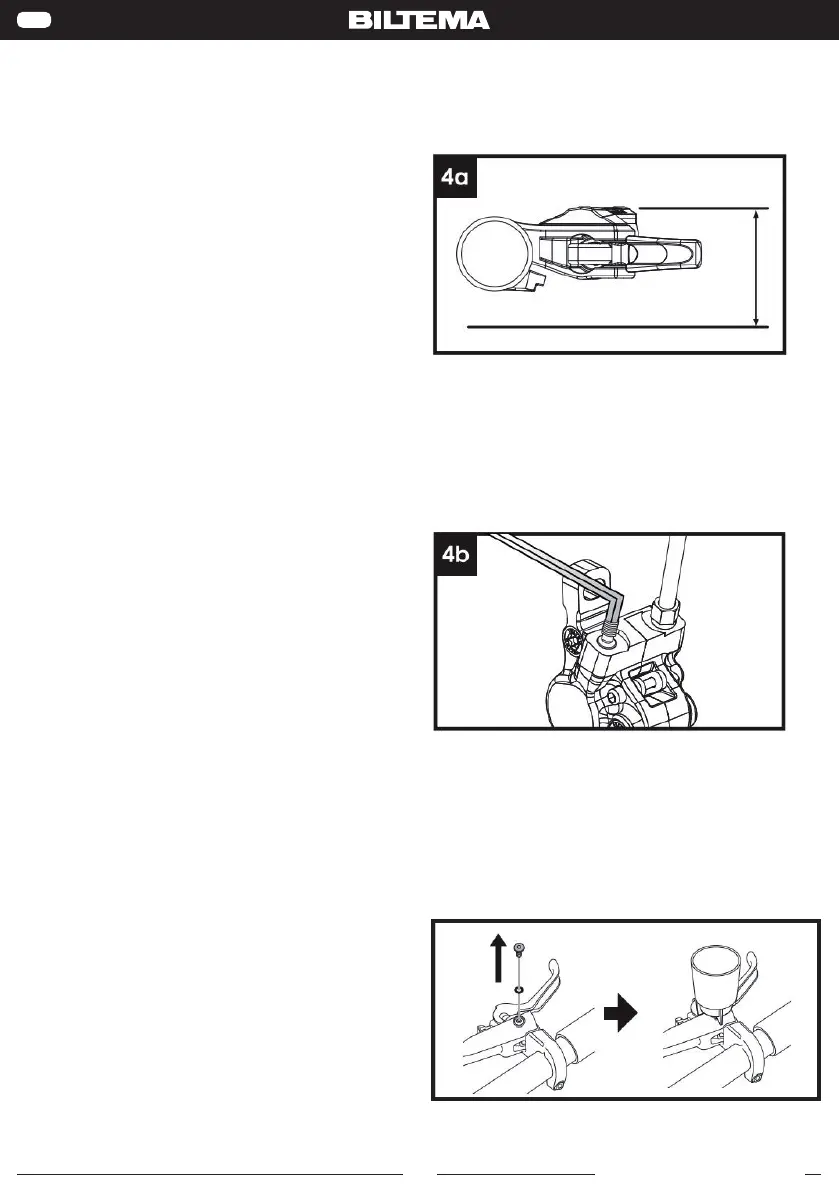

Steg för steg-guide (Se 4a - 4d)

Ställ cykeln i ett cykelställ. Vrid upp bromshandtaget

så att det är parallellt med marken. (Se 4a) - Ta bort

bromsbeläggen till skivbromsen för att undvika att de

förorenas under avluftningen.

- Sätt i ett verktyg för inställning av skivbromskolven

eller något annat platt verktyg och tryck in kolvarna i

bromsoket.

- Sätt i avluftningsblocket i bromsoket. Avluftnings-

blocket säkerställer att kolvarna inte rör sig inåt när

bromssystemet avluftas.

- Använd en insexnyckel för att skruva ut skruven vid

bromsokets avluftningsport. (Se 4b)

- Fyll sprutan till hälften med mineralolja. Håll sprutan

lodrätt med spetsen uppåt och knacka bort eventu-

ella luftbubblor. Installera passande luftningsadapter

(ingår i avluftningssatsen) i avluftningsporten på

bromsoket.

- Använd en Tl5 Torx för att ta bort behållarens avluft-

ningsplugg i bromshandtaget. Lägg pluggen åt sidan.

- Skruva i avluftningskoppen (ingår i avluftningssat-

sen) i avluftningsporten på bromshandtaget.

- Börja fylla på ny mineralolja i bromsen genom att

långsamt trycka på sprutan. Det kan komma luft-

bubblor ur behållaren. Fortsätt trycka in vätska tills

Installera bromsbeläggen

(1) Placera respektive belägg på varsin sida av hål-

laren så att bromsytorna är vända mot varandra.

(2) Tryck ihop bromsbeläggen i hållaren – var försiktig

så att du inte vidrör bromsytorna – så att den utskju-

tande läppen med hålet för låssprinten benner sig

mitt för hålet till låssprinten i bromsoket.

(3) Sätt i låssprinten och vik ner den längre sidan och

säkerstäsll att sprinten inte kan lossna.

OBS! Nya bromsbelägg kräver att man bromsar hårt 10

gånger under färd för att uppnå full bromsverkan.

VARNING! Hydrauliska skivbromsar ger hög broms-

kraft. Testa din hydrauliska skivbroms gradvis på en

plan yta tills du har vant dig vid bromskraften. Om du

lånar ut din cykel till någon, se till att den som lånar

den är medveten om hur snabbt skivbromsen tar

innan du låter honom/henne cykla iväg.

AVLUFTA SYSTEMET

Du bör alltid avlufta systemet efter att du har förkor-

tat eller bytt ut slangen eller har öppnat systemet.

Om bromsarna känns svampiga/inte tar direkt, kan

du förbättra prestandan genom att lufta systemet

igen.

Verktyg och utrustning som krävs

• 2 mm insexnyckel

• 4 mm insexnyckel

• 7 mm blocknyckel

• T15 Torx®-nyckel

• 20 cc spruta

• Slang

• Bromsvätska

• Kolvhållare

• En ren, tom aska eller plastaska

• En rengöringshandduk

OBS! Renlighet är mycket viktigt vid underhåll av

hydrauliska skivbromsar. Om bromsbeläggen eller

bromsskivan skulle förorenas med olja, eller om

hydrauloljan skulle förorenas kan det leda till kraftigt

försämrad bromsverkan. Använd endast mineralolja

för hydrauliska skivbromsar. Andra bromsvätskor

är inte kompatibla med systemet och kan då skada

detta.

Produkspesifikasjoner

Merke:	Biltema
Kategori:	Ikke kategorisert
Modell:	27-0172

Trenger du hjelp?

Hvis du trenger hjelp med Biltema 27-0172 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Ikke kategorisert Biltema Manualer

Biltema 19-0020 Bruksanvisning

12 September 2025

Biltema 65-262 Bruksanvisning

12 September 2025

Biltema 18-195 Bruksanvisning

12 September 2025

Biltema 82-2824 Bruksanvisning

12 September 2025

Biltema 46-3608 Bruksanvisning

12 September 2025

Biltema 88-0092 Bruksanvisning

12 September 2025

Biltema 65-031 Bruksanvisning

12 September 2025

Biltema 84-1308 Bruksanvisning

12 September 2025

Biltema 14-795 Bruksanvisning

12 September 2025

Biltema 71-7613 Bruksanvisning

11 September 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Muller SC 28.23 pro4 Bruksanvisning

12 September 2025

Grillmeister IAN 385753 Bruksanvisning

12 September 2025

Grillmeister GMGG 2 A1 Bruksanvisning

12 September 2025

Steinberg HALion Sonic 3 Bruksanvisning

12 September 2025

Ilve P09PDWE3/LG Bruksanvisning

12 September 2025

Overmax AD-10 Bruksanvisning

12 September 2025

Grunkel LIGHT FRYER Bruksanvisning

11 September 2025

Grillmeister SEGS 2200 B2 Bruksanvisning

11 September 2025

Grunkel ASM-22ULTRASLIM Bruksanvisning

11 September 2025

Grillmeister HG07045 Bruksanvisning

11 September 2025
