VINSCH
VINSJ
VINSSI
SPIL
920 kg
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2024-11-28 Biltema Nordic Services AB
Art. 30-045, 30-046
SE
KONTROLL OCH UNDERHÅLL
Alla rörliga delar, som kugghjul, spärrhjul och vev-
detaljer, ska hållas rena och smörjas med fett för
säker funktion och lång livslängd.
Delarna är behandlade för att tåla saltvatten m.m.
Ändå bör man se till att hålla vinschen ren från
frätande ämnen.
Använd inte vajer eller band som är skadat.
ll händerna borta från rörliga delar vid använd-
ning.

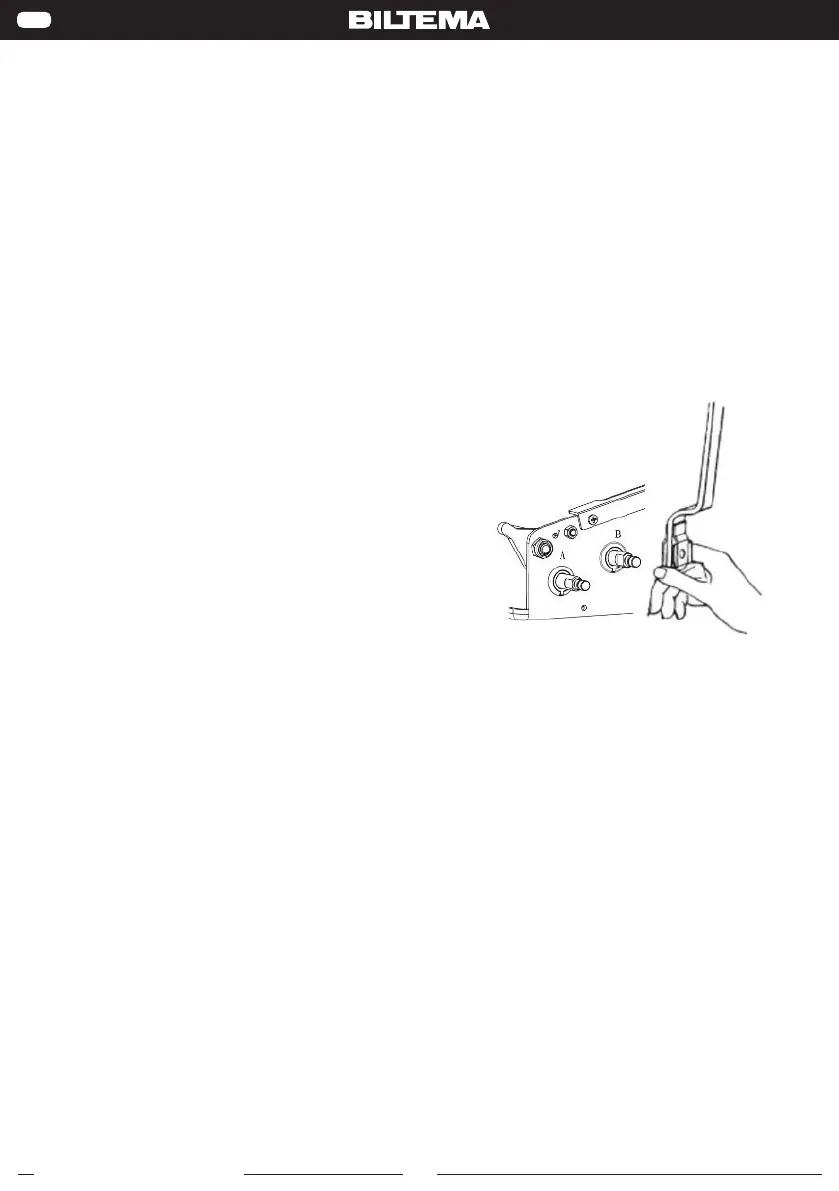

VINSCHEN HAR TVÅ UTVÄXLINGAR
Denna bild Sprängskiss kommer det att göra för artikelnummer 30045, 30047, 30063 och 30043
och de blir översatta men de använder Google translate från Kinesiska vi måstekolla att det
ser rätt ut.
Veven monterad på axel A, utväxling 8:1.
Veven monterad på axel B, utväxling 4:1.
VINSCH
INTRODUKTION
Vinsch med max arbetsbelastning 920 kg för båtkär-
ror med mera. Tillverkad av stål med reduktionsväxel
och spärr. Skyddskåpa av plast över växelhuset.
Snabbkoppling för vinschhandtaget för att snabbt
kunna  ytta mellan utväxlingarna.
TEKNISKA DATA
Dragkraft . . . . . . . . . . . . . . . . . .920 kg
Utväxling . . . . . . . . . . . . . . . . . .4:1/8:1
30-045 . . . . . . . . . . . . . . . . . . . .Med 50 mm x 7,6 m
band och krok
30-046 . . . . . . . . . . . . . . . . . . . .Med 5,6 mm x 15 m
vajer och krok
OBS!s noga igenom denna manual före montering
och användning.
VARNING!
Vinschen får endast användas som dragvinsch.
Släpp aldrig veven om vinschen är belastad och
spärren är frigjord. Veven kommer i så fall att
snurra okontrollerat och kan vålla skada.
Stora krafter uppstår vid användning av vinschen
och därmed stora säkerhetsrisker. Låt därr
endast personer som är kunniga beträffande
vinschens handhavande använda denna vinsch.
ALLMÄNT
Kontrollera att vinschens underlag är kraftigt nog
för att klara maximal dragkraft.
Max dragkraft är beräknat med ett varv vajer
eller band på vinschtrumman. Ju mer vajer eller
band på trumman, desto mindre kan vinschen
belastas.
Vid användning av vajer eller band måste alltid
några varv  nnas kvar på trumman för att tillräck-
lig friktion ska erhållas.
Låt aldrig vajern eller bandet vara helt utrullat vid
användning.
ll hela tiden vajern eller bandet spänt och
vinkelrätt mot trumman.
På vinschar med frikopplingsspärr måste spärren
alltid vara ikopplad vid vinschning.
3
© 2024-11-28 Biltema Nordic Services AB
Art. 30-045, 30-046
SE

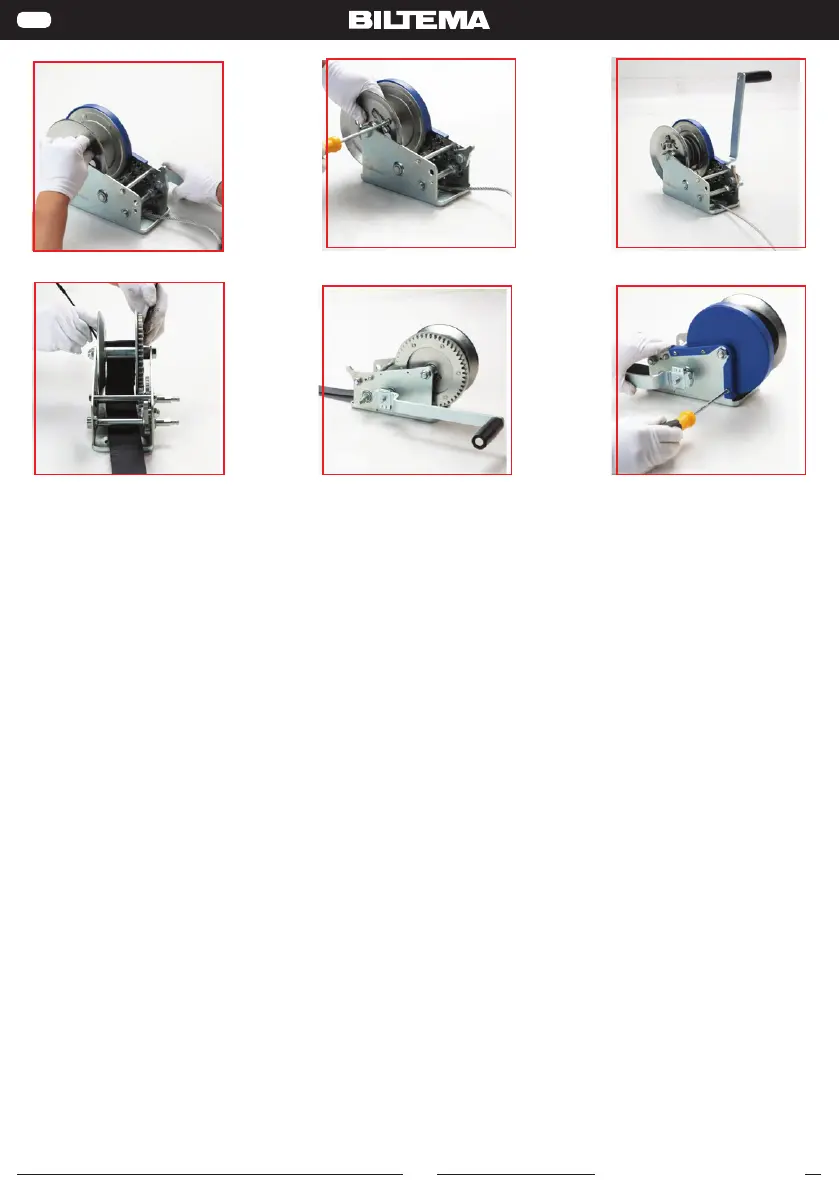

FÄSTA BAND I VINSCHTRUMMAN
Lossa skruvarna och ta av skyddskåpan.
Trä in bandet genom vinschen och fäst det på
trumman med hjälp av pinnbult och låsmutter,
bild D.
Sträck bandet och rulla upp det på trumman, bild
E.
tt tillbaka skyddskåpan och skruva fast den,
bild F.
OBS! Låt aldrig bandet vara helt utrullat vid belast-
ning. Låt alltid några varv band vara kvar på trumman
för bättre friktion och säkerhet.
FÄSTA VAJER I VINSCHTRUMMAN
Trä in vajern i det urfasade hålet i trumman, bild
A.
Fäst vajeränden med hjälp av bifogat vajerlås,
bild B.
Sträck vajern och rulla upp den på trumman, bild
C.
OBS! Låt aldrig vajern vara helt utrullad vid belast-
ning. Låt alltid några varv vajer vara kvar på trumman
för bättre friktion och säkerhet.
A
B
E
D
C
F
钢丝绳安装说明
.将钢丝绳绳头穿进滚筒上的圆盘孔内。(图A)
.将钢丝绳的绳头用固绳扣固定住,并锁紧螺钉。(图B)
.将钢丝绳卷到滚筒上。(图C)
使用时切勿将钢丝绳完全拉开到底,必须留几圈缠绕在滚筒上。
织带安装说明
.松开自锁螺母,把塑料防护罩拆卸下来。
.将织带穿过手摇葫芦,用螺栓螺母固定在滚筒上。(图D)
.将织带卷到滚筒上。(图E)
.把塑料防护罩装回来,并锁紧螺钉。(图F)
使用时切勿将织带完全拉开到底,必须留几圈缠绕在滚筒上
