Side 1/12

Art. 30-066

Vinsch

Max. dragkapacitet: 1130 kg

kontroll och underhåll

• Allarörligadelar,somkugghjul,spärrhjul

ochvevdetaljer,skahållasrenaochsmör-

jasmedfettförsäkerfunktionochlång

livslängd.

• Delarnaärbehandladeföratttålasalt-

vattenm.m.Ändåbörmansetillatthålla

vinschenrenfrånfrätandeämnen.

• Användejwireellerbandsomärskadat.

• Hållhändernabortafrånrörligadelarvid

användningen.

Varning!

• Storakrafterkanåstadkommasvid

användningavvinschenochdärmed

storasäkerhetsrisker.Låtdärförendast

personersomärkunnigabeträffande

vinschensanvisningochhandhavande

användadennavinsch.

• VinschenfårEJanvändastillattlyfta

människor.

• Vistas EJunderhängandelast.

Vinschförbåttrailerm.m.

Tillverkadavkraftigstålplåtmed

reduktionsväxelochdubbelspärr.

Kapacitetenangerdragkraft.

• Max.dragkapacitet:1130kg.

• Flyttbarthandtagförtvåolikautväxlingar:

5,1:1eller12,2:1.

• Förseddmed7,6mx50mmvävtnylon-

bandochgalvaniseradkrok.

• Brottgräns(nylonband):1500kg.

• Medslirbroms.

OBS!Läsnogaigenomdennamanualföre

monteringochanvändning.

Varning!

Släppaldrigvevenomvinschenärbelastad

ochspärrenärfrigjord.

Vevenkommerisåfallsnurraokontrollerat

ochkanvållaskada.

allMänt

• VinschenmonterasmedM10-bultaroch

låsmutter.

• Kontrolleraattvinschensunderlagär

kraftigtnogförattklaramax.dragkapaci-

tet.

• Max.dragkapacitetärberäknatmedett

varvwireellerbandpåvinschtrumman.

Jumerwireellerbandpåtrumman,desto

mindrekanvinschenbelastas.

• FabrikantenrekommenderarØ6mm

galvaniseradwire(6x19trådar)eller50

mmvävtnylonbandmedbrottgräns1500

kg.

• Vidanvändningavwiresåmåste4–6varv

nnaskvarpåtrummanföratttillräcklig

friktionskaerhållas.

• Låtaldrigwirenellerbandetvarahelt

utrullatvidanvändning.

• Hållhelatidenwirenellerbandetspänd

ochrakmottrumman.

• Påvinscharmedfrikopplingsspärrmåste

denalltidvarainkoppladvidvinschning.

Art. 30-066

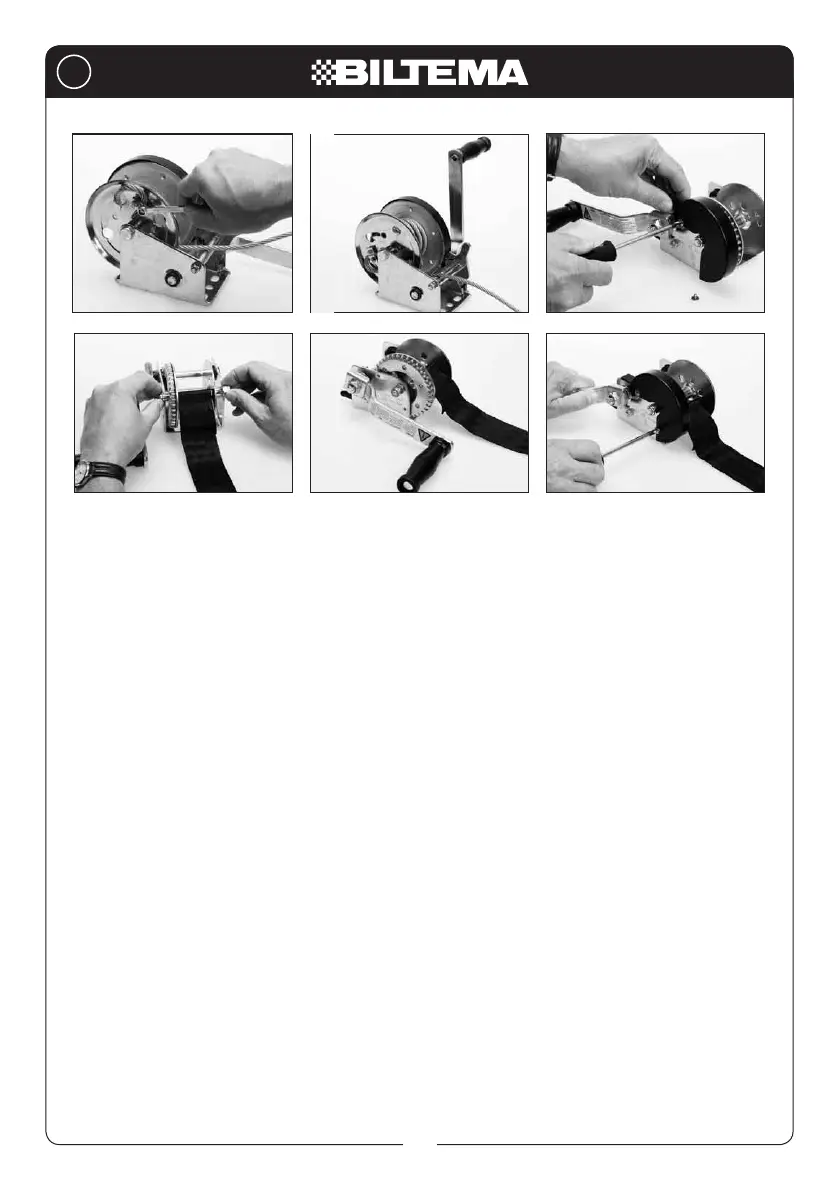

INSTRUKTION FÖR ATT FÄSTA EN

WIRE I VINSCHTRUMMAN

• Ledwirenfråntrummangenomdeturfa-

sadehåletochfästmedhjälpavbifogat

wirelås.(Bilda.)

• Sträckuppwirenochbörjavevaindenpå

trumman.(Bildb.)

• OBS!Låtaldrigwirenvaraheltutrullad

vidbelastning.

• Vidanvändningavwiresåmåstealltid

4–6varvnnaskvarpåtrummanföratt

tillräckligfriktionochsäkerhetskaerhål-

las.

INSTRUKTION FÖR ATT FÄSTA ETT

BAND I VINSCHTRUMMAN

• Demonteraskyddskåpangenomattlossa

debådaskruvarna.(Bildc.)

• Monterabandetvidtrummanmedhjälp

avpinnbultochlåsmutter.(Bildd/e.)

• Monteratillbakaskyddskåpanochfäst

medhjälpavdebådaskruvarna.(Bildf.)

• Sträckuppbandetochbörjavevaindet

påtrumman.

• OBS!Låtaldrigbandetvaraheltutrullat

vidbelastning.

• Låtalltidnågravarvavbandetvarakvar

påtrumman.

Vinschen är försedd med 2 olika

utväxlingar

Utväxling12,2:1närvevenmonteras

påaxelA.

Utväxling5,1:1närvevenmonteras

påaxelB.

Art. 30-066

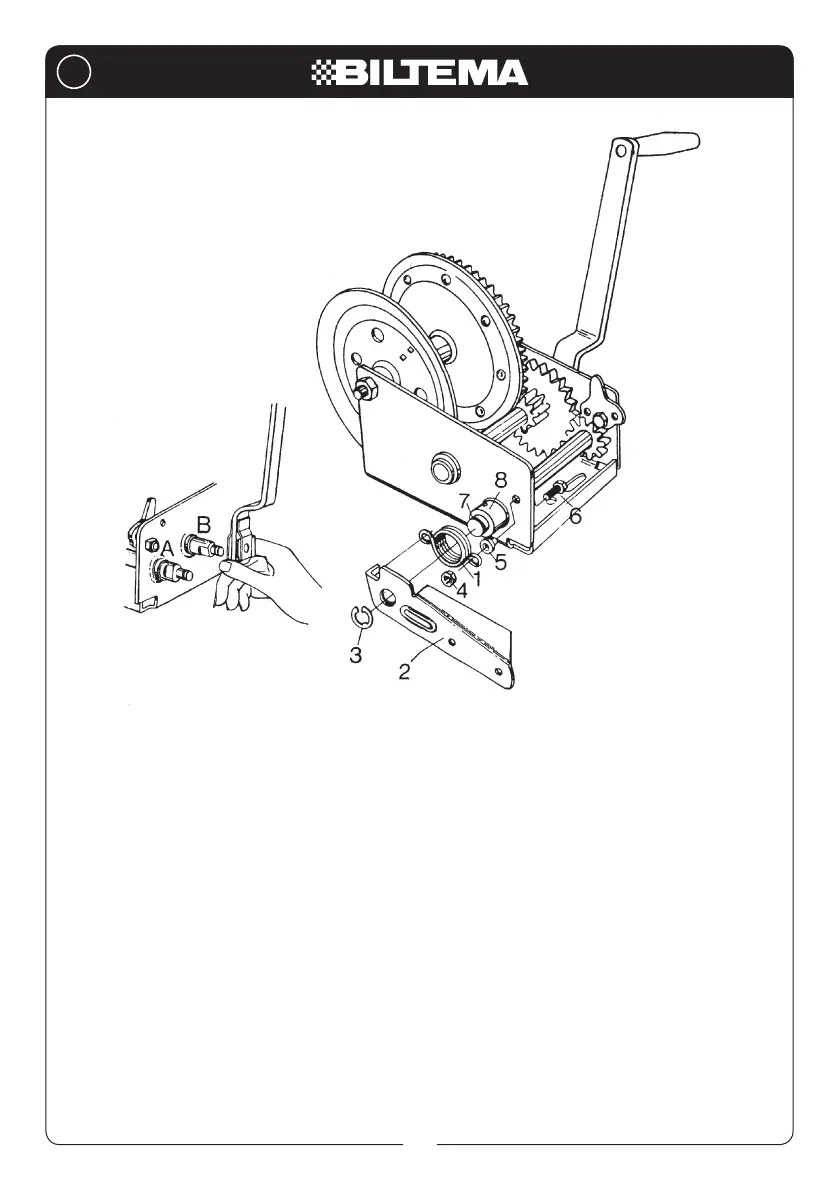

Montering aV handbroMs

1. Monterabromstrumman(8)påpinjongax-

eln(7),samtlåsfastmedrörsprinten.

2. Monterastyrbulten(6)genomvinschens

sidostycke,däreftergenomdistanshylsa

(5).Tryckfastbromsfjädern(1)påbroms-

trumman(8),samtenavfjädernsmindre

öglorpåstyrbulten(6)ochlåsfastmed

låsmuttern(4).

3. Monterabromshandtaget(2)påpinjong-

axeln(7),såatttunganpåbromshandta-

get(2)hamnaridenåterståendelillaöglan

påbromsfjädern(1).Förattslutligenlåsa

fasthandbromsen(2),tryckfastlåsringen

(3)ispåretpåpinjongaxeln(7).

4. Kontrolleraattmonteringengjortskorrekt

innanvinschenutsättsförbelastning.

Bromstrummanskallnormaltroterafritt

inutifjädernnärvinschensspärranordning

ärienderapositionen.Närbromsenläggs

anmedhjälpavbromshandtaget(2)så

kanintewire/banddrasutfråntrumman.

Bromsfjädern(1)måstespännaåtkring

bromstrumman(8)närbromshandtaget(2)

trycksnedåt.

5. Kontrolleramedjämnamellanrumbroms-

detaljernaförfullgodfunktion.Ersättmed

originaldelaromsåbehövs.

6. Bromsfjädern(1)skallvarafrifrånfettoch

oljaochejskadad.

1. Bromsfjäder

2. Bromshandtag

3. Låsring

4. Låsmutter

5. Distanshylsa

6. Styrbult

7. Pinjongaxel

8. Bromstrumma
