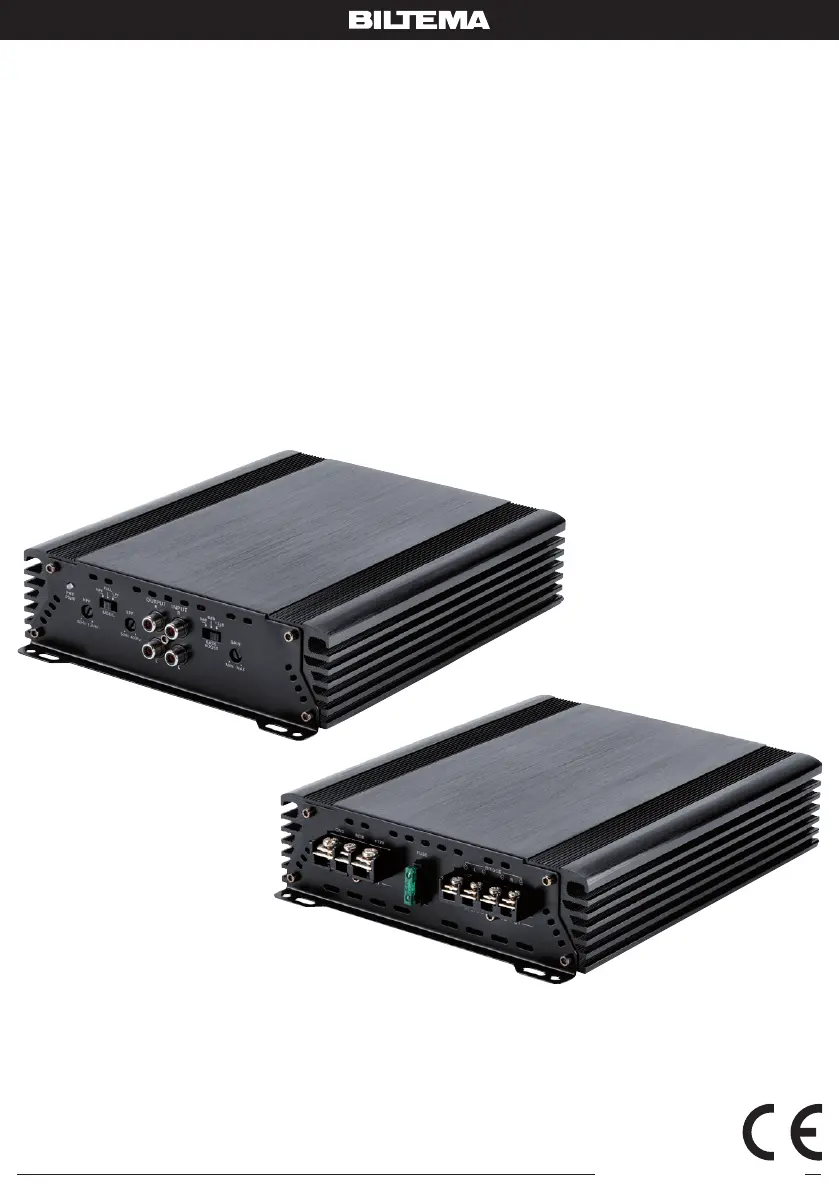

Side 1/14
Art. 31-218
© 2020-05-13 Biltema Nordic Services AB
SLUTSTEG
FORSTERKER
PÄÄTEASTE
EFFEKTFORSTÆRKER
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 31-218
2
© 2020-05-13 Biltema Nordic Services AB
SE
SLUTSTEG
1. PRT PWR
Lysdioden lyser grönt i normalläge och lyser rött
om fel har uppstått och slutsteget är i skyddat läge.
Slutsteget har inbyggd skyddskrets för att skydda
transistorer och högtalare.
2. HPF –Högpassfi lter
Används till kit-/coaxial-system med full range högta-
lare. Ställ in högpassfrekvensen mellan 85 Hz till 1 kHz.
3. MODE, välj frekvens lter
Ställ in frekvens lter: Välj LPF (lågpass lter) för bas,
HPF (högpass lter) för mellanregister eller FULL för
hela frekvensomfånget.
Om slutsteget används för att driva bashögtalare ska
lterväljaren ställas på LPF. Om slutsteget används
för att driva mellanfrevens- diskant- och koaxialhög-
talare ska väljaren ställas på HPF.
Ställ väljaren på FULL när slutsteget används i
Trimode och för högtalare avsedda för hela frekvens-
området.
4. LPF Lågpassfi lter
Används för bas. Ställ in lågpassfrekvensen mellan
50 Hz till 360 Hz. Återger ljud som ligger under angi-
vet värde. Rekommenderat värde är 80-100 Hz.
5. OUTPUT L/R
Anslutning av extra slutsteg med RCA-kabel.
6. INPUT L/R
Anslutning av bilstereo med RCA-kabel.
7. BASS BOOST
Ställ övergångs ltret i läge FULL eller LPF. BASS
BOOST går att ställa i 3 läge 12 dB, 6 dB och 0 dB
beroende på hur mycket basljud som önskas. 12 dB
ger mest bas och läge 0 dB ger normal bas.
8. GAIN, ingångsnivåreglage
Används för att justera effekten. Rekommenderad
grundinställning är 50% (mitten). Justera i små steg
(10%) med- eller moturs för att minska/öka för att få
önskad nivå.
9. Spänningsmatning
Anslutning av +12 V DC från batteriet, jord till bilens
chassi och fjärrstyrningsledningen.
10. Säkring
30 A
11. SPEAKER CONNECTIONS
Anslutning av högtalare eller subwoofer. Lägg märke
till polariteten för högtalarna.
INSTALLATION
INTRODUKTION
Detta slutsteg är avsett för montering i fordon med
12 V batteri.
TEKNISKA DATA
Uteffekt vid 2 Ω RMS . . . . . . . . .2 x 90 W
Uteffekt vid 4 Ω RMS . . . . . . . . .2 x 50 W
Uteffekt vid 4 Ω RMS
bryggkopplat . . . . . . . . . . . . . . .1 x 150 W
Förvrängning (THD) . . . . . . . . . .≤ 0,05 %
Lågpassövergångsfrekvens . . . .50–360 Hz
Högpassövergångsfrekvens . . .85 Hz–1 kHz
Frekvensomfång . . . . . . . . . . . .10 Hz–45 kHz
Signal/brusförhållande . . . . . . .≥ 90 dB
Stereoseparation . . . . . . . . . . . .> 50 dB
Ingångsimpedans . . . . . . . . . . .22 kΩ
Ingångskänslighet . . . . . . . . . . .0,15–6 V
Säkring . . . . . . . . . . . . . . . . . . .30 A x 1
Mått . . . . . . . . . . . . . . . . . . . . . .220 x 190 x 51 mm
Vikt . . . . . . . . . . . . . . . . . . . . . . .1,75 kg
SÄKERHETSFÖRESKRIFTER
1. s alltid manualen före användning.
2. Produkten får bara användas enligt anvisningarna
i manualen.
3. Produkten får inte modi eras eller byggas om.
4. Utsätt aldrig produkten för regn, vatten, solljus
eller stark hetta.
KNAPPAR, ANSLUTNINGAR OCH
FUNKTIONER
Art. 31-218
3
© 2020-05-13 Biltema Nordic Services AB
SE
ANSLUTNING TILL BILSTEREO
Använd RCA-kabel.
ANSLUTNING AV SPÄNNINGSMATNING
1. Anslut jorkabeln från bilen till GND-uttaget på
slutsteget
2. Koppla slutstegets fjärrkontakt (REM) till mat-
ningsenhetens fjärrpåslag med en ledning med
minst 0,8 mm ledningsarea.
Denna anslutning gör att du kan starta och stänga
av förstärkaren via bilstereon.
3. Anslut spänningskabeln från bilbatteriet till +12
V-uttaget på slutsteget.
1
<
Jordanslutning
Anslut slutstegets jordkontakt (GND) till en god jord-
punkt på bilens chassi, så nära slutsteget som möj-
ligt. I tabellen nedan anges minsta tillåtna ledningsa-
rea. Skrapa bort färg och lås anslutningsskruven med
en tandad låsbricka.
ELANSLUTNING
Koppla en ledning direkt till pluspolen på bilens bat-
teri och montera lämplig säkringshållare inom 30 cm
från batteripolen. Sätt inte i säkringen ännu. Dra
ledningen till slutsteget och anslut den till pluspolen
(BATT+). Sätt i lämpliga genomföringar om du drar
ledningen genom plåtväggar. Felaktig dragning och
otillräckligt skydd av matningsledningen kan leda till
bilbrand. Sätt i säkringen i hållaren vid batteriet när
du installerat ledningen mellan pluspol och slutsteg.
Placera slutsteget på önskad plats och markera
de fyra skruvhålen.
Borra hållen med ett 4 mm borr. Se till att inga
ledningar etc ligger bakom hålen som ska borras.
Montera slutsteget med medföljande skruvar.
OBS! För att undvika störningar bör inte slutsteget
placeras för nära bilstereon eller antennen. Medföl-
jande skruvar är 25 mm långa – se till att monterings-
plattan är tjockare.
ANSLUTNING AV HÖGTALARE
Använd högtalare med 2-8  impedans.
Se till att polariteten är rätt.
Varje kanal på slutsteget är avsett för en belast-
ning på 4 . Den rekommenderade minsta belast-
ningen är 3  för användning till subwoofer och
4  för högtalare avsedda för hela frekvensom-
rådet. Lägre belastning kan orsaka överhettning
och att det inbyggda termiska skyddet löser ut.
Anslutning av två högtalare
Anslutning av en högtalare
Anslut
till bilens
chassi
Bilbatteri
Fjärrstyrningsignal
Säkring
Bilstereo
Bilstereo
Högtalare
Högtalare
