Biltema 31-224 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 31-224 (14 sider) i kategorien Subwoofer. Denne guiden var nyttig for 6 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/14
Art. 31-224
© 2019-06-12 Biltema Nordic Services AB

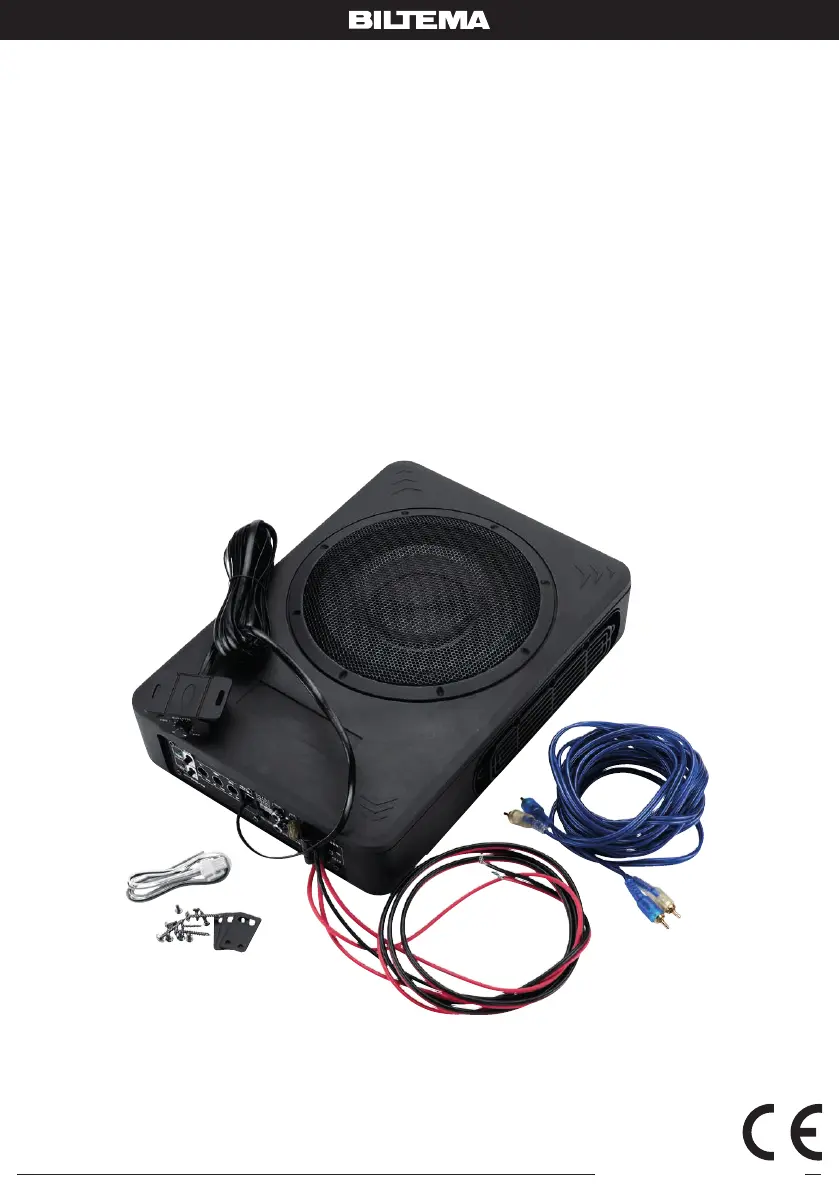

AKTIV SUBWOOFER
AKTIIVINEN SUBWOOFER
8”
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 31-224
2
© 2019-06-12 Biltema Nordic Services AB
SE
C Vid anslutning till högnivåingång. När knappen är
i läge ON aktiveras subwoofern automatiskt då
den får signal. Subwoofern stängs när ingen signal
nns. OFF innebär att den startas och stängs av
manuellt.
OBS: Remote utgången på bilstereon måste an-
slutas till Remote ingången på subwoofern.
D LPF (Lågpass lter) – Subwoofern återger ljud som
ligger under angivet värde, 50–150 Hz.
OBS: Toleransen är ±20 %. Rekommenderat
värde är 80-100 Hz.
E BOOST – Ökar volymen i basfrekvenserna,
0–18 dB.
F LEVEL – Används för att justera effekten. Re-
kommenderad grundinställning är 50% (mitten).
Justera i små steg (10%) med- eller moturs för att
minska/öka för att få önskad nivå.
G REMOTE – anslutning av medföljande nivåkontroll.
H Högnivåingång – används om bilstereon inte har
lågnivåutgång.
I Lågnivåingång – rekommenderad anslutning.
J Säkring, 25 A
K Spänningsmatning. GND – Joranslutning. REM –
remote från bilstereon, +12 V.
MONTERING
• Koppla bort kabeln från bilbatteriets minuspol
innan montering av subwoofern påbörjas.
• Välj en lämplig plats där subwoofern ska monte-
ras. Se till att luft kan cirkulera runt produkten.
• Kontrollera att ingenting i bilen, elkablar, bräns-
leledningar etc, kan bli skadat då hål borras för
montering.
• Montera subwoofern ordentligt så att den inten
kan röra sig och skadas eller orsaka skada t.ex
vid en häftig inbromsning.
• Se till att kablar monteras så att de inte är oskyd-
dade, ligger mot vassa hörn eller kläms.
1. Skruva fast de tre medföljande monteringsblecken
på subwoofern.
2. Borra hål för de tre monteringsblecken på vald
monteringsplats.
3. Skruva fast med medföljande skruvar.
INTRODUKTION
För att undvika kortslutningar i elsystemet som kan
orsaka skador på produkten och/eller fordonet ska
följande åtgärder vidtas. Koppla bort batterikabeln
från bilbatteriets minus (-) pol innan monteringen/
inkopplingen påbörjas. Inkopplingen bör utföras av
person som har baskunskaper i fordonselektronik.
Kontrollera att fordonets elektronik fungerar som den
ska, både före och efter monteringen/inkopplingen.
TEKNISKA DATA
Uteffekt, max: . . . . . . . . . . . . .550 W
Uteffekt, RMS: . . . . . . . . . . . . .150 W
THD: . . . . . . . . . . . . . . . . . . . . .<0,4%
Signal/brusförhållande: . . . . . .>90 dB
Frekvensomfång: . . . . . . . . . . .20–150 Hz
Ingångskänslighet, lågnivå: . . .1,0–9,0 V
Ingångskänslighet, högnivå: . . .0,1– 6,0 V
Lågpass lter: . . . . . . . . . . . . . .50–150 Hz
Bass Boost: . . . . . . . . . . . . . . . .0-18 dB
Subsonic lter: . . . . . . . . . . . . .20 Hz
Säkring: . . . . . . . . . . . . . . . . . . .25 A
Högtalarelement: . . . . . . . . . . .8”
Impedans: . . . . . . . . . . . . . . . . .2 Ω
Mått: . . . . . . . . . . . . . . . . . . . . .360 x 250 x 78 mm
Vikt: . . . . . . . . . . . . . . . . . . . . . .5,3 kg
SÄKERHETSFÖRESKRIFTER
1. Läs alltid bruksanvisningen före användning.
2. Produkten får bara användas enligt anvisningarna
i manualen.
3. Produkten får inte modi eras eller byggas om.
4. Utsätt aldrig produkten för regn, vatten, solljus
eller stark hetta.
KNAPPAR, ANSLUTNINGAR OCH
FUNKTIONER
A Power - Lyser grönt vid normal användning.
Protect – Lyser rött om någon skyddsfunktion är
aktiverad
B Faskontroll – kompenserar för tidsförskjutning i
ljudsystemet. Kan uppstå t.ex. om subwoofern
monteras långt bak i bilen.
AKTIV SUBWOOFER
Art. 31-224
3
© 2019-06-12 Biltema Nordic Services AB
SE
ANSLUT SPÄNNINGSMATNING
GND – Jord. Anslut en jordkabel från GND på sub-
woofern till närmaste punkt på bilens chassi. Kabeln
bör vara så kort som möjligt, max 100 cm lång och
kabelarean minst 8 mm
2
. Skrapa bort färg och
använd taggbricka för god kontakt. Skydda anslut-
ningen med fett eller färg. Är jordningen inte ordentlig
kan ett vinande ljud höras från högtalaren.
REM – Anslut en kabel från REM på subwoofern till
REM-utgången på bilstereon. Använd kabel med
kabelarea på minst 1,3 mm
2
. Förstärkaren startar då
automatiskt när bilstereon startas.
+12 V – Anslut en kabel med arean 1,3 mm
2
till +12 V
på subwoofern. Dra fram kabeln till bilbatteriet och
anslut där en tom säkringshållare.
OBS Avståndet mellan säkringshållaren och batteriet
bör inte vara mer än 30 cm.
Vrid ner volymen på bilstereon till 0. Vrid ner nivåkon-
trollen på subwoofern till min.
Sätt i en säkring i säkringshållaren vid bilbatteriet.
Koppla tillbaka bilens minuskabel till batteriet.
OBS: I denna installation är omkopplaren Auto Turn
On i läge ON.
OBS: I denna installation är omkopplaren Auto Turn
On i läge OFF.
ANSLUT VIA LÅGNIVÅINGÅNG
Anslut en RCA kabel som är lagom längd och av god
kvalitet mellan RCA-ingången på subwoofern och
RCA-utgången på bilstereon.
OBS: Använd antingen hög- eller lågnivåanslutning –
ALDRIG båda samtidigt.
ANSLUT VIA HÖGNIVÅINGÅNG
Används om bilstereon saknar lågnivåutgång.
Koppla högtalarkablarna från bilstereon till subwoo-
fern enligt guren nedan.
OBS: Använd antingen hög- eller lågnivåanslutning –
ALDRIG båda samtidigt.
ANSLUT EXTERN NIVÅKONTROLL
Montera nivåkontrollen på ett säkert och lättåtkomligt
ställe så att den inte inverkar negativt på tra ksäker-
heten.
Anslut kabeln till REMOTE på subwoofern.
Till högtalarutgångarna på bilstereo eller signal
processor.
Till audioutgångarna på stereon.
Vit L+
Grå R+
Vit /sva r t L-
Grå/svart R-
Till högtalarutgångarna på stereon.
Säkring
Jordning till
chassi
Batteri
Säkring
Jordning till
chassi
Batteri
Till Remote Turn-On ansllutningen på stereon
