Biltema 31-225 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 31-225 (10 sider) i kategorien Subwoofer. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/10

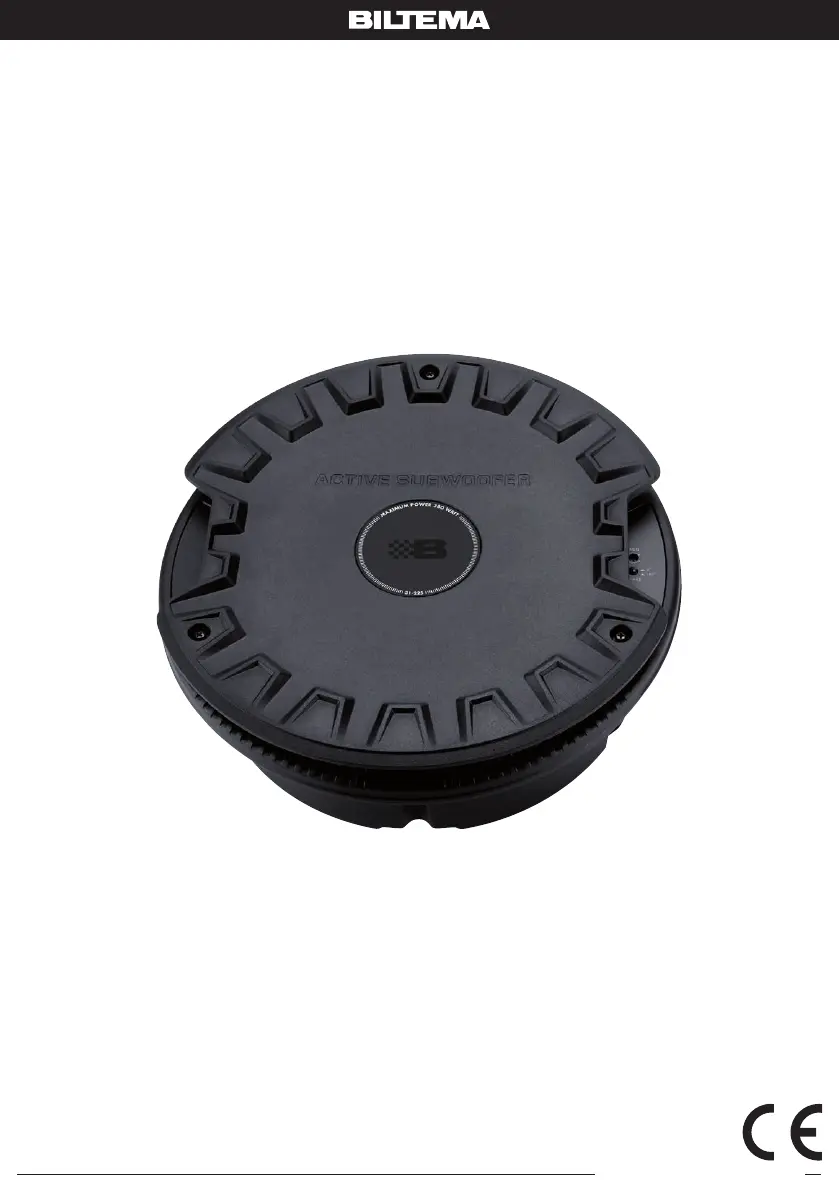

Art. 31-225
© 2020-11-03 Biltema Nordic Services AB
SUBWOOFER
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 31-225
2
© 2020-11-03 Biltema Nordic Services AB
SE
SUBWOOFER
PHASE
Inställning av fasförskjutning 0/180°.
ANSLUTNING
Jordanslutning
Anslut slutstegets jordkontakt (GND) till en god jord-
punkt på bilens chassi, så nära slutsteget som möj-
ligt. I tabellen nedan anges minsta tillåtna ledningsa-
rea. Skrapa bort färg och lås anslutningsskruven med
en tandad låsbricka.
Elanslutning
Koppla en ledning direkt till pluspolen på bilens
batteri och montera lämplig säkringshållare inom 45
cm från batteripolen. Sätt inte i säkringen ännu. Dra
ledningen till slutsteget och anslut den till pluspolen
(BATT+). Sätt i lämpliga genomföringar om du drar
ledningen genom plåtväggar. Felaktig dragning och
otillräckligt skydd av matningsledningen kan leda till
bilbrand. Sätt i säkringen i hållaren vid batteriet när
du installerat ledningen mellan pluspol och slutsteg.

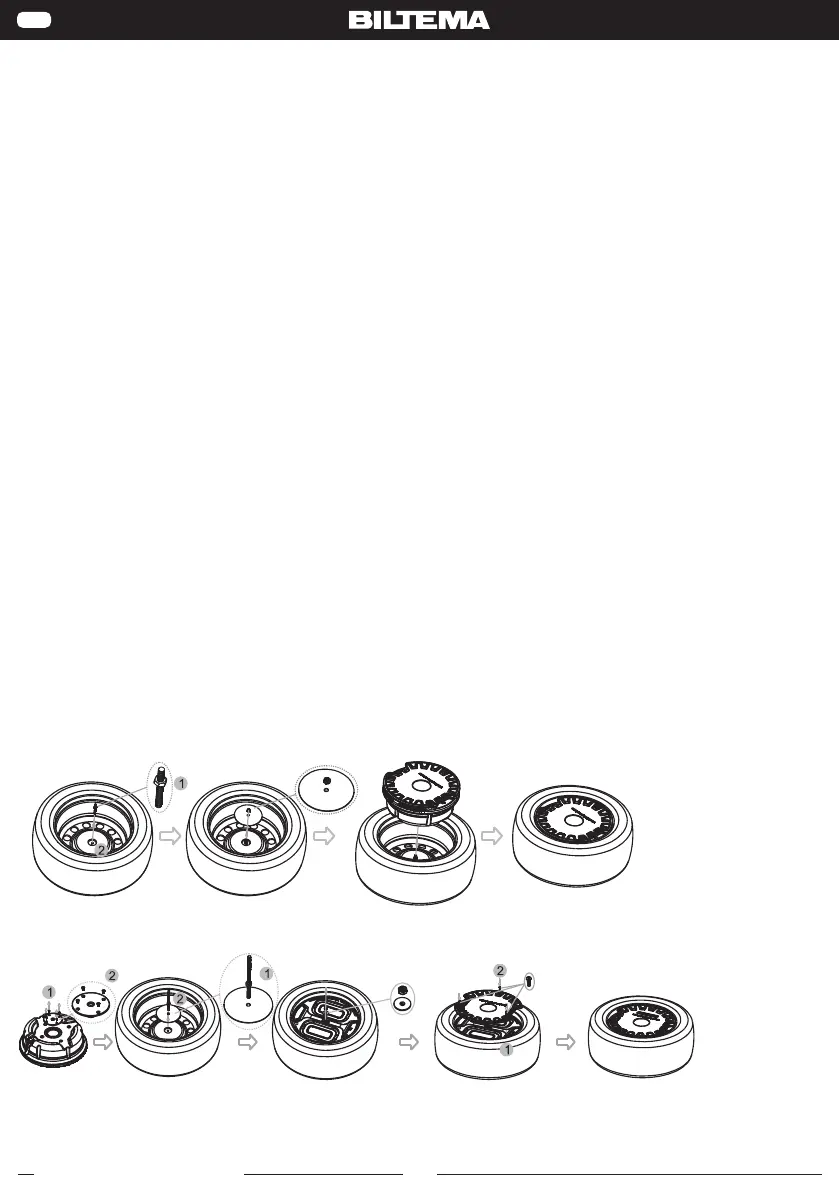

INSTALLATION
Monteringsdetaljer medföljer. Figurerna visar två olika
installationsalternativ.
INTRODUKTION
Denna subwoofer är anpassad för montering i
reservhjul/reservhjulsbalja och har 2 st 5,3 x 8,4”
baselement.
TEKNISKA DATA
Spänningsmatning: . . . . . . . . .14,4 V DC
Uteffekt, max . . . . . . . . . . . . . .380 W
Lågpas lter . . . . . . . . . . . . . . . .80–150 Hz
Frekvensomfång . . . . . . . . . . . .30 –150 Hz
Baselement: . . . . . . . . . . . . . . .2 st. 5,3x8,4”
Impedans: . . . . . . . . . . . . . . . . .2 + 2 Ω
Fasförskjutning: . . . . . . . . . . . .0/180°
Känslighet: . . . . . . . . . . . . . . . .92 dB
Säkring . . . . . . . . . . . . . . . . . . .15 A
Mått . . . . . . . . . . . . . . . . . . . . . .Ø365 x 150 mm
Vikt . . . . . . . . . . . . . . . . . . . . . .7,7 kg
SÄKERHETSFÖRESKRIFTER
1. Läs alltid manualen före användning.
2. Produkten får bara användas enligt anvisningarna
i manualen.
3. Produkten får inte modi eras eller byggas om.
4. Utsätt aldrig produkten för regn, vatten, solljus
eller stark hetta.
FUNKTIONER
LPF Lågpassfi lter
Används för bas. Ställ in lågpassfrekvensen mellan
80 Hz till 150 Hz. Återger ljud som ligger under angi-
vet värde. Rekommenderat värde är 80-100 Hz.
Art. 31-225
3
© 2020-11-03 Biltema Nordic Services AB
SE

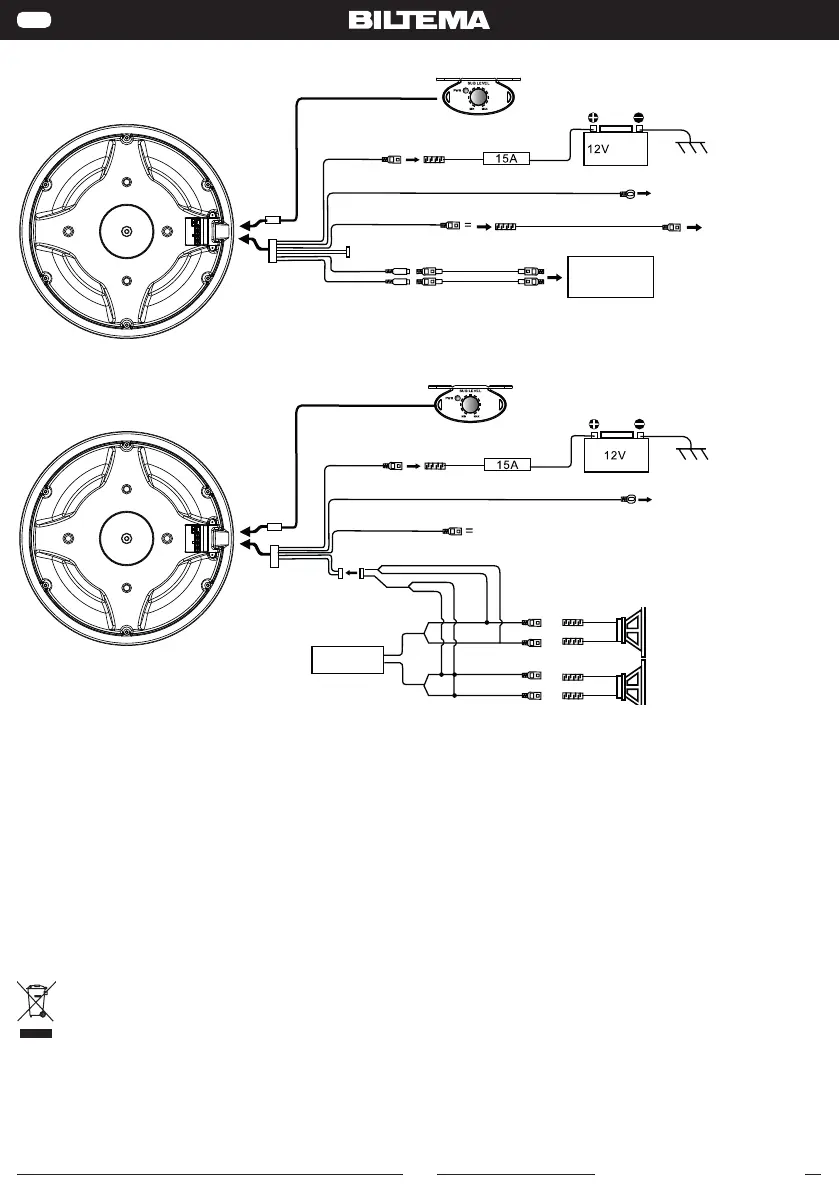

Lågnivåanslutning
Högnivåanslutning
BYT SÄKRING
Dra ut säkringen.
Byt till medföljande extrasäkring eller en säkring som
motsvarar märkningen på den trasiga säkringen.
Skulle säkringen gå sönder direkt efter byte – kon-
takta servicetekniker för reparation.
ELAVFALL
Förbrukade elektriska och elektroniska produkter, däri-
bland alla typer av batterier, ska lämnas till avsett in-
samlingsställe för återvinning. (Enligt direktiv 2012/19/
EU och 2006/66/EC).
Röd
Blå
Svart Jord - kopplas till chassi
REM - Anslutning av medföljande fjärrreglage
Säkring
RCA anslutning
Bilstereo
Röd
Blå
Svart Jord - kopplas till chassi
REM - Anslutning av medföljande fjärrreglage
Bilstereo
Högtalare - höger
Högtalare - vänster
Grå/svart (-) och Grå (+)
Vit/svart (-) och
Vit (+)
Röd
Blå
Svart Jord - kopplas till chassi
REM - styrsignal (remote)
Säkring
RCA anslutning
Bilstereo
Röd
Blå
Svart Jord - kopplas till chassi
REM - styrsignal (remote)
Bilstereo
Högtalare - höger
Högtalare - vänster
Grå/svart (-) och Grå (+)
Vit/svart (-) och
Vit (+)
