Side 1/4
Art. 32-220
1
© 2018-09-05 Biltema Nordic Services AB
SE
LADDTRYCKSMÄTARE
INKOPPLING
1. Koppla bort bilbatteriets minus (-) kabel.
2. Anslut mätarens lamphållare/belysningskabel till
bilens ordinarie instrumentbelysning (via säkrings-
dosan).
3. Anslut turbotrycksmätaren enl.  gur nedan. Anslut
slangen till turbotrycksmätaren. Drag slangen
genom torpedväggen och anslut till T-röret. Kom
ihåg att skydda slangen med hjälp av en gummi-
genomföring (medföljer ej) eller eltejp vid pas-
sagen genom torpedväggen. Lokalisera be ntlig
tryckslang (på övertryckssidan) från insugningsrö-
ret. Kapa tryckslangen och anslut till T-röret.
4. Koppla tillbaka bilbatteriets minus (-) kabel efter
avslutad inkoppling.
OBS! Se till att slangen inte får några skarpa veck,
hamnar för nära något varmt föremål eller skaver mot
något vasst föremål.
TEKNISKA DATA
Mätområde: -1,0 ~ +2,0 bar
Anslutning. Endast 12 V.
INDIKERING
Analog mätare med 270° skala som visar turbot-
rycket.
MONTERING
1. Turbotrycksmätaren är avsedd för inbyggnad i
instrumentpanelen eller bilens mittkonsol.
2. Mätaren kräver en inbyggnadsöppning på Ø52
mm. Innan håltagning sker, kontrollera noga så
att det  nns ett utrymme på minst 55 mm bakom
panelen/konsolen.
3. Plocka bort monteringsringen från mätaren och
montera mätaren framifrån. Fäst mätaren med
monteringsringen.
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
+

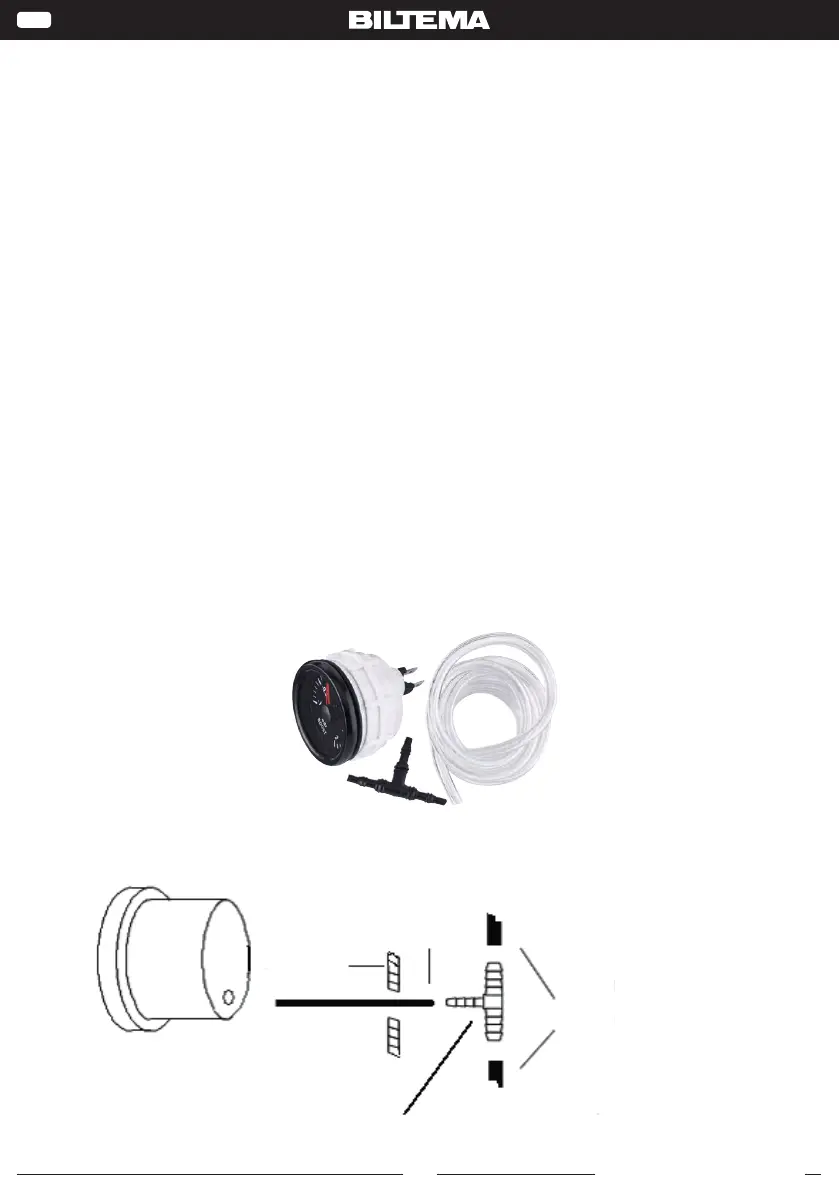

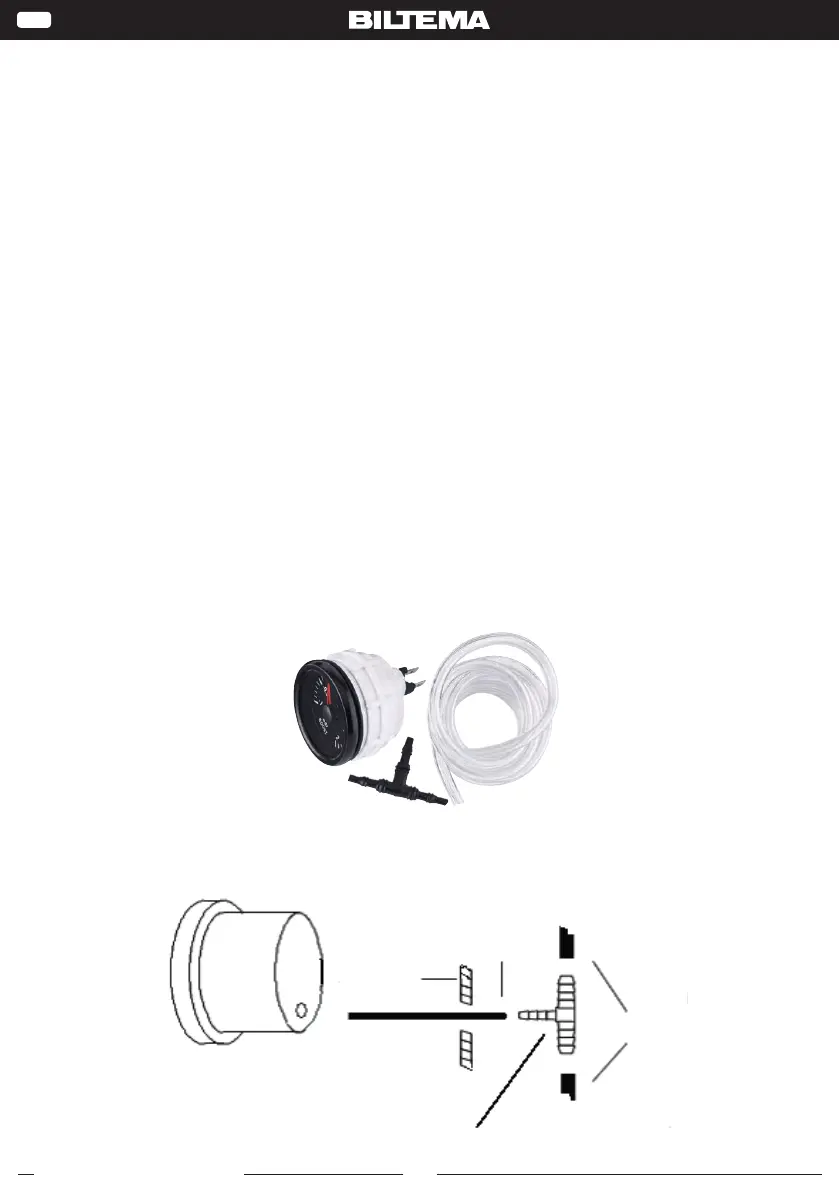

S
s
+
S
Torpedvägg
Nylonslang
T-rör
Befi ntlig tryckslang (övertryckssidan)
från insugningsröret
Art. 32-220
2
© 2018-09-05 Biltema Nordic Services AB
NO
INNKOBLING
1. Koble fra bilbatteriets minuskabel (-).
2. Koble målerens lampeholder/belysningskabel til
bilens ordinære instrumentbelysning (via sikrings-
boksen).
3. Koble turbotrykkleren som vist i  gur nedenfor.
Koble slangen til turbotrykkmåleren. Trekk slangen
gjennom torpedoveggen og foreta tilkobling til T-
røret. Husk på å beskytte slangen ved hjelp av en
gummigjennomføring (medfølger ikke) eller elteip
ved passasjen gjennom torpedoveggen. Lokaliser
eksisterende trykkslange (på overtrykkssiden)
fra innsugingsrøret. Kutt trykkslangen og foreta
tilkobling til T-røret.
4. Koble til bilbatteriets minuskabel (-) igjen etter
avsluttet innkobling.
OBS! Se til at slangen ikke får noen skarp bøy, havner
for nær en varm gjenstand eller gnager mot en skarp
gjenstand.
TEKNISKE DATA
Måleområde: -1,0 ~ +2,0 bar
Tilkobling. Kun 12 V.
INDIKERING
Analog måler med 270° skala som viser turbotrykket.
MONTERING
1. Turbotrykkmåleren er beregnet for innbygging i
dashbord eller bilens midtkonsoll.
2. Måleren krever en innbyggingsåpning på Ø 52
mm. Før hulltaking, kontroller nøye at det  nnes et
rom på minst 55 mm bak dashbordet/midtkonsol-
len.
3. Fjern monteringsringen fra måleren, og monter
måleren forfra. Fest måleren med monterings-
ringen.
LADETRYKKMÅLER
+
S
s
+
S
Torpedovegg
Nylonslange
T-r
Eksisterende trykkslange (overtrykks-
siden) fra innsugingsrøret
Art. 32-220
3
© 2018-09-05 Biltema Nordic Services AB
FI
AHTOPAINEMITTARI
KYTKEMINEN
1. Irrota miinusjohto (-) auton akusta.
2. Yhdistä mittarin lampun pidin / valaistusjohto
auton kojetaulun valaistusliitäntään sulakerasian
kautta.
3. Yhdistä ahtopainemittari jäljempänä näkyvässä
kuvassa esitettävällä tavalla. Yhdistä letku ah-
topainemittariin. Pujota letku seinän läpi ja
yhdistä se T-putkeen. Muista suojata letku kumilä-
piviennillä (ei sisälly toimitukseen) tai sähköasen-
nusteipillä seinämäläpiviennin kohdalta. Paikanna
nykyinen painejohto (ylipainepuolelta) imuputkes-
ta. Katkaise paineletku ja yhdistä se T-putkeen.
4. Yhdistä miinusjohto (-) takaisin auton akkuun, kun
liitännät on tehty.
HUOMIO! Varmista, että letkuun ei tule teräviä tait-
teita, ettei se osu lämpimään esineeseen eikä se
hankaudu terävää esinettä vasten.
TEKNISET TIEDOT
Mittausalue: -1,0 – +2,0 baaria.
Liitäntä: Vain 12 voltille.
ILMAISEMINEN
Ahtopaine näkyy analogisen mittarin 270-asteisessa
asteikossa.
ASENTAMINEN
1. Ahtopainemittari on tarkoitettu asennettavaksi
kojetauluun tai auton keskikonsoliin.
2. Mittari edellytä 52 mm:n asennusaukkoa. En-
nen reiän tekemistä varmista, että kojetaulun tai
konsolin alla on vähintään 55 mm tilaa.
3. Irrota asennusrengas mittarista ja asenna mit-
tari edestäpäin. Kiinnitä mittari asennusrenkaan
avulla.
+
S
s
+
S
Seinämä
Nylonletku
T-putki
Nykyinen painejohto (ylipainepuoli)
imuputkesta
