Side 1/8
Art. 32-298
1
© 2018-02-12 Biltema Nordic Services AB
SE

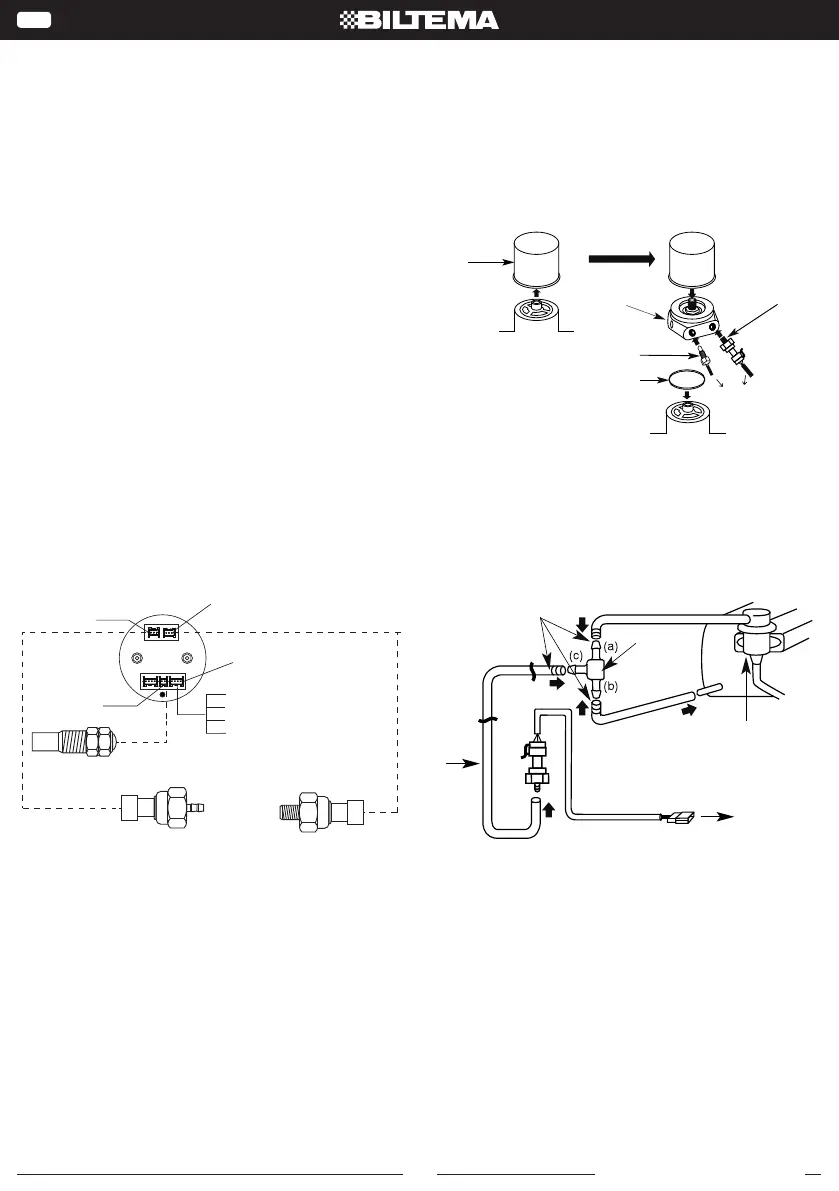

4 I 1 MÄTARE
Anslut sensor till oljetryck och
oljetemperatur
1. Ta bort olje ltret
2. Adapter för oljegivare (säljs separat)
3. Gängstorlek 1/8 NPT. Gängtätning
4. O-ring
5. Till mätare
6. Motor
Anslut sensor till laddtryck
1. Fäst ordentligt med klämmor
2. T-kors
3. Insug
4. Bränsletrycksregulator
5. Gummislang
6. Till mätare
INTRODUKTION
Denna mätare mäter och visar laddtrycket analogt
samt mäter och visar spänning, oljetryck och oljetem-
peratur digitalt. Allt i en och samma mätare. Sensorer
för laddtryck, oljetryck och oljetemperatur medföljer.
SPECIFIKATIONER
Spänning: . . . . . . . . . . . . . . . . .12 – 24 V
Mätområde
Laddtryck: . . . . . . . . . . . . . . . .-1,0 – +2,0 bar
Spänning: . . . . . . . . . . . . . . . . .830 V
Oljetryck: . . . . . . . . . . . . . . . . .0–10 bar
Oljetemperatur: . . . . . . . . . . . .0–150 °C
Laddtrycks-, oljetrycks- och oljetemperaturgivare,
2 m kabel till respektive sensor samt 1 m spännings-
matningskabel medföljer.
MONTERING
Mätaren kan monteras i inbyggnadsöppning, 60 mm.
eller fristående i medföljande instrumenthus.
Inkoppling
1. Anslutning av sensor till laddtryck
2. Anslutning av sensor till oljetryck
3. Anslutning av sensor till oljetemperatur
4. Anslutning av matningsspänning
5. Röd -+12 V, Batteri
6. Svart – jord
7. Vit - +12 V, Tändning
8. Gul - +12 V, Belysning till instrumentpanel
1
2
4
5
6
7
8
3
1
2
4
5
6
3
6
3
1
2
3
4
6
5
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 32-298
2
© 2018-02-12 Biltema Nordic Services AB
SE
INSTÄLLNING AV BAKGRUNDSFÄRG
Bakgrundsbelysningen kan ställas in i 7 olika färger.
Välj automatiskt växlande mellan de sju färgerna eller
välj en av det 7 färgerna.
Tryck på knappen på baksidan av mätaren för att
välja önskad bakgrundsfärg. Välj mellan släckt, Au-
tomatik färgxling eller fast sken (blå, röd, grön, lila,
turkos, gul eller vit).
STÄLL IN VARNINGSLÄGE
Laddtryck
Tryck och håll knappen på baksidan intryckt i 5 s, tills
visningspilen börjar blinka. Tryck därefter på knappen
tills önskad insllning uppnåtts. Ange värde mellan
-1–+2 bar. Överstiger laddtrycket insllt värde hörs
ett pipljud.
Volt
Tryck och håll knappen på baksidan intryckt i 8 s, tills
Volt börjar blinka. Tryck därefter på knappen tills öns-
kad insllning uppnåtts. Ange värde mellan 830 V.
Understiger spänningen inställt värde hörs ett pipljud.
Oljetryck
Tryck och håll knappen på baksidan intryckt i 11 s,
tills O.Press börjar blinka. Tryck därefter på knappen
tills önskad insllning uppnåtts. Ange värde mellan
0–10 bar. Understiger oljetrycket inställt värde hörs
ett pipljud.
Oljetemperatur
Tryck och håll knappen på baksidan intryckt i 14 s,
tills O.temp. börjar blinka. Tryck därefter på knappen
tills önskad insllning uppnåtts. Ange värde mellan
40150 °C. Överstiger oljetemperaturen inställt värde
hörs ett pipljud.
Art. 32-298
3
© 2018-02-12 Biltema Nordic Services AB
NO

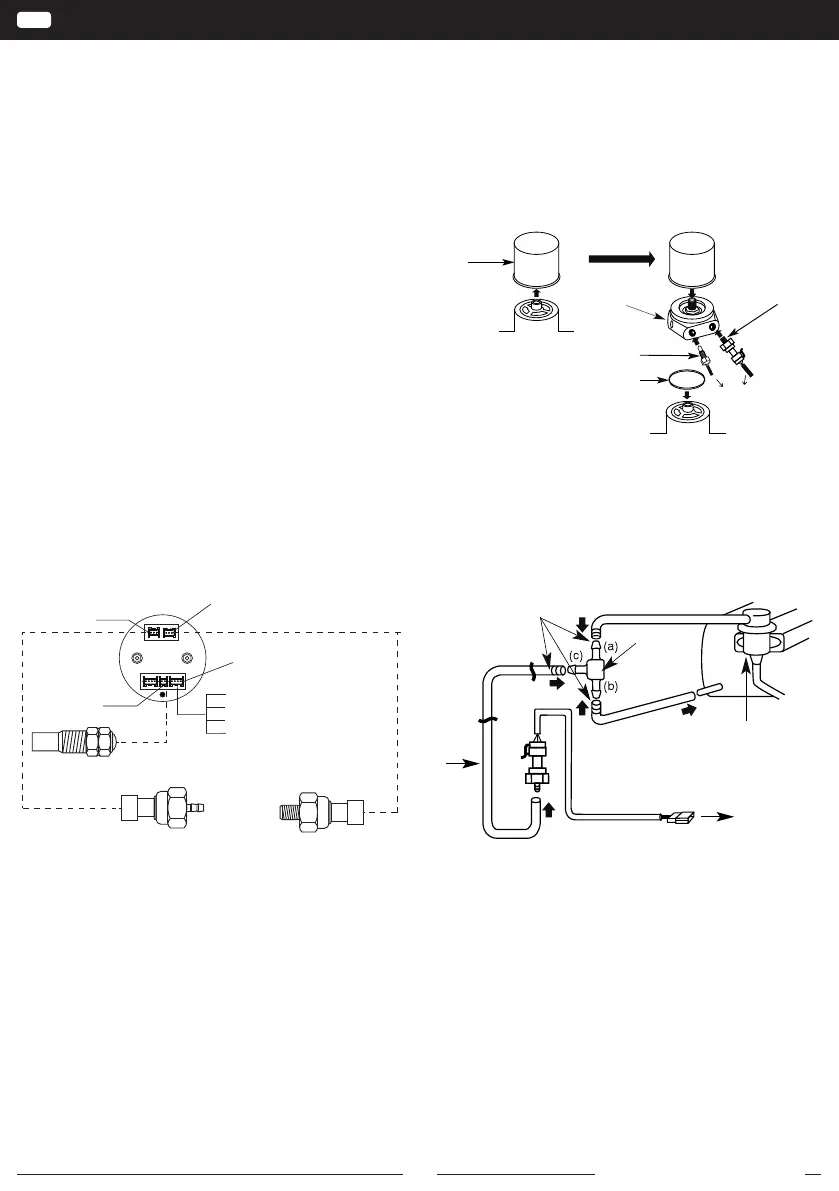

4-I-1-MÅLER
Koble til sensor for oljetrykk og
oljetemperatur
1. Fjern olje lteret
2. Adapter for oljesensor (selges separat)
3. Gjengestørrelse 1/8 NPT.Gjengetetting
4. O-ring
5. Til måler
6. Motor
Koble til sensor for ladetrykk
1. Fest godt med klemmer
2. T-kors
3. Innsug
4. Drivstofftrykkregulator
5. Gummislange
6. Til måler
INTRODUKSJON
Denne måleren måler og viser ladetrykket analogt
samt måler og viser spenning, oljetrykk og oljetem-
peratur digitalt. Alt i én og samme måler. Sensorer for
ladetrykk, oljetrykk og oljetemperatur følger med.
SPESIFIKASJONER
Spenning: . . . . . . . . . . . . . . . . .12 – 24 V
Måleområde
Ladetrykk: . . . . . . . . . . . . . . . .-1,0 – +2,0 bar
Spenning: . . . . . . . . . . . . . . . . .830 V
Oljetrykk: . . . . . . . . . . . . . . . . .0–10 bar
Oljetemperatur: . . . . . . . . . . . .0–150 °C
Ladetrykks-, oljetrykks- og oljetemperatursensor, 2 m
kabel til den aktuelle sensoren samt 1 m strømkabel
følger med.
MONTERING
Måleren kan monteres i innbyggingsåpning, 60 mm
eller frittstående i medfølgende instrumenthus.
Tilkobling
1. Tilkobling av sensor til ladetrykk
2. Tilkobling av sensor til oljetrykk
3. Tilkobling av sensor til oljetemperatur
4. Tilkobling av strømkabel
5. Rød – +12 V, batteri
6. Svart – jord
7. Hvit – +12 V, tenning
8. Gul – +12 V, belysning til instrumentpanel
1
2
4
5
6
7
8
3
1
2
4
5
6
3
6
3
1
2
3
4
6
5
