Art. 34-970
© 2009 Biltema Nordic Services AB
ElkabElsats
ElkabElsEtt
sähköjohtosarja
ElkabElsæt
relästyrd/reléstyrt/
releohjattu/relæstyret
Universalmodell
Yleismalli
Universalmodel
34-970 Manual.indd 1 2009-06-25 13:44:06
Art. 34-970
© 2009 Biltema Nordic Services AB
2
MONTERINGSANVISNING
Universal elkabelsats med elektronikbox, 7-pol
Monteringssats:
Bemning Antal/längd
Kontaktdosa � � � � � � � � � � � � � � � � � � � � � 1 st
Smutsskydd � � � � � � � � � � � � � � � � � � � � � 1 st
Borrskruv M5x12 � � � � � � � � � � � � � � � � � � 1 st
Skruv M5x35 � � � � � � � � � � � � � � � � � � � � � 3 st
Mutter M5 � � � � � � � � � � � � � � � � � � � � � � � 3 st�
Taggbricka M5 � � � � � � � � � � � � � � � � � � � 4 st�
Snabbkoppling � � � � � � � � � � � � � � � � � � � 4 st
Flatstift � � � � � � � � � � � � � � � � � � � � � � � � � 4 st�
Krympskarv, röd � � � � � � � � � � � � � � � � � � 2 st�
Buntband L450 � � � � � � � � � � � � � � � � � � � 2 st�
Buntband L290 � � � � � � � � � � � � � � � � � � � 6 st
Buntband L140 � � � � � � � � � � � � � � � � � � � 6 st
Kardborretejp, dubbel � � � � � � � � � � � � � 4 cm
Softtejp � � � � � � � � � � � � � � � � � � � � � � � � � 50 cm
Kontaktstycke, 3-pol � � � � � � � � � � � � � � 1 st�
Elektronikbox � � � � � � � � � � � � � � � � � � � � 1 st�
Strömkabel med säkring � � � � � � � � � � � 2 st�
Allmänna anvisningar:
LÄS MONTERINGSANVISNINGEN FÖRE
MONTERING!
Säkerställ att bilens ordinarie elsystem ej •
skadas�
Säkerställ att god kontakt uppnås i samt-•
liga anslutningar
Vid montering av elsats 34-970 behövs ej •
programmering av bilens elsystem�
Använd om möjligt bentliga hål för ge-•
nomföring av kablar
Alla eventuellt borrade hål i kaross rost-•
skyddas�
OBS!
Konstruktionsändring av elsatsen är ej •
tillåten�
Tillverkarens produktansvar gäller ej skador •
orsakade av felaktig montering och/eller
felaktig användning�
1 Lossa jordkabeln från bilens batteri
2� Koppla på elektronikboxen på elkabelsatsen
och fäst den på lämpligt ställe i bilen med
hjälp av medföljande kardborretejp� Täck
elektronikboxen med softtejp för att undvika
eventuellt missljud i bilen om boxen kommer
i kontakt med bilens chassi�
3� Lokalisera kabeln i bilen som ger signal
till bakljus� Lokalisera kablarna i bilen som
ger signal till höger och vänster blinkers�
Lokalisera kabeln i bilen som ger signal till
bromsljus� (Säkerställ att rätt kabel lokalise-
ras till respektive signal�) Notera vilka kablar
som kommer att användas till respektive
signal� OBS! Det spelar ingen roll från
vilken sida bakljus- eller bromsljussignalen
kopplas ifn, men rekommenderas så nära
elkabelsatsens elektronikbox som möjligt�
4� Anpassa kablarna och skyddande plastka-
blage från elektronikboxen så att dessa kan
anslutas till lokaliserade signalkablar på bi-
len� Vissa av kablarna kan behöva tas ur det
skyddande plastkablaget för att räcka fram
till respektive signalkabel� De kablar som då
blir oskyddade bör täckas med ett motsva-
rande skydd, exempelvis eltejp� Kablarna
från elektronikboxen har följande funktioner:
Vit - Vänster blinkers
Vit/svart - Höger blinkers
Gul/brun - Broms
Brun - Bakljus
5� Montera snabbkoppling på de lokaliserade
signalkablarna och atstift på kablarna från
elektronikboxen med anpassad klämtång�
Kontrollera att atstiften sitter ordentligt�
Anslut till motsvarande snabbkoppling
6� Vid behov kopplas bakre dimljus in i elsat-
sen för att få bilens bakre dimljus släckt vid
användandet av släpvagnens dimljus� Loka-
lisera kabeln till dimljuset och klipp av den
på ett lämpligt ställe, så att det blir enkelt
att montera ihop kabeln med ekabelsatsens
kablar� Montera elkabelsatsens grå kabel till
den kabel som går vidare till bilens lampa
och elkabelsatsens blå kabel till den kabel
som ger spänning från bil�
ELKABELSATS
relästyrd
34-970 Manual.indd 2 2009-06-25 13:44:07
Art. 34-970
© 2009 Biltema Nordic Services AB
3
7 Montera fast de två vita kablarna (jord/-) på
bentlig jord/-plint i bilens chassi eller fäst
dem med borrskruv och taggbricka

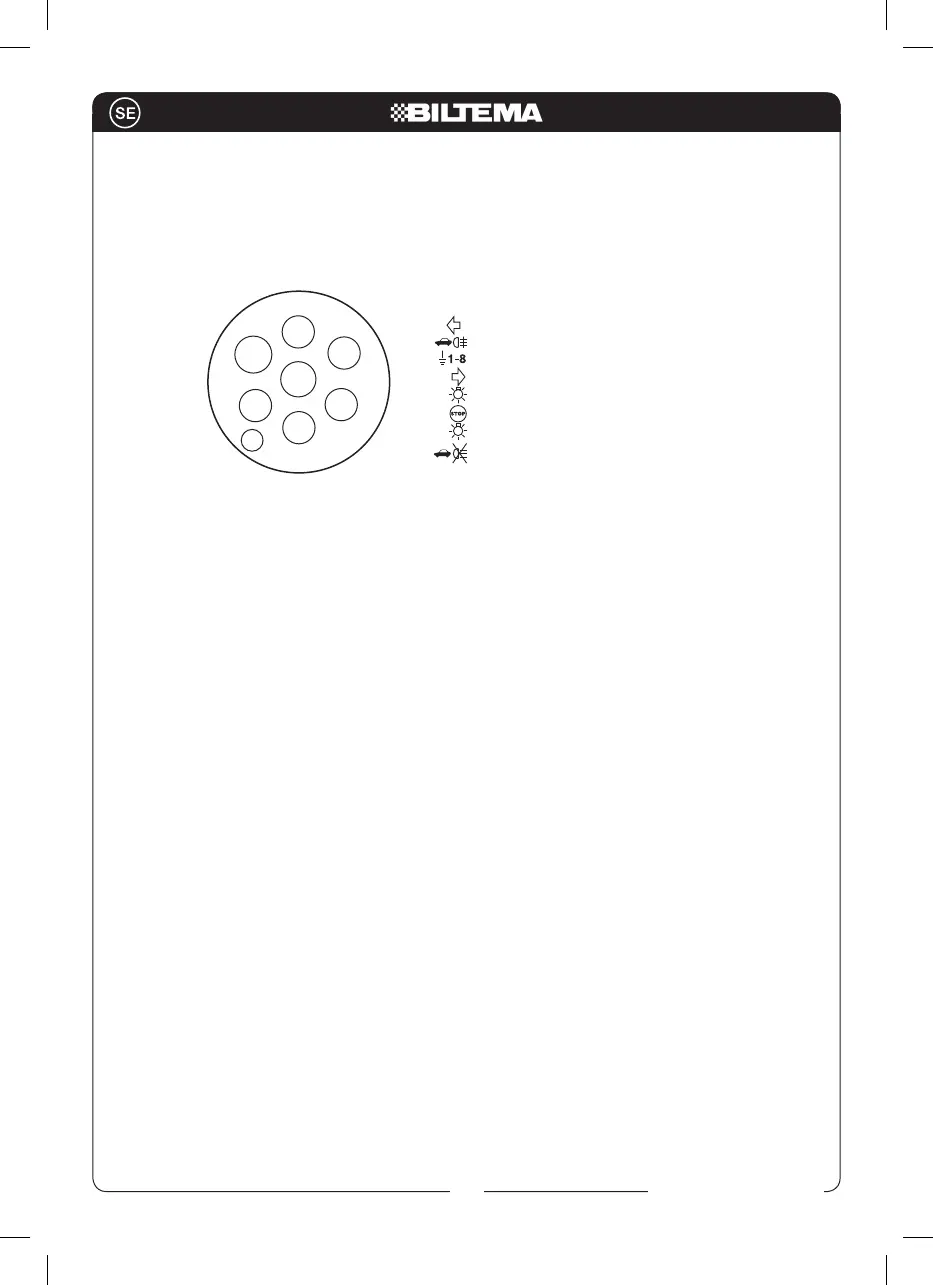

8� I kontaktdosan kopplas följande:
Symbol Position Namn Färg Max. effekt
1 L Gul 52 W
2 54g Blå 21 W
3 31 Vit ---
4 R Grön 52 W
5 58R Svart 26 W
6 54 Röd 52 w
7 58L Svart 26 W
8 58b Grå ---
9� Montera +12 V från batteri eller annan lämp-
lig konstant +12 V strömkälla, med ström-
kablarna, de röda med säkring� Koppla in
strömkablarna i medföljande 3-pol kontakt,
så att de möter strömkablarna till elektronik-
boxen� Koppla samman dessa kontakter
10� Återmontera batteriets jordkabel
OBS!
Denna elkabelsats är ej utrustad med
automatisk brytning av parkeringsvarnare.
Fabriksmonterade parkeringsvarnare kan
vara utrustade med avstängningsknapp på
instrumentpanelen i kupén (se bilens instruk-
tionsbok).
1/L
6/54
5/58
4/R
3/31
2/54g
7/58L
8
34-970 Manual.indd 3 2009-06-25 13:44:07
