Art. 34-981
Art. 34-982
© Copyright Biltema Sweden AB (2003-02-12)
Elkabelsats
Monteringsanvisning
1. Borra ett hål med diametern 16 mm i karossen på lämpligt
avstånd från dragkrokens kontaktplåt och montera gummige-
nomföringen i hålet.
2. Montera kontakten med dammskyddet på kontaktplåten. Var
noga med att plaströret går igenom och tätar i dammskyddets
hals. Täta gärna med silikon eller liknande runt skruvarna.
3. Dra in kabeln genom karossen och skarva in kablarna på
bilens kabelhärva.
Använd de medföljande skarvklämmorna. (Kablarna behöver
inte avisoleras.)
4. Använd en provlampa för att hitta respektive funktion i bilens
kabelhärva.
5. Jordkabeln fästes i karossen med ringkabelskon. (Rengör
kontaktytan noga.)
6. Kontrollera, efter slutförd montering, att kopplingen stämmer
med kopplingsschemat.
Elkabelsett
Monteringsanvisning
1. Bor et hull med diameter 16 mm i karosseriet i egnet avstand
fra drakrokens kontaktplate, og monter gummigjennomføringen
i hullet.
2. Monter kontakten med støvdekselet på kontaktplaten. Vær
ye med at plastrøret går gjennom og tetter i støvdekselets
hals. Tett gjerne med silikon eller lignende rundt skruene.
3. Trekk kabelen inn gjennom karosseriet og kople inn kablene på
bilens kabelsett.
Bruk de medfølgende skjøteklemmene. (Kablene trenger ikke
avisoleres.)
4. Bruk en prøvelampe for å finne de respektive funksjonene i
bilens kabelsett.
5. Jordkabelen festes i karosseriet med ringkabelskoen. (Rengjør
kontaktflaten grundig.)
6. Kontroller etter sluttført montering at koplingen stemmer med
koplingsskjemaet.
Sähkökaapelisarja
Kiinnitysohje
1. Poraa auton koriin, sopivalle etäisyydelle vetokoukun
liitoskytkinlaatasta, 16 mm:n reikä ja kiinnitä kumitiiviste
reikään.
2. Kiinnitä kosketin ja pölysuojus liitoskytkinlaattaan. Ole
tarkkana, että muoviputki menee läpi ja tiivistää pölysuojan
kauluksen. Tiivistä ruuvien ympäriltä silikonilla tai vastaavalla.
3. Vedä kaapeli korin reiästä läpi ja liitä kaapelit auton
kaapelivyyhteen.
Käytä mukana tulevia rosvoliittimiä. (Eristettä ei tarvitse irrottaa
kaapeleista.)
4. Etsi koelampun avulla sopiva toiminto auton kaapelivyyhdestä.
5. Kiinnitä maakaapeli auton koriin reikäliittimellä. (Puhdista
kosketuspinta huolellisesti.)
6. Tarkista, että kytkennät ovat kytkentäkaavion mukaiset.
Elkabelsæt
Monteringsanvisning
1. Bor et hul med diameteren 16 mm i karosseriet på passende
afstand af trækkrogens kontaktplade og montér gummi-indfø-
ringsrøret i hullet.
2. Montér kontakten med støvfiltret på kontaktpladen. Kontrollér,
at plastikrøret går igennem og sidder tæt til i støvfiltrets hals.
Tætn evt. med silikone eller lignende omkring skruerne.
3. Træk kablet ind gennem karosseriet og saml kablerne på bilens
kabelspole.
Benyt de medfølgende strømklemmer. (Kablerne behøves ikke
at være afisolerede.)
4. Benyt en polsøger for at finde de forskellige funktioner i bilens
kabelspole.
5. Jordkablet fastgøres i karosseriet med ringkabelskoen. (Rengør
kontaktfladen omhyggeligt.)
6. Kontrollér efter udført montering, at tilslutningen stemmer
overens med tilslutningsskemaet.

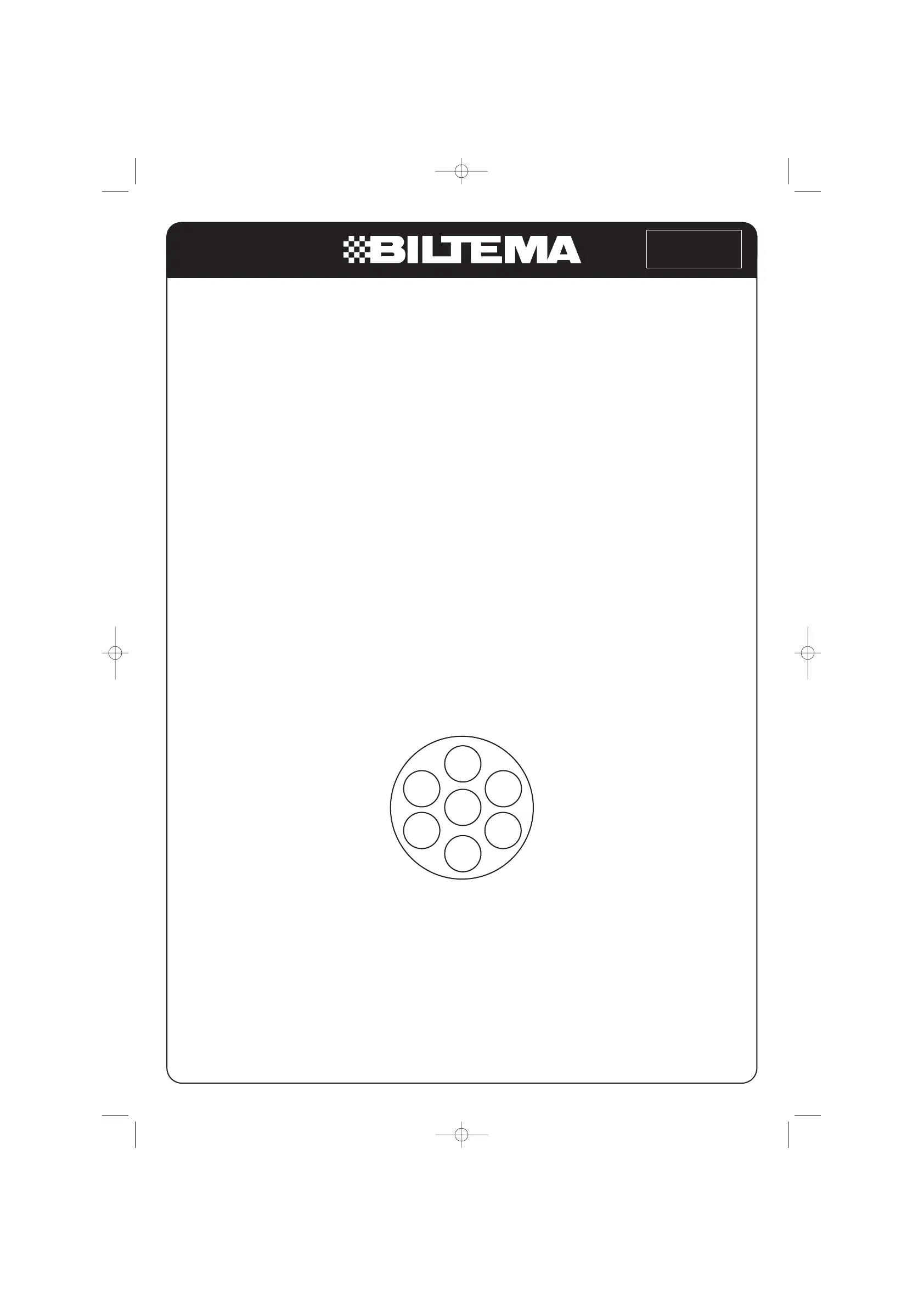

L
54
58L
54G
31
R
58R
KOPPLINGSSCHEMA
Blinker vänster Gul L 1
Reserv Blå 54G 2
Jord Vit 31 3
Blinker höger Grön R 4
Bakljus höger Brun 58R 5
Bromsljus Röd 54 6
Bakljus vänster Svart 58L 7
KOPLINGSSKJEMA
Blinklys venstre Gul L 1
Reserv Blå 54G 2
Jord Hvit 31 3
Blinklys høyre Grønn R 4
Baklys høyre Brun 58R 5
Bremselys d 54 6
Baklys venstre Svart 58L 7
TILSLUTNINGSSKEMA
Blinker til venstre Gul L 1
Reserve Blå 54G 2
Stel Hvid 31 3
Blinker til højre Grøn R 4
Baglys højre Brun 58R 5
Bremselys d 54 6
Baglys venstre Sort 58L 7
KYTKENTÄKAAVIO
Vasen suuntavalo Keltainen L 1
Reservi Sininen 54G 2
Maa Valkoinen 31 3
Oikea suuntavalo Vihreä R 4
Oikea takavalo Ruskea 58R 5
Jarruvalo Punainen 54 6
Vasen takavalo Musta 58L 7
34-981-982.qxd 03-06-12 13.59 Sida 1
© Copyright Biltema Sweden AB (2003-02-12)
TILLÄGGSINSTRUKTION FÖR BILAR MED
GLÖDTRÅDSVAKT ELLER CHECKPANEL
Inkoppling av de tre långa kablarna (brun, svart och röd) sker enligt följande:
BRUN kabel kopplas till utgående anslutning i säkringsdosan för HÖGER BAKLJUS. SVART kabel kopplas
till utgående anslutning i säkringsdosan för VÄNSTER BAKLJUS.
RÖD kabel kopplas till utgående stift på BROMSLJUSKONTAKTEN.
TILLÆGSINSTRUKTION TIL BILER MED
GLØDETRÅDSVAGT ELLER KONTROLPANEL
Tilslutning af de tre lange kabler (brunt, sort og rødt) skal foretages på følgende måde:
BRUNT kabel sluttes til udgående tilslutning i sikringsdåsen til HØJRE BAGLYS. SORT kabel sluttes til udgå-
ende tilslutning i sikringsdåsen til VENSTRE BAGLYS.
RØDT kabel sluttes til udgående stift på BREMSELYSKONTAKTEN.
TILLEGGSINSTRUKSJON FOR
BILER MED GLØDETRÅDSVAKT
Innkopling av de tre lange kablene (brun, sort og rød) skjer på følgende måte:
BRUN kabel koples til utgående tilkopling i sikringsboksen for HØYRE BAKLYS. SORT kabel koples til utgå-
ende tilkopling i sikringsboksen for VENSTRE BAKLYS.
RØD kabel koples til utgående stift på BREMSELYSKONTAKTEN.
LISÄOHJEITA AUTOILLE, JOISSA ON
HEHKULANKAVAHTI TAI TARKISTUSPANEELI
Kytke kolme pitkää kaapelia (ruskea, musta ja punainen) seuraavasti:
kytke RUSKEA kaapeli sulakerasian OIKEAN TAKAVALON lähtöliitäntään. Kytke MUSTA kaapeli sulakerasi-
an VASEMMAN TAKAVALON lähtöliitäntään.
Kytke PUNAINEN kaapeli JARRUVALON KOSKETTIMEN lähtöliitäntään.
Art. 34-982
34-981-982.qxd 03-06-12 13.59 Sida 2
