Side 1/10
Art. 35-0005, 44-0006
© 2017-01-25 Biltema Nordic Services AB
Original manual (SE)
JORDFELSBRYTARE
JORDFEILBRYTER
VIKAVIRTASUOJA
HPFI-AFBRYDER
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 35-0005, 44-0006
2
© 2017-01-25 Biltema Nordic Services AB
SE
1. INTRODUKTION
Denna bruksanvisning och dess säkerhetsföreskrifter
ska läsas innan produkten tas i bruk. Var särskilt upp-
märksam på följande signalord:
FARA – Indikerar en risk som med stor sannolikhet
resulterar i dödsfall eller allvarlig personskada om den
inte undviks.
VARNING – Indikerar en risk som sannolikt resulterar i
dödsfall eller allvarlig personskada om den inte undviks.
FÖRSIKTIGHET – Indikerar en risk som resulterar i en
mindre eller måttlig personskada om den inte undviks.
Spara bruksanvisningen på en säker plats och låt den
medfölja produkten vid en eventuell försäljning. Med
reservation för att bilder och beskrivningar inte är iden-
tiska med produkten.
2. ANVÄNDNINGSOMRÅDE
Jordfelsbrytare för montering på DIN-skena i en norm-
central.
Skyddar mot jordfel och läckströmmar.
3. SÄKERHET
OBS! Läs alltid säkerhetsföreskrifterna före använd-
ning.
3.1 Säkerhetsföreskrifter
Följs dessa säkerhetsföreskrifter minskar risken för
olyckor, emellertid ska den som använder produkten
alltid vara beredd på att oförutsedda och farliga situa-
tioner kan uppstå.
Endast behörig installatör får utföra nyinstallation eller
utökning av bentlig installation (montera fast el-materi-
el i eller på väggar och tak) samt byta ut fast el-materiel
i våta utrymmen, t.ex. i badrum eller utomhus.
4. EGENSKAPER
• Skyddar mot jordfel och läckströmmar.
• Hög tålighet mot kortslutningsström.
• Kan installeras med kablar eller fasskena med gaf-
felanslutningar.
• Har petskydd på anslutningarna.
• Eldtåliga plastdelar tåler höga temperaturer och
slag.
• Bryter strömmen automatiskt när jordfel/läck-
strömmar överstiger tröskelvärdet.
• Oberoende av strömförsörjning, anslutningsspän-
ning samt externa spänningsvariationer.
• För montering på DIN-skena.
5. TEKNISKA DATA
ART. 35-0005 ART. 44-0006
Nominell
märkström 40 A 16 A
Nominell
spänning 240 V AC 240 V AC
Frekvens 50 / 60 Hz 50 / 60 Hz
Kortslutnings-
hållfasthet 6 kA 6 kA
Typ Typ A Typ A
Polantal 4 2, (1P+N)
Känslighet 30 mA 30 mA
Drifts-
temperatur -25 till 40 °C -25 till 40 °C
IP klass IP 20 IP 20
Elektromekanisk livs-
längd omkopplingar 4000 4000
Produkt-
godkännande Semko, CE, RoHS Semko, CE, RoHS
Höjd / bredd / djup
86 mm /
35,8 mm / 77 mm
86 mm /
71,2 mm / 77 mm
6. KOPPLINGSDIAGRAM
4-polig,
240/415 V~, 40 A
Art. 35-0005
2-polig,
240 V~, 16 A
Art. 44-0006
BRUKSANVISNING I ORIGINAL
JORDFELSBRYTARE
Art. 35-0005, 44-0006
3
© 2017-01-25 Biltema Nordic Services AB
SE

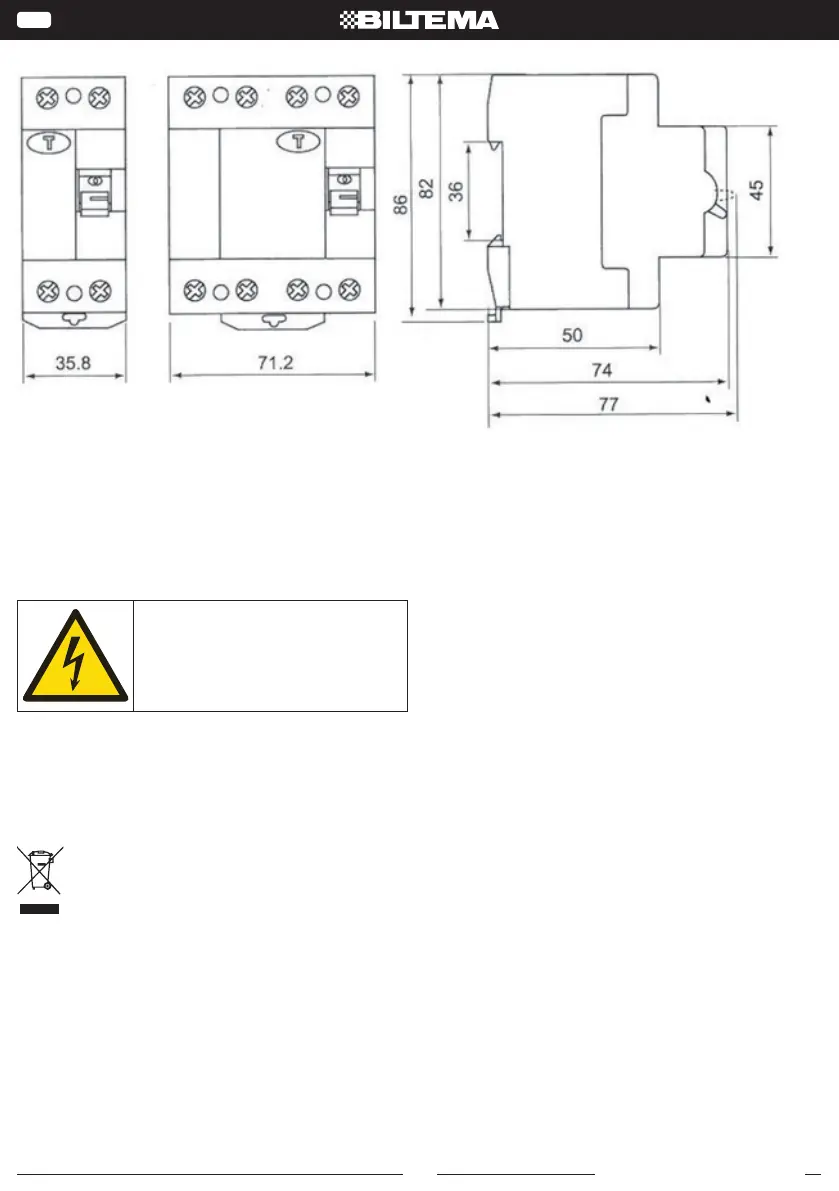

7. MÅTT
4-polig,
240/415 V~, 40 A
Art. 35-0005
Vy från sidan mått i mm.
2-polig,
240 V~, 16 A
Art. 44-0006
8. INSTALLATION
OBS! Endast behörig installatör får utföra installationen
eller byte av enhet.
FARA
Risk för elchock.
Bryt strömmen före installation.
Montering Jordfelsbrytare på DIN-skenan i en norm-
central.
Inkoppling enligt kopplingsdiagrammet.
9. AVFALL
El-avfall
Förbrukade elektriska och elektroniska
produkter, däribland alla typer av batterier, ska
lämnas till avsett insamlingsställe för återvinning.
(Enligt direktiv 2012/19/EU och 2006/66/EC).
