Side 1/16
Art. 44-000, 44-0008_44-0012
44-554_44-557, 44-893_44-895
© 2017-06-14 Biltema Nordic Services AB
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

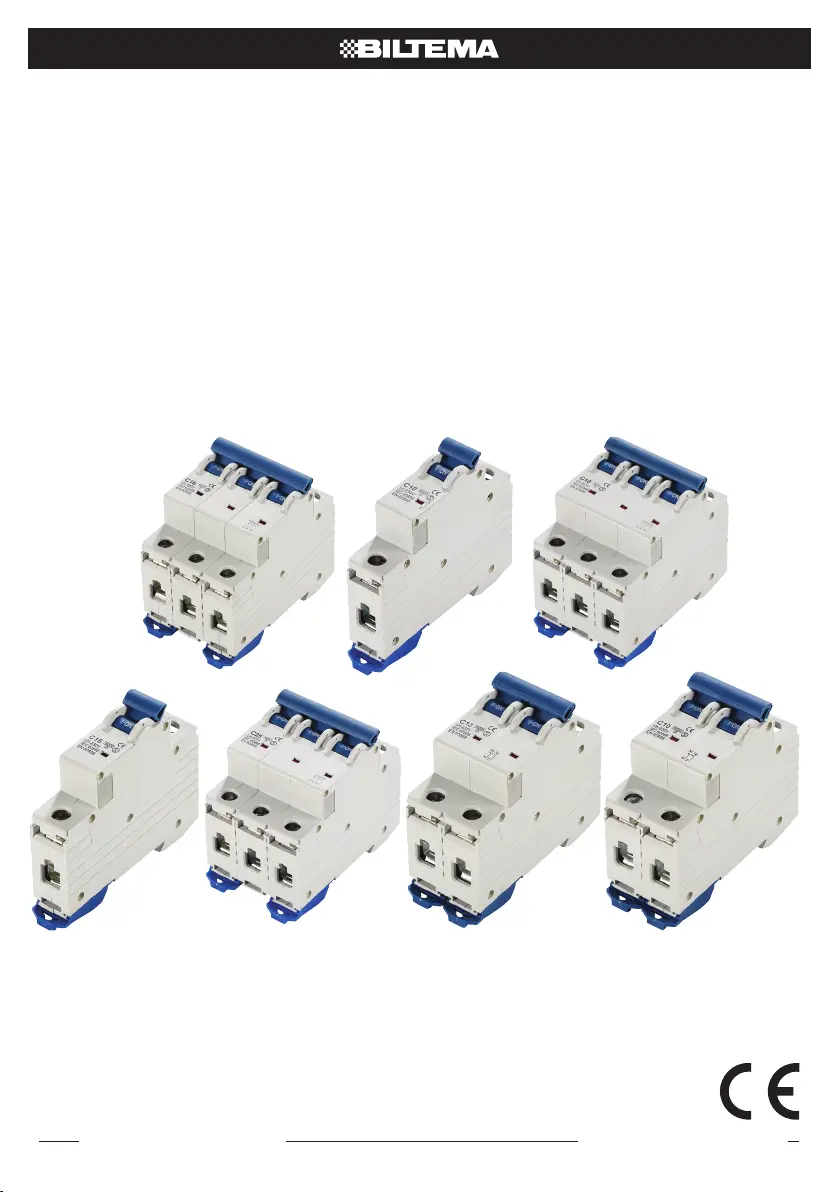

AUTOMATSÄKRINGAR / DVÄRGBRYTARE
AUTOMATSIKRINGER
AUTOMAATTIVAROKKEET/MIKROKYTKIN
AUTOMATSIKRINGER / DVÆRGAFBRYDERE
Bruksanvisning i original
Art. 44-000, 44-0008_44-0012
44-554_44-557, 44-893_44-895
2
© 2017-06-14 Biltema Nordic Services AB
SE
Bruksanvisning i original
AUTOMATSÄKRINGAR / DVÄRGBRYTARE
Endast behörig installatör får utföra nyinstal-
lation eller utökning av be ntlig installation
(montera fast el-materiel i eller på väggar och
tak) samt byta ut fast el-materiel i våta utrym-
men, t.ex. i badrum eller utomhus.
4. EGENSKAPER
• Skyddar mot överlast och kortslutning.
• Hög tålighet mot kortslutningsström.
• Kan installeras med kablar eller fasskena
med gaffelanslutningar.
• För montering på DIN-skena.
5. TEKNISKA DATA
Antal poler 1, 1P + N, 3
Märkspänning AC 230 / 400 V
Märkström (A) 10, 13, 16, 20, 25
Kapslingsklass IP20
Temperaturområde -25 °C till +40 °C
Brytkurva A, C, D
Märkbrytförmåga (icn) 6 kA
Märkfrekvens 50 / 60 Hz
Selektivitetsklass 3
Impulsspänning 6,2 kV
Elektromekanisk uthållighet 10 000
Anslutningskapacitet
25 mm
2
Fästmoment
2,0 Nm
1. INTRODUKTION
Denna bruksanvisning och dess säkerhetsföre-
skrifter ska läsas innan produkten tas i bruk. Var
särskilt uppmärksam på följande signalord:
FARA – Indikerar en risk som med stor
sannolikhet resulterar i dödsfall eller allvarlig
personskada om den inte undviks.
VARNING – Indikerar en risk som sannolikt
resulterar i dödsfall eller allvarlig personskada
om den inte undviks.
FÖRSIKTIGHET – Indikerar en risk som
resulterar i en mindre eller måttlig personskada
om den inte undviks.
Spara bruksanvisningen på en säker plats
och låt den medfölja produkten vid en
eventuell försäljning. Med reservation för att
bilder och beskrivningar inte är identiska med
produkten.
2. ANVÄNDNINGSOMRÅDE
Automatsäkringar / Dvärgbrytare för montering på
DIN-skena i en norm-central.
Skyddar mot överlast och kortslutning.
3. SÄKERHET
OBS! Läs alltid säkerhetsföreskrifterna före an-
vändning.
3.1 Säkerhetsföreskrifter
Följs dessa säkerhetsföreskrifter minskar risken
för olyckor, emellertid ska den som använder pro-
dukten alltid vara beredd på att oförutsedda och
farliga situationer kan uppstå.
Art. 44-000, 44-0008_44-0012
44-554_44-557, 44-893_44-895
3
© 2017-06-14 Biltema Nordic Services AB
SE
Power Conumption
Rated Current Range
(InA)
Max consumption/pole
(W)
In ≤ 10 3
10 < In ≤ 16 3,5
16 < In ≤ 25 4,5
25 < In ≤ 32 6
Current Operating Characteristic
Test
Proce-
dure
Type
Rated
Current
InA
Initial
State
Test
Current
Tripping or Non-
tripping Time
Limit
Expected
Result
Testing
Environment
Temperature
Remark
a B, C, D
≤ 63
cold 1.13 In t ≥ 1h no tripping 30°C - 35°C
b B, C, D
≤ 32
after
test a
1.45 In t < 1h tripping 30°C - 35°C
Reach the speci ed
current within 5 s
after following the
item (a) test.
c B, C, D
≤ 32
cold 2.55 In
1 s < t < 60 s
tripping 30°C - 35°C
> 32
1 s < t < 120 s
d
B
≤ 63
cold 3 In
t ≥ 0.1 s no tripping 30°C - 35°C
Turn on the
auxiliary switch
to close the
current
C cold 5 In
D cold 10 In
e
B
≤ 63
cold 5 In
t < 0.1 s tripping 30°C - 35°C
Turn on the
auxiliary switch
to close the
current
C cold 10 In
D cold 20 In
