Side 1/10
Art. 38-123
1
© 2013-08-14 Biltema Nordic Services AB
3 8 - 1 2 3 M a n u a l 2 0 1 3 - 0 8 - 1 4 . i n d d • 2 0 1 3 - 0 8 -1 5 , 0 9 . 0 7. 5 5

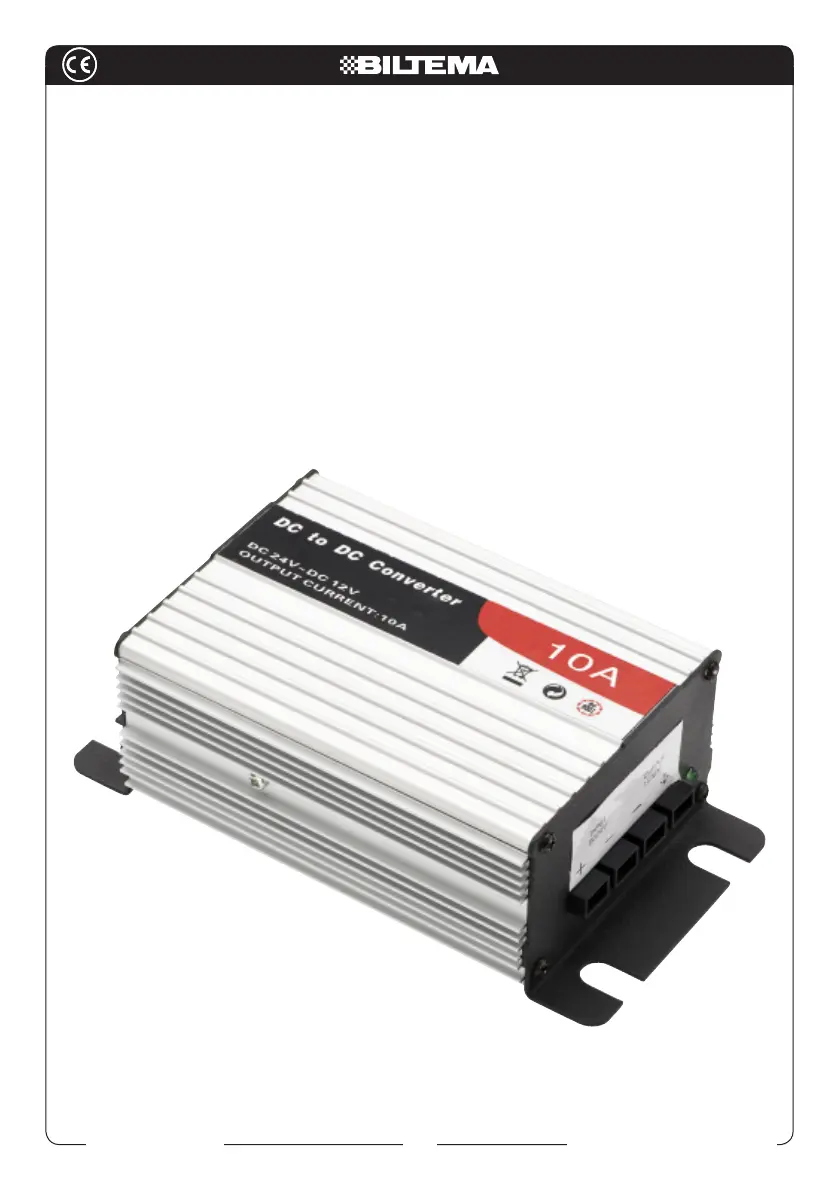

24/12 V -OMVANDLARE
24/12 V-OMFORMER
24/12 V -MUUNTAJA
24/12 V -OMFORMER
Original manual
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A /S, Stenbukken 21, 9200 Aalborg SV. Tlf: +45 96 32 38 80
www.biltema.com
Art. 38-123
2
© 2013-08-14 Biltema Nordic Services AB
24/12 V –OMVANDLARE
BRUKSANVISNING
Säkerhetsföreskrifter
• Läs bruksanvisningen noga innan produkten
används.
• Använd alltid DC/DC-omvandlaren i ett
välventilerat utrymme.
• DC/DC-omvandlaren får inte användas i våta
eller fuktiga utrymmen.
• Placera DC/DC-omvandlaren oåtkomligt för
barn.
• Undvik att placera DC/DC-omvandlaren i
direkt solljus eller nära annan värmekälla.
• DC/DC-omvandlaren kan bli mycket varm.
Se till att det är minst 5 cm fritt utrymme runt
enheten.
• Använd inte DC/DC-omvandlaren i närheten
av brandfarliga vätskor eller gaser.
• Använd inte DC/DC-omvandlaren i omgiv-
ningstemperatur över 40ºC.
• DC/DC-omvandlaren får inte demonteras
eller modieras på något sätt.
• Överbelasta inte DC/DC-omvandlaren.
• Användning av förlängningskabel mellan
spänningskälla och DC/DC-omvandlaren
medför reducerad utgångseffekt.
Detaljbeskrivning
Indikeringar
Lysdioden lyser grönt då DC/DC-omvandlaren
är igång.
Anslutning
Anslut pluskabeln (röd) från batteriet till kon-
takten märkt +DC IN på DC/DC-omvandlaren.
Anslut minuskabeln (svart) från batteriet till
kontakten märkt – DC IN på DC/DC-omvand-
laren.
OBS: Förväxla inte ut- och ingång.
Art. 38-123
3
© 2013-08-14 Biltema Nordic Services AB
Användning
• Kontrollera att märkspänningen på ansluten
apparat överensstämmer med märkspän-
ningen på DC/DC-omvandlaren.
• Starta DC/DC-omvandlaren.
• Starta ansluten apparat
Om en summer ljuder är batterispänningen
för låg och DC/DC-omvandlaren kommer att
stängas av under 5 minuter.
Underhåll
Torka av omvandlaren med en fuktig trasa.
Spänningskälla
24 V-batteri. Storleken på batteriet i Ah be-
stämmer hur länge DC/DC-omvandlaren kan
användas.
Effektuttaget från batteriet är proportionell mot
belastningen på DC/DC-omvandlaren.
Tekniska data
Ingångsspänning . . . . . . . . . . .20–30 V DC
Utgångsspänning . . . . . . . . . . .12–13.8 V DC
Uteffekt (kontinuerlig) . . . . . . . .10 A
Uteffekt (max) . . . . . . . . . . . . . .15 A
Strömförbrukning . . . . . . . . . . .≤20 mA
Säkring . . . . . . . . . . . . . . . . . . .10 A
Effektivitet . . . . . . . . . . . . . . . . .85~90%
Termiskt skydd . . . . . . . . . . . . .65ºC ±5ºC
Kabel . . . . . . . . . . . . . . . . . . . . .2,0 mm
2
/900
mm
Mått . . . . . . . . . . . . . . . . . . . . . .126x87x42 mm
Vikt . . . . . . . . . . . . . . . . . . . . . .0,45 kg
Montering
1. Välj en välventilerat plats för monteringen.
2. Markera hålen
3. Borra 3.5 mm hål
4. Skruva fast fästet med medföljande skruvar.
5. Anslut ingående spänningskälla
6. Anslut 12-volts apparat.
EL-AVFALL
Förbrukade elektriska och elektroniska pro-
dukter, däribland alla typer av batterier, ska
lämnas till avsett insamlingsställe för återvin-
ning.
(Enligt direktiv 2002/96/EG och 2006/66/EC).
