Art. 40-200_212, 38-824_825
© 2016-10-07 Biltema Nordic Services AB
Original manual

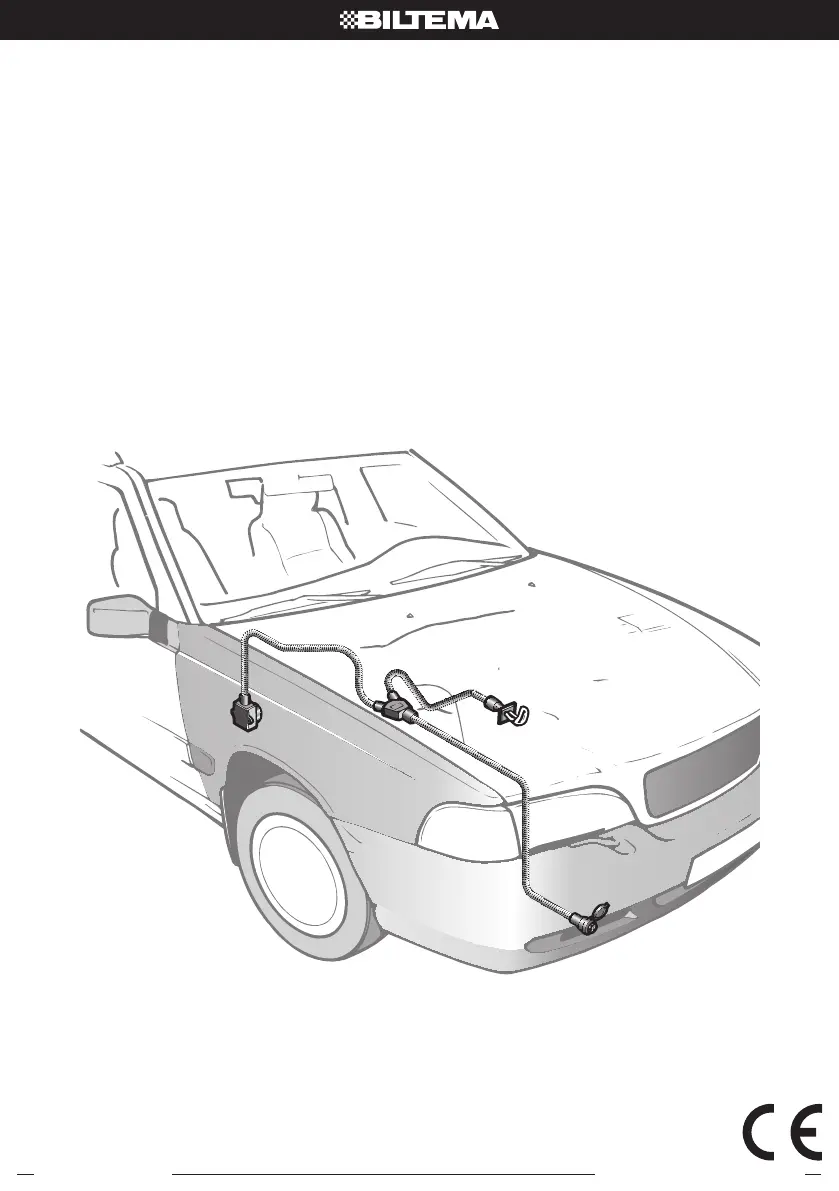

MOTORVÄRMARSYSTEM
Komplett
MOTORVARMERELEMENT
Komplett
MOOTTORINLÄMMITIN
Kattava
MOTORVARMER
Komplett
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 40-200_212, 38-824_825
2
© 2016-10-07 Biltema Nordic Services AB
SE
• Låt aldrig anslutningssladd ligga på marken eller
lindas upp ansluten.
• Motorvärmarsystemet bör anslutas till nätet via
jordfelsbrytare.
• Se till att anslutningskabeln aldrig blir klämd mel-
lan motorhuv och kaross, i bildörr, bilfönster eller
liknande.
• Produkten får endast användas för avsett bruk.
• Produkten får inte modifi eras eller byggas om.
• Kontrollera att produkten är hel. Använd aldrig
produkten om någon del är skadad. OBS! Kabeln
till slangvärmaren kan inte bytas ut.
• Små barn ska övervakas så att de inte kan leka
med produkten.
• Denna produkt kan användas av barn från 8 år
och uppåt, samt av personer med nedsatt fysisk
eller mental förmåga eller brist på erfarenhet eller
kunnande, om de övervakas eller har fått instruk-
tioner angående användningen av produkten på
ett säkert sätt och förstår de involverade riskerna.
Rengöring och underhåll får inte utföras av barn
utan tillsyn.
• Värmeelementet på slangvärmare får inte komma i
kontakt med gummislangen.
• Slangvärmaren får inte monteras vågrätt.
• Slangvärmaren får inte sitta på samma slang som
går till bilens termostat.
• Motorvärmaren skall alltid anslutas till jordat uttag.
Den invändiga jordförbindelsen måste alltid vara
genomgående från motorvärmaren fram till det
jordade uttaget.
• Installationen av motorvärmarsystemet får ej
komma i kontakt med motordelar som uppvärms
eller som är i rörelse. Avståndet mellan avgassys-
tem och installationen måste vara minst 150 mm.
Även för turboaggregat. Är avståndet mindre så
skall värmeskydd användas.
• Alla ledningarna fästes så nära kontakterna som
möjligt, med klämmor och buntband.
INTRODUKTION
• Ett motorvärmarsystem består av anslutningskabel,
intagskabel, skarvkabel, grenuttag, kupévägguttag
och värmeelement. Biltema säljer varje del för sig.
Detta motorvärmarsystem är konstruerat och tillver-
kat i överensstämmelse med följande standarder:
EN 50066:1992
EN 60320-1:2001+A1:2007
NEK 502:2006
IEC 60884-1:2002+A1:2002+A1:2006+A2:2013
EN 60335-1: 2012 + A11
EN 60309-1:1999
NEK 555 (EMKO-TUB (61) SE 022/89)
Nemkos N-märkning bekräftar att produkten har
genomgått rigorösa säkerhetstester, för att garantera
skydd mot mekanisk skada, brännskador och elstötar.
Dessutom är tillverkningsstället besiktigat och godkänt.
MÄRKNING PÅ PRODUKTEN
Förklaring till symbolerna:
Läs manualen noga innan användning av
produkten.
Varning! Slangvärmaren får ej torrköras. Om
luft fi nns kvar i kylsystemet så brinner värme-
elementet av omgående. Detta omfattas inte
av garantin.
SÄKERHETSFÖRESKRIFTER
• Frostskyddsvätska skall alltid användas i kylsys-
temet.
• Motorvärmaren ska inte vara igång kontinuerligt i
mer än 3 timmar åt gången.
• Anslutningssladden mellan bilens apparatintag
och eluttaget skall vara av oljebeständig gum-
mislangledning typ A05RN-F 3G1,5 eller av högre
kvalitet. Kontrollera regelbundet så att den inte är
skadad eller har åldrats. Skadad sladd skall bytas
omgående.
• Följande kan orsaka skador på värmeelementet
och omfattas inte av garantin:
1. Smutsig kylvätska.
2. För lite kylvätska
3. Luft i systemet.
4. Kylsystemet innehåller issörja,
5. Kylarcement har använts.
• Motorvärmarsystemet får endast anslutas till jordat
uttag.
• Kontrollera regelbundet alla kontakter och sladdar
till motorvärmarsystemet. Se till att uttag, sladd
och stickpropp inte är skadade.
MOTORVÄRMARSYSTEM
Art. 40-200_212, 38-824_825
3
© 2016-10-07 Biltema Nordic Services AB
SE
POS. BENÄMNING ART.
1 Anslutningskabel 40-200, 40-201
2 Intagskabel 40-202, 40-203
3 Skarvkabel 40-204, 40-205,
40-206
4 Grenuttag 40-207
5 Kupéuttag 40-208
6 Slangvärmare
Slangvärmare 16 mm
Slangvärmare 20 mm
40-209, 40-210,
40-211, 40-212
38-824,
38-825
ANSLUTNINGSKABEL/NÄTSLADD (1)
Montering
Biltemas anslutningskabel är tillverkad av oljebestän-
ding RDO kabel. Kabeln klarar av tempraturer ner till
-40 °C.
Anslutningskabeln ansluts mellan bilens apparatin-
tag och eluttaget. Kontrollera med jämna mellanrum
jordförbindelsen hela vägen från det jordade uttaget
till bilens kaross, kupéuttag och motorvärmare.
Kontrollera också anslutningskabeln regelbundet så
att den inte är skadad eller har åldrats. Skadad sladd
skall bytas omgående.
OBS!
• Förvara anslutningskabeln inomhus då den inte
används.
• Anslutningskabeln får inte ligga på marken om
den inte är ansluten till fordonet.
• Tryck på skyddslocket på kontaktdonet då den
inte används.
• Anslutningskabeln får inte lagas eller modifi eras.
• Anslutningskabeln får endast anslutas till jordat
uttag.
• Anslutningskabeln får inte användas till att ladda
elhybridbilar utan är endast avsedd för motorvär-
marsystem.
• Kontrollera att du har alla delar som behövs för
installationen.
• Denna manual innehåller viktig information om hur
produkten används samt eventuella säkerhetsris-
ker. Användaren uppmanas att läsa manualen före
användning.
• Vi reserverar oss för att illustrationer och beskriv-
ningar av enstaka detaljer inte alltid stämmer helt
överens med produkten.
• Spara manualen för framtida bruk.
• Det fi nns många fördelar med en motorvärmare;
minskat slitage på bilens motor, bränsleförbruk-
ningen minskar och du får isfria bilrutor.
• Tänk på att vissa nya bilar har så avancerad
motorelektronik att det inte är möjligt att använda
slangvärmare. Har bilen fl era temperaturgivare
eller elektriskt styrd termostat så fungerar inte
självcirkulationen och bilen går i vissa fall inte att
starta när kylvattnet värmts upp eftersom bilens
dator registrerar en ojämn uppvärmning.
• Motorvärmare och anslutningskontakt ska alltid
installeras av en fackman.
• Biltemas motorvärmarsystem är CE-märkt och
uppfyller grundläggande säkerhetskrav.
• Biltemas motorvärmarsystem är generellt och pas-
sar till de fl esta bilmodeller.
INGÅENDE DELAR
1
5
3
6
4
2
