Side 1/14

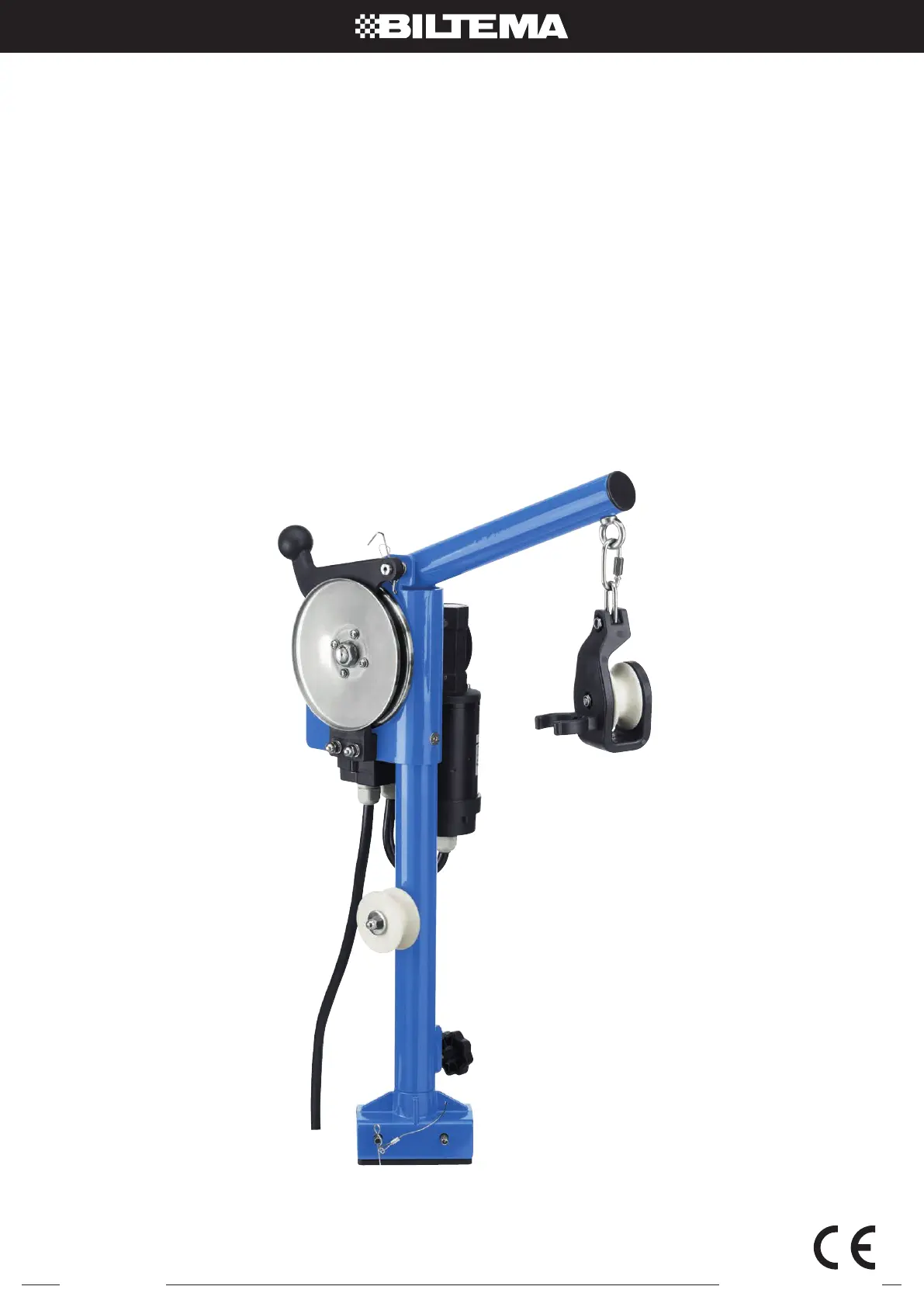

Art. 40-035

MARIN LINDRAGARE

TEINEHALER

NOSTOLAITE VENEESEEN

MARINELINEHALER

MH 200

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

40-035 manual A4_171009.indd • 2017-10-9, 17.11.14

Original manual

Art. 40-035

INNEHÅLL

1. INTRODUKTION

2. ANVÄNDNINGSOMRÅDE

2.1 Avsedd användning

2.2 Förutsägbar felaktig användning

3. ÖVERSIKT

4. SÄKERHETSFÖRESKRIFTER

5. TEKNISK SPECIFIKATION

6. MONTERING

7. ANVÄNDNING

8. UNDERHÅLL

9. AVFALLSHANTERING

1. INTRODUKTION

Denna bruksanvisning och dess säkerhetsföreskrifter ska

läsas innan produkten tas i bruk. Var särskilt uppmärksam på

följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar

i dödsfall eller allvarlig personskada om den inte undviks.

VARNING – Indikerar en risk som sannolikt resulterar i döds-

fall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en min-

dre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den med-

följa produkten vid en eventuell försäljning. Med reservation

för att bilder och beskrivningar inte är identiska med produk-

ten.

Certiﬁ ering

• EN 14492-1:2006+A1:2009/AC:2010

• EMC-certi erad

2. ANVÄNDNINGSOMRÅDE

Fällbar lindragare med kompakt design och låg vikt. Används

till att dra upp burar vid till exempel hummer-, krabb-, och

kräft ske. Lindragaren har både in- och utmatningsfunktion.

Båtklassning

Lindragaren rekommenderas till typgodkända båtar klass A,B

och C. Ta hänsyn till båtens totala maxlast. OBS! Det  nns

inga krav på båtklassning utan detta är en rekommendation

för att undvika att båten kantrar.

2.1 Avsedd användning

Marin lindragare MH 200, 40-035, monteras på båt och är

avsedd för upptagning av fångstburar. Övrig användning är

inte tillåten.

2.2 Förutsägbar felaktig användning

Använd inte lindragaren till att dra upp saker som har fast-

nat på havets botten. Produkten ska inte heller användas för

vertikala lyft ovanför vattenytan.

MARIN LINDRAGARE MH 200

3. ÖVERSIKT

1. Bottenplatta

2. Tvådelad låssprint

3. Axel

4. Nylontrissa

5. Linmatarskiva

6. Nylontrissa i blocket

7. Block

8. Lyftarm

9. Låssprint för lyftarm

10. Pressarm

11. Motor

12. Brytare

13. Elkabel

14. Skruvratt för att låsa roterande funktion

15. Låsskruv som hindrar lindragaren från att lyftas av sin

egen axel.

16. Konsol för fast montering på båten

Art. 40-035

4. SÄKERHETSFÖRESKRIFTER

OBS! Lär känna lindragaren. Det är mycket viktigt att du läser

och förstår instruktionerna i denna manual före installation

och användning av produkten. Lär dig lindragarens tillämp-

ning så väl som dess begränsningar och eventuella risker

förbundna med användning av denna lindragare.

Om instruktionerna i manualen inte följs kan det leda person-

skador och materiella skador. Lindragaren är endast avsedd

att användas på det sätt som beskrivs i denna manual

Vid användning observera följande:

• Produkten är fällbar. Var extra försiktig när du monterar

eller fäller ihop lindragaren för att undvika klämskador.

• Var uppmärksam när du använder lindragaren och håll

 ngrar borta från rörliga delar som matarhjul och linor.

• Använd inte kläder med löst hängande snören eller band

som kan fastna i rörliga delar. Tänk på att detta gäller

även långt hår.

• Tänk på att lindragaren kan påverka stabiliteten i båten

när du drar upp tung last.

• Ett separat batteri rekommenderas för att undvika stör-

ningar på elektrisk utrustning ombord på båten.

• Lindragaren är konstruerad för att arbeta korta perioder

med vila mellan varje inmatning.

• Använd inte lindragaren till att dra upp saker som har fast-

nat på havets botten.

• Använd lindragaren med försiktighet och gott omdöme.

Viktigt!

• Kör inte lindragaren långa och sammanhängande perio-

der, den kan bli överhettad. Låt motorn vila lika lång tid

som den har arbetat.

• Lindragarens elektronik är skyddad mot stänk och vatten-

dimma. Lindragaren får inte nedsänkas i vatten.

• Efter användning, slå alltid av strömmen och koppla loss

strömkablarna från batteriet. Montera ner lindragaren från

sin ställning. Detta förfarande stryper strömtillförseln och

förhindrar att batteriet laddas ur.

• All modi ering av produkten innebär att garantin upphör

att gälla.

5. TEKNISK SPECIFIKATION

Spänning: . . . . . . . . . . . . . . . . . . . . . . . . 12 V

Uteffekt: . . . . . . . . . . . . . . . . . . . . . . . . . . 900 W

Lyftkapacitet, max: . . . . . . . . . . . . . . . . . 90 kg

Hastighet normal belastning: . . . . . . . . . 35 m/min

Hastighet tung belastning: . . . . . . . . . . . 30 m/min

Vikt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13,5 kg

Höjd: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 cm

Längd: . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 cm

Linmatarhjul: . . . . . . . . . . . . . . . . . . . . . . 18 cm

Lintjocklek: . . . . . . . . . . . . . . . . . . . . . . . 4–10 mm

Strömförbrukning utan belastning: . . . . . 12 A

Strömförbrukning normal belastning: . . . 120 A

Strömförbrukning hög belastning: . . . . . 165 A

Försedd med automatsäkring (bimetall)

6. MONTERING

Före montering

För att avgöra lämplig placering för lindragaren på båten,

tänk på följande:

• Vilken plats passar bäst för enkel hantering av tinor och

burar?

• Förvissa dig om att båtens däck och reling är tillräckligt

starka på denna plats, så att de tål vikterna från fulla burar

när du drar upp dem. Däck och reling kan behöva förstärkas.

• Finns det tillräckligt med plats för att sträcka ut lindraga-

rens arm i sin fulla längd?

• Du ska använda ett separat batteri till vinschen, som

placeras på däck. Lindragarens strömkablar ska enkelt nå

fram till batteriet. Skarva inte elkablarna.

• Säkerställ att lindragarens placering inte påverkar båtens

stabilitet i vattnet.

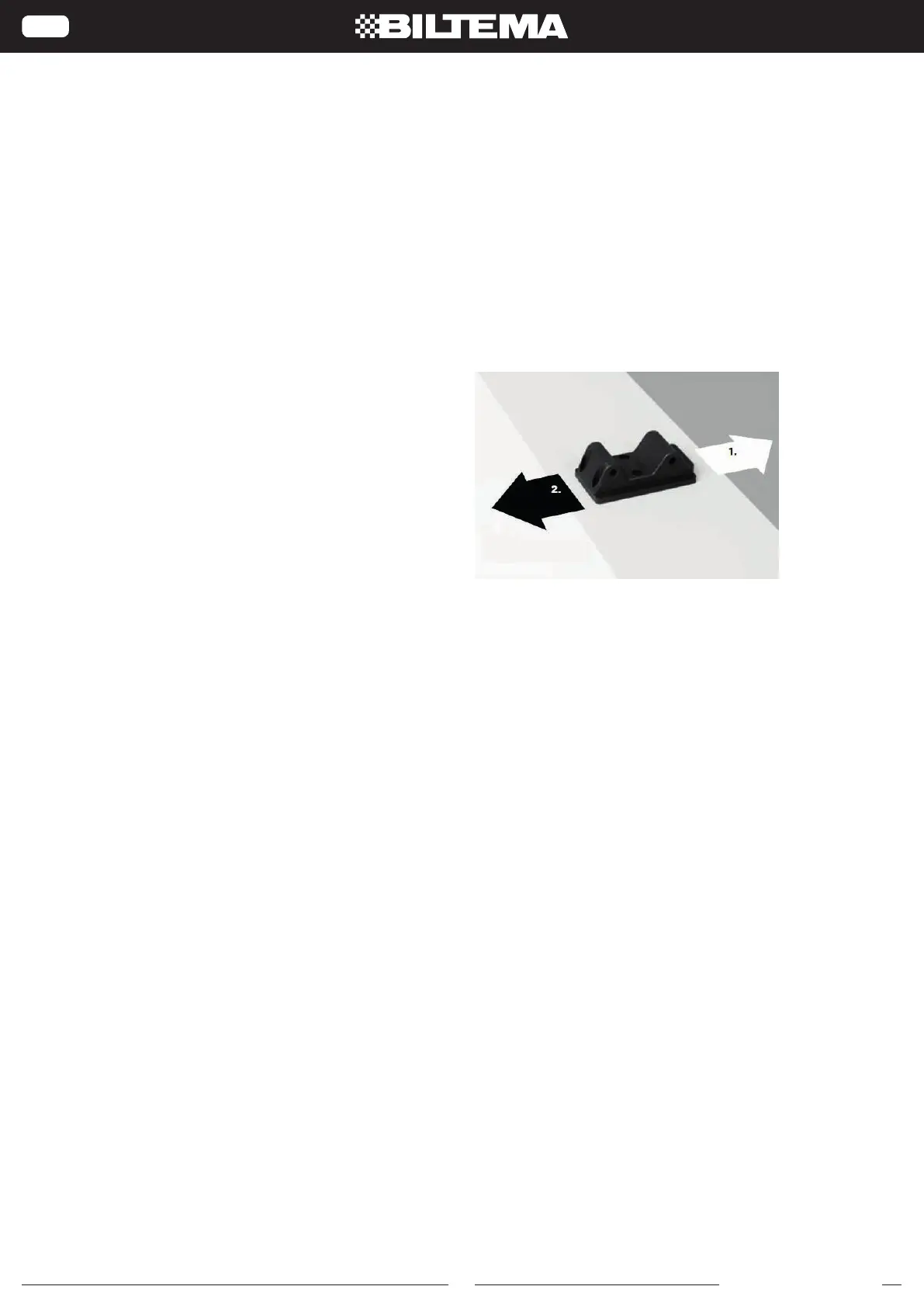

Montera konsolen

Konsolen skruvas fast på följande sätt:

1. Den asymmetriska delen av konsolen ska vara vänd mot

båtens mitt.

2. Konsolen ska monteras i samma vinkel som du drar in

linan (dragriktningen).

El och kablar

Placera strömkällan på en plats som är skyddad från stänk

och vattendimma.

Anslut elkablarna till batteriet. Brun kabel kopplas till pluspo-

len (+) och svart kabel till minuspolen (-) på batteriet. OBS!

Lindragarens originalkablar får inte skarvas.

Krav på batteriet

Rekommenderad minsta storlek är ett marinbatteri på 60

Ah/12 V.

Säkringar

Lindragaren har en inbyggd automatsäkring (bimetallsäkring).

Säkringen är placerad under motorkåpan och skyddar mo-

torn mot överbelastning samt längre belastningar då motorn

arbetar nära max belastning. Säkringen löser ut då ström-

styrkan blir för hög samt vid risk för överhettning. Säkringen

återställer sig automatiskt när motorn har svalnat. Varning!

Om säkringen löser ut, ställ lindragarens strömbrytare i läge

”0” tills dess att säkringen har återställts.

Montera lindragaren

Placera lindragaren på konsolen så att lyftarmen är vänd utåt

och motordelen inåt båten. Lås fast vinschen i konsolen med

den tvådelade låssprinten.

Fällbar lyftarm

Lossa lindragarens lyftarm från sin infällda position och fäll

ut den. Säkra låsarmen med låssprinten. Sätt fast blocket

längst fram i stålöglan med den låsbara karbinhaken, så att

blocket hänger fritt.

VARNING! – Risk för klämskada vid montering och demon-

tering.

Mot mitten av båten

Dragriktning
