Side 1/26

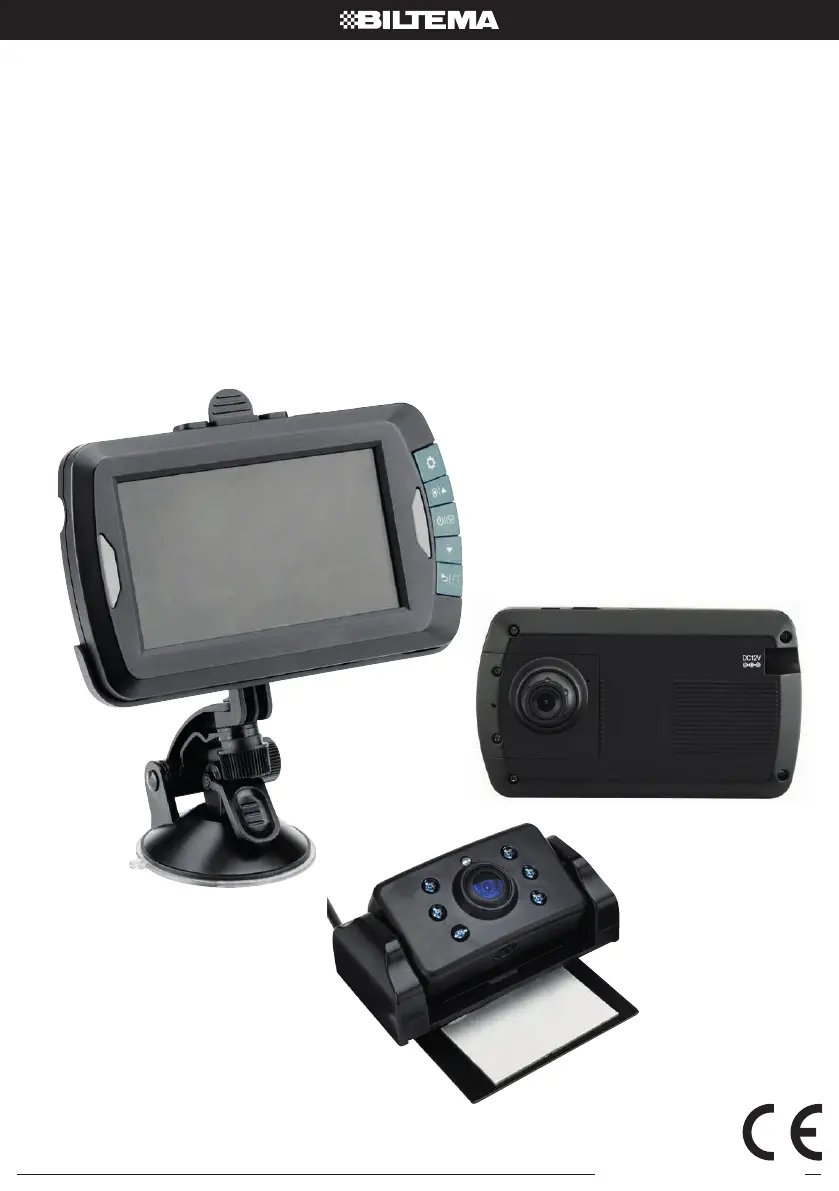

Art. 43-171
© 2018-06-14 Biltema Nordic Services AB
BACKKAMERA
med inbyggd DVR-kamera
RYGGEKAMERA
med innebygd DVR-kamera
PERUUTUSKAMERA
sisäänrakennetulla DVR-kameralla
BAKKAMERA
med indbygget DVR-kamera
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 43-171
2
© 2018-06-14 Biltema Nordic Services AB
SE
Bakre Kamera
Class: . . . . . . . . . . . . . . . . . . . .1
Strömförsörjning: . . . . . . . . . . .12/24 VDC
Max radiofrekvenseffekt: . . . . .≤20 dBm
Omvänt videoupplösnings-
förhållande: . . . . . . . . . . . . . . . .30 W pixlar (VGA)
Strömförbrukning: . . . . . . . . . . .≤220 mA vid 12 V,
≤110 mA vid 24 V
Bildsensor: . . . . . . . . . . . . . . . .CMOS
Antal pixlar . . . . . . . . . . . . . . . .640x480
Optisk lins . . . . . . . . . . . . . . . . .F1,7 mm/Diaphragm
2,0
Skyddsklass . . . . . . . . . . . . . . .IP65
IR-lysdioder . . . . . . . . . . . . . . .Kopplas automatiskt
in för att ge bra kame-
rabild även i mörker.
IR-våglängd . . . . . . . . . . . . . . . .850 nm
IR visuellt område . . . . . . . . . . .≤1,5 m
IR-ljuskänslighet . . . . . . . . . . . .≤5 Lux
Ferritblock . . . . . . . . . . . . . . . . .Dämpar oönskade ra-
dio störningar (30-600
MHz).
Monitor/DVR-kamera
Spänning . . . . . . . . . . . . . . . . . .12/24 VDC
Strömförbrukning standby . . . .≤5 mA
Strömförbrukning . . . . . . . . . . .≤350 mA vid 12 V och
≤170 mA vid 24 V
Avstängningsström
(inbyggt batteri) . . . . . . . . . . . . .<80 µA
Storlek . . . . . . . . . . . . . . . . . . . .4,3 TFT 16:9
Antal pixlar . . . . . . . . . . . . . . . .480 x 272
DVR-kamera/
CMOS lins upplösning . . . . . . .1 miljoner pixlar
(WXGA)
Stöd för USB 2.0
INGÅENDE DELAR
BACKKAMERA
med inbyggd DVR-kamera
Härmed försäkrar Biltema att denna typ av radiout-
rustning, Backkamera, överensstämmer med direktiv
2014/53/EU. Den fullständiga texten till EU-försäkran
om överensstämmelse nns på följande webbadress:
www.biltema.com.
INTRODUKTION
Denna trådlösa backkamera har digital överföring,
vilket ger stabilare signal och längre räckvidd jämfört
med analoga kameror. Monitorn är försedd med en
DVR-kamera som kan lma framåt under färd. Den är
avsedd för användning i bilen, husbilen, husvagnen
eller hästtrailern. Backkameran har 4,3” högupplöst
monitor, möjlighet till hjälplinjer för avståndsbedöm-
ning och vändbar bild.
Det inbyggda Li-ion batteriet gör att bilder sparas
automatiskt även vid spänningsbortfall.
SÄKERHETSINSTRUKTIONER
• Montering kräver kunskap om hur elinstallation
med 12/24 V DV görs samt hur paneler etc i bilen
tas bort och monteras igen. Känner du dig osäker
så anlita en auktoriserad installatör.
• Enheten är inte känslig för störningar från mobil-
telefoner, Bluetooth, Wi-Fi routrar, spänningskab-
lar och annan elektrisk utrustning.
• Kameran får aldrig modi eras eller repareras.
• Titta aldrig in i de infraröda dioderna på kameran.
Kan orsaka ögonskada.
TEKNISKA DATA
Batteri: . . . . . . . . . . . . . . . . . . . .Inbyggt Lithium-ion
batteri 250 mAh/ 3,7 V
USB-uttag: . . . . . . . . . . . . . . . .För överföring av data
till dator eller annan
lagringsplats.
Kortplats för minneskort: . . . . .TF-minneskort, max
32 GByte
Videoinspelning: . . . . . . . . . . . .Full HD 1920 x 1080
Betraktningsvinkel: . . . . . . . . . .60 grader vertikalt,
105 grader horisontalt
Frekvensband: . . . . . . . . . . . . .2410,875–
2471,625 MHz
RF sändningsavstånd
(öppen yta) . . . . . . . . . . . . . . . .<100 m
Driftstemperatur . . . . . . . . . . . .-10–+50 °C
Lagringstemperatur . . . . . . . . .-20–+60 °C
Art. 43-171
3
© 2018-06-14 Biltema Nordic Services AB
SE
4. Kabeln från den bakre kameran måste dras in i
bilen till backljuset på ett lämpligt och snyggt sätt.
Försök att dra kabeln så gömd som möjligt då den
annars lätt kan fastna vid t ex biltvätt.
5. Vissa bilar har en genomföring där registrerings-
skyltens belysning sitter, borra annars ett hål.
Finns en genomföring, hoppa över följande två
steg.
6. Om ett hål måste borras för kabelgenomföringen,
välj att göra hålet så nära kameran som möjligt. Se
till att hålet borras på säkert ställe dvs att inga el-
eller bränslekomponenter nns i vägen för hålet.
7. Sätt i en genomföring i hålet för att undvika att
bilplåten skaver mot kabeln.
8. Slå på tändningen på fordonet, dra åt handbrom-
sen och lägg i backväxeln för att se var backljuset
är placerat.
9. Sök rätt på kablaget till backljuset samt vilket som
är + och – och dra dit kamerans strömkabel. Ka-
beldragningen måste sättas fast på ett säkert sätt
så att ingenting kan fastna i kablarna. Dra aldrig
kabeln på utsidan av fordonet.
10. Det vanligaste är att 2 kablar är kopplade till back-
ljuset, - (svart kabel) och + (färgad kabel). Använd
en 12 V multimeter om du är osäker vilken kabel
som är + och -.
11. Stäng av tändningen och avlägsna minuskabeln
från batteriet.
12. Anslut spänningskabeln till plinten för backljuset.
13. När installationen är slutförd, anslut minuskabeln
till batteriet igen.

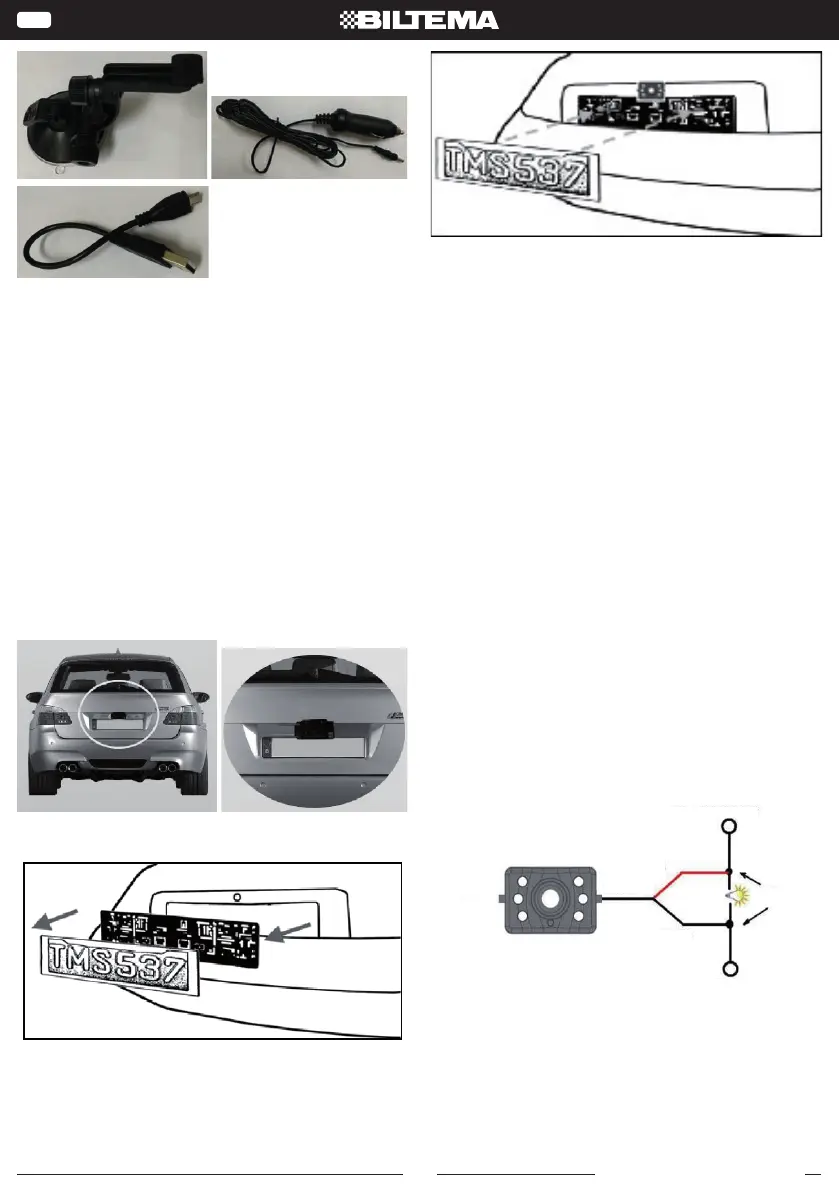

1. Bakre kamera med monteringsplatta och kabel
med ferritblock
2. Monitor/mottagarenhet
3. Fäste för mottagarenhet
4. Spänningsmatningskabel
5. USB-kabel
INSTALLATION
Följande instruktioner är generella och passar inte
alla bilar. För fordonsspeci ka frågor vänligen kon-
takta fordonstillverkaren.
INSTALLERA DEN BAKRE KAMERAN
Kameran kan monteras ovanför eller under re-
gistreringsskylten. Monteringsplåten fästs bakom
registreringsskylten. Kameran monteras på monte-
ringsplåten. Se till att kameran inte döljs av någon
utstickande detalj på fordonet. Det är möjligt att
manuellt justera kameravinkeln vertikalt.
1. Ta bort den bakre registreringsskylten genom att
lossa skruvarna/bultarna.
2. Placera monteringsplåten bakom registrerings-
skylten. Fäst både monteringsplåt och registre-
ringsskylt med skruvarna/bultarna.
3. Sätt tillbaka registreringsskylten.
Spännings-
kabel
Röd
Svart
Jord
+12/24 VDC backljus
Kabel
klämmor
Backlampa
Kamera
