Side 1/20

Art. 43-180

BACKKAMERA MED 4,3” MONITOR

SÄKERHETSFÖRESKRIFTER

• Läs alltid manualen före användning och spara

för framtida bruk.

• Produkten får inte modieras eller byggas om.

• Sänk aldrig ner produkten i vatten eller annan

vätska och skölj den inte under rinnande vatten.

• Utsätt aldrig produkten för regn, vatten, solljus

eller stark hetta.

• Placera aldrig produkten på heta ytor eller i

närheten av öppen låga.

• Kontrollera att produkten är hel. Använd aldrig

produkten om någon del är skadad.

• Små barn ska övervakas så att de inte kan leka

med produkten.

• Låt aldrig laddningskabeln hänga ner över

bordskant eller arbetsyta där produkten är

placerad.

• Använd endast medföljande laddningskabel.

• Laddning ska ske inomhus på en välventilerad

plats.

VARNING! Exponering för alltför höga ljudnivåer

under lång tid i hörlurar och headset kan leda till

hörselskada eller hörselnedsättning.

OBS! Använd alltid hörlurar på ett ansvarsfullt

sätt. Att lyssna och att bära hörlurar minskar

din förmåga att uppmärksamma varningsljud

omkring dig.

Härmed försäkrar Biltema att denna typ av radio-

utrustning, Backkamera, överensstämmer med

direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om

överensstämmelse nns på följande webb-

adress: www.biltema.com.

MÄRKNING

Manual medföljer och ska läsas

innan användning och sparas för

framtida bruk.

TEKNISK A DATA

Frekvensband: . . . . . . .2400 MHz – 2486,6 MHz

Max. radiofrekvens: . . .<18,16 dBm

Räckvidd: . . . . . . . . . . .max 60 m utan hinder

Monitor

Spänning . . . . . . . . . . . . . 12/24 DC

Strömförbrukning . . . . . . ≤180 mA

Storlek . . . . . . . . . . . . . . . 4,3”/12 cm

Antal pixlar . . . . . . . . . . . . 480 x 272

Lagringstemperatur . . . . . -20 – +60 °C

Arbetstemperatur . . . . . . -10 – +50 °C

Betraktningsvinkel . . . . . . 75 grader vertikalt,

115 grader horisontalt

Kamera

Strömförsörjning . . . . . . . 12/24 VDC

Strömförbrukning . . . . . . <150 mA

Bildsensor . . . . . . . . . . . . CMOS

Antal pixlar . . . . . . . . . . . . 640x480

Upplösning: . . . . . . . . . . . 480TVL

Optisk lins . . . . . . . . . . . . F2,2/14 mm

Skyddsklass . . . . . . . . . . IP68

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 43-180

4. Starta kameran. Upprepa tills monitorn tar

emot signalen.

5. När sammankopplingen är klar visas bild på

skärmen.

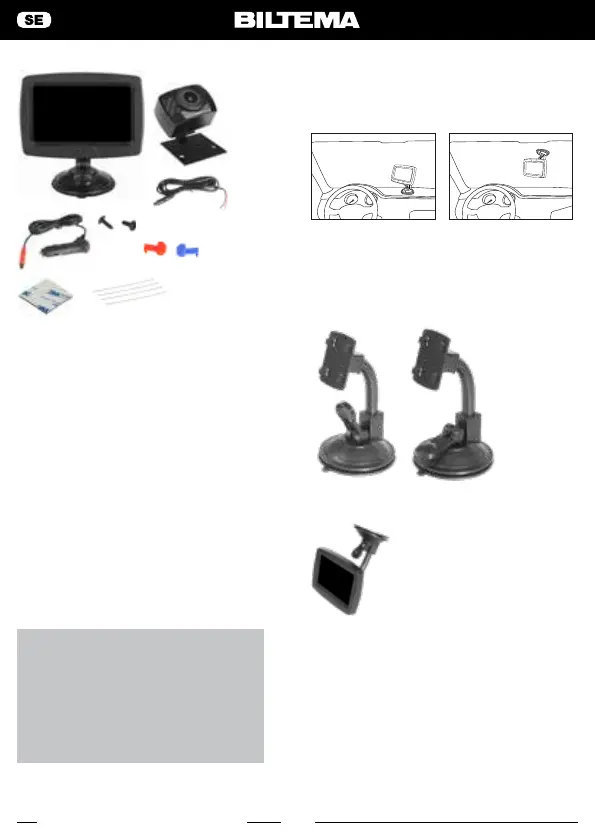

Installera monitorn

Monitorn ska placeras på en plats där den inte

hindrar din sikt under körning.

1. Rengör ytan väl innan du monterar monitorn.

2. Placera sugkoppen mot instrumentbrädan.

3. Tryck hållaren mot instrumentbrädans yta för

fästa den.

4. Snäpp in monitorn på stativets monterings-

arm.

5. Justera monteringsarmen så att den passar

din betraktningsvinkel mot monitorn.

INGÅENDE DELAR

1. Display/mottagarenhet med hållare.

2. Kamera

3. Spänningsmatningskablar med 12 V-plugg

4. Spänningsmatningskablar till kamera.

5. Strömtjuv

6. Skruvar (2 st.)

7. Dubbelhäftande tejp till kameran

8. Buntband (4 st.)

INSTALLATION

Sammankoppling

Utför sammankopplingen innan installationen för

att säkerställa funktionen.

Kamera och bildskärm är ihopparade från fabrik.

När du behöver lägga till eller ändra en kamera,

följ stegen nedan för ihopkoppling.

1. Starta monitorn och kameran.

2. Tryck på K1-knappen för att välja AV1/AV2.

3. Tryck och håll in K2-knappen i 3 sekunder för

att starta sammankopplingen.

Pairing

Art. 43-180

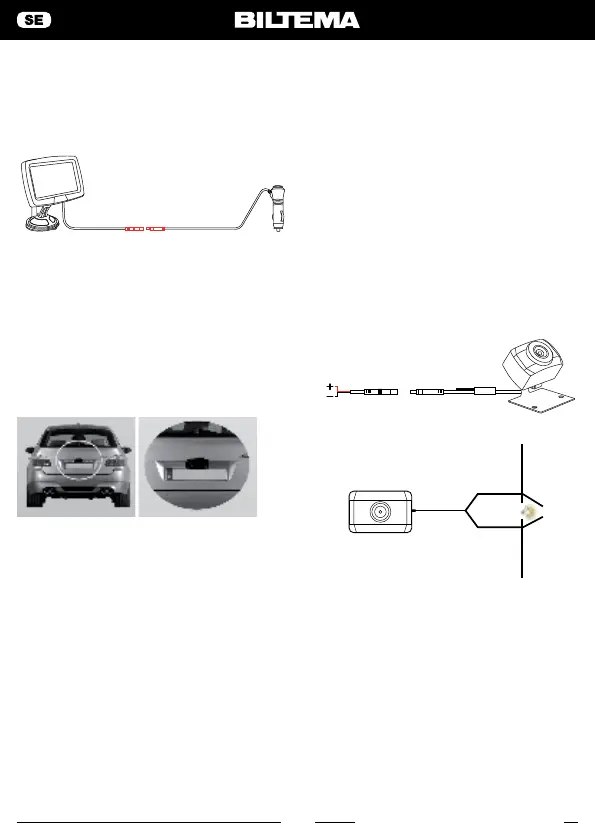

Montera spänningskabeln till monitorn

1. Dra den medföljande strömkabeln till fordo-

nets cigarettändaruttag/12V eluttag.

Kabeldragningen får inte störa en säker drift

av fordonet.

2. Anslut 12/24 volts cigarettändaruttaget till

fordonets cigarettändaruttag.

Installera kameran

Följande instruktioner är generella och passar

inte alla bilar. För fordonsspecika frågor vänligen

kontakta fordonstillverkaren.

Kameran kan monteras ovanför eller under re-

gistreringsskylten. Monteringsplåten fästs bakom

registreringsskylten. Kameran monteras på monte-

ringsplåten. Se till att kameran inte döljs av någon

utstickande detalj på fordonet. Det är möjligt att

manuellt justera kameravinkeln vertikalt.

1. Ta bort den bakre registreringsskylten genom

att lossa skruvarna/bultarna.

2. Placera monteringsplåten bakom registre-

ringsskylten. Fäst både monteringsplåt och

registreringsskylt med skruvarna/bultarna.

3. Sätt tillbaka registreringsskylten.

4. Kabeln från backkameran måste dras in i bilen

till backljuset på ett lämpligt och snyggt sätt.

Försök att dra kabeln så gömd som möjligt då

den annars lätt kan fastna vid t ex biltvätt.

5. Vissa bilar har en genomföring där registre-

ringsskyltens belysning sitter, borra annars

ett hål. Finns en genomföring, hoppa över

följande två steg.

6. Om ett hål måste borras för kabelgenomför-

ingen, välj att göra hålet så nära backkameran

som möjligt. Se till att hålet borras på säkert

ställe dvs att inga el- eller bränslekomponen-

ter nns i vägen för hålet.

7. Sätt i en genomföring i hålet för att undvika

att bilplåten skaver mot kabeln.

8. Slå på tändningen på fordonet, dra åt hand-

bromsen och lägg i backväxeln för att se var

backljuset är placerat.

9. Sök rätt på kablaget till backljuset samt vilket

som är + och – och dra dit backkamerans

strömkabel. Kabeldragningen måste sättas

fast på ett säkert sätt så att ingenting kan

fastna i kablarna. Dra aldrig kabeln på utsidan

av fordonet.

10. Det vanligaste är att 2 kablar är kopplade

till backljuset, - (svart kabel) och + (färgad

kabel). Använd en 12 V multimeter om du är

osäker vilken kabel som är + och -.

11. Stäng av tändningen och avlägsna minuska-

beln från batteriet.

12. Anslut spänningskabeln till plinten för

backljuset.

Röd kabel ansluts till positiv kabel

för backljus

Svart kabel ansluts till negativ

kabel för backljus

12/24 V DC backljus

Jord

Karmera

Spänningskabel

Röd

Svart

Backljus

13. När installationen är slutförd, anslut minus-

kabeln till batteriet igen.
