Side 1/9
Art. 45-878
1
© 2013-03-20 Biltema Nordic Services AB
45-878 manual 130320.indd 2013-03-20, 08.16.23
Original manual

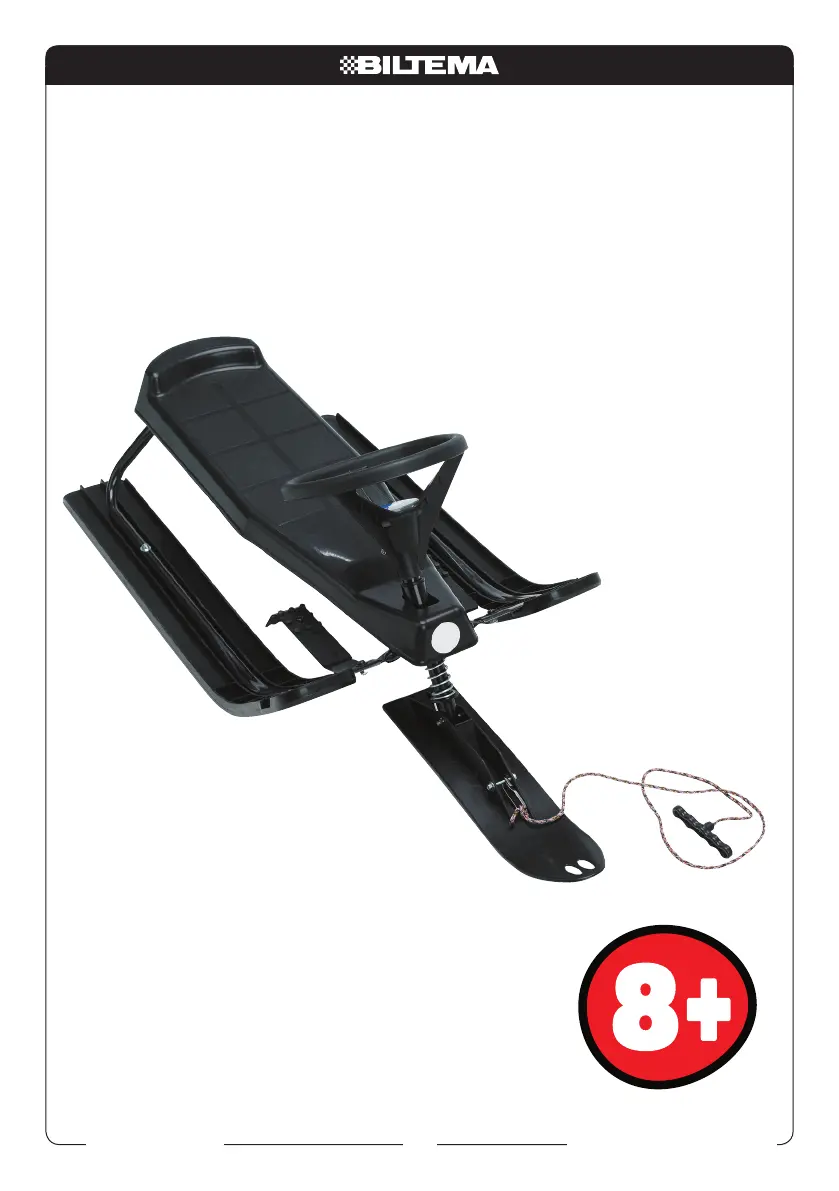

Snökälke
Rattkjelke
lumikelkka
Snekælk
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A/S, Stenbukken 21, 9200 Aalborg SV. Tlf: +45 96 32 38 80
www.biltema.com
Art. 45-878
2
© 2013-03-20 Biltema Nordic Services AB

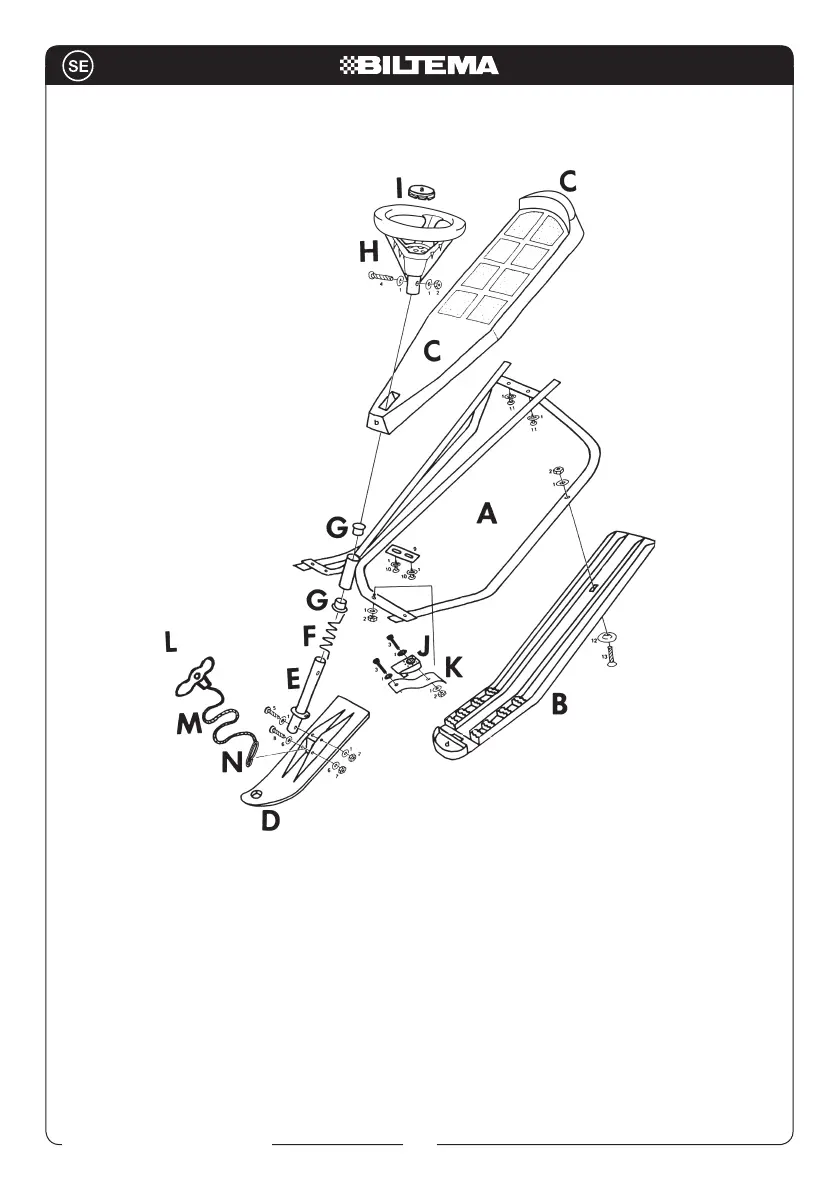

Snökälke
DelaR
A Ram
B Skida
C Sits
D Styrskida
E Styrrör
F Fjäder
G Styrbussning
H Ratt
I Rattnav
J Bromsskydd
K Broms
L Handtag
M Lina
N Karbinhake
1 Bricka M6
2 Självlåsande mutter M6
3 Skruv M6 x 16
4 Skruv M6 x 50
5 Skruv M6 x 40
6 Bricka M4
7 Självlåsande mutter M4
8 Skruv M4 x 35
9 Klämbygel
10 Stjärnskruv 5 x 22
11 Stjärnskruv 5 x 45
12 Kupad bricka
13 Förnkt skruv M6 x 30
Art. 45-878
3
© 2013-03-20 Biltema Nordic Services AB
SäkeRhetSföReSkRifteR
Använd alltid typgodkänd hjälm.
lken skall monteras av en vuxen person.
lken får endast användas under tillsyn av
en vuxen person.
lken får inte dras av ett annat fordon.
lken får inte modieras
Backen skall vara fri från hinder.
lken får inte användas i närheten av
trakerad väg.
Åk ej i för branta backar då detta kan
innebära skaderisk. Isigt och hög hastighet
försämrar styr- och bromsförmågan.
Fötter och händer skall vara placerade på
kälken, får ej sticka utanför pga skaderisk.
Vid utrkning se till att ta bort drag-
snöret, detta för att undvika skade- och
kvävningsrisk.
Kontrollera klädesplagg innan utförkning.
Lösa kläder kan innebära kvävningsrisk.
Spara manualen för framtida bruk.
lken skall kontrolleras före användning,
detta för att se att inga skador nns på
kälken. Vid skada på kälken måste detta åt-
rdas av säkerhetsskäl innan man åker på
den. Endast originaldelar skall användas.
Denna typ av kälke är framförallt avsedd
för barn över 8 år. Mindre barn kan dras
på kälken på omden där annan trak inte
förekommer, eller åka i mycket små backar
under föräldrarnas tillsyn och godkän-
nande.
nöDvänDiga veRktyg
Block- eller ringnyckel 7 mm
Block- eller ringnyckel 10 mm
Spårskruvmejsel
Stjärnskruvmejsel
kontRolleRa föRe använDning
att alla skruvförband är åtdragna
att kälken är monterad enligt anvisningarna
att allt fungerar
OBS! Slvlåsande muttrar förlorar sin låsande
förga om de tas bort och återmonteras.
föRvaRing
Kälken bör förvaras inomhus då den inte
används.
ReSeRvDelaR
Vänd dig till närmaste Biltema-varuhus för
reservdelar.
monteRingSanviSning
1. gg upp alla delar på ett bord och kontrol-
lera att alla detaljer nns.
2. Tryck fast styrbussningarna (G) i ramen.
3. Skruva fast styrröret (E) i styrskidan (D).
Använd till detta: skruv M6 x 40 (5); brickor
M6 (1); självlåsande mutter M6 (2).
4. Fjäder (F) träs över styrröret. OBS! Den
korta piggen på fdern ska tryckas ner i
hålet på den fastsvetsade ringen runt styr-
röret.
5. Tryck styrret med den fastskruvade
styrskidan genom det fastsvetsade röret på
ramen. OBS! Den långa piggen på fjädern
ska placeras i öppningen bakom det fast-
svetsade röret i ramen.
6. Tryck ner ratten på styrret och fäst den
med: skruv M6 x 50 (4); brickor (1); självlå-
sande mutter M6 (2).
7. Fäst draglinan (M) i handtaget (L) genom att
slå en knut på linan. Knyt fast karbinhaken
(N) i linans andra ände.
8. Montera draganordningen på styrskidan
med: skruv M4 x 35 (8); bricka M4 (6); själv-
låsande mutter M4 (7).
