RÖRELSEVAKT, IP44
INTRODUKTION
Rörelsevakten är lämplig för montering utom-
hus. Läs och spara denna manual.
TEKNISKA DATA
Inkoppling: . . . . . . . . . . . . 230 V/AC ~ 50 Hz
Justerbart skymningsrelä: 5 Lux ~ 200 Lux.
Justerbar inkopplingstid: . min. 10 sek. ± 5
sek.
. . . . . . . . . . . . . . . . . . . . . . max. 4 min. ± 1 min.
Max belastning: . . . . . . . . 1000 W
Max lysrör/lågenergilampa: . . . . . . . . . 300 W
Avkänningsområde, horisontellt: .....180°
Räckvidd: . . . . . . . . . . . . . 12 m max. (< 24 °C)
Monteringshöjd: . . . . . . . . 1,8–2,5 m
Skyddsklass: . . . . . . . . . . . IP44
FUNKTIONER
Tidinställning (TIME)
Rörelsevakten kan justeras så att lampan lyser
mellan 10 ± 5 sekunder och 4 ± 1 minuter
(TIME). Vrid från (+) till (-) för att minska lysti-
den.
Ljuskänslighet (LUX)
Rörelsevakten kan justeras för att aktiveras en-
dast i mörker eller både i mörker och dagsljus.
Vrid mot månsymbolen för att rörelsevakten
endast ska aktiveras i mörker.
INSTALLATION
Val av installationsplats
• Lämpligmonteringshöjdärminst2,5m
över marken.
• Kontrolleraattsensorninteskymsavföre-
mål.
• Undvikattmonterarörelsevaktenpåplat-
ser med stora temperaturvariationer; t.ex. i
närheten av utsläpp från luftkonditionering
eller centralvärme.
• Riktaintesensornmotenlampa.
• Sensornärmindreeffektivnärmänniskor
går rakt mot den. Montera därför rörelse-
vakten så att människor korsar avkännings-
området.
Montering
VARNING!
• Rörelsevaktenskainkopplasavbehörig
elektriker.
• Kopplabortströmmeninnanmontering
påbörjas för att undvika elektrisk stöt.
• Sensornsytterhöljefårejöppnas.
1. Stäng av strömmen vid elcentralen/propp-
skåpet.
2. Lossa skruvarna i rörelsevaktens bakstycke
med en kryssmejsel.
3. Ta loss täcklocket av gummi som täcker
kabelöppningen i bakstycket.
4. Fäst bakstycket på väggen i de två hålen
med bifogade skruv och plugg.
5. Anslut strömkablarna till rörelsevaktens
kopplingsdosa enligt kopplingsschemat.
6. Skruva fast rörelsevakten på bakstycket
med skruvarna.
7. Slå på strömmen vid elcentralen/proppskå-
pet igen.
8. Nu kan rörelsevakten testas.
Art. 46-207
Art. 46-208
© 2009 Biltema Nordic Services AB
2

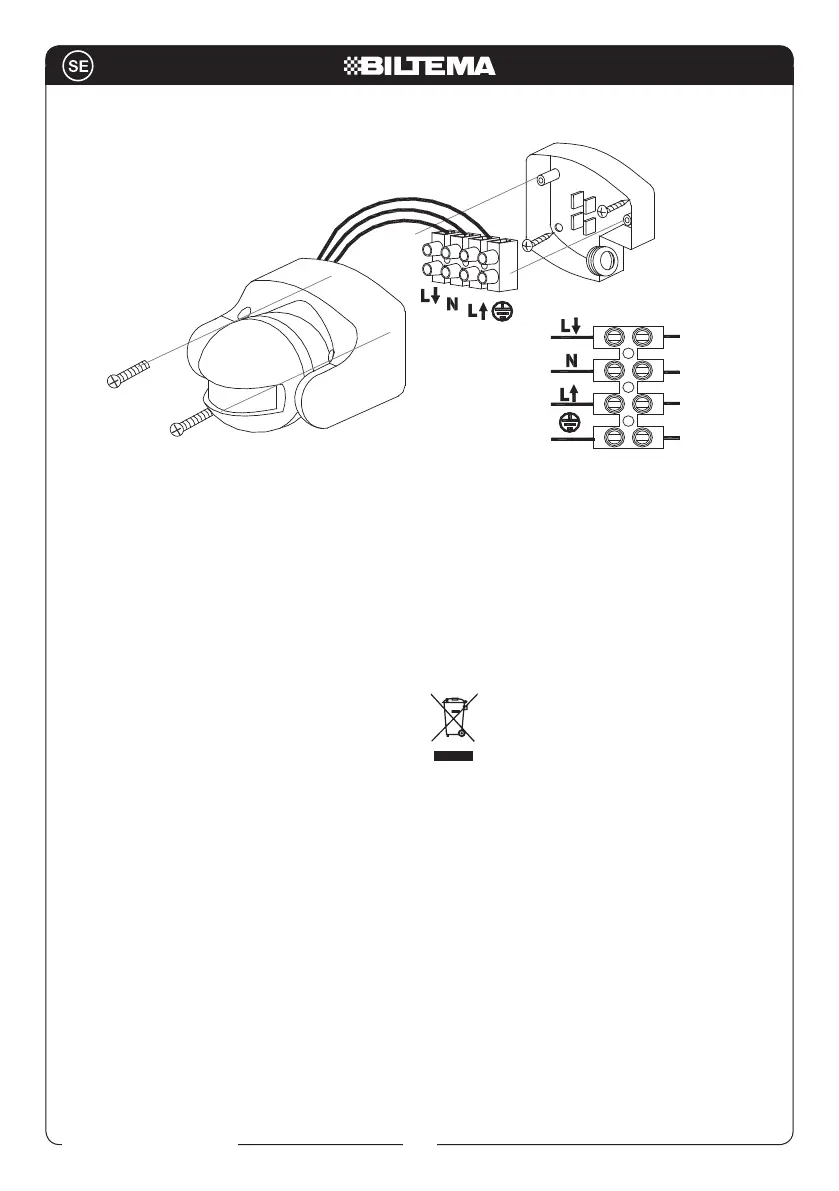

kOPPlINGs- Och
MONteRINGsscheMa
Brun (Fas in) Brun
Blå (Neuatralledare) Blå
Svart( Fas ut) Svart
Jordplint -
aNvÄNDNING/test
1. VridLUXtillsolenochTIMEtillminimum.
2. Gör ett gångtest och kontrollera att lampan
tänds när du passerar önskat område, an-
nars rikta om och justera sensorn innan du
provar igen.
Återvinn oönskat material i stället för att
slänga det bland soporna. Alla
maskiner, tillbehör och förpackningsma-
terial skall sorteras och lämnas till en
återvinningscentral och där kasseras på ett
miljövänligt sätt.
Art. 46-207 Vit/Hvit/Valkoinen/Hvid
Art. 46-208 Svart/Sort/Musta/Sort
Art. 46-207
Art. 46-208
© 2009 Biltema Nordic Services AB
3
BEVEGELSESVAKT, IP44
INNLEDNING
Bevegelsesvakten er egnet for montering
utendørs. Les og ta vare på denne bruksanvis-
ningen.
TEKNISKE DATA
Innkopling: . . . . . . . . . . . . . 230 V/AC ~ 50 Hz
Justerbart skumringsrelé: 5 lux ~ 200 lux
Justerbar innkoplingstid: . min. 10 sek.
± 5 sek.
. . . . . . . . . . . . . . . . . . . . . . maks. 4 min.
± 1 min.
Maks. belastning: . . . . . . . 1000 W
Maks. lysrør/sparepære: . . 300 W
Dekningsvinkel, horisontalt: . . . . . . . . 180°
Rekkevidde: . . . . . . . . . . . 12 m maks.
(< 24 °C)
Monteringshøyde: . . . . . . 1,8–2,5 m
Beskyttelsesgrad: . . . . . . . IP44
FUNKSJONER
Tidsinnstilling (TIME)
Bevegelsesvakten kan justeres slik at lampen
lyser mellom 10 ± 5 sekunder og 4 ± 1 minutter
(TIME). Vri fra (+) til (-) for å minske lystiden.
Lysfølsomhet (LUX)
Bevegelsesvakten kan justeres for å aktiveres
kun i mørket eller både i mørke og dagslys. Vri
mot månesymbolet for at bevegelsesvakten
skal aktiveres kun i mørket.
INSTALLASJON
Valg av installasjonssted
• Passemonteringshøydeerminst2,5m
over bakken.
• Kontrolleratsensorenikkedekkesaven
gjenstand.
• Unngååmonterebevegelsesvaktenpåste-
der med store temperaturvariasjoner, f.eks.
i nærheten av utslipp fra luftkondisjonering
eller sentralvarme.
• Rettikkesensorenmotenlampe.
• Sensorenermindreeffektivnårmennesker
går rett mot den. Monter derfor beve-
gelsesvakten slik at mennesker krysser
dekningsområdet.
Montering
ADVARSEL!
• Bevegelsesvaktenskalinnkoblesavkvali-
sert elektriker.
• Koblefrastrømmenførmonteringigang-
settes for å unngå elektrisk støt.
• Sensorensytterdekselmåikkeåpnes.
1. Steng av strømmen i elsentralen/sikrings-
skapet.
2. Løsne skruene i bevegelsesvaktens bak-
stykke med en skrutrekker med krysspor.
3. Løsne dekklokket av gummi som dekker
kabelåpningen i bakstykket.
4. Fest bakstykket på veggen i de to hullene
med medfølgende skrue og plugg.
5. Koblestrømkablenetilbevegelsesvaktens
koblingsboks i samsvar med koblingsskje-
maet.
6. Skru bevegelsesvakten fast på bakstykket
med skruene.
7. Slå på strømmen i elsentralen/sikringsska-
pet igjen.
8. Nå kan bevegelsesvakten testes.
