Art. 71-7620
© 2019-09-02 Biltema Nordic Services AB
GARAGEINREDNING
GARASJEINNREDNING
AUTOTALLIN KALUSTEET
GARAGEINDRETNING
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 71-7620
2
© 2019-09-02 Biltema Nordic Services AB
SE
GARAGEINREDNING
SPECIFIKATIONER
Yttermått, komplett modul:
3300 x 472 x 1925 mm (bxdxh).
INTRODUKTION
s och spara denna bruksanvisning.

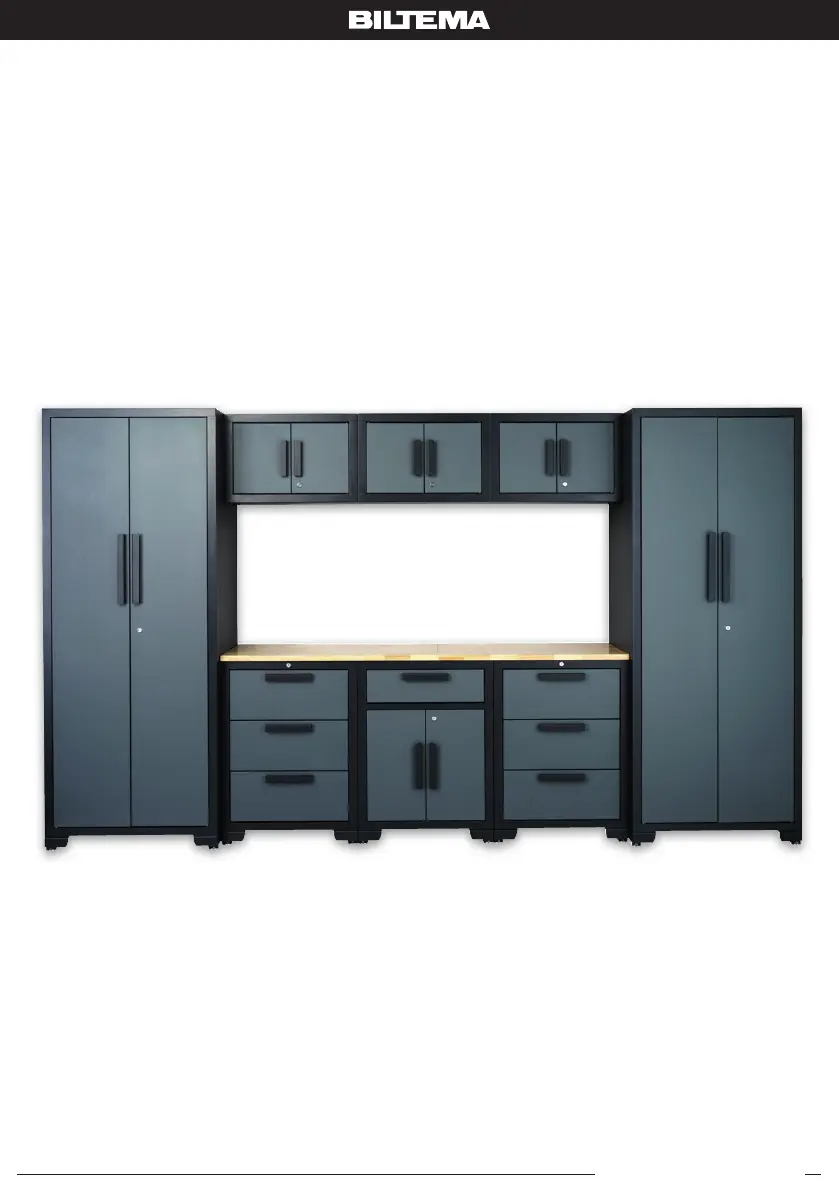

Garageskåp 71-7620 är ett utbyggbart förvaringssys-
tem som ska monteras och användas enligt anvis-
ningarna i denna bruksanvisning. Produkten får inte
modi eras.
Medföljande enheter
Enhet Garderob x 2 Skåphurts x 1 dhurts x 2 Väggsp x 3 nkskiva x 1
Mått (mm) 750x472x1930 600x410x830 600x410x830 600x312x400 1803x427x25
Hyllplan, max 68 kg - - -
da, max - 35 kg 35 kg - -
Botten, max 100 kg 68 kg - 45 kg
Överdel, max 68 kg 100 kg 100 kg -
Skruvar/beslag
Enhet Garderob Skåphurts Lådhurts Väggsp
M6 Mutter (1) 4 st. 4 st. 4 st. 4 st.
Bricka (2) 4 st. 2 st. 2 st. 4 st.
Nyckel (3), 3 st.
M6 x 50 skruv (4) 4 st. 2 st. 2 st. 4 st.
M6 x 12 skruv (5) 20 st. 24 st. 24 st. 4 st.
M5 x 12 skruv (6) 4 st. 6 st. 6 st. 4 st.
Fötter (7) 4 st. 4 st. 4 st. 0 st.
Hyllplan (8) 3 st. 1 st. 0 st. 0 st.
PRODUCT ASSEMBLY
PAGE 5 OF 12
PRODUCT ASSEMBLY
PAGE 6 OF 12
1-Drawer 2-Door Cabinet
2-Door Base C abinet
Wall Cabinet
Locker
PRODUCT ASSEMBLY
PAGE 5 OF 12
PRODUCT ASSEMBLY
PAGE 6 OF 12
1-Drawer 2-Door Cabinet
2-Door Base Cabinet
Wall Cabinet
Locker
PRODUCT ASSEMBLY
PAGE 5 OF 12
PRODUCT ASSEMBLY
PAGE 6 OF 12
1-Drawer 2-Door Cabinet
2-Door Base Cabinet
Wall Cabinet
Locker
PRODUCT ASSEMBLY
PAGE 7 OF 12
PRODUCT ASSEMBLY
PAGE 8 OF 12
1
1 2 3
2
3
PRODUCT ASSEMBLY
PAGE 3 OF 12
PRODUCT ASSEMBLY
PAGE 4 OF 12
Art. 71-7620
3
© 2019-09-02 Biltema Nordic Services AB
SE

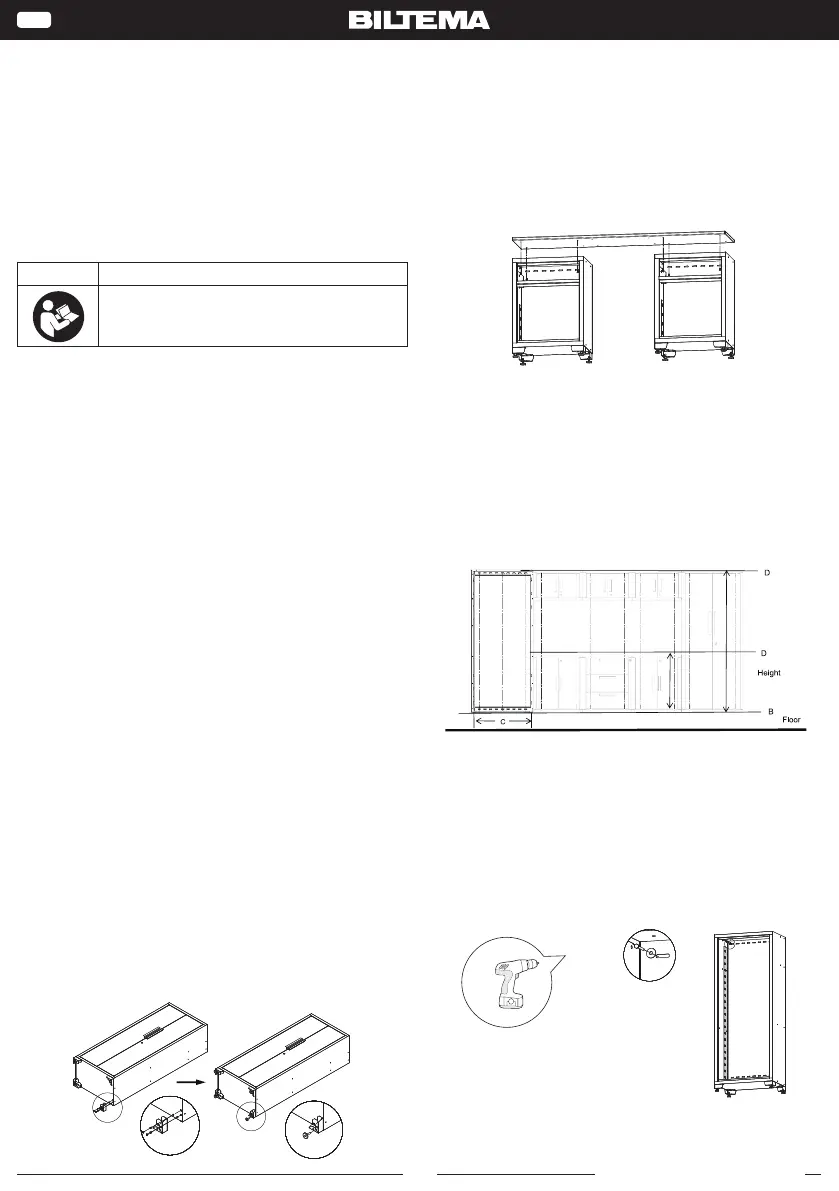

Hyllplan:
1. Välj lämpliga spår i skåpen och för försiktigt in
hyllplanen.
2. Kontrollera att hyllplanen är stabilt monterade.
Arbetsbänk:
1. Öppna dörrarna eller ta bort lådan för att ge plats
för arbetsbänkens montering.
2. Placera arbetsbänken på skåpen och fäst med 4
st. skruvar på varje skåp.
SÄKERHETSFÖRESKRIFTER
Produkten ska monteras av minst 2 personer.
Produkten får inte modi eras.
Produkten måste förankras väggen.
Produkten får inte överbelastas.
Produkten får inte monteras/användas av barn
utan uppsikt.
Öppna inte  er än 1 skåp/låda åt gången, risk för
instabilitet.
Förklaring till symboler på förpackningen
Symbol Defi nition
En bruksanvisning medföljer produkten.
UPPACKNING
VARNING! RISK FÖR KVNING. HÅLL
EMBALLAGE BORTA FRÅN SMÅ BARN.
1. Placera förpackningen på golvet.
2. Ta bort allt emballage och lämna till återvinning.
3. Kontrollera förndelsen är komplett och hel.
MONTERING/INSTALLATION
OBS! Två personer krävs för att montera och instal-
lera garageskåpet.
Rekommenderade verktyg:
• Skiftnyckel
• Vattenpass
• Måttband
• Vinkelhake
• Penna
Kryssmejsel 6 mm PH
Spårmejsel 5 mm
• Skruvdragare
Montering
Handtag:
1. Skruva loss handtagen från insidan på dörrar/lå-
dor.
2. st handtagen på framsidan med två skruvar
M5x12 (6).
Fötter:
1. gg garderoben och hurtsarna med baksidan
mot golvet.
2. Montera fötterna med skruvar M6x12 (5).
Installation på väggen
1. Mät enheterna med ett måttband och skriv upp
tten.
2. Bestäm hur högt garageskåpet ska installeras
från golvet (80 – 105 mm), och gör en horisontell
markering på väggen (linje B).
3. Markera skåpens höjd från linje B (linje D/D).
4. Markera garderobens bredd (linje C). OBS! Garde-
roben bör fästas i två reglar.
PRODUCT ASSEMBLY
PAGE 7 OF 12
PRODUCT ASSEMBLY
PAGE 8 OF 12
PRODUCT ASSEMBLY
PAGE 7 OF 12
PRODUCT ASSEMBLY
PAGE 8 OF 12
PRODUCT ASSEMBLY
PAGE 9 OF 12
PRODUCT ASSEMBLY
PAGE 10 OF 12
ng upp garderoben och väggskåpet på väggen
1. Linjera garderobens ovandel på den översta mar-
keringen på väggen (D).
2. st garderoben i reglar med skruvar M5x50 (4)
och brickor.
3. st övriga enheter på samma sätt.
PRODUCT ASSEMBLY
PAGE 9 OF 12
PRODUCT ASSEMBLY
PAGE 10 OF 12
