Side 1/9

Art. 86-5577_5579

Fönstermarkis

Vindusmarkise

ikkunamarkiisi

Vinduesmarkise

Tillverkat för Biltema Sweden AB, Box 567, 581 07 Linköping. Tel: +46 77 520 00 00.

Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609.

Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J. Tlf.: +45 70 80 77 70. www.biltema.com

Original manual

Art. 86-5577_5579

Vindusmarkise

tekniska data

Kassett, armar och frontprol av lackerat aluminium.

Max. utfall, duk: 70 cm.

Bredd:

86-5577: 1,3 m

86-5578: 1,5 m

86-5579: 1,7 m

Färg: Grå.

anVÄndninGsOmrÅde

Denna fönstermarkis är avsedd att användas för solavskärmning.

OBS! Vid hård vind, starkt regn, hagel eller snö så skall fönstermar-

kisen fällas in!

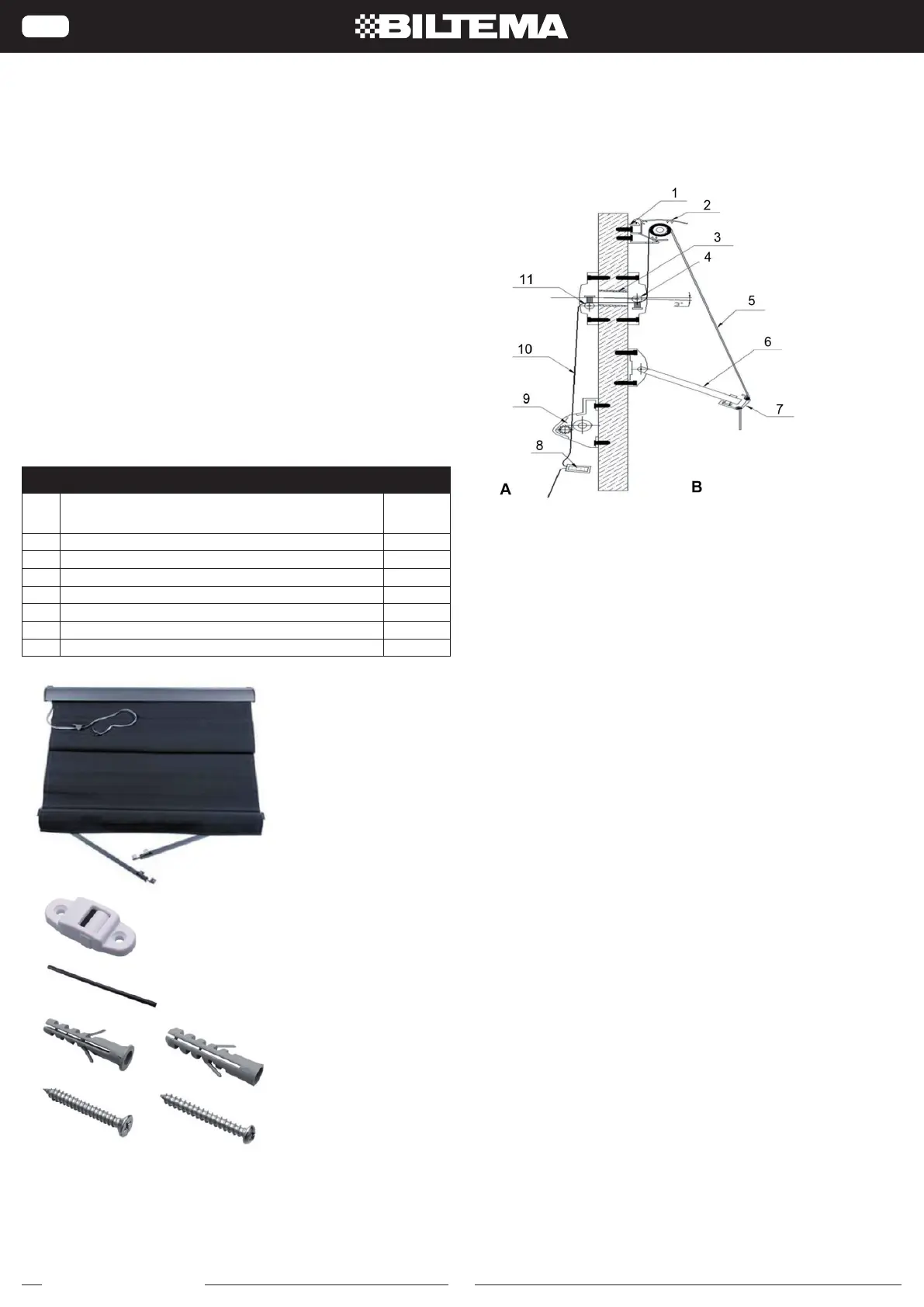

kOmPOnentLista

nr deL antaL

Markiskassett med duk, armar, frontprol, hissband,

bandlås och bandknopp.

1 st.

2 Väggfäste för markiskassett. 2 st.

3 Brytbeslag 2 st.

4 Gummigenomföring, ø18mm. 1 st.

5 Expanderplugg, ø6mm. 4 st.

6 Skruv (M4 x 30 mm), rostfritt stål. 4 st.

7 Expanderplugg, ø8mm. 10 st.

8 Skruv (M5 x 40 mm), rostfritt stål. 10 st.

(1)

(2)

(3)

(1) (1)

mOnterinG

OBS! Läs monteringsinstruktionerna noggrant och följ dem steg för

steg. Vi rekommenderar att två personer deltar vid monteringen.

OBS! Endast skruv och fästen för montering mot sten/betong

medföljer. Önskar du fästa kassetten mot underlag av trä, måste du

införskaffa lämplig träskruv för detta

Följande verktyg behövs:

• Borrhammare alt. slagborrmaskin.

• Skruvdragare.

• För infästning mot sten: Betong/stenborr, ø6mm och ø8mm

och ø18mm.

• För infästning mot trä: Träborr, ø3,5mm, ø8mm och ø18mm.

• Skruvdragare alt. stjärnskruvmejsel.

• Tum-/meterstock.

• Märkpenna.

• Vattenpass.

uPPackninG

Efter uppackning, ta undan allt emballage och lämna till återvinning.

Kontrollera att alla delar medföljer och att de är hela. Montera inte

fönstermarkisen om delar saknas eller är skadade.

mOnterinGsanVisninG

Fönstermarkisen kan monteras för invändig eller för utvändig

manövrering. Du kan också bestämma om hissbandet skall vara på

höger eller vänster sida om fönstret. Markisen levereras alltid med

hissbandet monterat på vänster sida, utifrån sett. Önskar du byta

sida, gör detta innan du monterar fönstermarkisen.

Byt sida För hissBand

1. Avlägsna kassettens plastkåpor (höger och vänster), genom att

skruva ut skruvarna.

2. Rulla av hissbandet från rullen och linda om den på rullen på

markisens andra sida.

3. Sätt tillbaka plastkåporna och fäst skruvarna.

mOntera Fönstermarkisen

1. Säkerställ att underlaget är stabilt och fast. Montera ej på putsat

tegel eller väggar med sprickor.

2. Märk noggrant ut monteringshålen för väggfästena. Dessa pla-

ceras lämpligen ca 150 mm in från markiskassetens sidor och

med det övre hålet ca 150 mm ovanför fönsternischen (se Fig. 2).

Art. 86-5577_5579

3. Borra hål, sätt i expanderplugg (ø8mm) och skruva fast vägg-

fästena med skruv (M5). Vid infästning mot trävägg: Använd

ø3,5mm träborr. Skruva fast med träskruv (utan plugg).

4. Tryck fast markiskasseten till väggfästena. Ett klickljud skall

höras när den låses på plats.

Fig. 2: Mått för borrhål. A = fallarmarnas längd + 15 mm. B = Kas-

setens längd - 300 mm.

utVÄndiG manöVrerinG

1. Skruva fast bandlåset på ytterväggen, på lämplig höjd. Använd

plugg (ø8mm) och skruv (M5).

2. Märk ut hålen för armarnas infästning. Borra hål och skruva fast

med plugg (ø8mm) och skruv (M5).

3. Vid infästning mot trävägg: Använd ø3,5mm träborr. Skruva

fast med träskruv (utan plugg).

inVÄndiG manöVrerinG

1. Märk ut hål för gummigenomföringen (ø18mm), enligt Fig. 2.

Borra hål i väggen. Håltagning skall göras med 3° lutning utåt,

för att förhindra eventuellt regn- eller kondensvatten från att

rinna in i bostaden. Avlägsna borrdammet.

2. Skär till genomföringen så att den är lika lång som borrhålet.

För in den i väggen.

3. Märk ut och borra hål för brytbeslagen, in- och utvändigt. Mon-

tera med plugg (ø6mm) och skruv (M4). Vid infästning mot

trävägg: Skruva fast med träskruv (utan plugg).

4. Skruva fast bandlåset på innerväggen, på lämplig höjd. Använd

plugg (ø8mm) och skruv (M5). Vid infästning mot trävägg:

Skruva fast med träskruv (utan plugg).

5. Trä hissbandet genom det yttre brytbeslaget, gummigenomför-

ingen, det inre brytbeslaget och bandlåset. Knyt fast band-

knoppen (se Fig. 3 och Fig. 4).

Fig. 3: Montage för invändig manövrering. A = insida, B = utsida.

Fig. 4: Färdigmonterad fönstermarkis, invändig manövrering.

demOnterinG

1. Fäll in markisduken helt innan du monterar ner fönstermarkisen.

2. Följ monteringsanvisningarna i omvänd ordning.

3. Kvarstående borrhål i vägg måste förseglas fackmannamässigt.

anVÄndninG

För att fälla ut och in fönstermarkisen, dra hissbandet till önskat

läge. Lås hissbandet i bandlåset genom att dra hissbandet ovanför

bandlåset något i sidled.

sÄkerhet

• Se till att inga obehöriga vistas i närheten vid montering eller

justering av fönstermarkisen

• Montera inte fönstermarkisen om delar saknas eller är skadade.

• Håll barn under uppsikt så att de inte leker med produkten.

• Produkten får ej modieras.

• Markisduken skall fällas in omedelbart vid hård vind, starkt

regn, hagel eller snö.

• Kontrollera regelbundet så att alla fästen sitter stadigt. Dra åt

skruv om det behövs.

• Använd inte fönstermarkisen om den är skadad, eller om någon

infästning inte sitter stadigt.

• Manövrera inte fönstermarkisen vid minusgrader.

• Manövrera inte fönstermarkisen om det är snö på den.

• Ha aldrig föremål hängande på markisen.

renGörinG

Metalldelar (kassett, armar och fästen) kan rengöras med fuktad

trasa och endast ett milt rengöringsmedel. Använd inte starka eller

slipande rengöringsmedel.

Markisduken skall rengöras varje halvår med ljummet vatten och

milt rengöringsmedel. Låt tyget torka helt. Endast lufttorkning.

FörVarinG

Om fönstermarkisen skall läggas undan, är viktigt att duken först är

ren och helt torr. Förvaras oåtkomligt för barn.

miLJö

Följ lokala anvisningar om avfallshantering.
