Side 1/4
Art. 86-655_657, 86-6551, 84-471_474
1
© 2024-09-27 Biltema Nordic Services AB
SE
BRUKSANVISNING I ORIGINAL
REDUCERINGSHYLSA
MONTERING
1. Placera eventuellt en stödhylsa i röret beroende
på valt rör. Biltema rekommenderar stödhylsa för
halvhårda och mjuka kopparrör.
2. Placera reduceringshylsan i klämringskopplingen
enligt bild 1, men utan kmring.
3. Drag åt muttern för hand och ytterligare cirka ett
kvarts varv med verktyg ända tills det hörs ett
svagt klickljud. Reduceringshylsan har nu delat sig
på mitten, se bild 2.
PRODUKTBESKRIVNING
Produktens avsedda användningsområde
Reduceringshylsa är en hylsa för klämrings-
kopplingar. Den möjligr enkla övergångar fn en
större rördimension till en mindre, till exempel från
15 till 12 mm.

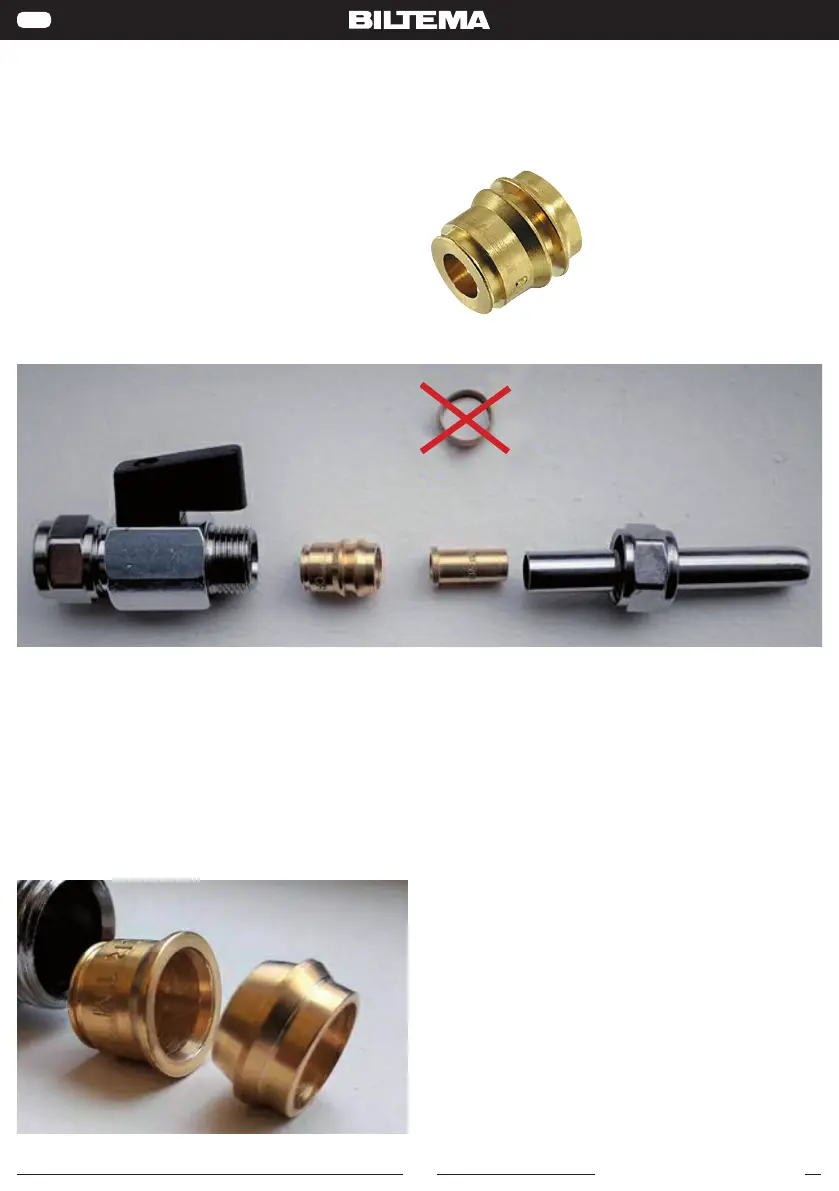

Bild 1
Bild 2
4. Därefter spänns muttern ytterligare:
12 x 10 mm ...MIN 1 ............MAX 1 ¼
15 x 10 mm ...MIN 1 ............MAX 1 ¼
15 x 12 mm ...MIN 1 ¼ ........MAX 1 ½
22 x 15 mm ...MIN 1 ¼ ........ MAX 1 ½
28 x 22 mm ..MIN 1 ¼ ........MAX 1 ½
OBS! Det rekommenderas att smörja delarna med
Biltemas rörgängspasta vid monteringen.
OBS! Används smörjmedel ska det vara godkänt för
dricksvatten.
v
Art. 86-655_657, 86-6551, 84-471_474
2
© 2024-09-27 Biltema Nordic Services AB
NO
MONTERING
1. Plasser eventuelt en sttehylse i røret, avhengig
av valgt rør. Biltema anbefaler sttehylse for halv-
harde og myke kobberrør.
2. Plasser reduksjonshylsen i klemringskoblingen
som vist på bilde 1, men uten klemring.
3. Stram mutteren for hånd og ytterligere cirka en
kvart omdreining med verktøy, til du hører et svakt
klikk. Nå har reduksjonshylsen delt seg på midten,
se bilde 2.
PRODUKTBESKRIVELSE
Produktets tiltenkte bruk
Reduksjonshylsen er en hylse for klemringskoblinger.
Den forenkler overganger fra srre til mindre
rørdimensjoner, for eksempel fra 15 til 12 mm.
Bilde 1
Bilde 2
4. Deretter strammes mutteren ytterligere:
12 x 10 mm ...MIN. 1 ...........MAKS. 1 ¼
15 x 10 mm ...MIN. 1 ...........MAKS. 1 ¼
15 x 12 mm ...MIN. 1 ¼ .......MAKS. 1 ½
22 x 15 mm ... MIN. 1 ¼ ....... MAKS. 1 ½
28 x 22 mm ..MIN. 1 ¼ ....... MAKS. 1 ½
OBS! Det anbefales å smøre delene med Biltemas
rørgjengepasta ved montering.
OBS! Hvis det brukes smøremiddel, må det være
godkjent for drikkevann.
ORIGINAL BRUKSANVISNING
REDUKSJONSHYLSE
Art. 86-655_657, 86-6551, 84-471_474
3
© 2024-09-27 Biltema Nordic Services AB
FI
ALKUPERÄISET OHJEET
SUPISTUSHYLSY
ASENNUS
1. Aseta putkeen tarvittaessa tukihylsy valitun
putken mukaan. Biltema suosittelee tukihylsyä
pehmeille ja puolikoville kupariputkille.
2. Aseta supistushylsy puserrusliittimeen kuvan 1
mukaisesti, mutta ilman puristusrengasta.
3. Kiristä mutteria käsin ja vielä noin neljänneskierros
työkalulla, kunnes kuulet heikon naksahduksen.
Supistushylsy on nyt jakautunut keskeltä, katso
kuva 2.
TUOTTEEN KUVAUS
Tuotteen käyttötarkoitus
Supistushylsy on hylsy puserrusliittimille. Sen avulla
tehdään yksinkertainen siirtymä suuremmasta
putkikoosta pienempään, esim. 15 mm:stä 12 mm:iin.
Kuva 1
Kuva 2
4. Tämän jälkeen mutteria kiristetään vielä:
12 x 10 mm ... VÄHINTÄÄN 1 ........ ENINTÄÄN 1 ¼
15 x 10 mm ... VÄHINTÄÄN 1 ........ ENINTÄÄN 1 ¼
15 x 12 mm ...VÄHINTÄÄN 1 ¼ .... ENINTÄÄN 1 ½
22 x 15 mm ... VÄHINTÄÄN 1 ¼ .... ENINTÄÄN 1 ½
28 x 22 mm ..VÄHINTÄÄN 1 ¼ .... ENINTÄÄN 1 ½
HUOM! Suosittelemme osien voitelua Bilteman
putkikierretahnalla asennuksen yhteydessä.
HUOM! Jos käytät voiteluainetta, sen on oltava
juomavesikäyttöön hyväksyttyä.
