Side 1/4
Art. 87-1001_1006
1
© 2011-09-13 Biltema Nordic Services AB
SE
Version 1.0
EXPANDERSPIK
Metallinfästning för montage av t.ex. reglar, syll, takjärn
och rörupphängningar i massiva material som betong,
natursten, fulltegel, etc. Av härdat fjäderstål, elförsinkat
minst 5 μm.
MONTAGE MED EXPANDERSPIK
•ärenkeltochsnabbtattutföra.
•gerettbrandhärdigtmontage.
•gördetlättattförsänkaspikenförespackling.
1. Borra ett hål genom
byggdelen och in i un-
derlaget.
Benämning Dimensioner Montage Lastförmåga
d
nom
L t
fix
d
0
h
nom
N
rec
V
rec
N
rec
V
rec
Expanderspik
Spikdiameter
mm
Spiklängd
mm
Byggdelens
tjocklek
(max.) mm
Borrdiameter
mm
Sättdjup
(min.) mm
Betong 25 N/mm
2
Massiv mursten kl. 15
Rekom-
menderad
draglast kN
Rekommen-
derad tvärlast
kN
Rekom-
menderat
draglast kN
Rekommen-
derat tvärlast
kN
5 x 26 5 26 6 5 20 0,30 0,40 - -
5 x 50 5 50 30 5 20 0,30 0,40 - -
6 x 30 6 30 3 6 25 0,70 1,00 0,50 0,80
6 x 60 6 60 30 6 30 0,70 1,00 0,50 0,80
6 x 80 6 80 50 6 30 0,70 1,00 0,50 0,80
6 x 100 6 100 70 6 30 0,70 1,00 0,50 0,80
8 x 70 8 70 30 8 40 1,00 1,30 0,80 1,10
8 x 90 8 90 50 8 40 1,00 1,30 0,80 1,10
8 x 110 8 110 70 8 40 1,00 1,30 0,80 1,10
8 x 130 8 130 90 8 40 1,00 1,30 0,80 1,10
2. Rensa hålet ordentligt.
3. Slå i en expanderspik. 4. Montaget är klart.
GÖR SÅ HÄR:
Rekommenderad lastförmåga är maximum i betong ≥ C20/25 (B20).
Rekommenderad lastförmåga är maximum för en enkel spik i massiv mursten med en tryck-
hållfasthet på minimum 15 N/mm
2
.
Säkerhetsfaktorn ≥ 3är inräknad.
1 kN≈kg.

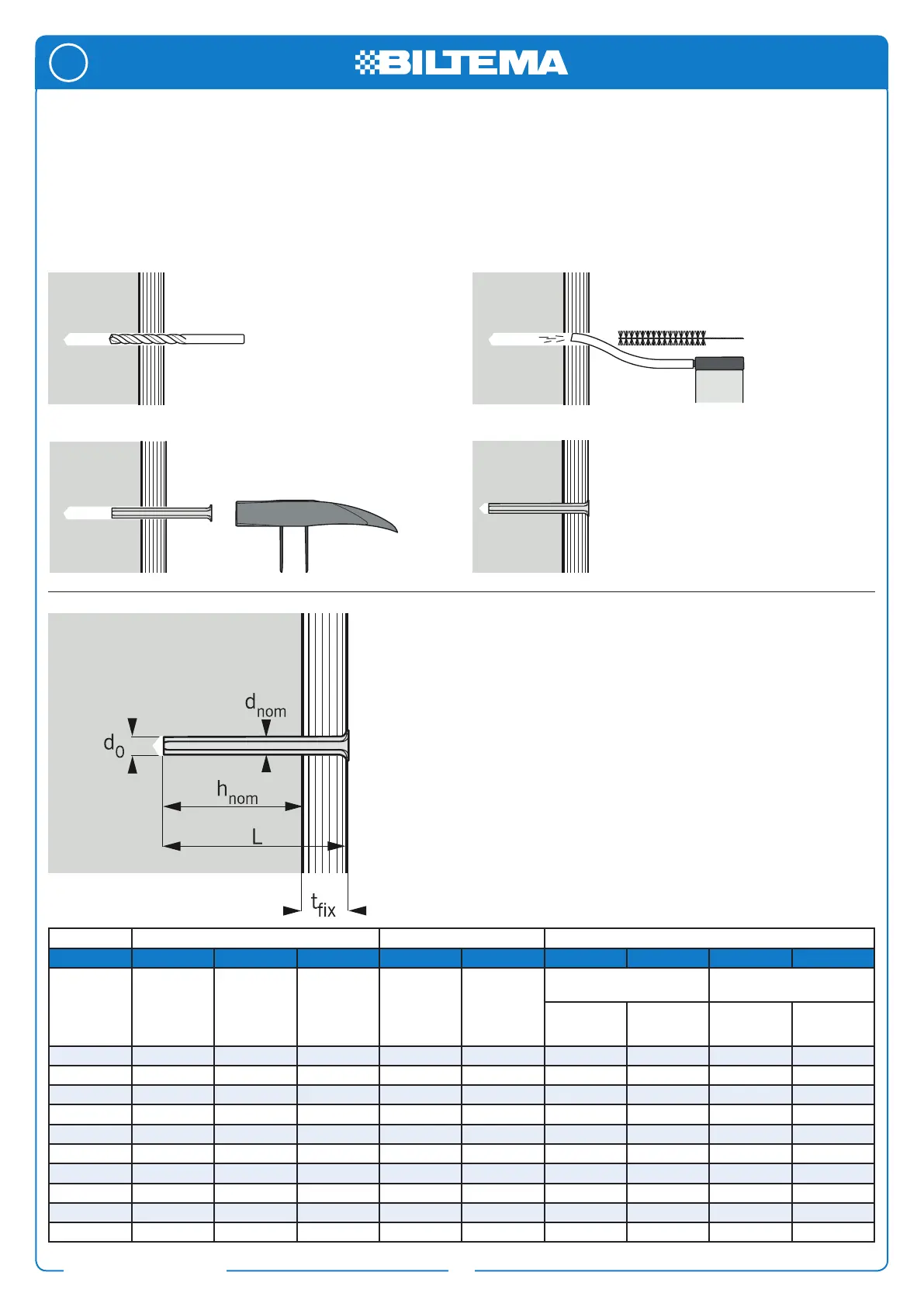

Art. 87-1001_1006
2
© 2011-09-13 Biltema Nordic Services AB
NO
Version 1.0
EKSPANSJONSSPIKER
Metallinnfesting for montering av f.eks. stendere, bunns-
viller og røroppheng i massive materialer som betong,
naturstein, tegl, etc. Av herdet fjærstål, elforsinket minst
5 μm.
MONTERING MED EKSPANSJONSSPIKER
•erenkeltograsktåutføre.
•girenbrannsikkermontering.
•gjørdetlettåforsenkespikerenførsparkling.
1. Bor et hull gjennom
byggdelen og inn i
underlaget.
Benevnelse Dimensjoner Montering Bæreevne
d
nom
L t
fix
d
0
h
nom
N
rec
V
rec
N
rec
V
rec
Ekspansjons-
spiker
Spiker-
diameter
mm
Spikerlengde
mm
Byggdelens
tykkelse
(maks.) mm
Bordiameter
mm
Settedybde
(min.) mm
Betong 25 N/mm
2
Massiv murstein kl. 15
Anbefalt
trekklast
kN
Anbefalt
tverrlast
kN
Anbefalt
trekklast
kN
Anbefalt
tverrlast
kN
5 x 26 5 26 6 5 20 0,30 0,40 - -
5 x 50 5 50 30 5 20 0,30 0,40 - -
6 x 30 6 30 3 6 25 0,70 1,00 0,50 0,80
6 x 60 6 60 30 6 30 0,70 1,00 0,50 0,80
6 x 80 6 80 50 6 30 0,70 1,00 0,50 0,80
6 x 100 6 100 70 6 30 0,70 1,00 0,50 0,80
8 x 70 8 70 30 8 40 1,00 1,30 0,80 1,10
8 x 90 8 90 50 8 40 1,00 1,30 0,80 1,10
8 x 110 8 110 70 8 40 1,00 1,30 0,80 1,10
8 x 130 8 130 90 8 40 1,00 1,30 0,80 1,10
2. Rens hullet ordentlig.
3. Slå i en ekspansjons-
spiker.
4. Monteringen er ferdig.
GJØR SLIK:
Anbefalt bæreevne er maksimum i betong ≥ C20/25 (B20).
Anbefalt bæreevne er maksimum for en enkel spiker i massiv murstein med en trykkfasthet på
minimum 15 N/mm
2
.
Sikkerhetsfaktoren ≥ 3 er iberegnet.
1 kN≈kg.

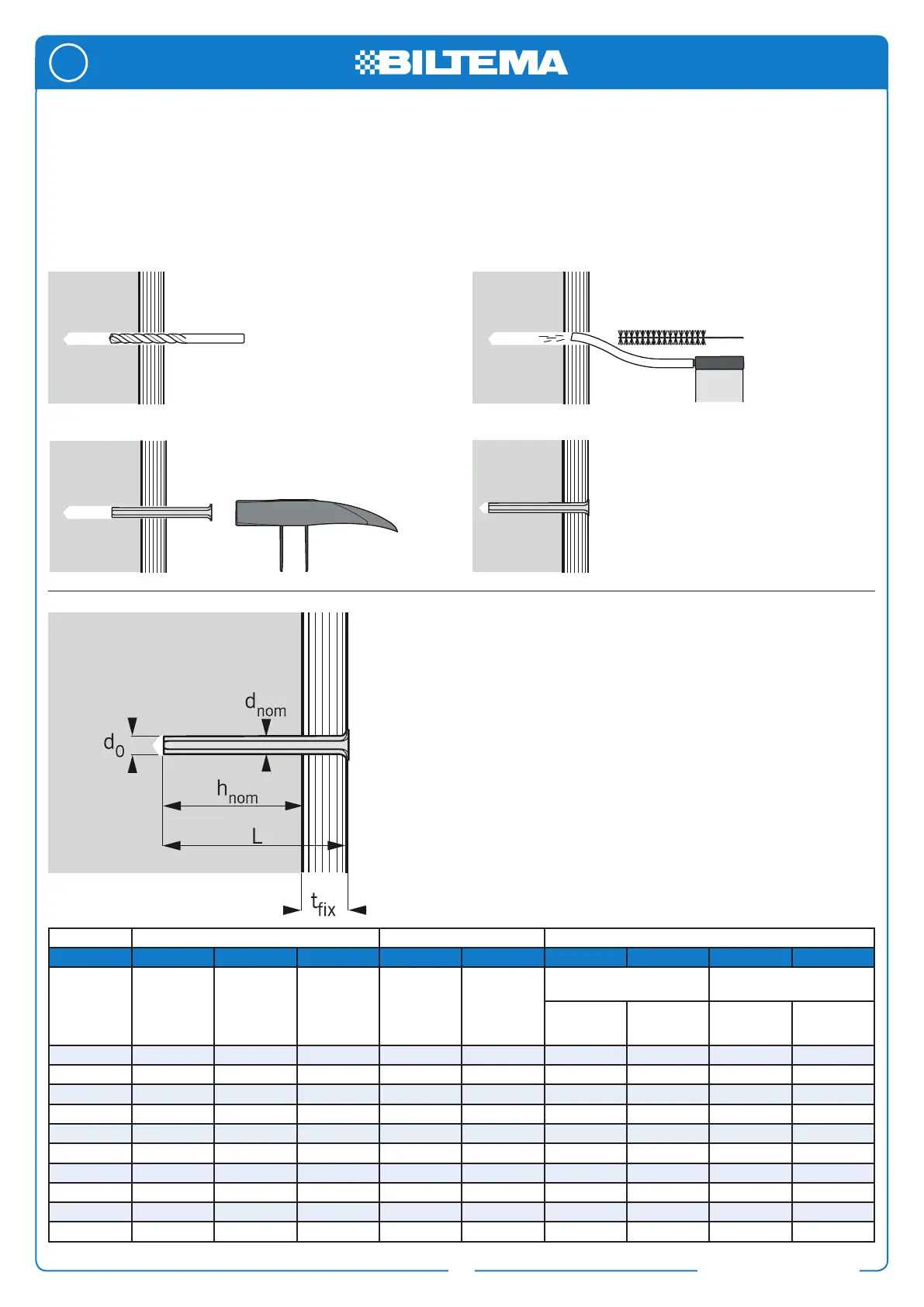

Art. 87-1001_1006
3
© 2011-09-13 Biltema Nordic Services AB
Version 1.0
FI
PIKANAULA
Metallin kiinnittämiseen massiiviin materiaaleihin, kuten
betoniin, luonnonkiveen tai tiileen. Esimerkiksi alushirsille,
kattoraudoille tai putkille. Karkaistua jousiterästä. Vähin-
tään 5 μm:n sähkösinkitys.
PIKANAULOILLA KIINNITTÄMINEN
•sujuuhelpostijanopeasti
•onpalonkestävää
•helpottaanaulanupottamistaennenrappaamista.
1. Poraa asennettavan
esineen läpi reikä siten,
että se ulottuu alla
olevaan materiaaliin
saakka.
Nimi Mitat Asennus Kantokyky
d
nom
L t
fix
d
0
h
nom
N
rec
V
rec
N
rec
V
rec
Pikanaula
Naulan
läpimitta,
mm
Naulan
pituus,
mm
Asennetta-
van kohteen
paksuus, mm
Porattavan
reiän
läpimitta, mm
Pienin asen-
nussyvyys,
mm
Betoni 25 N/mm
2
Massiivirappauksen
luokitus 15
Suositeltu
vetokuormi-
tus kN
Suositeltu
poikittaisku-
ormitus kN
Suositeltu
vetokuormi-
tus kN
Suositeltu
poikittaisku-
ormitus kN
5 x 26 5 26 6 5 20 0,30 0,40 - -
5 x 50 5 50 30 5 20 0,30 0,40 - -
6 x 30 6 30 3 6 25 0,70 1,00 0,50 0,80
6 x 60 6 60 30 6 30 0,70 1,00 0,50 0,80
6 x 80 6 80 50 6 30 0,70 1,00 0,50 0,80
6 x 100 6 100 70 6 30 0,70 1,00 0,50 0,80
8 x 70 8 70 30 8 40 1,00 1,30 0,80 1,10
8 x 90 8 90 50 8 40 1,00 1,30 0,80 1,10
8 x 110 8 110 70 8 40 1,00 1,30 0,80 1,10
8 x 130 8 130 90 8 40 1,00 1,30 0,80 1,10
2. Puhdista reikä huolelli-
sesti.
3. Lyö pikanaula reikään. 4. Asennus on valmis.
TEE NÄIN:
Suositeltu suurin kantokyky betonissa ≥ C20/25 (B20).
Suositeltu kantokyky yhdelle naulalle massiivirappauksessa, kun painokestävyys on vähintään
15 N/mm
2
.
Varmuuskerroin ≥ 3.
1 kN≈kg.
