Side 1/40
Art. 17-696
© 2016-08-08 Biltema Nordic Services AB
Original manual (SE)
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

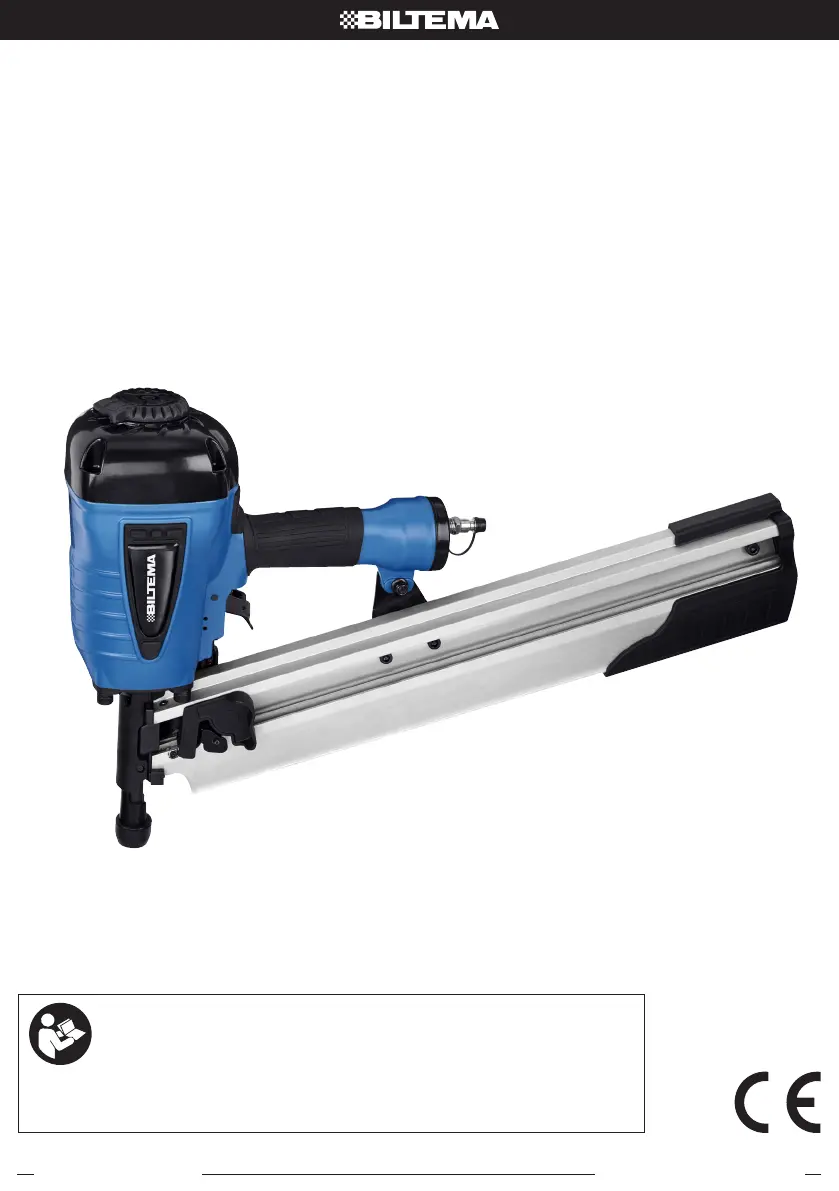

SPIKPISTOL • SPIKERPISTOL
NAULAIN • SØMPISTOL
FN 21A
SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första
gången! Spara bruksanvisningen i anslutning till spikpistolen för framtida bruk.
NO – Les gjennom hele bruksanvisningen og forstå innholdet før produktet brukes! Ta vare på
bruksanvisningen for fremtidig bruk.
FI – Lue käyttöopas kokonaan ajatuksella ennen kuin käytät tuotetta ensimmäisen kerran! Säilytä
käyttöopasta naulaimen kanssa myöhempää käyttöä varten.
DK – Læs hele brugsanvisningen, og vær sikker på, at du har forstået indholdet, inden du bruger
produktet første gang! Opbevar brugsanvisningen sammen med sømpistolen til senere brug.
Art. 17-696
2
© 2016-08-08 Biltema Nordic Services AB
Art. 17-696
3
© 2016-08-08 Biltema Nordic Services AB
SE
ORIGINAL MANUAL
SPIKPISTOL FN 21A
INNEHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. UPPACKNING OCH INSTALLATION
7. ANVÄNDNING OCH HANDHAVANDE
8. TRANSPORT & FÖRVARING
9. REPARATION OCH UNDERHÅLL
10. MILJÖ
1. INTRODUKTION
Dessa instruktioner har skrivits för att göra det enkla-
re för operatören att använda maskinen på ett säkert
sätt. Läs igenom hela manualen före användning, var
särskilt uppmärksam på säkerhetsinformationen.
Instruktionerna är avsedda för personer med en
grundläggande teknisk kunskap angående använd-
ning av liknande maskiner. Oerfarna personer rekom-
menderas att söka kompetens genom att gå en kurs
eller konsultera erfarna användare innan de använder
maskinen. Med ”kvalicerad reparatör” avses en per-
son som har den utbildning och kunskap som krävs
för att utföra en reparation på ett säkert och korrekt
sätt. Med ”tryckluftsystem” avses den tryckluftskälla
som trycksätter tryckluftsverktyget.
Spara alltid denna manual i närheten av maskinen
så att operatören har den lättåtkomlig. Maskinen får
inte säljas eller lånas ut om inte manualen följer med.
Tillverkaren har inget ansvar för skador som uppstår
på grund av ouppmärksamhet på den säkerhetsinfor-
mation som står i denna manual.
Informationen i denna manual betecknas som:
VARNING!
Risk för allvarlig person- eller maskinskada.
OBS!
Tilläggsinformation, risk för mindre maskinskada.
Då nummer (1, 2, 3...) används i texten hänvisas till
angiven del i översiktsbild eller närliggande bild.
Då numrering sker i stycken markerade med a. b. c.
och så vidare, skall instruktionerna utföras i samma
ordning.
Då numrering sker genom punkter (•) kan åtgärderna
utföras i vilken ordning som helst.
Vi reserverar oss för möjligheten att illustrationer och
beskrivningar av enstaka detaljer inte alltid stämmer
helt överens med maskinen. Exempel på sådana
detaljer kan vara färger på kablar eller utformning och
placering av knappar och reglage.
2. TEKNISKA DATA
Rekommenderat arbetstryck: . . .5,0 – 7,5 bar
Max. tillåtet arbetstryck: . . . . . .8,0 bar
Luftförbrukning: . . . . . . . . . . . .ca. 137 l/min.
(2,29 l/spik)
Anslagsvinkel: . . . . . . . . . . . . . .21°
Typ av spik: . . . . . . . . . . . . . . . .Huggen, ringad
eller slät
Spikhuvud: . . . . . . . . . . . . . . . .Runt Ø 7 mm
Spikdiameter: . . . . . . . . . . . . . .Ø 2,9 - 3,3 mm
Spiklängd: . . . . . . . . . . . . . . . . .50 - 90 mm
Magasinkapacitet: . . . . . . . . . .60 st. spik
Rek. slangdiameter
(invändigt): . . . . . . . . . . . . . . . . .Ø 8,5 mm eller större
Utblås för returluft: . . . . . . . . . .Ställbart 360°
Mätmetod ljudnivå: . . . . . . . . . .EN 12549:1999
Uppmätt ljudtryck L
PA
: . . . . . . .93,0 dB(A) *
Osäkerhet K
PA
: . . . . . . . . . . . . .2,5 dB(A)
Garanterad ljudeffekt L
WA
: . . . .106 dB(A) *
Mätmetod vibrationer: . . . . . . .ISO 8662-11:1999
Uppmätta
vibrationer i handtaget: . . . . . . .3,60 m/s
2
**
Osäkerhet K: . . . . . . . . . . . . . . .0,11 m/s
2
Mått: . . . . . . . . . . . . . . . . . . . . .560 x 142 x 366 mm
Vikt (exkl.spik): . . . . . . . . . . . . .4,0 kg
* De angivna ljudvärdena är emissionsvärden och anger
inte säkra arbetsmiljövärden. Även om det nns ett
samband mellan emissions- och bullernivåer, är förhål-
landet inte pålitligt som en indikator på om ytterligare
säkerhetsåtgärder är nödvändiga eller inte. Faktorer som
är specika för en arbetsplats kan påverka bullernivån,
såsom längden på aktiviteten, egenskaper arbetslokalen,
andra ljudkällor osv., till exempel antalet maskiner och
andra närliggande aktiviteter. Denna information bör ändå
ge en bättre uppskattning av möjliga faror och risker.
** Vibrationsvärdet är ett verktygsrelaterat egenskaps-
värde och representerar inte effekten av hand-arm-sys-
temet när verktyget används. Effekten av hand-arm-sys-
temet när verktyget används beror t.ex. på gripkraften,
tryckkraften, arbetsriktningen, inställning av lufttrycket,
arbetsplatsen och arbetsstyckets stöd.
3. ANVÄNDNINGSOMRÅDE
17-696 Luftdriven spikpistol FN 21A är ett handhål-
let tryckluftsverktyg konstruerat för spikning i trä
med rak bandad spik enligt specikationerna i denna
bruksanvisning. Exempel på arbete som kan utföras
är uppsättning av ramverk, reglar, panel, golvdäck,
staket med mera. Spikning kan ske enbart med enkel
avfyrning. Produkten är avsedd för hemmabruk eller
mindre omfattande yrkesmässiga arbeten av ope-
ratörer som har den styrka, kunskap, utbildning och
erfarenhet som krävs för att arbeta med spikpisto-
ler. Den är inte konstruerad för personer med små
