Side 1/4
1
© 2023-08-08 Biltema Nordic Services AB
Art. 87-2663
SE
r så här:
1. Välj vilken sida som ska anslutas till dränerings-
rännan.
2. Avlägsna tätningen (bild 2) inuti sandfånget innan
hålet görs.
3. Använd en cirkelborr (bild 3) eller cirkelsåg och gör
ett hål, Ø 118 mm i sandngets sida.
4. Slipa försiktigt bort eventuella spån och agor
från hålkanten med sandpappret. Lyft bort den ut-
skurna skivan och gör rent insidan av sandfånget.
5. Böj tätningen och tryck fast den runt kanten på
hålet (bild 4). Tätningen ska ligga på båda sidor
runt kanten.
6. Montera sandnget i dneringssystemet. Följ
anvisningarna på dräneringsrännan, 87-2660.
Skarvar tätas med Biltemas silikon Multibond.
7. Kontrollera att anslutningsröret har kapats rakt
av och är gradat och fasat så att inte tätningen
skadas när röret ansluts.
8. Lägg rörfett eller silikonspray, 36-4504, på rör-
änden och tryck försiktigt fast röret mot tätningen.
Röränden ska sticka in 2550 mm i sandfånget.
r håltagning och fäst tätningen INNAN sandfånget
ansluts till dräneringssystemet.
INTRODUKTION
Sandfång för anslutning till dräneringsränna
TEKNISKA DATA
Längd: . . . . . . . . . . . . . . . . . . .35 cm
jd: . . . . . . . . . . . . . . . . . . . . .39 cm
Anslutning: . . . . . . . . . . . . . . . .Ø 110 mm
Monteras på dräneringsränna 87-2660
ANVÄNDNINGSOMRÅDE
Sandfånget monteras mellan dräneringsränna och
avlopp för att undvika stopp och därmed översväm-
ning på bl a garageuppfarter. Samlar upp grus, sand,
jord och mindre löv från dneringsrännan. Med en
löstagbar silkorg som gallrar bort stenar och större
löv. OBS! Rensa och rengör sandfånget regelbundet
för att säkerställa funktionen.
MONTERING/INSTALLATION
Följande behövs vid installationen:
Ändtätning + extra anslutning, 87-2664
• Borr
• Cirkelborr
• Sandpapper
• Rörfett
Skyddsglasögon och skyddshandskar
OBS!
Sandfånget har hålmarkeringar på båda sidor (bild 1)
– här ska avloppet anslutas. Välj vilken sida som ska
anslutas.

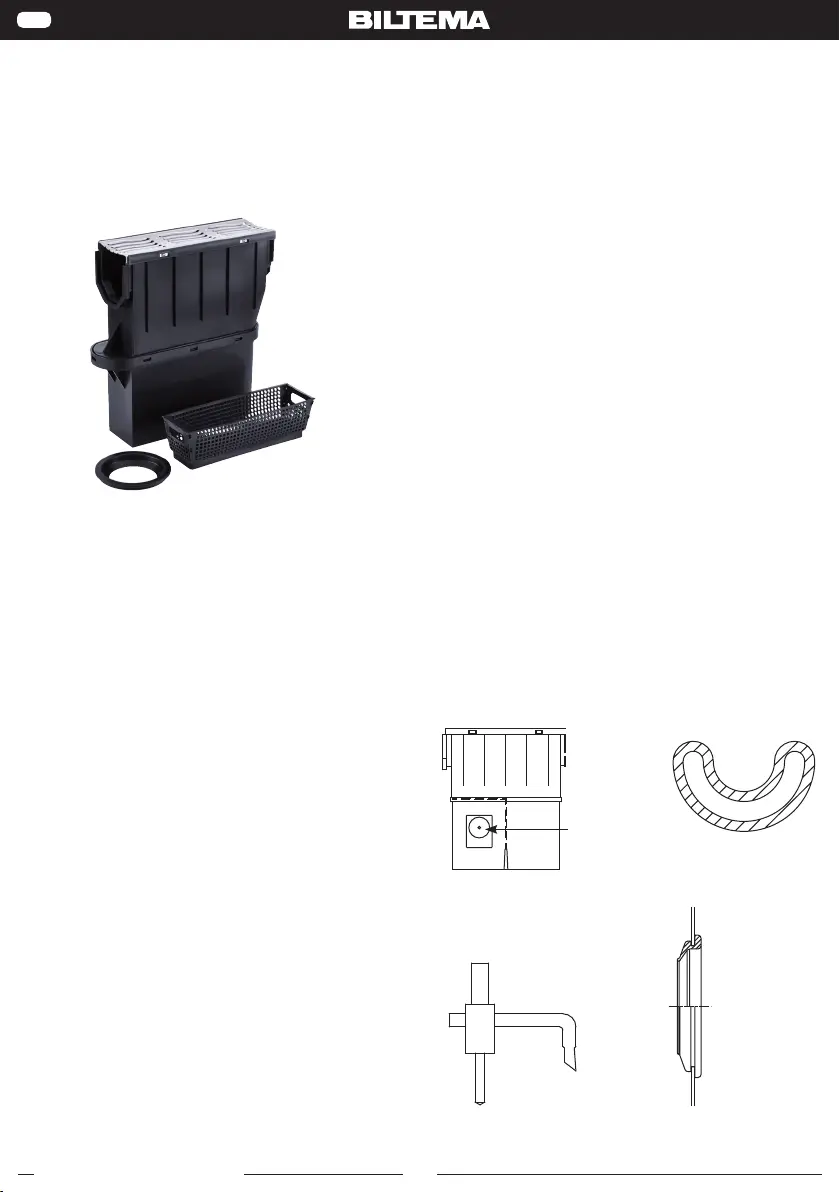

SANDFÅNG
till dräneringsränna
Bild 4
Tätning
på plats
Bild 3
Cirkelborr
Bild 2
Tätning
Bild 1
Hålmarkering
(Ø 118 mm)
Utsida
sandfång
Insida
sandfång
v
2
© 2023-08-08 Biltema Nordic Services AB
Art. 87-2663
NO
Gjør slik:
1. Velg hvilken side som skal kobles til drenerings-
rennen.
2. Fjern tetningen (bilde 2) inni sandfanget før hullet
lages.
3. Bruk et sirkelbor (bilde 3) eller en sirkelsag, og lag
et hull, Ø 118 mm i sandfangets side.
4. Slip forsiktig bort eventuelt spon og ak fra hull-
kanten med sandpapiret. Løft av skiven som er
skåret ut, og rengjør innsiden av sandfanget.
5. Bøy tetningen, og trykk den fast rundt kanten på
hullet (bilde 4). Tetningen skal ligge på begge sider
rundt kanten.
6. Monter sandfanget i dreneringssystemet. Følg an-
visningene på dreneringsrennen, 87-2660. Skjøter
tettes med Biltemas silikon Multibond.
7. Kontroller at tilkoblingsrøret er kappet rett av og
er gradet og faset slik at ikke tetningen skades når
røret tilkobles.
8. Legg rørfett eller silikonspray, 36-4504, på rør-
enden og trykk forsiktig røret fast mot tetningen.
renden skal stikke 2550 mm inn i sandfanget.
Lag hull og fest tetningen FØR sandfanget kobles til
dreneringssystemet.
INNLEDNING
Sandfang for tilkobling til dreneringsrenne.
TEKNISKE DATA
Lengde: . . . . . . . . . . . . . . . . . .35 cm
yde: . . . . . . . . . . . . . . . . . . .39 cm
Tilkobling: . . . . . . . . . . . . . . . . .Ø 110 mm
Monteres på dreneringsrenne 87-2660
BRUKSOMRÅDE
Sandfanget monteres mellom dreneringsrenne og
avløp for å unngå stopp og dermed oversvømming
i bl.a. innkjørsel til garasje. Samler opp grus, sand,
jord og mindre løv fra dreneringsrennen. Med en
avtakbar silkurv som siler bort steiner og srre løv.
OBS! Rens og rengr sandfanget jevnlig for å sikre
god funksjon.
MONTERING/INSTALLASJON
Du trenger følgende ved installasjon:
Endetetning + ekstra tilkobling, 87-2664
• Bor
• Sirkelbor
• Sandpapir
• Rørfett/silikonspray
Vernebriller og vernehansker
OBS!
Sandfanget har hullmarkeringer på begge sider
(bilde 1) – her skal avløpet tilkobles. Velg hvilken side
som skal tilkobles.
SANDFANG
til dreneringsrenne
Bilde 4
Tetning
på plass
Bilde 3
Sirkelbor
Bilde 2
Tetning
Bilde 1
Hullmarkering
Ø 118 mm
Utside
sandfang
Innside
sandfang
3
© 2023-08-08 Biltema Nordic Services AB
Art. 87-2663
FI
Tee näin:
1. Valitse, kummalle puolelle vedenpoistokouru liite-
tään.
2. Poista tiiviste (kuva 2) hiekanerottimen sisältä
ennen reiän tekemistä.
3. Käytä pyöröteä (kuva 3) tai pyörösahaa ja tee
Ø 118 mm:n reikä hiekanerottimen sivulle.
4. Hio mahdolliset lastut ja sirut ren reunoista hi-
omapaperilla. Nosta leikattu levy pois ja puhdista
hiekanerotin sisäpuolelta.
5. Taivuta tiiviste ja paina se kiinni reiän reunoihin
(kuvan 4). Tiivisteen on oltava reunan molemmilla
puolilla.
6. Asenna hiekanerotin tyhjennysjärjestelmään. Nou-
data vedenpoistokourun, 87-2660, ohjeita. Saumat
tiivistetään Bilteman Multibond-silikonilla.
7. Tarkista, että liitäntäputki on leikattu suoraan ja
viistetty ja että purseet poistettu niin, ettei tiiviste
vahingoitu, kun putki liitetään.
8. Levitä putkirasvaa tai silikonisuihketta, 36-4504,
putken päähän ja paina putki varovasti kiinni
tiivistettä vasten. Putken pään on oltava noin
2550 mm hiekanerottimessa.
Tee reikä ja kiinnitä tiiviste ENNEN hiekanerottimen
liittämistä tyhjennysjärjestelmään.
JOHDANTO
Vedenpoistokouruun asennettava hiekanerotin.
TEKNISET TIEDOT
Pituus: . . . . . . . . . . . . . . . . . . .35 cm
Korkeus: . . . . . . . . . . . . . . . . . .39 cm
Liitäntä: . . . . . . . . . . . . . . . . . .Ø 110 mm
Asennetaan vedenpoistokouruun 87-2660
KÄYTTÖKOHTEET
Hiekanerotin asennetaan vedenpoistokourun ja
vierin väliin tukosten ja näin esimerkiksi autotallien
ajoväylien tulvimisen estämiseksi. Kerää vedenpois-
tokourusta tulevan soran, hiekan, mullan ja pienet
lehdet. Irrotettava suodatinkori, joka suodattaa kivet
ja isot lehdet. HUOMAA! Puhdista hiekanerotin sään-
nöllisesti sen toiminnan varmistamiseksi.
ASENNUS
Asennuksessa tarvitaan:
Päätytiiviste + ylimääinen liitän,
87-2664
• Poranterä
• Pyöröterä
• Hiomapaperi
• Putkirasva/silikonisuihke
Suojalasit ja suojakäsineet
HUOMAA!
Hiekanerottimessa on reikämerkinnät molemmilla
puolilla (kuva 1) – viemäri liitetään tähän. Valitse
liitettävä puoli.
HIEKANEROTIN
sopii vedenpoistokouru
Kuva 4
Tiiviste paikallaan
Kuva 3
Pyöröterä
Kuva 2
Tiiviste
Kuva 1
Reikämerkintä
Ø 118 mm
Hiekanerottimen
ulkopuoli
Hiekanerottimen
sisäpuoli
