Side 1/20

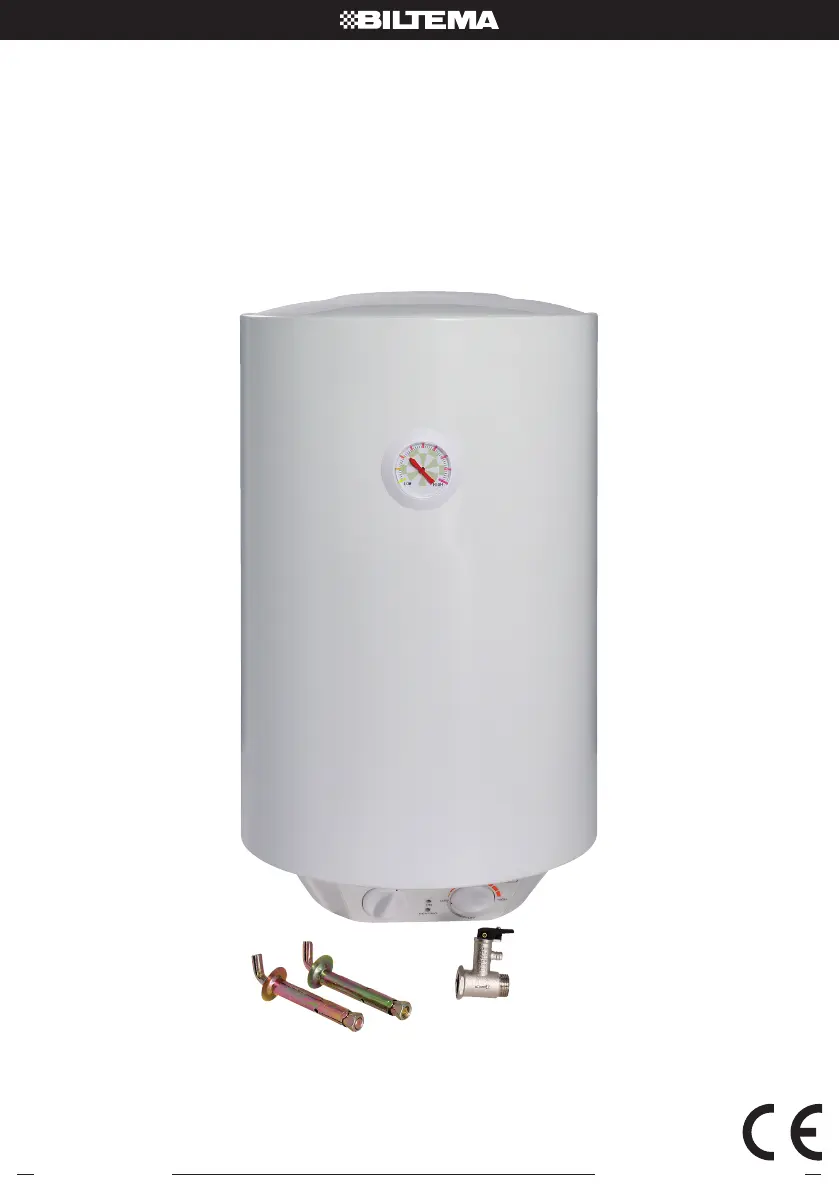

Art. 87-6315_6318

Original manual

VARMVATTENBEREDARE

VARMTVANNSBEREDER

LÄMMINVESIVARAAJA

VANDVARMER

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 87-6315_6318

VARMVATTENBEREDARE

4. SÄKERHETSFÖRESKRIFTER

• Anslut aldrig varmvattenberedarens stickkontakt

till eluttaget när tanken är tom från vatten.

• Eluttaget måste vara korrekt jordat. Märkström-

men på vägguttaget får ej vara lägre än 10 A.

Både eluttag och stickkontakt måste hållas torra

för att utvika att utrustningen blir strömförande.

Undersök regelbundet att stickkontakten har

god kontakt med eluttaget. Du undersöker detta

genom att ansluta stickkontakten till eluttaget.

Vänta en halvtimma, stäng av varmvattenbereda-

ren och drag ur stickkontakten. Känn försiktigt på

stickkontaktens båda stift. Om stiften känns heta

vid beröring (över +50 °C), ﬂ ytta stickkontakten

till ett eluttag med goda kontaktytor, detta för att

undvika personskador, skador på skickkontakten

eller risk för brand.

• Eluttaget där varmvattenberedaren ska anslutas

ska vara placerat enligt gällande nationella instal-

lationsregler.

• Väggen som varmvattenberedaren ska monteras

på måste kunna bära den dubbla vikten av en

fylld varmvattenberedare utan att på något sätt

skadas. Om inte väggen klarar vikten måste väg-

gen förstärkas eller ett extra stöd monteras.

• Säkerhetsventilen av envägstyp som medföljer

måste monteras vid beredarens kallvatteninlopp.

• När du använder varmvattenberedaren för första

gången, efter rengöring eller vid underhåll, så ska

den vara avstängd till dess att tanken helt fyllts

med vatten. När du vid dessa tillfällen fyller på

vatten så måste minst en ventil vara öppen för att

släppa ut luft. Ventilen kan stängas när varmvat-

tenberedaren är helt fylld.

• Under uppvärmning kan det droppa lite vatten

från övertrycks/dräneringsröret som sitter på

säkerhetsventilen. Detta är dock helt normalt.

Om det kommer en större mängd vatten, kon-

takta en behörig servicetekniker för reparation.

Övertrycks/dräneringsröret får under inga villkor

blockeras eller täppas igen, då detta kan skada

varmvattenberedaren och även medföra risk för

personskada.

• Övertrycks/dräneringsrörets öppning måste peka

nedåt.

• Eftersom vattentemperaturen inuti varmvattenbe-

redarens tank kan nå upp till +75 °C, så får man

ej utsätta kroppen för vattnet som kommer direkt

från varmvattenberedaren. Justera vattentem-

peraturen till en rimlig nivå för att inte riskera att

skållas av alltför hett vatten.

VARNING!

Innan du installerar varmvattenberedaren, kontrollera

det eluttag du tänker ansluta den till och försäkra dig

om att eluttaget är korrekt jordat. Anslut nätka-

belns stickkontakt direkt till eluttaget och undvik att

använda skarvsladd eller skarvdosa. Tänk på att en

felaktigt installerad och använd varmvattenberedare

kan orsaka såväl allvarliga personskador som skador

på lösöre.

VARNING!

Fyll på vatten i tanken innan stickkontakten ansluts

till eluttaget!

1. INTRODUKTION

Denna manual skall anses som en del av produkten

och de ska alltid förvaras tillsammans. Förvara ma-

nualen på en för användaren lättillgänglig plats och

se till att den bevaras i gott skick. Läs noga igenom

hela manualen innan montering och användning sker.

Kontrollera och anlita den alltid om eventuellt tvivel

uppstår beträffande användningen av produkten.

2. ANVÄNDNINGSOMRÅDE

Denna varmvattenberedare är avsedd för hushålls-

bruk i kök, badrum, gästrum, garage m.m. Den skall

endast användas i frostfria miljöer. Beredaren skall

monteras vertikalt på vägg. Den skall anslutas till ett

jordat vägguttag. Produkten får ej modiﬁ eras, och ej

användas till annat syfte än vad den är avsedd för.

3. TEKNISKA DATA

MODELL 87- 6315 87- 6316 87- 6317 87- 6318

Volym 10 l 30 l 50 l 100 l

Vikt 8,1 kg 15 kg 19 kg 30 kg

Diameter 340 mm 340 mm 450 mm 450 mm

Höjd 292 mm 594 mm 567 mm 961 mm

Effekt 1500 W 1500 W 1500 W 2000 W

Arbetstryck 7,5 bar 7,5 bar 7,5 bar 7,5 bar

Temp. 30-75°C 30-75°C 30-75°C 30-75°C

Kapslingsklass IPX4 IPX4 IPX4 IPX4

Skyddsklass I I I I

Spänning 230 V~ 50 Hz 230 V~ 50 Hz 230 V~ 50 Hz 230 V~ 50 Hz

Art. 87-6315_6318

med orsaka allvarliga personskador. När du ska

avgöra var fästena ska monteras, försäkra dig om att

det ﬁ nns fritt utrymme om minst 20 cm på varmvat-

tenberedarens högra sida. Detta för att underlätta

vid underhåll och eventuella reparationer.

6.1 Installation

1. Varmvattenberedaren ska monteras på en stabil

vägg. Om väggen inte klarar av att bära den

dubbla vikten av en helt fylld varmvattenberedare

så är det nödvändigt att installera extra stöd.

2. Efter att du funnit ett lämpligt ställe att sätta upp

din varmvattenberedare på, mät ut var monte-

ringshålen för de krokförsedda expanderskruvar-

na ska vara placerade. Borra två hål i väggen med

djup och diameter som överensstämmer med

de expanderskruvar som medföljer varmvatten-

beredaren. Fäst skruvarna så att krokarna pekar

uppåt, fäst sedan muttrarna ordentligt och häng

sedan upp varmvattenberedaren (ﬁ g. 2).

3. Anslut stickkontakten till ett jordat 230 V~ 50 Hz

(1-fas/10 A) eluttag (ﬁ g. 3). Eluttaget ska placeras

enligt nationella elinstallationsregler. Anslut aldrig

varmvattenberedarens stickkontakt till eluttaget

när tanken är tom från vatten.

4. Om badrummet är för litet kan varmvattenbereda-

ren installeras i annat utrymme, förutsatt att pla-

ceringen är skyddad från direkt solljus och regn.

Tänk dock på att placera varmvattenberedaren

så nära vattenkranen som möjligt, för att undvika

värmeförluster från rören.

Fig. 2: Expanderskruv (med krok). Avstånd

mellan borrhål: 198 mm

ﬁ g . 2

Expanderskruv (med krok)

Volym: 10 L

Avstånd mellan borrhål: 198 mm

Fig. 3: Anslutning och inkoppling av

varmvattenberedare.

(1) Varmvattenutlopp

(2) Skruvnippel för varm-

vattenutlopp

(3) Blandarhandtag

(8) Övertrycks/dräneringsrör

(9) Skruvnippel för kallvatteninlopp

(4) Duschmunstycke

(5) Nätkabel med

stickkontakt

(6) Kallvatteninlopp

(7) Säkerhetsventil av envägstyp

ﬁ g . 3

• Om nätkabeln skadas måste den ersättas med

en utbyteskabel från tillverkaren. Detsamma

gäller om andra delar eller utrustning på varm-

vattenberedaren blir skadade, kontakta behörig

servicetekniker för byte och använd enbart de

reservdelar som tillhandahålls av återförsäljaren/

tillverkaren.

• Denna produkt kan användas av barn från 8 år

och uppåt, samt av personer med nedsatt fysisk

eller mental förmåga eller brist på erfarenhet eller

kunnande, om de övervakas eller har fått instruk-

tioner angående användningen av produkten på

ett säkert sätt och förstår de involverade riskerna.

Barn skall inte leka med produkten. Rengöring

och underhåll får inte utföras av barn utan tillsyn.

5. ÖVERSIKTSBILD

Fig. 1: Översiktsbild varmvattenberedare

(1) Termometer (2) Ytterhölje

(3) Innertank

(4) Värmeisolering

(5) Värmeelement

(6) Nätkabel med

stickkontakt

(7) Anod

(8) Varmvattenutlopp

(9) Kallvatteninlopp

(10) ON/OFF-strömbrytare

(11) Vred för temperaturjustering

(12) Kontrollampa för värme

(13) Kontrollampa för ström

6. MONTERING

OBS!

Vid montering och uppsättning, var noggrann med

att endast använda de medföljande delarna ämnade

till din varmvattenberedare. Varmvattenberedaren

bör inte sättas upp på väggen förrän du kontrollerat

att fästena sitter säkert och stadigt – om inte kan

varmvattenberedaren lossna, bli skadad och till och
