Side 1/24
© 2023-03-17 Biltema Nordic Services AB

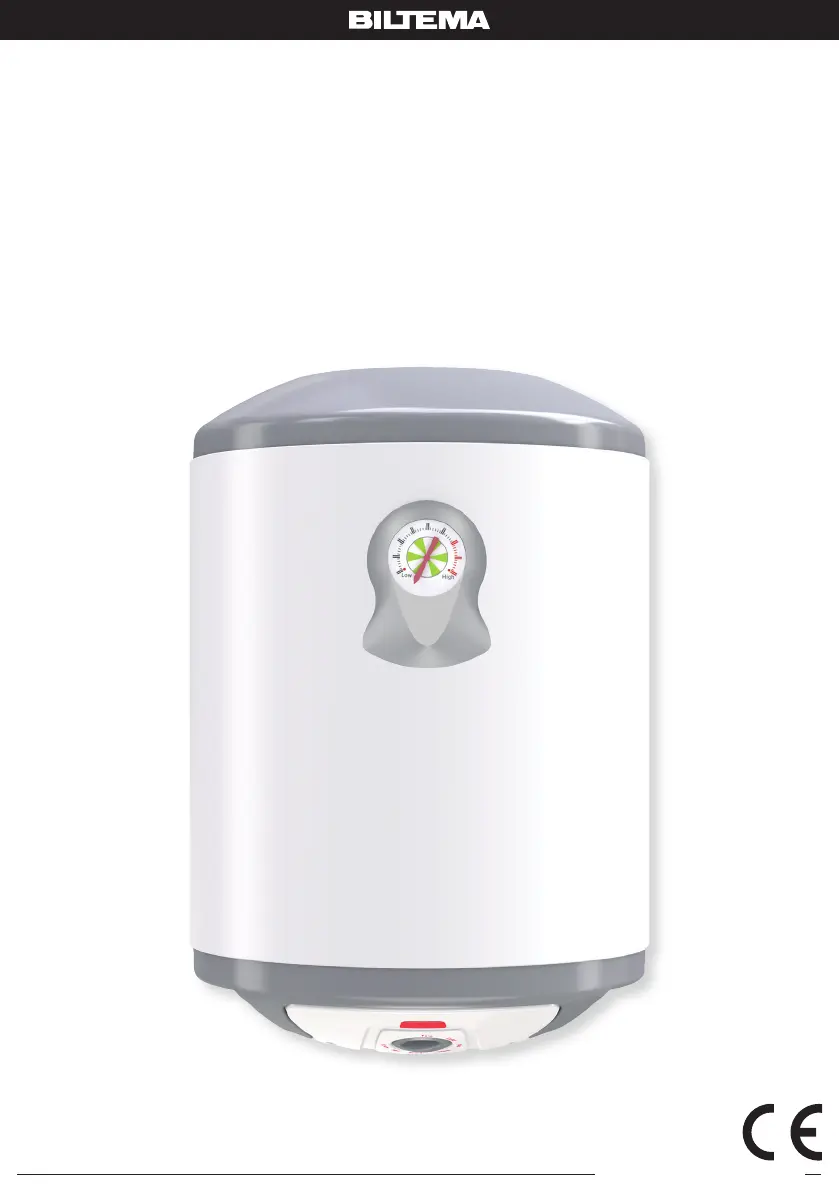

Art. 83-632
VARMVATTENBEREDARE
VARMTVANNSBEREDER
LÄMMINVESIVARAAJA
VANDVARMER
50 liter/litraa
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
v
2
© 2023-03-17 Biltema Nordic Services AB
Art. 83-632
SE
SÄKERHETSINSTRUKTIONER
• Läs alltid manualen före användning och
spara den för framtida bruk.
• Kontrollera att produktens spänning
överensstämmer med eluttaget.
• Produkten ska anslutas till ett jordat
vägguttag. Märkströmmen på väggut-
taget får ej vara lägre än 10 A. Både
eluttag och stickkontakt måste hållas
torra för att utvika att utrustningen blir
strömförande.
• Anslut aldrig varmvattenberedarens
stickkontakt till eluttaget när tanken är
tom från vatten.
• Produkten får inte modifieras eller
byggas om.
• Produkten får endast användas för
avsett bruk.
• Eluttaget där varmvattenberedaren
ska anslutas ska vara placerat enligt
gällande nationella installationsregler.
OBS! Varmvattenberedaren är ej
avsedd för fast elinstallation
• Utsätt aldrig produkten för regn, vatten,
solljus eller stark hetta.
• Placera aldrig produkten över heta ytor
eller i närheten av öppen låga.
• Kontrollera att produkten är hel.
Använd aldrig den om någon del är
skadad. Skadad elkabel ska bytas av
behörig eltekniker.
VARMVATTENBEREDARE
INTRODUKTION
Denna manual innehåller viktig information om hur
produkten används samt eventuella säkerhets-
risker. Användaren uppmanas att läsa manualen före
användning. Vi reserverar oss för att illustrationer och
beskrivningar av enstaka detaljer inte alltid stämmer
helt överens med produkten. Spara manualen för
framtida bruk.
VARNING!
Innan du installerar varmvattenberedaren, kontrollera
det eluttag du tänker ansluta den till och försäkra dig
om att eluttaget är korrekt jordat. Anslut nätkabelns
stickkontakt direkt till eluttaget och undvik att använda
skarvsladd eller skarvdosa. Felaktig installation och
användning av varmvattenberedaren kan orsaka
såväl allvarliga personskador som skador på lösöre.
VARNING!
Fyll på vatten i tanken innan stickkontakten ansluts
till eluttaget!
ANVÄNDNINGSOMRÅDE
Denna produkt är avsedd för hushållsbruk i kök,
badrum, gästrum, garage m.m. Den skall endast
användas i frostfria miljöer. Beredaren skall monteras
vertikalt på vägg. Den skall anslutas till ett jordat vägg-
uttag. Produkten får ej modieras, och ej användas till
annat syfte än vad den är avsedd för.
MÄRKNING
Manual medföljer och ska läsas innan
användning och sparas för framtida bruk.
TEKNISKA DATA
Spänning: . . . . . . . . . . . . . 220–240 V 50–60 Hz
Effekt: . . . . . . . . . . . . . . . . 1200 W
Volym: . . . . . . . . . . . . . . . . 50 L
Arbetstryck: . . . . . . . . . . . 10 bar (max.) (1,0 MPa)
Säkerhetsventil . . . . . . . . . 9 bar (0,9 MPa)
Temperaturområde: . . . . . +25 – +75 °C (termostat)
Kapslingsklass: . . . . . . . . . IP24
Isolationsklass: . . . . . . . . . I
Energiklass . . . . . . . . . . . . C
Kabellängd: . . . . . . . . . . . . 1,5 m
Vikt: . . . . . . . . . . . . . . . . . 17 kg
Diameter: . . . . . . . . . . . . . . 441 mm
Höjd: . . . . . . . . . . . . . . . . . 560 mm
Röranslutning . . . . . . . . . . Utvändig ½" (R15) samt
CC 160 mm
3
© 2023-03-17 Biltema Nordic Services AB
Art. 83-632
SE
MONTERING
• Varmvattenberedaren rekommenderas att
installeras i ett rum med golvbrunn.
• Varmvattenberedaren ska monteras på en stabil
vägg med vattenanslutningarna nedåt.
• Använd de medföljande 4 skruvarna för att hänga
upp varmvattenberedaren.
• Du måste själv komplettera med plugg anpassad
för väggens konstruktion och material.
• När du ska avgöra var fästena ska monteras, för-
säkra dig om att det nns fritt utrymme om minst
50 cm på varmvattenberedarens undersida. Detta
för att underlätta vid underhåll och eventuella
reparationer.
1. Väggen som varmvattenberedaren ska monteras
på måste kunna bära den dubbla vikten av en fylld
varmvattenberedare utan att på något sätt skadas.
Om inte väggen klarar vikten måste väggen förstär-
kas eller extra stöd monteras.
2. Efter att du funnit ett lämpligt ställe att sätta upp
din varmvattenberedare på, mät ut var monterings-
hålen för skruvarna ska vara placerade.
3. Borra hål i väggen med djup och diameter som
överensstämmer med de skruvar som medföljer
varmvattenberedaren och med de plugg som
behövs för det aktuella väggmaterialet.
4. Montera sedan de 4 medföljande skruvarna.
Varmvattenberedaren bör inte sättas upp på
väggen förrän du kontrollerat att fästena sitter
säkert och stadigt – om inte kan varmvatten-
beredaren lossna, bli skadad och till och med
orsaka allvarliga personskador.
5. Därefter hänges varmvattenberedaren upp på
skruvarna.
RÖRINSTALLATION
1. Anslutning av kall och varmvattenledning:
Varmvattenberedarens anslutningsrör har gäng-
dimension ½" (R15). Centrumavstånd mellan rören
är 160 mm. In och utlopp är tydligt markerat på
varmvattenberedaren. Blå är kallvatteninlopp och
röd är varmvattenutlopp.
Det medföljer 2 st. 1/2" (R15) plastkopplingar.
De kan med fördel användas till att förlänga eller
skydda in- och utloppsanslutningarna.
2. Anslut den medföljande säkerhetsventilen till
kallvatteninloppet på varmvattenberedaren.
Se till att säkerhetsventilens dräneringsutlopp
pekar nedåt. Eftersom säkerhetsventilen släpper
ut vatten vid övertryck, skall ett spillrör dras till
lämpligt avlopp/golvbrunn.
3. Beredaren ska vara placerad över ett vattentätt
golvskikt.
För att undvika läckage vid montering av rören,
så måste gängor tätas och noga efterkontrolleras.
• Denna produkt kan användas av barn
från 8 år och uppåt, samt av personer
med nedsatt fysisk eller mental förmåga
eller brist på erfarenhet eller kunnande,
om de övervakas eller har fått instruk-
tioner angående användningen av
produkten på ett säkert sätt och förstår
de involverade riskerna.
• Barn får inte leka med produkten.
• Rengöring och underhåll får inte utföras
av barn utan tillsyn.
• Använd endast reservdelar rekommen-
derade av leverantören.
• Apparaten får inte styras av extern timer
eller annan styrutrustning.
• Undvik överbelastning. Anslut inte andra
produkter till samma elektriska krets.
DELAR
1
2
3
5
4
6
8
11
10
9
7
1. Temperaturmätare
2. Ytterhölje
3. Innertank
4. Elpatron
5. Isolering
6. Nätsladd med stickkontakt
7. Offeranod
8. Varmvattenutlopp
9. Kallvatteninlopp
10. Vred för temperaturjustering
11. Kontrollampa för värme
