Biltema 88-030 Bruksanvisning

Biltema Ikke kategorisert 88-030

Les nedenfor 📖 manual på norsk for Biltema 88-030 (26 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/26

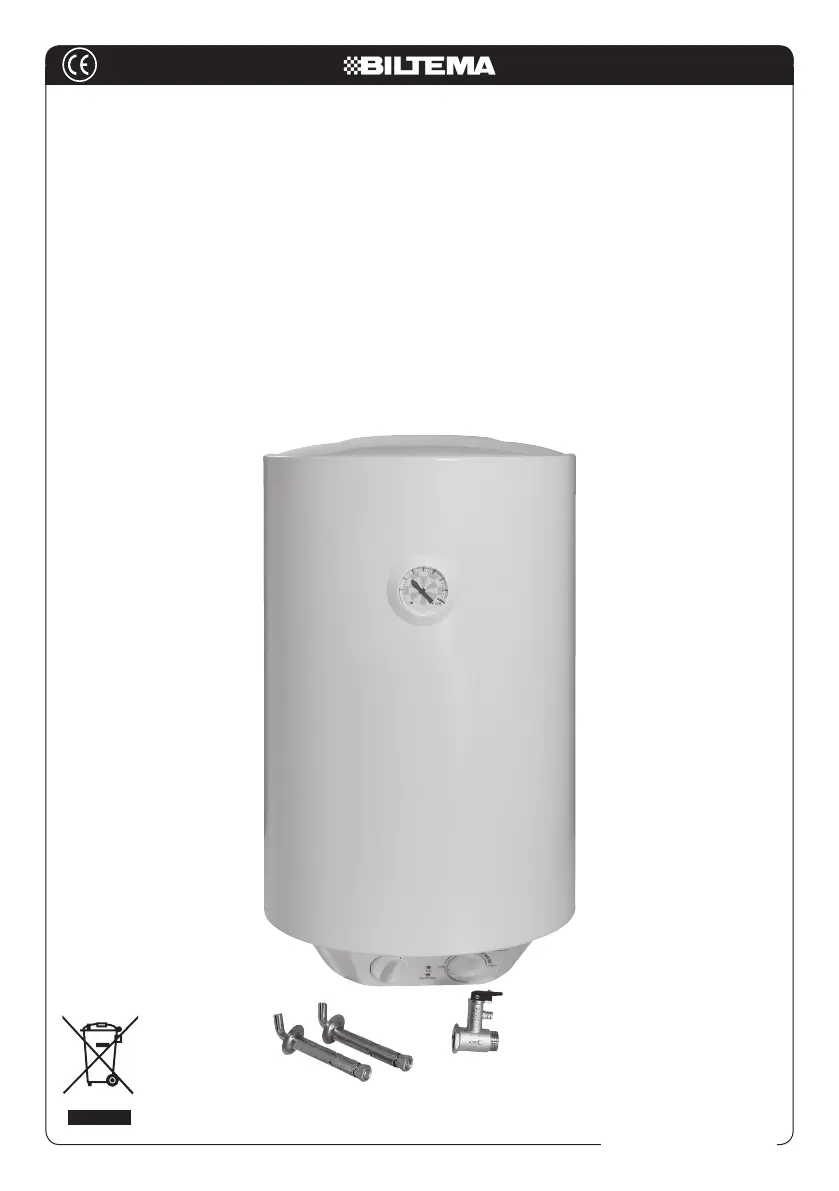

Art. 88-030

VarmVattenberedare

VarmtVannsbereder

LämminVesiVaraaja

VandVarmer

100 l

Art. 88-030

INTRODUKTION:

Denna manual skall anses som en del av pro-

dukten och de ska alltid förvaras tillsammans.

Förvara manualen på en för användaren lät-

tillgänglig plats och se till att den bevaras i gott

skick. Läs noga igenom hela manualen innan

montering och användning sker. Kontrollera

och anlita den alltid om eventuellt tvivel uppstår

beträffande användningen av produkten.

VIKTIGT:

Innan du installerar varmvattenberedaren,

kontrollera det eluttag du tänker ansluta den

till och försäkra dig om att eluttaget är korrekt

jordat. Anslut nätkabelns stickkontakt direkt till

eluttaget och undvik att använda skarvsladd el-

ler skarvdosa. Tänk på att en felaktigt installerad

och använd varmvattenberedare kan orsaka

såväl allvarliga personskador som skador på

lösöre.

1. ALLMÄNNA EGENSKAPER

Helautomatisk funktion; automatisk •

påfyllning av kallvatten och automatisk

uppvärmning.

Tredubbla skyddsanordningar; varmvatten-•

beredaren har bland annat säkerhetsventil

mot övertryck, skydd mot torrkörning och

skydd mot överhettning.

Emaljerad, rostsäker tank med värmeele-•

ment av koppar för lång livslängd.

Värmerören är konstruerade för att hålla en •

låg termisk nivå; säkra och pålitliga, med

bättre livslängd som resultat.

Korrosionsbeständig och beläggningsfrån-•

stötande. Tjockt uretanlager i ett stycke;

god värmeisolering, energieffektiv och

strömsparande.

Värmereglage och termometer av god kva-•

litet; exakt och pålitlig temperaturkontroll

med justerbar vattentemperatur 30-75 °C.

Lättjusterad och lättanvänd.•

2. TEKNISKA DATA

Elanslutning: . . . . . . . . 230 V AC ~ 50 Hz (10 A)

Volym: . . . . . . . . . . . . . 100 l

Effekt: . . . . . . . . . . . . . 2000 W

Arbetstryck: . . . . . . . . 7,5 bar

Vattentemp.: . . . . . . . . 30-75 °C

. . . . . . . . . . . . . . . . . . . (max. 85 °C)

Anslutningsgänga: . . . utv. R15 / 1/2"

Avstånd mellan anslutningar:

. . . . . . . . . . . . . . . . . . . 100 mm

Avstånd mellan upphängningshål:

. . . . . . . . . . . . . . . . . . . 198 mm

Kapslingsklass: . . . . . IPX4

Skyddsklass: . . . . . . . I

Mått: . . . . . . . . . . . . . . Ø 528 x 968 mm

Vikt: . . . . . . . . . . . . . . 30 kg

4. MONTERING

OBS!

Vid montering och uppsättning, var noggrann

med att endast använda de medföljande de-

larna ämnade till din varmvattenberedare. Varm-

vattenberedaren bör inte sättas upp på väggen

förrän du kontrollerat att fästena sitter säkert

och stadigt – om inte kan varmvattenbereda-

ren lossna, bli skadad och till och med orsaka

allvarliga personskador. När du ska avgöra var

fästena ska monteras, försäkra dig om att det

nns fritt utrymme om minst 2 dm på varmvat-

tenberedarens högra sida. Detta för att underlät-

ta vid underhåll och eventuella reparationer.

4.1. Installation

1. Varmvattenberedaren ska monteras på

en stabil vägg. Om väggen inte klarar av

att bära den dubbla vikten av en helt fylld

varmvattenberedare så är det nödvändigt

att installera extra stöd.

2. Efter att du funnit ett lämpligt ställe att sätta

upp din varmvattenberedare på, mät ut var

monteringshålen för de krokförsedda ex-

panderskruvarna ska vara placerade. Borra

två hål i väggen med djup och diameter som

överensstämmer med de expanderskruvar

som medföljer varmvattenberedaren. Fäst

VARMVATTENBEREDARE

100 l

Art. 88-030

skruvarna så att krokarna pekar uppåt, fäst

sedan muttrarna ordentligt och häng sedan

upp varmvattenberedaren (g. 2).

Expanderskruv (med krok)

Volym: 100 l

Avstånd mellan

borrhål: 198 mm

ﬁg. 2

3. Anslut stickkontakten till ett jordat

230 V ~ 50 Hz (1-fas/10 A) eluttag. Eluttaget

ska placeras enligt nationella elinstallations-

regler (g. 3). Anslut aldrig varmvattenbere-

darens stickkontakt till eluttaget när tanken

är tom från vatten.

4. Om badrummet är för litet kan varmvatten-

beredaren installeras i annat utrymme, för-

utsatt att placeringen är skyddad från direkt

solljus och regn. Tänk dock på att placera

varmvattenberedaren så nära vattenkranen

som möjligt, för att undvika värmeförluster

från rören.

(1) Varmvattenutlopp

(2) Skruvnippel för varm-

vattenutlopp

(3) Blandarhandtag

(8) Övertrycks/dräneringsrör

(9) Skruvnippel för kallvatteninlopp

(4) Duschmunstycke

(5) Nätkabel med

stickkontakt

(6) Kallvatteninlopp

(7) Säkerhetsventil av envägstyp

ﬁg. 3

4.2. Röranslutning

1. Rördimensionen är R15 / 1/2".

2. För att ansluta säkerhetsventilen av en-

vägstyp: anslut den medföljande säkerhets-

ventilen till kallvatteninloppet på varmvat-

tenberedaren. Se till att säkerhetsventilens

övertrycks/dräneringsrör pekar nedåt.

3. För att undvika läckage vid montering av rö-

ren, så måste de medföljande gummipack-

ningarna monteras på änden av gängorna.

4. Om man önskar ansluta varmvattenbereda-

ren till er utlopp eller anslutningar än ett,

se tillvägagångssättet i g. 4 beträffande för

hur rören bör anslutas.

(1) Termometer (2) Ytterhölje

(3) Innertank

(4) Värmeisolering

(5) Värmeelement

(6) Nätkabel med

stickkontakt

(7) Anod

(8) Varmvattenutlopp

(9) Kallvatteninlopp

(10) ON/OFF-strömbrytare

(11) Vred för temperaturjustering

(12) Kontrollampa för värme

(13) Kontrollampa för ström

3. DETALJFÖRKLARING

Produkspesifikasjoner

Merke:	Biltema
Kategori:	Ikke kategorisert
Modell:	88-030
