Biltema P 330 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema P 330 (40 sider) i kategorien planerer. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/40
Art. 17-580
© 2018-05-22 Biltema Nordic Services AB
Art. 17-580
© 2018-05-22 Biltema Nordic Services AB

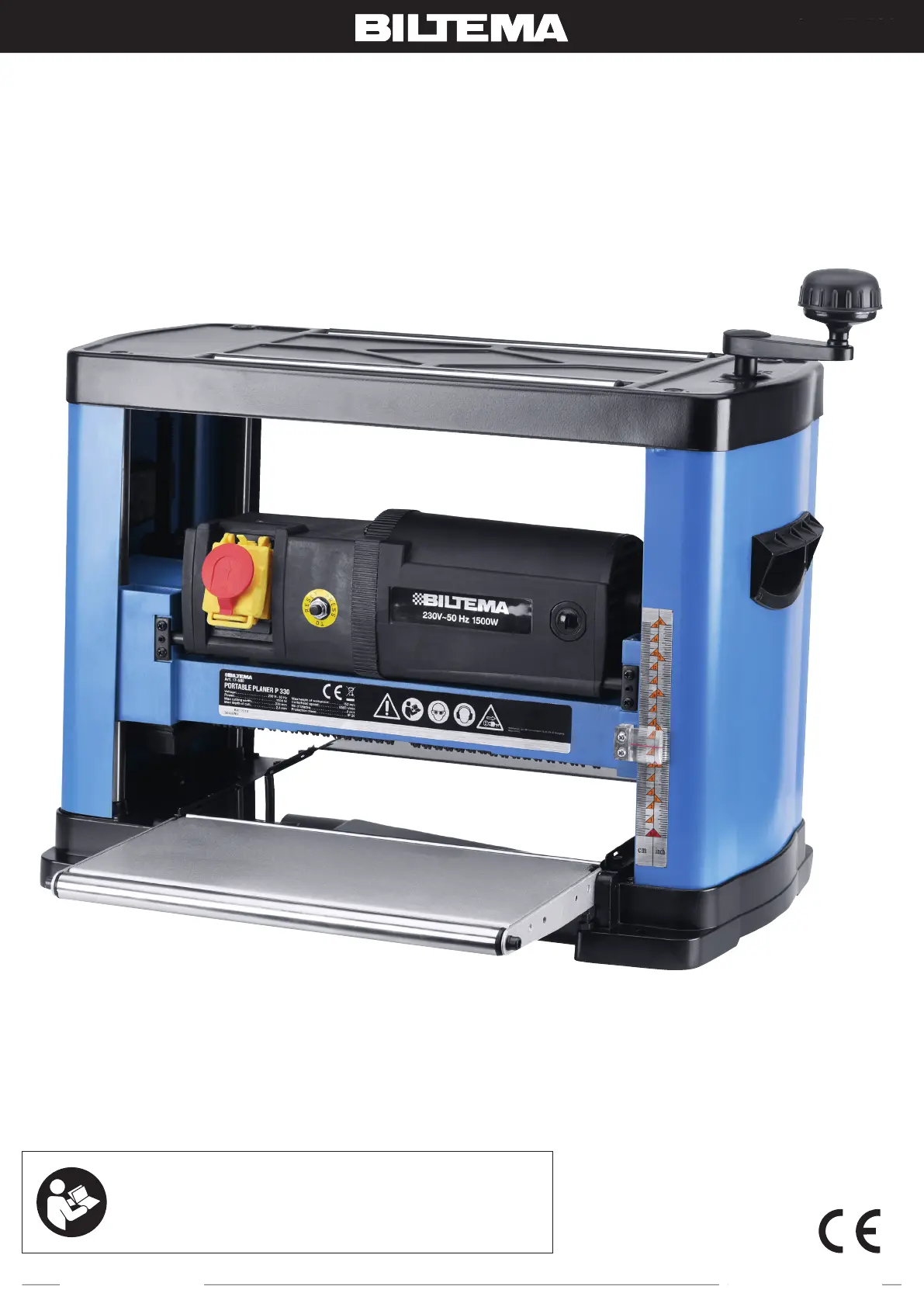

PLANHYVEL • PLANHØVEL
TASOHÖYLÄ • TYKKELSESHØVL
P 330
17-580 manual_180522.indd • 2018-05-22, 14.22.40
SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första
gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.
NO – Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på
bruksanvisningen for fremtidig bruk.
FI – Lue käyttöohje kokonaan ja varmista, että ymmärrät sen sisällön, ennen kuin käytät tuotetta
ensimmäisen kerran! Säilytä käyttöohje varmassa paikassa tulevaa tarvetta varten.
DK – Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug
første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Original manual (SE)
Art. 17-580
2
© 2018-05-22 Biltema Nordic Services AB
Art. 17-580
3
© 2018-05-22 Biltema Nordic Services AB
SE
INNEHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. INSTALLATION/MONTERING
7. ANVÄNDNING
8. TRANSPORT & FÖRVARING
9. REPARATION OCH UNDERHÅLL
10. MILJÖSKYDD
1. INTRODUKTION
Dessa instruktioner har skrivits för att göra det enklare för
operatören att använda maskinen på ett säkert sätt.
• Läs igenom hela manualen före användning, var särskilt
uppmärksam på säkerhetsinformationen.
• Instruktionerna är avsedda för personer med en grundläg-
gande teknisk kunskap angående användning av liknande
maskiner. Oerfarna personer rekommenderas att söka
kompetens genom att gå en kurs eller konsultera erfarna
användare innan de använder maskinen.
• Med ”kvali cerad reparatör” avses en person som har den
utbildning och kunskap som krävs för att utföra en repara-
tion på ett säkert och korrekt sätt.
• Spara alltid denna manual i närheten av maskinen så att
operatören har den lättåtkomlig.
• Maskinen får inte säljas eller lånas ut om inte denna ma-
nual följer med.
• Tillverkaren har inget ansvar för skador som uppstår på
grund av ouppmärksamhet på säkerhetsinformation som
står i denna manual.
Informationen i denna manual betecknas som:
VARNING! Risk för allvarlig person- eller maskinskada.
OBS! Tilläggsinformation, risk för mindre maskinskada.
• Då nummer (1, 2, 3...) används i texten hänvisas till angi-
ven del i översiktsbild eller närliggande bild.
• Då numrering sker i stycken markerade med a. b. c. och
så vidare, skall instruktionerna utföras i samma ordning.
• Då numrering sker genom punkter (
•
) kan åtgärderna utfö-
ras i vilken ordning som helst.
Vi reserverar oss för möjligheten att illustrationer och beskriv-
ningar av enstaka detaljer inte alltid stämmer helt överens
med maskinen. Exempel på sådana detaljer kan vara färger
på kablar eller utformning och placering av knappar och
reglage.
2. TEKNISKA DATA
Art.nr.: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-580
Modell: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Planhyvel P 330
Spänning/frekvens: . . . . . . . . . . . . . . . . . . . . . . . 230 V~/50 Hz
Effekt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1500 W
Max Arbetsbredd: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 330 mm
Max Arbetshöjd: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 mm
Max Hyveldjup:
vid arbetsbredd ≤ 152 mm: . . . . . . . . . . . . . . . . . . . . . .2,8 mm
vid arbetsbredd 152 – 330 mm: . . . . . . . . . . . . . . . . . .0,8 mm
Hyvelstål: . . . . . . . . . . . . . . . . . 2 st vändbara 333x12x1,5 mm
Matningshastighet: . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 m/min
Varvtal, kutter: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8500 r/min
Planbord: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 330 x 235 mm
In- och utmatningsbord: . . . . . . . . . . . . . . . . . . 340 x 190 mm
Spånsugsanslutning: . . . . . . . . . . . . . . . . . . . . . . . . . Ø 50 mm
Isolationsklass: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Class I
Kapslingsklass: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP 20
Ljudtryck LPA (EN ISO 11201)
Uppmätt ljudtryck: . . . . . . . . . . . . . . . . . . . . . . . . .97,76 dB(A)
Osäkerhet KPA: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 dB(A)
Garanterad ljudtryck: . . . . . . . . . . . . . . . . . . . . . . . . 101 dB(A)
Ljudeffekt LWA (ISO 11201)
Uppmätt ljudeffekt: . . . . . . . . . . . . . . . . . . . . . . . .110,76 dB(A)
Osäkerhet KWA: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 dB(A)
Garanterad ljudeffekt: . . . . . . . . . . . . . . . . . . . . . . . . 114 dB(A)
Vikt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 kg
De angivna ljudvärdena är emissionsvärden och anger inte
säkra arbetsmiljövärden. Även om det nns ett samband mel-
lan emissions- och bullernivåer, är förhållandet inte pålitligt
som en indikator på om ytterligare säkerhetsåtgärder är nöd-
vändiga eller inte. Faktorer som är speci ka för en arbets-
plats kan påverka bullernivån, såsom längden på aktiviteten,
egenskaper arbetslokalen, andra ljudkällor osv, till exempel
antalet maskiner och andra närliggande aktiviteter. Denna
information bör ändå ge en bättre uppskattning av möjliga
faror och risker.
3. ANVÄNDNINGSOMRÅDE
17-580 Planhyvel P 330 är en portabel maskin avsedd för att
användas av en operatör. Den är konstruerad för planhyvling
av massivt trä enligt instruktionerna i denna manual. Det är
förbjudet att bygga om maskinen eller använda den till andra
arbeten, exempelvis hyvla andra material såsom trälaminat,
spånskivor, plast, metall med mera. Maskinen är inte avsedd
för yrkesmässigt bruk.
4. SÄKERHETSFÖRESKRIFTER
En planhyvel är en farlig maskin och kan med en oförsiktig
operatör orsaka allvarliga personskador. Läs noga igenom
nedanstående säkerhetsföreskrifter för att minska risken för
person- eller maskinskada. Ta även hänsyn till arbetsplatsens
säkerhetsföreskrifter och respektera alla de lagar, regler och
förordningar som gäller där maskinen används.
4.1 Arbetsområde
• Städa regelbundet. Damm, avfall och bråte på en arbets-
plats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser
utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
4.2 Personlig säkerhet
• En operatör skall läsa igenom hela manualen innan han/
hon använder planhyveln för första gången.
• Planhyveln får enbart startas och användas av operatörer
som är förtrogen i arbete med planhyvel och är medveten
om dess risker.
PLANHYVEL P 330
ORIGINAL MANUAL
