Side 1/30
Model 119302
LIT #: 98-0911/06-07
Instruction Manual (p.2~15)
Manuel D’instructions (p.16~29)

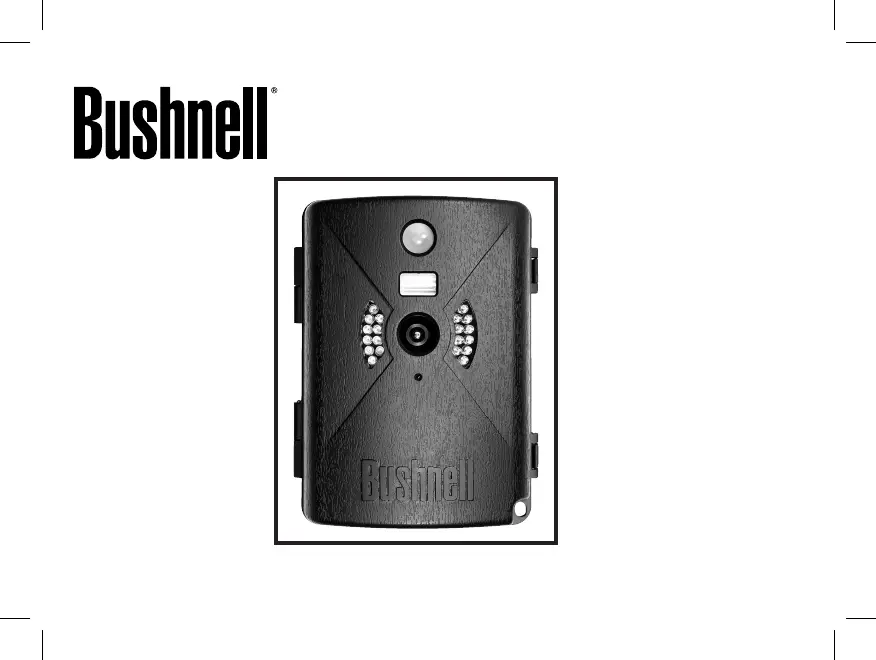

TRAIL SENTRY™
Digital Trail Camera
with Night Vision
D’appareil Numérique Trail
à vision nocturne
English / Français
119302 Trail Sentry manual-Engli1 1 6/21/07 5:36:50 PM
2
Congratulations on your purchase of the Bushnell
®
Digital Trail Sentry
™
Camera!
is weatherproof, rugged trail camera is designed to record still images or movie
clips of outdoor wildlife activity. is instruction manual will help you understand,
setup, and use your Sentry to achieve the best possible results.
Bushnell Digital Trail Sentry Features
If you’ve been looking for a digital game scouting or surveillance camera that has all the essential
features but without the unwanted frills, expense, or confusing operational menus of some less
eective o-brand “game cams”, the Bushnell Trail Sentry will end your search. With one of the most
user friendly interfaces in the industry, this trail camera is easy to setup and use. e extra -wide
strap ensures a secure mount to the tree, and a padlock loophole plus soware password keeps out
would-be thieves. e high resolution digital camera delivers crisp views of game in your area and
stamps each image with date & time. e Sentry can capture 2.1MP still images, or 14 second movie
clips. All images, movies and events are recorded onto an SD card for convenient transfer to your
home computer (or use the Bushnell 11-9500C Trail Scout Viewer to view, copy and delete images
in the eld). e camera will function day and night and sense game out to 45 feet. e oversized
xenon ash or LED infrared ash will reach out up to 30 feet for nighttime images. A new photo is
taken every 30 seconds for as long as motion/heat events are detected. e LCD display makes set up
a breeze in the eld. e Trail Sentry is rugged and weatherproof.
English
119302 Trail Sentry manual-Engli2 2 6/21/07 5:36:50 PM
3
QUICK GUIDE: BUSHNELL TRAIL SENTRY 119302
1. Open the camera by releasing the latches on the right side of the camera. Install 4 “D” cell batteries (at base of all batteries
contacting springs), and insert an SD card (not included, use any capacity from 16MB to 1GB) in the slot to the right of the 5 buttons
(upside down, brand name facing you). Press the card down until you hear it click into place.
2. Press and release the Power switch. The display will show four “dashes”, then change to “HHHH” with a blinking key icon
below it. This is a prompt to enter your password, which can be changed in the setup menu. The rst time the camera is turned on,
the password is the default, “0000”. Press the Enter button four times to enter four zeros, then press it again to conrm-the display
indicates “PASS” and the camera is ready to operate. If the wrong password is entered, the display will ash “ERRO” and the camera
will not work.
3. If you are using the camera for the rst time, you should set the date and time so your photos will be “stamped” correctly. Briey
press the Menu button-”DATE” will blink on the display. Press Enter to conrm you want to change the date, then the rst two digits
will ash, prompting you to enter the month. Use the Up/Down buttons to set the current month, then press Enter, and repeat to set the
day of the month and press Enter again. The display will then change to let you set the year, with only the last two digits ashing (“20_
_”). Again use the Up/Down buttons to change the year if necessary, press enter, and set the time (“TIME” will ash, press enter and
use Up/Down to set the hour and minute. The time display uses the 24 hr standard, so 2:00 PM is indicated as “1400”, etc).
4. After the date and time have been set, and Enter is pressed, “EVENT” will blink on the display. Press Enter and the “camera” icons
for still photos and movie clips will both blink. This allows you to choose which type of le will be recorded every 30 seconds for as
long as motion and heat events are detected. Press Enter again, and only the still photo icon will blink. Pressing the UP and DOWN
buttons will now let you alternate between blinking movie camera and still photo icons. Select the photo mode you prefer and press
ENTER while that icon is blinking.
5. After selecting still photo or movie clip mode, press ENTER. The “Sun” icon will blink (f). Press ENTER again and use the UP
or DOWN buttons to set the hour-this is the time the camera will consider to be the start of the “Day”. During the Day, normal color
photos/videos will be taken. If the day becomes cloudy, the regular ash will re. Next, press ENTER and the “Star&Moon” icon will
blink. Press ENTER and set the hour for the start of “Night”. During the Night, photos and videos will be taken using the invisible
infrared LED lamp array to light the scene. This allows you to take night photos without startling animals. Next, press ENTER.
119302 Trail Sentry manual-Engli3 3 6/21/07 5:36:51 PM
4
QUICK GUIDE: BUSHNELL TRAIL SENTRY 119302
6. The “key” icon will blink next, press ENTER and enter any four digit password of your choice (to keep using the default “0000”,
just press ENTER 4 times) by using the UP/DOWN buttons to change each digit and using ENTER to step to the next digit. When
nished, press ENTER if you want to return to the date/time setup menu, or press and hold the MENU button at any time to exit all
setup menus and return to normal operation.
7. In normal operating mode, the display will only show the still photo or movie clip icon in the lower left corner, an SD card icon on
the lower right, and one or more digits that indicate how many photo or movie les have been stored on the card. To test the camera
operation, wave your hand in front of the lens and PIR (passive infrared/motion) detector, while looking at the LCD display. Every
time an “event” is detected, the display will indicate “Plr”, “EVNT”, “rECd” in turn, and the event is recorded on the SD card as a
new line in a text le, including the date and time of the event. As long as events are being detected, a new still photo or movie clip
(as set in the menu) will be recorded every 30 seconds, indicated on the display by “Plr”, “SnAP”, then “SAVE”. Note: for movie
clips, the display will stay on “SnAP” for the 15 sec duration of each movie.
8. Thread the strap through the slots on the back of the Sentry and attach the buckles, then strap it onto a suitable tree, making sure
the strap is tight and the camera is aimed at the area you wish to observe. Turn on the camera (make sure a new or empty SD card has
been inserted) and leave the area-there is a 60 second delay after power on before the rst photo is taken. Batteries typically last 30
days or more, depending on how often the Sentry is activated, how often the ash res, ambient temperature, etc..
9. Pressing the Up/Down buttons during normal operation will switch the display between showing # of photos stored and # of
events recorded. To look at your captured photos, make sure the power is off, and remove the SD card by pushing down lightly
on the top edge of the card-it will pop up for removal. Use an SD card reader with any PC or Mac (or the Bushnell Trail Scout
Viewer) to view, copy, or delete the photos (standard JPG les) and movies (AVI les) inside the “DCIM/100MEDIA” folder on
the card. Double click on an individual le to see it, or open the les with the photo software of your choice. The event log is the
.TXT le, just double click to open and view with your default software for standard plain text les.
119302 Trail Sentry manual-Engli4 4 6/21/07 5:36:51 PM
6
Glossary
PIR—Passive Infrared Sensor. Senses motion like typical security motion detector. Requires infrared energy (heat) in
addition to motion to trip sensor to assure detection of live animals.
Event—Any time that the PIR senses motion it counts it as an event. Events are recorded to the SD card in a text le.
Events are recorded continuously during operation.
Image—A digital picture recorded on the SD Card when motion is sensed. Images are taken at the desired delay between
images.
Image Delay—Time elapsed between photos while events are sensed and recorded. is is xed at 30 second intervals
in the Trail Sentry.
IR Flash—LED Night Vision Flash. Sends a burst of Infrared Energy which is invisible to the human eye. Especially useful
for night photos when a visible ash is undesirable.
Standard Flash—Xenon Flash used for low light photography. Automatically res if required.
SD Card—Memory card used to store images and events. Compatible with up to 1GB capacity SD card.
Battery Life—Time that camera will function in the eld. Dependent on temperature, number of images and number of
ashes during that time.
Setup—Using the display menu and buttons to set the date/time, still photo or movies, and password.
Security (2 methods)—One of the most important requirements of any trail camera. e Trail Sentry has 2 levels—
padlock tab and soware password.
Trigger Speed—Time delay between a subject passing in front of PIR sensor and the image capture of that subject. All
Bushnell Trail Cameras have a trigger speed of less than one second.
119302 Trail Sentry manual-Engli6 6 6/21/07 5:36:51 PM
7
Parts
Guide
Front of Camera
Control Panel
Inside Front
Button & Display
Detail
SD Card Slot
LCD
Display
Setup,
Menu &
Power
Buttons
PIR
PIR Detected (or
Low Battery) LED
Lock
Tab
Camera
Lens
StandardFlash
LED
IR
Flash
119302 Trail Sentry manual-Engli7 7 6/21/07 5:36:52 PM
8
Setup and Operation Guide
1. Open the Sentry by pulling out on the two latches on the right side. Install 4 “D” cell batteries (at base of all
batteries contacting springs), and insert an SD card (not included, use any capacity from 16MB to 1GB. Do not
substitute MMC cards.) in the slot to the right of the 5 buttons as indicated on the slot cover (upside down, with the
notched corner of the card on the left and metal contacts of the card facing the back of the slot). Press the card down
until you hear it click into place. If the Sentry is turned on without a card in place, it may not turn off-reset it by pulling
one of the batteries out partway, insert a new or empty SD card, and put the battery back in place. Only remove or
insert cards with power off.
2. Press and release the Power switch. The display will show four “dashes”, then
change to “HHHH” with a blinking key icon below it (Fig a). This is a prompt to enter
your password, which can be changed in the setup menu. The rst time the camera is
turned on, the password is the default, “0000”. Press the Enter button four times to
enter four zeros (b) (if you previously changed the password in the setup menu, use the
UP/DOWN buttons to enter your password digits, pressing ENTER after each one.),
then press it again to conrm-the display indicates “PASS” and the camera is ready
to operate. If the wrong password is entered, the display will ash “ERRO” and the
camera will not work or allow the password to be changed. After an incorrect password
is entered for the third time, the Sentry will automatically turn off.
Power must be turned on again before beginning a new password entry cycle.
3. If you are using the camera for the rst time, you should set the date and time so
your photos will be “stamped” correctly. Briey press the Menu button-”DATE” will
blink on the display. Press Enter to conrm you want to change the date, then the rst
two digits will ash, prompting you to enter the month (c). Use the Up/Down buttons
to set the current month, then press Enter. Set the day of the month the same way, and
a
b
c
119302 Trail Sentry manual-Engli8 8 6/21/07 5:36:52 PM
9
Setup Guide (cont.)
press Enter again. The display will then change to let you set the year, with only the
last two digits blinking (“20_ _”) (d). Again use the Up/Down buttons to change the
year if necessary, press enter, and set the time (“TIME” will ash, press enter and use
Up/Down to set the hour and minute. The time display uses the 24 hr standard, so 2:00
PM is indicated as “1400”, etc).
4. After the date and time have been set, and Enter is pressed, “EVENT” will ash on
the display. Press Enter and the “camera” icons for still photos and movie clips will both
blink (e). Press Enter again, and only the still camera icon will blink. Pressing the UP or
DOWN buttons will now cycle between the 2 photo mode choices: Still Photos or Video
Clips. This allows you to choose which type of le will be recorded every 30 seconds
for as long as motion and heat events are detected. Select the photo mode you prefer and
press ENTER while that icon is blinking.
d
e
5. After selecting still photo or movie clip mode, press ENTER. The “Sun” icon will blink (f). Press ENTER
again and use the UP or DOWN buttons to set the hour-this is the time the camera will consider to be the start
of the “Day”. During the Day, normal color photos or videos will be taken. If the lighting conditions become
dark or cloudy, the standard ash will re to help illuminate the photo. After setting the start hour for “Day”,
press ENTER and the “Star&Moon” icon will blink. Press ENTER and set the hour to dene the start of “Night”.
During the Night, photos and videos will be taken using the infrared LED lamp array
to light the scene. This allows you to take night photos without startling animals or
revealing the camera position, as infrared light is invisible to the eye. During the
time period you dened as “Night”, an internal lter which blocks infrared light from
reaching the digital image sensor is automatically deactivated, so that the IR LED
lamps can work. During the day, the infrared lter is reactivated, so that only normal
visible light strikes the sensor and affects the image. After setting the start hour for Day
and Night, press ENTER.
f
119302 Trail Sentry manual-Engli9 9 6/21/07 5:36:52 PM
11
Setup Guide (cont.)
9. Pressing the Up/Down buttons during normal operation will switch the display between showing # of photos
stored (i) and # of events recorded (j). To view your captured photos, make sure the power is off, and remove the SD
card by pushing down lightly on the top edge of the card-it will pop up for removal. Insert it into an SD card reader
(available at most computer, photo, or electronics dealers) connected via USB to your PC or Mac to view, copy, or
delete the photos (standard JPG les) and movies (AVI les) inside the “DCIM/100MEDIA” folder on the card.
Double click on an individual le to see it, or open the les using the photo software of your choice. The event log is
the .TXT le, just double click to view with your default software that opens standard plain text les. If you do not
have a computer, or would like to more easily view your photos in the eld, we recommend the Bushnell Trail Scout
Viewer. It is battery powered, and features 2 SD card slots, allowing you to easily copy photos to a larger capacity
card, or delete unwanted photos, as well as view your Sentry photos on its large color LCD display. The Trail Scout
Viewer also has a USB port, so it can function as a card reader for a computer
as well.
j
i
119302 Trail Sentry manual-Engli11 11 6/21/07 5:36:53 PM
13
119833—Digital Trail Scout 3.0MP
Great images and scouting technology at a great value. is camera will sense deer and other
game as far out as 45 feet with its passive infrared sensor. Low-battery indicator lights when
battery life drops below 25%. Motion LED lights when activity is detected by the sensor in regular
imaging mode and during setup mode for aiming. Weatherproof. Date/Time/Moon Phase
stamp feature. Comes complete with aircra aluminum security cable, padlock, and tree bracket.
Textured “bark-like” surface for maximum concealment.
119935/119905 (RealTree AP® Camo)—Digital Trail Scout 5.0MP with Night Vision
With all the features of the 3.0MP Trail Scout plus Night Vision and more, this is the top of the line
digital trail camera. Still photos are stored with 5 megapixel resolution (via soware processing),
and the video clips are recorded with audio captured by a built-in microphone. Choose your
setting for regular camera ash or stealth-like LED ash. LED ash enables you to discretely
image game in the night without a visible ash. ere is no need to worry about your ash giving
away your position in popular, busy hunting areas. And no need to manually set an infrared lter
switch for day or night mode to get great results-it’s done for you automatically. is camera even
includes a laser aiming feature for easy set up in the woods.
OTHER BUSHNELL DIGITAL TRAIL CAMERA MODELS
119302 Trail Sentry manual-Engli13 13 6/21/07 5:36:53 PM
14
119302 Trail Sentry manual-Engli14 14 6/21/07 5:36:53 PM
TWO-Year LIMITED WARRANTY
Your Bushnell
®
product is warranted to be free of defects in materials and workmanship for
two years aer the date of purchase. In the event of a defect under this warranty, we will,
at our option, repair or replace the product, provided that you return the product postage
prepaid. is warranty does not cover damages caused by misuse, improper handling,
installation, or maintenance provided by someone other than a Bushnell Authorized
Service Department.
Any return made under this warranty must be accompanied by the items listed below:
1)
A check/money order in the amount of $10.00 to cover the cost of postage and handling
2) Name and address for product return
3) An explanation of the defect
4) Proof of Date Purchased
5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit,
with return postage prepaid to the address listed below:
IN U.S.A. Send To: IN CANADA Send To:
Bushnell Outdoor Products Bushnell Performance Optics
Attn.: Repairs Attn.: Repairs
8500 Marshall Drive 25A East Pearce Street, Unit 1
Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9
For products purchased outside the United States or Canada please contact your local
dealer for applicable warranty information. In Europe you may also contact Bushnell at:
BUSHNELL Performance Optics Gmbh
European Service Centre
MORSESTRASSE 4
D- 50769 KÖLN
GERMANY
Tél: +49 (0) 221 709 939 3
Fax: +49 (0) 221 709 939 8
is warranty gives you specic legal rights.
You may have other rights which vary from country to country.
©2007 Bushnell Outdoor Products
FCC Note:
is equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. ese limits are designed
to provide reasonable protection against harmful
interference in a residential installation. is equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to
radio or television reception, which can be determined
by turning the equipment o and on, the user is
encouraged to try to correct the interference by one or
more of the following measures:
· Reorient or relocate the receiving antenna.
·
Increase the separation between the equipment and
receiver
.
· Connect the equipment into an outlet on a circuit
dierent from that to which the receiver is connected.
· Consult the dealer or an experienced radio/TV
technician for help.
Shielded interface cable must be used with the
equipment in order to comply with the limits for a
digital device pursuant to Subpart B of Part 15 of FCC
Rules.
Specications and designs are subject to change
without any notice or obligation on the part of the
manufacturer.
119302 Trail Sentry manual-Engli15 15 6/21/07 5:36:53 PM
GUIDE RAPIDE: TRAIL SENTRY 119302 BUSHNELL
1. Ouvrez l’appareil en dégageant les loquets du côté droit. Installez 4 piles de type D (base plate de toutes les piles en contact avec les
ressorts) et introduisez une carte SD (non incluse ; utilisez toute capacité entre 16 Mo et 1 Go) dans la fente située à droite des 5 boutons
(renversée, nom de marque vous faisant face). Appuyez sur la carte vers le bas jusqu’à ce que vous l’entendiez se mettre en place avec un
déclic.
2. Appuyez brièvement sur le bouton d’alimentation (Power). L’écran doit montrer quatre « tirets » puis passer à « HHHH » avec une icône
de clé clignotante en dessous. Il s’agit d’une invite pour introduire votre mot de passe qui peut être changé dans le menu de conguration
(setup). La première fois que l’appareil est activé, le mot de passe est celui par défaut : 0000. Appuyez quatre fois sur le bouton Entrée (Enter)
pour introduire quatre zéros et appuyez de nouveau pour conrmer ; l’écran indique « PASS » et l’appareil est prêt à fonctionner. Si vous
tapez un mot de passe incorrect, l’écran indique « ERRO » et l’appareil cesse de fonctionner.
3. Si vous utilisez l’appareil pour la première fois, vous devez régler la date et l’heure pour que les photos reçoivent le « timbre » correct.
Appuyez brièvement sur le bouton Menu (Menu) ; « DATE » doit clignoter sur l’écran. Appuyez sur Enter pour conrmer que vous souhaitez
changer la date ; les deux premiers chiffres clignotent alors, vous invitant à taper le mois. Utilisez les boutons Vers le haut/bas (Up/Down)
pour introduire le mois en cours et appuyez sur Enter ; faites de même pour introduire le jour du mois et appuyez de nouveau sur Enter.
L’afchage change alors pour vous permettre d’introduire l’année ; seuls les deux derniers chiffres clignotent (“20_ _”). Utilisez de nouveau
les boutons Up/Down pour changer l’année si nécessaire ; appuyez sur Enter et réglez l’heure (« TIME » doit clignoter ; appuyez sur Enter
et utilisez les boutons Up/Down pour régler l’heure et les minutes. L’heure est afchée sur le mode de 24 heures ; par ex. 2 heures de l’après-
midi est indiqué « 1400 », etc.).
4. Une fois que la date et l’heure ont été réglées et que vous avez appuyé sur Enter, le mot « EVENT » (ÉVÉNEMENT) doit clignoter à
l’écran. Appuyez sur Enter et les icônes d’appareil pour photos xes et clips vidéo doivent toutes les deux clignoter. Ceci vous permet de
choisir le type de chier qui sera enregistré toutes les 30 secondes, tant que de la chaleur ou des mouvements seront détectés. Appuyez de
nouveau sur Enter et seule l’icône de photo xe doit clignoter. Une pression sur les boutons UP (HAUT) et DOWN (BAS) permet d’alterner
entre les icônes clignotantes de clip vidéo et de photo xe. Choisissez le mode de chier d’images que vous préférez et appuyez sur ENTER
pendant que cette icône clignote.
5. Après avoir sélectionné le mode photo ou vidéo, appuyez sur ENTER. L’icône « Soleil » clignote (f). Appuyez une nouvelle fois sur
ENTER et utilisez les boutons HAUT et BAS pour régler l’heure. C’est l’heure que l’appareil considérera être le début du « jour ». Durant
le jour, des photos/vidéos couleur normales sont prises. Si le temps est nuageux, le ash normal se déclenche. Appuyez ensuite sur ENTER
et l’icône « Étoile et lune » clignote. Appuyez sur ENTER et réglez l’heure de début de la « nuit ». Durant la nuit, les prises de photos et
vidéos sont éclairées par le réseau de lampes LED infrarouges invisibles. Ceci permet de prendre des photos de nuit sans effaroucher les
animaux. Appuyez ensuite sur ENTER.
119302 Trail Sentry manual-Engli17 17 6/21/07 5:36:53 PM
18
6. L’icône de « clé » clignote ensuite ; appuyez sur ENTER et tapez un mot de passe de quatre chiffres de votre choix (pour conserver
le réglage par défaut « 0000 », appuyez simplement sur ENTER 4 fois) en utilisant les boutons UP/DOWN pour changer chaque
chiffre et en appuyant sur ENTER pour passer au chiffre suivant. Une fois terminé, appuyez sur ENTER si vous voulez retourner au
menu de réglage de la date/l’heure ou maintenez le bouton MENU enfoncé à n’importe quel moment pour sortir de tous les menus de
conguration et retourner au mode de fonctionnement normal.
7. Au mode de fonctionnement normal, l’écran ne montre que l’icône de photo xe ou de clip vidéo dans le coin inférieur gauche, l’icône
de carte SD dans le coin inférieur droit et un ou plusieurs chiffres indiquant le nombre de chiers photos ou clips vidéo enregistrés sur la
carte. Pour tester le fonctionnement de l’appareil, remuez la main devant l’objectif et le détecteur PIR (passif infrarouge/mouvement),
tout en regardant l’écran LCD. Chaque fois qu’un « événement » est détecté, l’écran indique « Plr », « EVNT », « rECd » tour à tour
et l’événement est enregistré sur la carte SD, sur une nouvelle ligne de chier texte, avec la date et l’heure de l’événement. Tant que
des événements sont détectés, une nouvelle photo xe ou un nouveau clip vidéo (selon la conguration dans le menu) est enregistré(e)
toutes les 30 secondes, avec indication sur l’écran : « Plr », « SnAP » (déclencheur) puis « SAVE » (sauvegarde). Remarque : pour les
clips vidéo, l’écran indique « SnAP » pendant les 15 secondes de chaque clip.
8. Passez la sangle à travers les fentes au dos du Sentry et attachez les boucles ; xez ensuite l’appareil à un arbre approprié en vériant
que la sangle est tendue et que l’appareil est dirigé vers l’endroit à observer. Activez l’appareil photo (en vériant qu’une carte SD
neuve ou vide a été insérée) et quittez le lieu ; il y a un délai de 60 secondes suivant l’activation avant que la première photo soit prise.
Le ash se déclenche automatiquement pour les photos xes de nuit, mais pas pour les clips vidéo ; ceux-ci seront donc sombres à
moins que l’endroit ne soit bien éclairé par le clair de lune ou une autre source lumineuse. Les piles durent généralement 30 jours ou
plus, en fonction de la fréquence d’activation du Sentry, de la fréquence du déclenchement du ash, de la température ambiante, etc.
9. Une pression sur les boutons Up/Down durant le fonctionnement normal fait alterner l’afchage entre le nombre de photos
mémorisées et le nombre d’événements enregistrés. Pour regarder les photos prises, vériez que l’appareil est désactivé et retirez la
carte SD en appuyant légèrement sur son bord supérieur pour la faire ressortir. Utilisez un lecteur de carte SD avec un PC ou Mac (ou
le Trail Scout Viewer Bushnell) pour visualiser, copier ou effacer les photos (chiers JPG standard) et les clips vidéo (chiers AVI),
à l’intérieur du dossier « DCIM/100MEDIA », sur la carte. Faites un double clic sur un chier individuel pour le voir, ou ouvrez les
chiers à l’aide du logiciel photo de votre choix. Le journal des événements est le chier .TXT ; effectuez simplement un double clic
pour l’ouvrir et regardez avec votre logiciel par défaut pour chiers simple texte standard.
GUIDE RAPIDE: TRAIL SENTRY 119302 BUSHNELL
119302 Trail Sentry manual-Engli18 18 6/21/07 5:36:53 PM
19
Spécications du Trail Sentry numérique
Capteur d’image Capteur CMOS 2,1 mégapixels (MP)
Objectif
F/3,5, longueur focale eective 42 mm. Portée de visée : 45 degrés
Flash
Flash xénon électronique haute puissance ou DEL IR (réseau de 20 lampes). Portée : 10 m
Capteur PIR
Capteur passif infrarouge, à faible bruit, haute sensibilité. Portée : 13,7 m.
DEL indicatrice de
mouvement
Oui
Achage
Écran LCD monochrome. Désactivation automatique : 3 min. Achage événement et
image à 2 chires.
Format chier
Images xes JPEG standard (.webp). Clips vidéo (.avi). Gestion de chiers DCF ver.1.0.
Image 2,1 MP (1600x1200 pixels), vidéo AVI (320x240 pixels par image, 10 image par
seconde, durée 14 secondes)
Exposition
Automatique
Balance des blancs
Automatique
Alimentation
4 piles alcalines type D
Durée de vie des piles
Environ 30 jours (suivant la température, l’activité de l’appareil et l’usage du ash)
Cartes compatibles
Cartes SD (Secure Digital) de capacité maximale 1 Go. L’utilisation de cartes MMC est
déconseillée.
Mot de passe utilisateur
Oui, plage disponible : 0000 à 9999 (réglage par défaut = 0000)
119302 Trail Sentry manual-Engli19 19 6/21/07 5:36:54 PM
20
Glossaire
PIR—Capteur infrarouge passif. Détecte le mouvement comme tout détecteur de mouvement de sécurité. Nécessite l’énergie infrarouge
(chaleur) en plus du mouvement pour être activé, an d’assurer la détection des animaux vivants.
Event/Événement—Chaque fois que le capteur PIR détecte un mouvement, il le compte comme un événement. Les événements sont
enregistrés sur la carte SD, dans un chier texte. Les événements sont enregistrés en continu durant le fonctionnement.
Image/Image—Une image numérique enregistrée sur la carte SD quand un mouvement est détecté. Les images sont prises avec le délai
souhaité entre chaque prise de vue.
Délai d’image—Temps qui s’écoule entre les photos pendant que les événements sont détectés et enregistrés. Il est xé à intervalles de 30
secondes dans le Trail Sentry.
Flash d’appareil photo—Flash incandescent utilisé pour la photographie de nuit ou en faible luminosité. Se déclenche automatiquement si
nécessaire.
Flash intégré—Flash xénon pour la photographie sous faible éclairage.
Carte SD—Carte mémoire utilisée pour enregistrer les images et événements. Compatible avec les cartes SD d’une capacité maximum de 1
Go.
Durée de vie des piles—Durée pendant laquelle l’appareil peut fonctionner sur le terrain. Dépend de la température, du nombre d’images et
du nombre de photos au ash durant le fonctionnement.
Setup/Conguration—Utilisation du menu de l’écran et des boutons pour régler la date/l’heure, le mode photo xe ou clip vidéo, et le mot
de passe.
Sécurité (2 moyens)—L’une des exigences les plus importantes de tout appareil photo de suivi. Le Trail Sentry a 2 niveaux de protection : la
languette à cadenas et le mot de passe du logiciel.
Vitesse de déclenchement—Retard entre le moment de passage d’un sujet devant un détecteur PIR et la prise de vue de ce sujet. Tous les
appareils Trail de Bushnell ont une vitesse de déclenchement de moins d’une seconde.
119302 Trail Sentry manual-Engli20 20 6/21/07 5:36:54 PM
21
Guide des
pièces
Face de l’appareil
Panneau de commande
(à l’intérieur de la face de l’appareil)
Détail des boutons
et de l’écran
Emplacement
de carte SD
Écran
LCD
Boutons Setup
(conguration), Menu
(menu) et Power
(alimentation)
PIR
DEL indicatrice de
détection PIR/tension
faible des piles
Languette de
verrouillage
Objectif de
l’appareil
StandardFlash
LED
IR
Flash
119302 Trail Sentry manual-Engli21 21 6/21/07 5:36:54 PM
22
Guide de conguration et d’utilisation
1. Ouvrez le Sentry en tirant sur les deux loquets situés du côté droit. Installez 4 piles de type D (base plate de toutes
les piles en contact avec les ressorts) et introduisez une carte SD (non incluse ; utilisez toute capacité entre 16 Mo et 1
Go. Ne substituez pas de carte MMC.) dans la fente située à droite des 5 boutons, comme indiqué sur le couvercle de
l’emplacement (renversée, avec le coin à encoche de la carte du côté gauche et les contacts métalliques de la carte face à
l’arrière de l’emplacement). Appuyez sur la carte vers le bas jusqu’à ce que vous l’entendiez se mettre en place avec un
déclic. Si l’appareil Sentry est activé sans carte dans l’emplacement, il est possible qu’il ne se désactive pas. Réinitialisez-le
en retirant partiellement l’une des piles, en insérant une carte SD neuve ou vide et en remettant la pile en place. Désactivez
l’appareil avant de retirer ou d’insérer une carte.
2. Appuyez brièvement sur le bouton d’alimentation (Power). L’écran doit montrer quatre
« tirets » puis passer à « HHHH » avec une icône de clé clignotante en dessous (Fig. a). Il
s’agit d’une invite pour introduire votre mot de passe qui peut être changé dans le menu de
conguration (setup). La première fois que l’appareil est activé, le mot de passe est celui
par défaut : 0000. Appuyez quatre fois sur le bouton Entrée (Enter) pour introduire quatre
zéros (b) (si, auparavant, vous avez changé le mot de passe dans le menu de conguration,
utilisez les boutons UP (HAUT)/DOWN (BAS) pour introduire les chiffres de votre mot
de passe, en appuyant sur ENTER après chacun d’eux), puis appuyez de nouveau pour
conrmer ; l’écran indique « PASS » et l’appareil est prêt à fonctionner. Si vous tapez un
mot de passe incorrect, l’écran indique « ERRO » et l’appareil cesse de fonctionner et
ne permet pas de changer le mot de passe. Si vous tapez un mot de passe incorrect trois
fois de suite, le Sentry se désactive automatiquement. Il doit être réactivé avant qu’un
nouveau cycle d’introduction du mot de passe puisse commencer.
3. Si vous utilisez l’appareil pour la première fois, vous devez régler la date et l’heure
pour que les photos reçoivent le « timbre » correct. Appuyez brièvement sur le bouton
Menu (Menu) ; « DATE » doit clignoter sur l’écran. Appuyez sur Enter pour conrmer
que vous souhaitez changer la date ; les deux premiers chiffres clignotent alors, vous
a
b
c
119302 Trail Sentry manual-Engli22 22 6/21/07 5:36:55 PM
23
invitant à taper le mois (c). Utilisez les boutons Up (haut)/Down (bas) pour introduire le
mois en cours puis appuyez sur Enter. Introduisez le jour du mois de la même manière puis
appuyez de nouveau sur Enter. L’afchage change alors pour vous permettre d’introduire
l’année ; seuls les deux derniers chiffres clignotent (“20_ _”) (d). Utilisez de nouveau
les boutons Up/Down pour changer l’année si nécessaire ; appuyez sur Enter et réglez
l’heure (« TIME » doit clignoter ; appuyez sur Enter et utilisez les boutons Up/Down
pour régler l’heure et les minutes. L’heure est afchée sur le mode de 24 heures ; par ex.
2 heures de l’après-midi est indiqué « 1400 », etc.).
4. Une fois que la date et l’heure ont été réglées et que vous avez appuyé sur Enter, le mot
« EVENT » (ÉVÉNEMENT) doit clignoter à l’écran. Appuyez sur Enter et les icônes
d’appareil pour photos xes et clips vidéo doivent toutes les deux clignoter (e). Ceci vous
permet de choisir le type de chier qui sera enregistré toutes les 30 secondes, tant que de
la chaleur ou des mouvements seront détectés. Appuyez de nouveau sur Enter et seule
l’icône de photo xe doit clignoter. Une pression sur les boutons UP (HAUT) et DOWN
5. Après avoir sélectionné le mode photo ou vidéo, appuyez sur ENTER. L’icône « Soleil » clignote (f). Appuyez une
nouvelle fois sur ENTER et utiliser les boutons HAUT et BAS pour régler l’heure. C’est l’heure que l’appareil considérera
être le début du « jour ». Durant le jour, des photos ou vidéos couleur normales sont prises. Si les conditions d’éclairage
baissent ou que le ciel se couvre, le ash standard se déclenche pour illuminer la photo.
Après avoir réglé l’heure de début du « jour », appuyez sur ENTER et l’icône « Étoile et
lune » clignote. Appuyez sur ENTER et réglez l’heure dénissant le début de la « nuit ».
Durant la nuit, les prises de photos et vidéos sont éclairées par le réseau de lampes LED
infrarouges. Ceci permet de prendre des photos de nuit sans effaroucher les animaux
ni révéler l’emplacement de l’appareil, car la lumière infrarouge est invisible à l’œil.
Durant la période dénie comme étant la « nuit », un ltre interne qui empêche la
lumière infrarouge d’atteindre le capteur d’image numérique est automatiquement
d
e
f
Guide de conguration et d’utilisation
119302 Trail Sentry manual-Engli23 23 6/21/07 5:36:55 PM
25
de 60 secondes suivant l’activation avant que la première photo soit prise. Le ash se déclenche automatiquement
pour les photos xes de nuit, mais pas pour les clips vidéo ; ceux-ci seront donc sombres à moins que l’endroit ne
soit bien éclairé par le clair de lune ou une autre source lumineuse. Les piles durent généralement 30 jours ou plus, en
fonction de la fréquence d’activation du Sentry par des événements, de la fréquence du déclenchement du ash, de la
température ambiante, etc. La DEL rouge reste allumée continuellement pour indiquer une tension faible des piles.
9. Une pression sur les boutons Up/Down durant le fonctionnement normal fait alterner l’afchage entre le nombre
de photos mémorisées (h) et le nombre d’événements enregistrés (i). Pour regarder les photos prises, vériez que
l’appareil est désactivé et retirez la carte SD en appuyant légèrement sur son bord supérieur pour la faire ressortir.
Introduisez-la dans un lecteur de cartes SD (en vente chez les détaillants d’ordinateurs, d’équipement photographique
ou d’appareils électroniques) connecté par câble USB à votre PC ou Mac, an de visualiser, copier ou effacer les
photos (chiers JPG standard) et les clips vidéo (chiers AVI), à l’intérieur du dossier « DCIM/100MEDIA », sur
la carte. Faites un double clic sur un chier individuel pour le voir, ou ouvrez les
chiers à l’aide du logiciel photo de votre choix. Le journal des événements est
le chier .TXT ; effectuez simplement un double clic pour l’ouvrir et le consulter
avec votre logiciel par défaut pour chiers simple texte standard. Si vous n’avez
pas d’ordinateur, ou si vous voulez voir plus facilement vos photos sur le terrain,
nous recommandons le Trail Scout Viewer Bushnell. Il est alimenté par piles et
comporte 2 emplacements de carte SD, ce qui vous permet de copier facilement des
photos sur une carte de capacité supérieure ou d’effacer des photos inutiles, ainsi
que de visualiser vos photos de Sentry sur son grand écran LCD en couleur. Le Trail
Scout Viewer est aussi équipé d’un port USB ; il peut donc fonctionner aussi comme
lecteur de cartes pour un ordinateur.
j
i
Guide de conguration et d’utilisation
119302 Trail Sentry manual-Engli25 25 6/21/07 5:36:55 PM

Produkspesifikasjoner

Merke: Bushnell
Kategori: Ikke kategorisert
Modell: Trail Sentry 119302

Trenger du hjelp?

Hvis du trenger hjelp med Bushnell Trail Sentry 119302 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Bushnell Manualer

Bushnell

Bushnell R5 Bruksanvisning

28 Januar 2025
Bushnell

Bushnell 119512B Bruksanvisning

31 Desember 2025
Bushnell

Bushnell Spot On 66060WM Bruksanvisning

31 Desember 2025
Bushnell

Bushnell CelluCORE 24 Bruksanvisning

9 Desember 2024
Bushnell

Bushnell Trail Sentry 119302 Bruksanvisning

9 Desember 2024

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Hikoki

Hikoki SCOOP Bruksanvisning

18 August 2025
Bartscher

Bartscher 389120 Bruksanvisning

18 August 2025
Slingshot

Slingshot ROUSH Edition (2024) Bruksanvisning

18 August 2025
Slingshot

Slingshot SL (2025) Bruksanvisning

18 August 2025
Pryme

Pryme LNK-01-ZU Bruksanvisning

18 August 2025
Elvid

Elvid MIVIDCON-HD-3GS Bruksanvisning

18 August 2025
Artusi

Artusi CAO605 Bruksanvisning

18 August 2025
Tripp Lite

Tripp Lite NPOE-30W-1G-INT Bruksanvisning

18 August 2025
Tripp Lite

Tripp Lite SRN4G18UHD Bruksanvisning

18 August 2025
Tripp Lite

Tripp Lite Protect It! SK34USBB Bruksanvisning

18 August 2025
