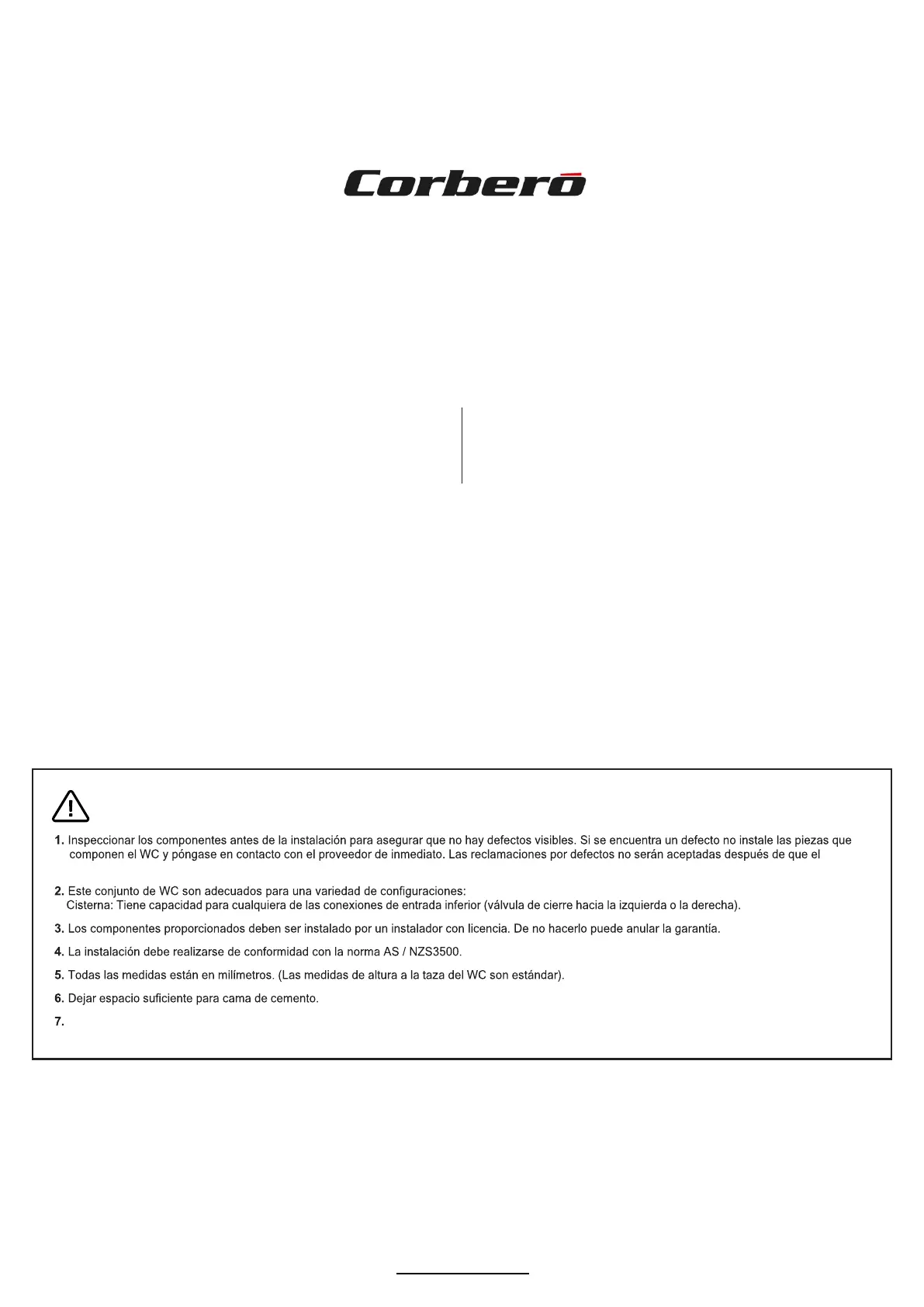

GUÍA DE INSTALACIÓN
1.
Entrada de agua inferior / Orificios de control
2.
Agujero de la tubería de salida de la cisterna
3.
Cisterna - bandeja / Orificios de fijación
4.
Orificios de conexión con asiento
5.
Orificio de entrada inferior / Orificio para tubo flexible
(En ambos lados de la bandeja)
6.
Agujeros de fijación del soporte
(En ambos lados del molde)
Parte inferior. Opción de entrada
Orificio de conexión para manguera flexible
210
150 replanteo recomendado
(intervalo de 80 a 190)

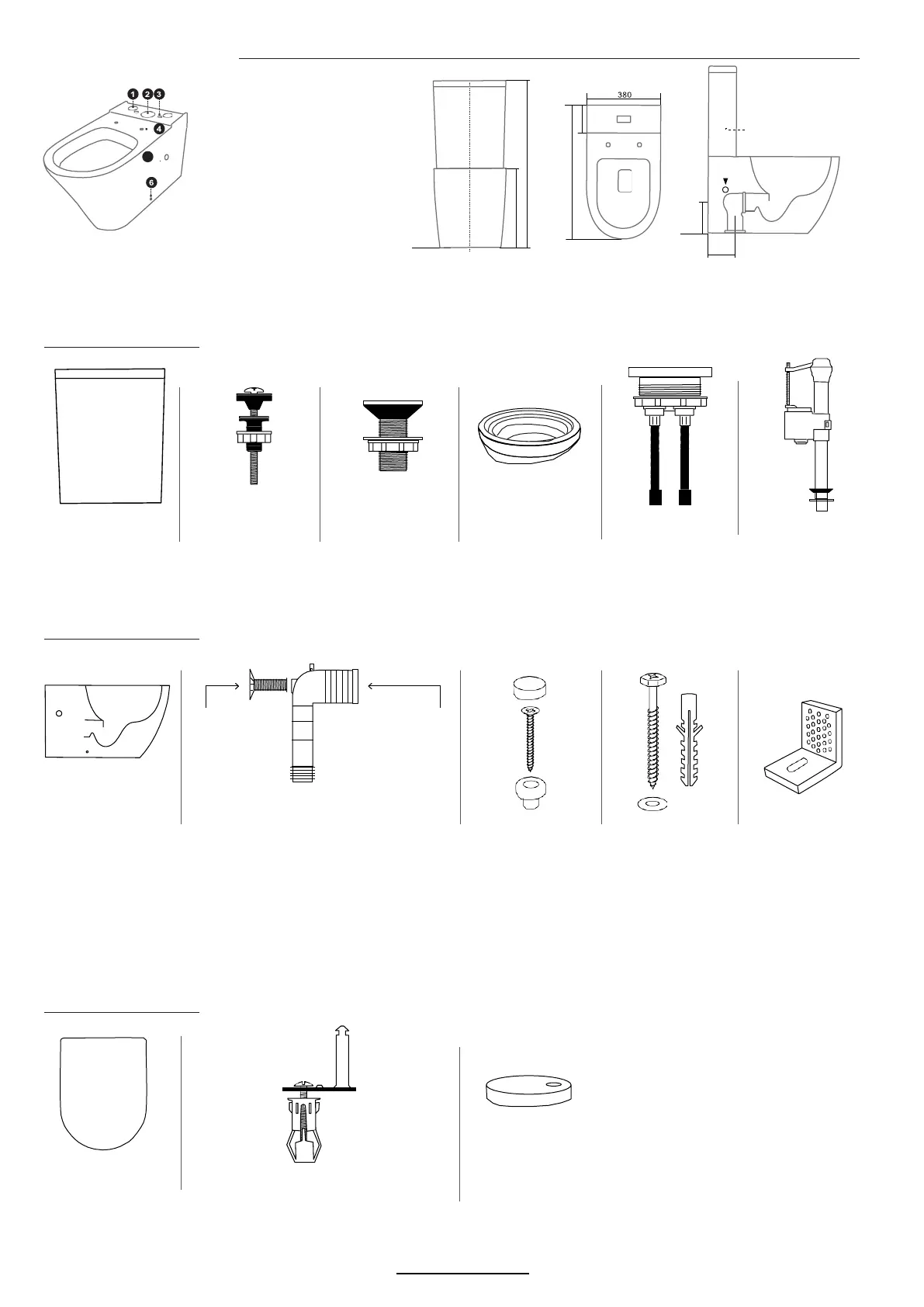

CONTENIDO DEL PAQUETE DE LA CISTERNA
1x tapa cisterna cerámica
1x base cisterna cerámica
La cisterna se suministra con la
válvula de descarga y la válvula de
entrada doble propósito ya instalada
2x pernos con cierre
Para la fijación de la cisterna a la
taza del WC
2x tapones
Los tapones se pueden usar para la
cubrir los agujeros en los lados del
WC, si es necesario
1x junta de goma
Para el sellado de salida en la taza
del WC de la cisterna
1x botón de descarga
La mitad izquierda media descarga,
la mitad derecha descarga entera
NOTA:
La cisterna se puede adaptar
para la tubería de entrada inferior. La
válvula de entrada inferior se muestra
más arriba es un extra opcional
CONTENIDO DEL PAQUETE DE LA TAZA DEL WC
La sección roscada
se puede recortar al
tamaño requerido
El extremo grande del conector de
la taza del WC se puede recortar
para adaptarse al replanteo
1x taza WC cerámica
1x conector taza WC
Para la conexión de taza del WC
a la tubería de desagüe
en el suelo / S-salida
1x sección (con placa reborde)
La placa de reborde se adhiere a la
pared y la sección de enlaces roscados
al conector de la taza del WC
2x tapones (cromado)
2x tornillos
2x tapones taza WC (blanco)
Fijación opcional
: Se utiliza para
asegurar la taza del WC al soporte
de fijación oculta. El tapón de
plástico se coloca en el agujero del
lado exterior, el tornillo en el agujero
en la sección vertical de soporte.
La taza del WC de cromo se utiliza
para cubrir el tapón de plástico
2x pernos
(+ clavijas blancas)
2x arandelas
Fijación opcional:
Se utiliza con
soportes de fijación a la taza del WC
segura a la taza del WC. El perno se
inserta a través de agujero de la taza
del WC soporte
2x soportes
de fijación ocultos
Opcional:
Se puede utilizar para
conectar a la taza del WC baja
CONTENIDO DEL PAQUETE DEL ASIENTO
1x asiento
La taza del WC tiene agujeros de
receptores que se deslizan sobre los
pasadores de acero inoxidable
2x placas acero inoxidable
Localizadas en el asiento en los
pasadores de acero inoxidable
2x tornillos mariposa
Utilizado para fijar la placa de acero
inoxidable y el pasador a la taza del WC
2x tapones acero inoxidable
Para cubrir la placa de acero
inoxidable
420
845
605
-620
130
180
www.corbero.es
1.
S-SALIDA, PROCEDIMIENTO. Fijación de la TAZA DEL WC conector en su lugar
1.1
Determinar el centro de la taza del WC y marcar la línea central en el suelo y la pared.
1.2
Calcular el replanteo necesario. El replanteo recomendado es de 210 mm.
1.3
Es posible que tenga que recortar el extremo más grande del conector taza del WC de plástico para encajarlo. Para recortar, eliminar primero el anillo de
plástico y junta de goma, a continuación, cortar el tubo a la medida. Reponer la junta de goma y el anillo de plástico de forma segura, lo que garantiza un
buen ajuste.
1.4
Posición del conector de taza del WC en el tubo de desagüe en el suelo (S-Salida). La medición de la altura desde el suelo hasta el centro de la taza del
WC del conector es de 185 mm.
1.5
Una la sección roscada (con placa de reborde) en el conector bandeja, asegurando que la placa de reborde está en contacto con la pared. Es posible que
tenga que recortar la sección roscada para que se ajuste correctamente.
1.6
Marcar y taladrar los orificios de la placa de reborde y asegurar la placa a la pared con tornillos de fijación. El conector de la taza del WC ya está instalado.
2.
COLOCACIÓN DE LA TAZA DEL WC
2.1
Uso de la línea central marcada en la pared y el suelo para colocar la taza del WC (véase el paso 1.1). Empuje la taza hacia el conector de plástico
instalado. Se recomienda que las cuñas se utilicen para acomodar la taza del WC durante el posicionamiento.

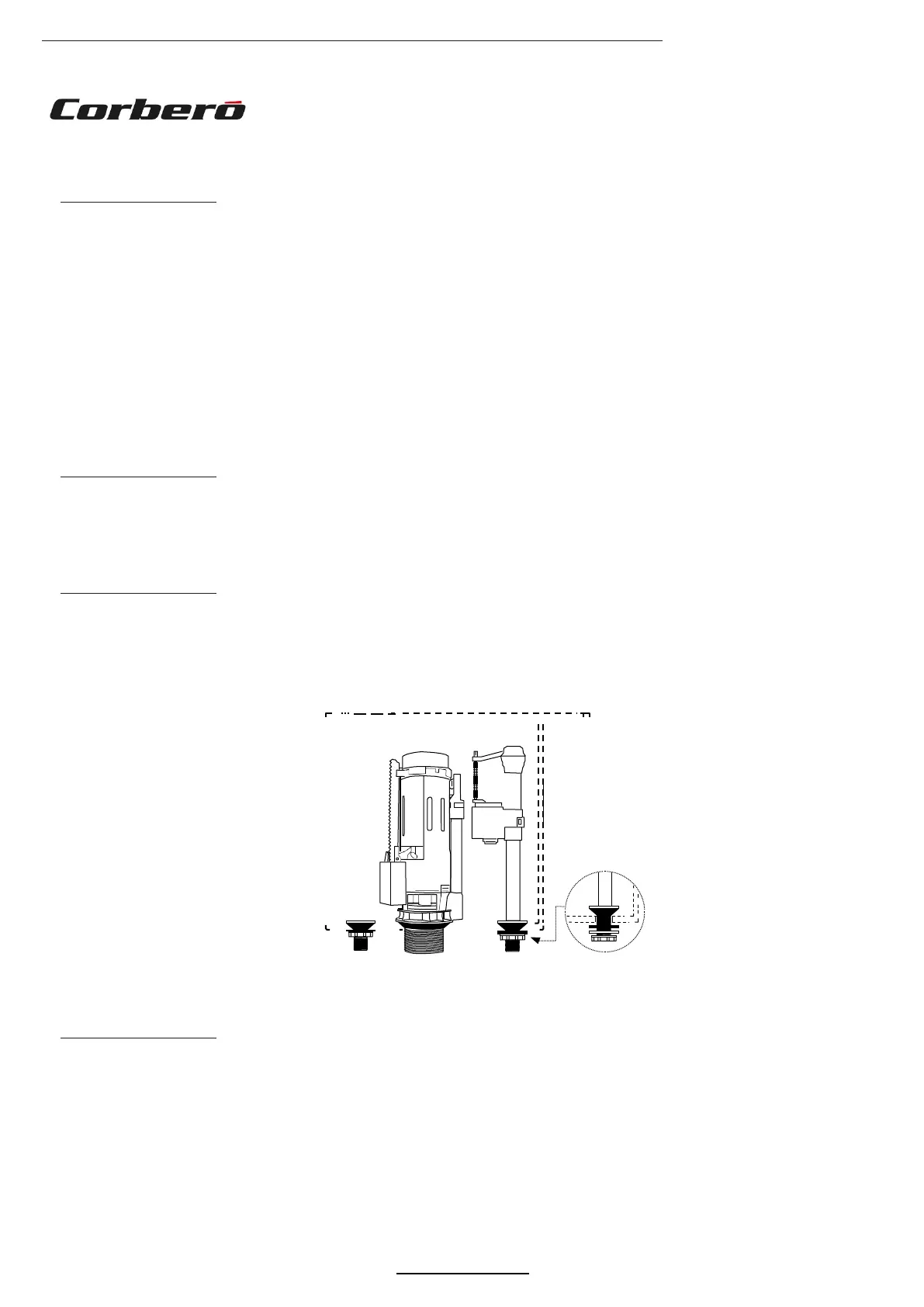

3. CISTERNA - Está configurada para realizar conexión de salida trasera. DIAGRAMA A.
3.1
Primero retire dos elementos: la válvula de entrada de entrada trasera y el tapón en la base de la cisterna. Luego instale la válvula de entrada inferior con
el conector en el agujero de la base de la cisterna.
3.2
A continuación instalar la entrada inferior de la válvula con tapón en el orificio en la taza del WC de la cisterna. Coloque la junta de goma cónica dentro
de la cisterna.
3.3
Por fuera fije la cisterna junta de goma y al disco de plástico blanco con las tuercas de mariposa de plástico siguiendo esa secuencia.
4.
FIJACIÓN DE LA TAZA DEL WC AL SUELO
4.1
Fijación con cemento (fijación opcional nº 1)
Si usan las camas de cemento ajuste el nivel de la taza del WC mientras que la mezcla de cemento esté fresca. Fije la taza del WC al suelo utilizando una
mezcla de cemento y arena de 3: 1 a una profundidad de 60 mm. No utilice cal o cemento de secado rápido.
Importante: Dejar al menos 24 horas para la mezcla de cemento antes de usar el inodoro.
4.2
Soporte de fijación (fijación opcional nº 2)
Fije la taza del WC al suelo con silicona, asegurando que la taza del WC esté nivelada. Asegúrese de que la posición de los soportes de fijación ocultos
está en línea con los orificios de fijación del soporte. Coloque los pernos en el suelo a través de los soportes. A continuación, fije la taza del WC a los
soportes con los tapones de plástico y tornillos.
Importante: No apriete demasiado los pernos o tornillos ya que esto puede causar que la cerámica pueda agrietarse y romperse.
cistern
válvula de entrada inferior
válvula descarga
