Side 1/31

○ DED7075 ● DED7174

Instrukcja ważna dla urządzeń wyprodukowanych po: / Instruction manual valid for devices manufactured after:/ Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: /

Instrukcija – įrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ierīcēm izgatavotiem pēc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare pentru aparate fabricate după: /

Navodila veljajo za naprave, proizvedene po:/ Upute vrijede za uređaje proizvedene nakon: / Ръководство за употреба, валидно за устройства, произведени след: / Посібник користувача дійсний

для пристроїв, виготовлених після: 01.05.2023

Kontakt

Contact / Kontaktai/ Kontakts/ Elérhetőség/ Contact/ Kontakt/ Pišite na/ Kontakt/ Свържете се с/ Контакти

Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

Tel. +48 22 73 83 777 wew. 129, 165, fax +48 22 73 83 779

serwis@dedra.com.pl www.dedra.pl

70757174.270125.V3

Odkurzacz akumulatorowy 18V

Instrukcja obsługi z kartą gwarancyjną

Aspirator cu acumulator 18V

Instrucțiuni de utilizare și certificat de garanție

Cordless vacuum cleaner 18V

Instruction manual with guarantee card

Akku-Staubsauger 18V

Bedienungsanleitung mit Garantiekarte

Akumulátorový vysavač 18V

Návod k obsluze se záručním listem

Akumulatorski sesalnik

Navodila za uporabo z garancijsko kartico

Aku vysávač 18 V

Užívateľská príručka so záručným listom

Akumulatorski usisivač

Upute za upotrebu s jamstvenim listom

Akumuliatoriaus dulkių siurblys 18V

Naudojimo instrukcija su Garantiniu lapu

Безжична прахосмукачка

Ръководство за употреба с гаранционна карта

Akumulatora Putekļu sūcējs 18V

Lietošanas instrukcija ar garantijas talonu

Акумуляторний пилосос

Інструкція з експлуатації з гарантійним талоном

Akkumulátoros porszívó 18V

Használati Utasítás Garanciajeggyel

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra

Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą

stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

the right to make design, technical and completion changes without prior notice. These changes may not constitute grounds for advertising the product. User manual available at www.dedra.pl

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je

zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku.

Návod k obsluze dostupný na stránkách www.dedra.pl

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne šírenie častí, prípadne celého návodu na obsluhu je bez súhlasu spoločnosti Dedra Exim

zakázané. Dedra Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu

byť dôvodom na reklamáciu výrobku. Užívateľská príručka je dostupná na webovej stránke www.dedra.pl

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „Dedra Exim“ sutikimo draudžiamas.

„Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo

instrukcija yra prieinama svetainėje: www.dedra.pl

Visas tiesības pasargātas. Šis izdevums ir sargāts ar autortiesību. Lietošanas Instrukcijas kopēšana vai izplatīšana pilnīgi vai fragmentos bez Dedra Exim firmas piekrišanas ir aizliegta.

Firma Dedra Exim atstāj sev tiesību veikt konstrukcijas-tehnikas izmaiņu, kā arī komplektācijas izmaiņu bez iepriekšēja paziņojuma. Šīs izmaiņas nevar būt par pamatu produkta reklamēšanai.

Lietošanas instrukcija pieejama mājaslapā www.dedra.pl

Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati Utasítás másolása vagy terjesztése egészében vagy részleteiben a Dedra Exim írásos engedélye nélkül tilos A

Dedra Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási változtatások előzetes bejelentés nélküli bevezetésének jogát. Ezek a változások nem szolgálhatnak alapjául

a termék reklamációjának. A használati utasítás a weboldalon elérhető www.dedra.pl.

Toate drepturile rezervate. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea parțială sau în

totalitate a Manualului de utilizare fără permisiunea firmei Dedra Exim Firma Dedra Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără

o notificare prealabilă. Aceste modificări nu pot constitui temei pentru reclamarea produsului. Instrucţiunea de deservire accesibilă pe pagina www.dedra.pl

Exim vervielfältigt oder verbreitet werden.Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen,

ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Vse pravice pridržane. Ta navodila so zaščitena na podlagi predpisov o avtorskih pravicah. Prepovedano je kopiranje ali razširjanje teh navodil za uporabo po delih ali v celoti brez soglasja

„Dedra-Exim”. „Dedra-Exim” si pridržuje pravico do uvajanja konstrukcijsko-tehničnih in kompletacijskih sprememb brez predhodnega obvestila. Te spremembe ne morejo biti podlaga za

prijavo reklamacije. Navodila za uporabo so na voljo na strani www.dedra.pl

Sva prava su rezervirana. Ovo djelo je zaštićeno autorskim pravom. Zabranjeno je kopiranje ili distribucija Uputa za uporabu u dijelovima ili u cijelosti bez pristanka „Dedra-Exim”a „Dedra-

Exim” zadržava pravo uvođenja promjena konstrukcijskih, tehničkih i završnih bez prethodne obavijesti. Ove promjene ne mogu predstavljati osnovu za reklamiranje proizvoda. Upute za

uporabu dostupne su na web stranici www.dedra.pl

Всички права запазени. Това произведение е защитено с авторски права. Копирането или разпространението на Ръководството за потребителя на части или като цяло е

забранено без разрешението на „Dedra-Exim”. „Dedra-Exim” си запазва правото да прави промени в дизайна, техническите характеристики и завършването без предварително

уведомление. Тези промени не могат да бъдат основание за рекламиране на продукта. Ръководството за потребителя е на разположение на адрес www.dedra.pl

Всі права захищені. Ця робота захищена авторським правом. Копіювання або розповсюдження Посібника користувача частково або повністю без дозволу Dedra Exim заборонено

Dedra Exim залишає за собою право вносити зміни в конструкцію, технічні характеристики та комплектацію без попереднього повідомлення. Ці зміни не можуть бути підставою

для реклами продукту. Посібник користувача доступний за посиланням www.dedra.pl

Opis Piktogramów/ Description of pictograms / Popis Piktogramů/ Opis Piktogramov/ Piktogramų Aprašymas/ Piktogrammu Apraksts/ Piktogramok

Magyarázata/ Descrierea Pictogramelor/ Beschreibung der Piktogramme / Opis piktogramov / Opis piktograma / Описание на пиктограмите / Опис піктограм

Nakaz: przeczytaj instrukcję obsługi / Warrant: read the instruction manual / Příkaz: přečtěte návod k obsluze / Príkaz: oboznámte sa s užívateľskou príručkou

/ Privaloma: perskaitykite aptarnavimo instrukciją / Norādījums: rūpīgi iepazīstieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az

útmutatót / Obilgatoriu: citiți manualul de utilizare / Ukaz: preberi navodila za uporabo / Nalog: pročitajte upute za uporabu / Заповедта: прочетете

ръководството за употреба / Порядок дій: прочитати інструкцію з експлуатації

Pojemność zbiornika / Tank capacity / Objem nádoby / Objem nádoby / Bako talpa / Neigiamas slėgis talpoje / Tvertnes tilpums / A tartály űrtartalma / Volumul

recipientului / Behältervolumen / Prostornina rezervoarja / Kapacitet spremnika / Капацитет на резервоара / Ємність резервуара

Podciśnienie w zbiorniku / Podciśnienie w zbiorniku / Podtlak v nádobě / Podtlak v nádobe / Vakuums tvertnē/ Tartály kisnyomás / Subpresiune în recipient /

Unterdruck im behälter / Vakuum v rezervoarju / Vakuum u spremniku / Вакуум в резервоара / Вакуум в резервуарі

PL Spis treści

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenia użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Włączanie urządzenia

8. Użytkowanie urządzenia

9. Bieżące czynności obsługowe

10. Części zamienne i akcesoria

11. Samodzielne usuwanie usterek

12. Kompletacja urządzenia

13. Wykaz części do rysunku złożeniowego

14.Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych

i elektronicznych

15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone

symbolem wykrzyknika i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących

bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub

poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do

przyszłego użytku.

Urządzenie z linii SAS+ALL zostało zaprojektowane do

pracy tylko z ładowarkami i akumulatorami linii

SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia

i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż

dedykowanych do urządzenia jest zabronione.

2. Opis urządzenia

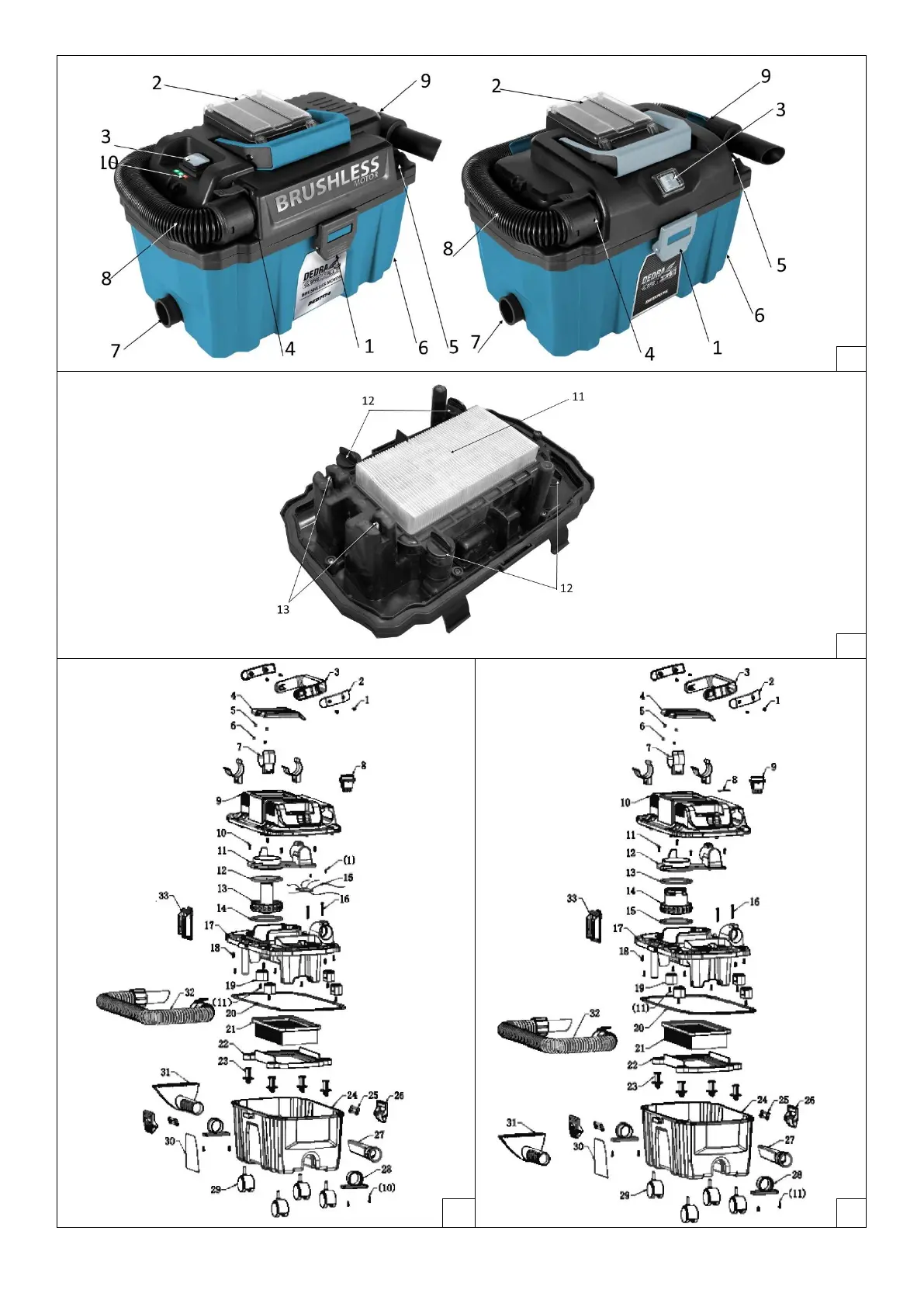

Rys. A. 1. Klamra, 2. Gniazdo akumulatora, 3. Włącznik, 4. Otwór ssący, 5. Otwór

wydmuchowy, 6. Ssawka szeroka, 7. Ssawka szczelinowa, 8. Wąż elastyczny, 9.

Uchwyt węża, Tylko DED7174: 10. Wskaźnik stanu naładowania akumulatora

Rys. B. 11. Filtr zmywalny typu HEPA, 12. Pokrętła blokady filtra, 13.

Zabezpieczenie przed zbyt wysokim poziomem wody

3. Przeznaczenie urządzenia

Odkurzacz bezworkowy, przeznaczony jest do odkurzania na sucho lub mokro (do

ściągania wody). Urządzenie może też służyć jako dmuchawa, po podłączeniu

węża elastycznego do wylotu powietrza z tyłu urządzenia.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych,

warsztatach naprawczych, w pracach amatorskich przy równoczesnym

przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy,

zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z

zamieszczonymi poniżej “Dopuszczalnymi warunkami

pracy”

Odkurzacz nie może być stosowany do odciągu urobku podczas pracy przy

szlifowaniu (drewna, tworzyw sztucznych, metali, powierzchni gipsowych,

materiałów budowlanych itp.) Odkurzacz nie może pełnić funkcji pompy.

Samowolne zmiany w budowie mechanicznej i elektrycznej,

wszelkie modyfikacje, czynności obsługowe nieopisane w

Instrukcji obsługi będą traktowane za bezprawne i powodują natychmiastową

utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność.

Użytkowanie urządzenia niezgodne z przeznaczeniem lub Instrukcją Obsługi

spowoduje natychmiastową utratę Praw Gwarancyjnych.

DOPUSZCZALNE WARUNKI PRACY

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania

akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

Chronić przed wilgocią i opadami atmosferycznymi

5. Dane techniczne

Model urządzenia

DED7075

DED7174

Napięcie pracy [V]

18 d.c.

Typ silnika

Szczotkowy

Bezszczotkowy

Podciśnienie [kPa]

Pojemność zbiornika [l]

Stopień ochrony IP

IP24

Masa [kg]

3,1

6. Przygotowanie do pracy

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z

niego skorzystać, należy skompletować zestaw,

składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych

akumulatorów i ładowarek jest zabronione.

Opisane niżej czynności przygotowawcze należy

wykonywać przy odłączonym źródle zasilania.

Przed pierwszym użyciem odpiąć klamry zabezpieczające (rys. A, 1) i wyjąć ze

zbiornika wszystkie elementy. Sprawdzić, czy filtr typu HEPA (rys. B, 11) jest

poprawnie założony, a pokrętła jego blokady (rys. B, 12) są dokręcone. Sprawdzić,

czy zabezpieczenie przed zbyt wysokim poziomem wody w zbiorniku (rys. B, 13)

nie są niczym zabrudzone, zatkane itp. Do otworu ssącego (rys. A, 3) podłączyć

wąż elastyczny (rys. A, 8) tak, aby zatrzask węża pasował do otworu ssącego

(powinien być skierowany ku górze). Pod spodem zbiornika znajdują się schowki

na końcówki (rys. A, 6, 7). Wybrać odpowiednią końcówkę do pracy i założyć na

wąż elastyczny. W gnieździe (rys. A, 2) umieścić akumulator z linii SAS+ALL.

Urządzenie jest gotowe do pracy.

7. Włączanie urządzenia

Urządzenie zasilane jest z akumulatora o napięciu 18V.

Naładowany akumulator wsuwamy w prowadnicę, aż zadziała

zatrzask uchwytu. Urządzenie jest gotowe do pracy. Włączyć urządzenie

włącznikiem (Rys. A, 3).

Tylko DED7174: Włącznik (rys. A, 3) posiada 2 pozycje: "I" odpowiada pracy ze

zmniejszoną siłą ssania, "II" jest przeznaczony do pracy z pełną mocą.

8. Użytkowanie urządzenia

Trzymając za końcówkę węża elastycznego lub wybrane akcesorium, odkurzać

wybrane powierzchnie, unikając blokowania przepływu powietrza (zatkania

końcówki roboczej). Unikać nadmiernego skręcania i zginania węża elastycznego.

Dopasowywać końcówkę roboczą do czyszczonej powierzchni. W celu poprawy

komfortu pracy stosować dołączoną do urządzenia przedłużkę.

Praca na sucho

Odkurzacz jest urządzeniem bezworkowym, zanieczyszczenia z odkurzanej

powierzchni zbierają się bezpośrednio w zbiorniku.

Praca na mokro

Podczas pracy na mokro regularnie sprawdzać poziom wody w zbiorniku

odkurzacza, opróżniać go regularnie. Jeśli podczas pracy na morko poziom wody

w zbiorniku będzie zbyt wysoki i woda zewrze końcówki zabezpieczenia przed zbyt

wysokim poziomem wody (rys. B, 13), odkurzacz wyłączy się samoczynnie. Przed

wznowieniem pracy w takim przypadku należy opłukać filtr (rys. B, 11), wysuszyć

go dokładnie i dopiero wtedy podjąć pracę urządzeniem na nowo. Nie wolno

dopuszczać do pracy z mokrym filtrem!

Praca w trybie przedmuchiwania

Upewnić się, że zbiornik odkurzacza jest pusty, a filtr czysty. Wąż elastyczny (rys.

A, 8) przełożyć do otworu wydmuchowego (rys. A, 5). Włączyć odkurzacz i

skierować końcówkę węża elastycznego w pożądanym kierunku.

9. Bieżące czynności obsługowe

Konserwacja i czyszczenie odkurzacza

Regularnie oczyszczać całe urządzenie, szczególną uwagę poświęcając na

oczyszczenie otworów wentylacyjnych urządzenia .

Po każdym użyciu należy opróżnić zbiornik odkurzacza, oczyścić go i dokładnie

osuszyć (jeśli był używany do pracy na mokro). Filtr typu HEPA zdjąć i oczyścić. W

tym celu użyć delikatnej, miękkiej szczotki, którą należy wstępnie oczyścić filtr typu

HEPA. Następnie umyć go pod bieżącą, zimną wodą (opłukać, nie używać

detergentów, rozpuszczalników itp.).

Mycie filtra

Odpiąć klamry (rys. A, 1) i zdjąć górną pokrywę odkurzacza. 4 pokrętła blokujące

filtr (rys. B, 12) obrócić o ćwierć obrotu przeciwnie do ruchu wskazówek zegara.

Zdjąć filtr (rys. B, 11) i płukać pod bieżącą, zimną wodą. Nie używać detergentów,

Produkspesifikasjoner

Merke:	Dedra
Kategori:	Støvsuger
Modell:	DED7174

Trenger du hjelp?

Hvis du trenger hjelp med Dedra DED7174 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Støvsuger Dedra Manualer

Dedra DED6597 Bruksanvisning

12 September 2025

Dedra DED7174 Bruksanvisning

12 September 2025

Dedra DED6609P Bruksanvisning

12 September 2025

Dedra DED6594 Bruksanvisning

12 September 2025

Dedra DED6612 Bruksanvisning

12 September 2025

Dedra DED6608 Bruksanvisning

1 September 2025

Dedra DED6602 Bruksanvisning

30 Desember 2025

Støvsuger Manualer

Nyeste Støvsuger Manualer

Haeger VC-A15.020A Bruksanvisning

13 September 2025

Advance VP300 Bruksanvisning

13 September 2025

Starmix ISC L-1625 Bruksanvisning

13 September 2025

Starmix NSG uClean 1420 Bruksanvisning

13 September 2025

Starmix NSG uClean ADL-1420 EHP Bruksanvisning

13 September 2025

Starmix Energetic APDM-1430 Bruksanvisning

13 September 2025

Starmix eCraft APL-1430 EWR Bruksanvisning

13 September 2025

Roborock F25 Bruksanvisning

12 September 2025

Roborock F25 ACE Bruksanvisning

12 September 2025

Roborock F25 LT Bruksanvisning

12 September 2025
