Side 1/2
1

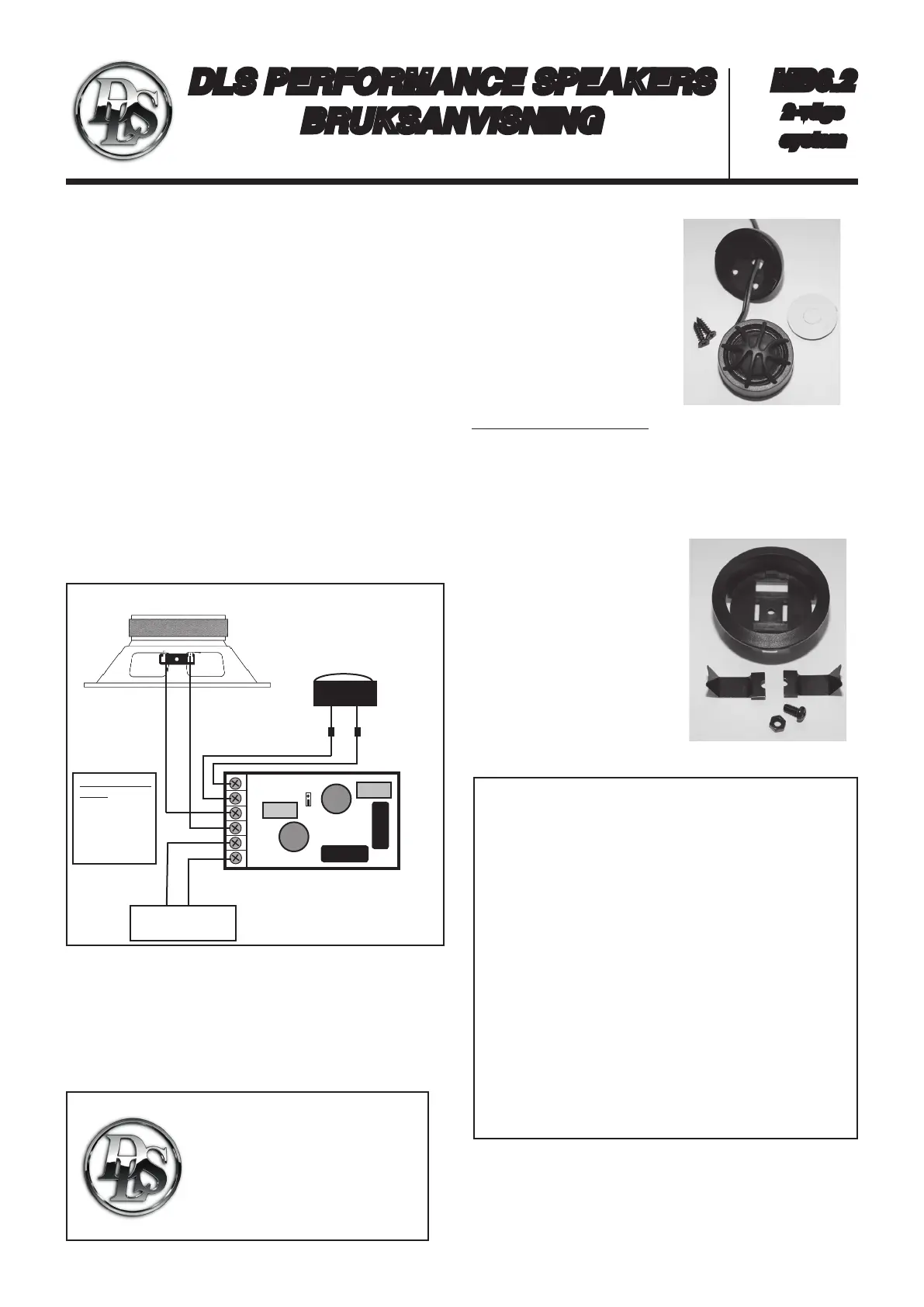

DLS PERFORMANCE SPEAKERS
BRUKSANVISNING
Välkommen
Tack för att du köpt DLS Performance series bilhögtalare.
Dessa högtalare är i första hand tänkta att ersätta fordonens
fabriksmonterade högtalarsystem.
Du kan göra arbetet själv med hjälp av instruktionen om du
känner att du har kunskap och rätt verktyg. Känner du dig det
minsta osäker bör du lämna över jobbet till en fackman.
Installation
Montera högtalaren i dörrsidan eller instrumentbrädan i bilens
originaluttag. Oftast passar de direkt i fordonens originalut-
tag.Om det finns möjlighet så förstärk med en baffel av MDF-
board eller liknande. En montering högt upp på dörrsidan ger
oftast den bästa ljudåtergivningen.
Diskanthögtalarna monteras på instrumentbrädan, i A-stolpen,
eller infällt i dörrsidan. I vissa fall kan tweetern även monteras
i bilens originaluttag. Det är viktigt att högtalaren är ordentligt
fastsatt annars kan ljudet försämras.
Delningsfiltret till bas och diskant är integrerat i den lilla filter-
boxen och kopplas som på skissen nedan.
Nivån på tweeterljudet kan väljas genom att flytta den lilla
bygeln inuti filtret.
Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den butik
som sålt produkten. Kan de inte hjälpa dej så går det bra att
kontakta DLS på telefon 031-840060, eller skicka ett e-mail till:
info@dls.se Du kan även hitta mycket information på vår hem-
sida www.dls.seVi reserverar oss för ändringar i specifikationer
och utförande då vi kontinuerligt vidareutvecklar våra produkter.
Garantiservice
DLS lämnar två års garanti mot material och fabrikationsfel. Vid
reklamation skall kopia av kvitto eller annat köpbevis bifogas
reparationen.
Installation av tweeter / diskant M25
M25 kan monteras på instru-
mentbrädan med den vinklade
koppen (1) eller infällt i dörrsi-
dan.
Yttre montering:
För vinklad yttre montering: För kabeln genom hålet i bakre
ändan av monteringskoppen. Diskantelementet (2) fästs i kå-
pan genom att passa in i uttagen i plasten och vrida medurs.
Fäst diskanten på instrumentbrädan med hjälp av dubbelhäf-
tande tejp / fästkudde eller skruv.
Infälld montering:
Gör ett hål på 46 mm diame-
ter i dörrsidan. Monteringen är
enklast om dörrsidan lossas så
att monteringen kan ske från
baksidan.
Montera byglarna (4) genom
hålen i kåpan så som de ligger
på bilden. Fäst med medföljan-
de M4 skruv och mutter.
För in kabeln genom hålet i
botten av monteringskoppen
(3). Diskantelementet fästs i
kåpan genom att passa in i ut-
tagen i plasten och vrida med-
urs.
3
4
Tekniska data diskant / tweeter M25
DLS Svenska AB
Box 13029
40251 Göteborg
Tel: 031-840060
Fax: 031-844021
E-mail: info@dls.se
www.dls.se
Tekniska data baselement
DLS MB6.2
Impedans 4 ohm
Nom. effekt RMS 80 W
Max / peak effekt 100 W / 200 W
Konmaterial Glasfiber
Woofer storlek 6,5”(16,5 cm)
Magnetstorlek 90 mm / 3,54”
Känslighet 89 dB
Monteringsdjup 65 mm/2,56”
Monteringshål 145 mm / 5,7”
Storlek 25 mm / 1”
Nom. effekt (RMS) 50 Watt, 80 Watt max
Frekvensomfång 1,5 kHz-22 kHz
Känslighet 93 dB
Magnet diameter 30 mm / 1,18” neodymiummagnet
Monteringsdjup 20 mm / 0,8” (infällt montage)
Monteringshål 46 mm / 1,81” (infällt montage)
Konmaterial Textilmaterial
Filterinstallation MB6.2
MB6.2
2-vägs
system
2
- TW + - WF + - IN +
HI LOW
Röd + Svart -
Svart - Gul+
Bilstereo /
förstärkare
Tweeter / diskant
- +
DLS MB6.2 filterbox
Inkopplingen visar en kanal, den
andra kopplas på samma sätt.
Nivå på diskant-
ljudet:
HI=Hög nivå
LOW= Låg nivå
Väljs med den
lilla bygeln på
kretskortet i filtret

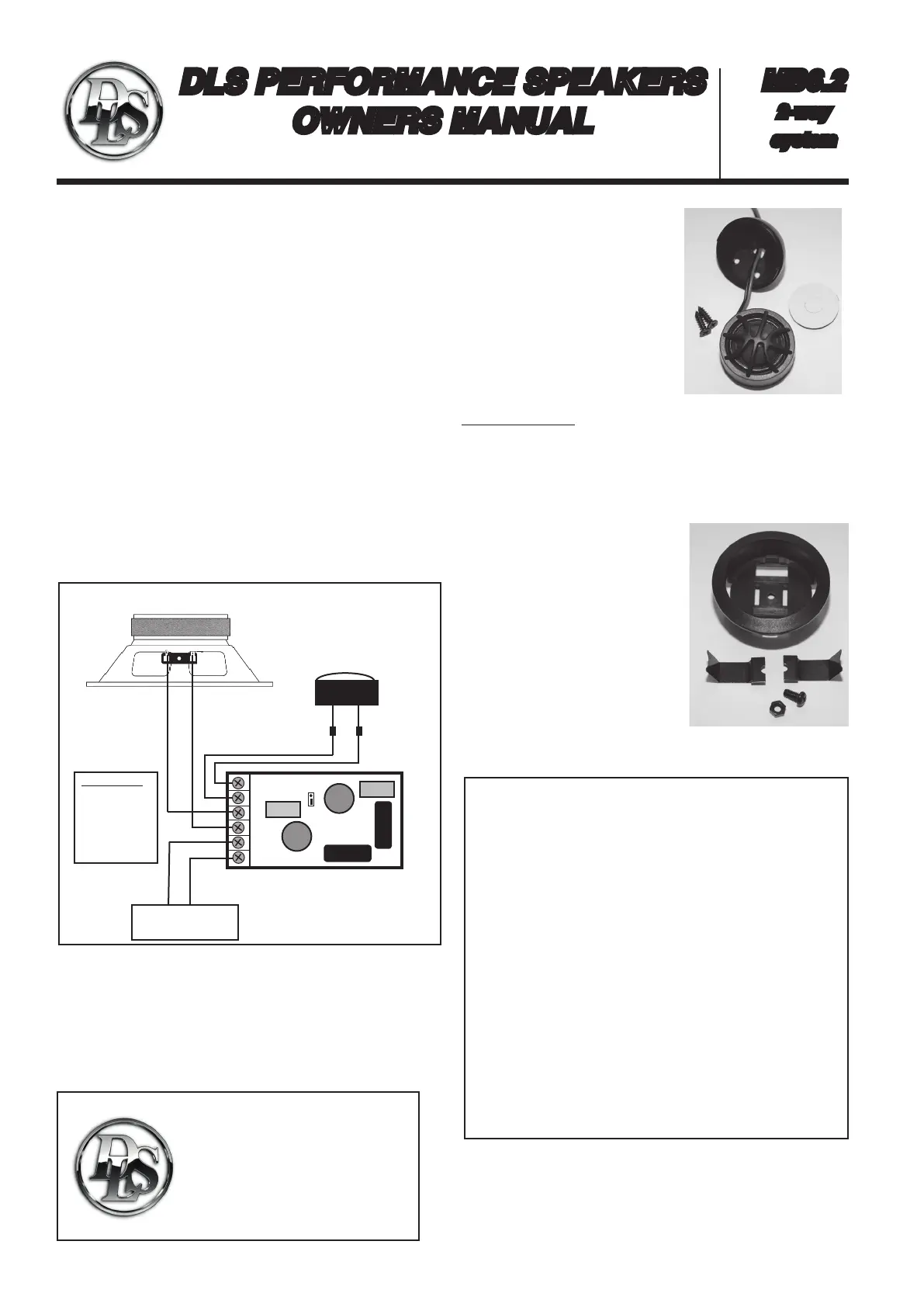

DLS PERFORMANCE SPEAKERS
OWNERS MANUAL
Welcome
Thank you for buying a DLS speaker. This model is a part of
DLS Performance speaker line.
Install the speakers yourself if you feel confident with our in-
structions and if you have the proper tools. A poor installation
job can destroy the final result even from these speakers, so if
you feel unsure, turn over the installation job to someone better
suited to it.
Installation
Mount the speakers in the door or in the dashboard of your
car. Normally they will fit in the facory pre-made mounting ho-
les. If you want an improved sound reinforce with a baffle of
MDF-board or similar. An installation high up on the door side
is to be prefered.
In many vehicles there are factory made places for tweeters
that you can use for installation. If this is impossible, try to In-
stall the tweeter close to the bass/mid driver. The tweeter can
also be installed on the dash-board, or recessed in the door
with the accessories coming with the tweeters.
It is important to fasten the speakers properly in order to avoid
bad sound or rattling.
Connect the speakers and crossovers as in this drawing:
Technical Assistance
For technical assistance ask the shop where the product was
sold or the distributor in your country.
You can also send an e-mail to info@dls.se
Information can also be found on our web-site www.dls.se
We follow a policy of continuous advancement in development.
For this reason all or part of specifications & designs may be
changed without prior notice.
Warranty service
This speaker is covered by warranty, depending on the condi-
tions in the country where it is sold. If the speaker is returned
for service, please include the original dated receipt (or a copy)
with the product.
Installation of tweeter M25
M25 can be mounted on
the dashboard with the
angled cup (1) cup, or
recessed in a door side.
Surface mounting:
Angled mounting: Put the cable through the hole in the rear
end of the angled cup. The tweeter (2) is attached to the cup
by putting them together and turn clockwise. Attach the cup to
the surface with the double adhesive tape.
Recessed mounting:
You need a hole with a diameter
of 43 mm/ 1,7”. Put the two metal
wings (4) through the two tracks
in the center of the cup (3), just
as the picture shows, and attach
them with the M4 screw and nut
through the center hole. The cup
is attached to the door side when
the metal wings is pressed to the
back side of the door.
Put the tweeter driver into the cup
with the cable going out through
the bottom hole. The tweeter (2)
is attached to the cup by putting
the tweeter into the cup and turn
clockwise.
Technical data M25 tweeter
DLS Svenska AB
P.O Box 13029
SE-40251 Gothenburg
Tel: +31840060
Fax: +31844021
E-mail: info@dls.se
www.dls.se
Size 25 mm / 1”
Nom. power handling (RMS) 50 Watt, 80 Watt max
Frequency response 1,5 kHz-20 kHz
Sensitivity 93 dB
Magnet diameter 30 mm / 1,18” neodymium magnet
Mounting depth 20 mm / 0,8” (recessed install)
Mounting hole 46 mm / 1,81” (recessed install)
Cone material Textile fibre
Connection of crossover MB6.2
MB6.2
2-way
system
4
3
Technical data bass driver
DLS MB6.2
Impedance 4 ohm
Nom. power RMS 80 W
Max / peak power 100 W / 200 W
Cone material Glass fibre
Woofer size 6,5”(16,5 cm)
Magnet size 90 mm/3,54”
Sensitivity 89 dB
Mounting depth 65 mm/2,56”
Mounting hole 145 mm / 5,7”
1
2
Red + Black -
Black - Yellow +
Head unit /
amplifier
Tweeter
- +
DLS MB6.2 crossover
Connection of one channel, the
other is connected in the same
way.
Tweeter level:
HI=High level
LOW= Low level
Select level with
the small jumper
inside of the filter
box
- TW + - WF + - IN +
HI LOW
