Side 1/2

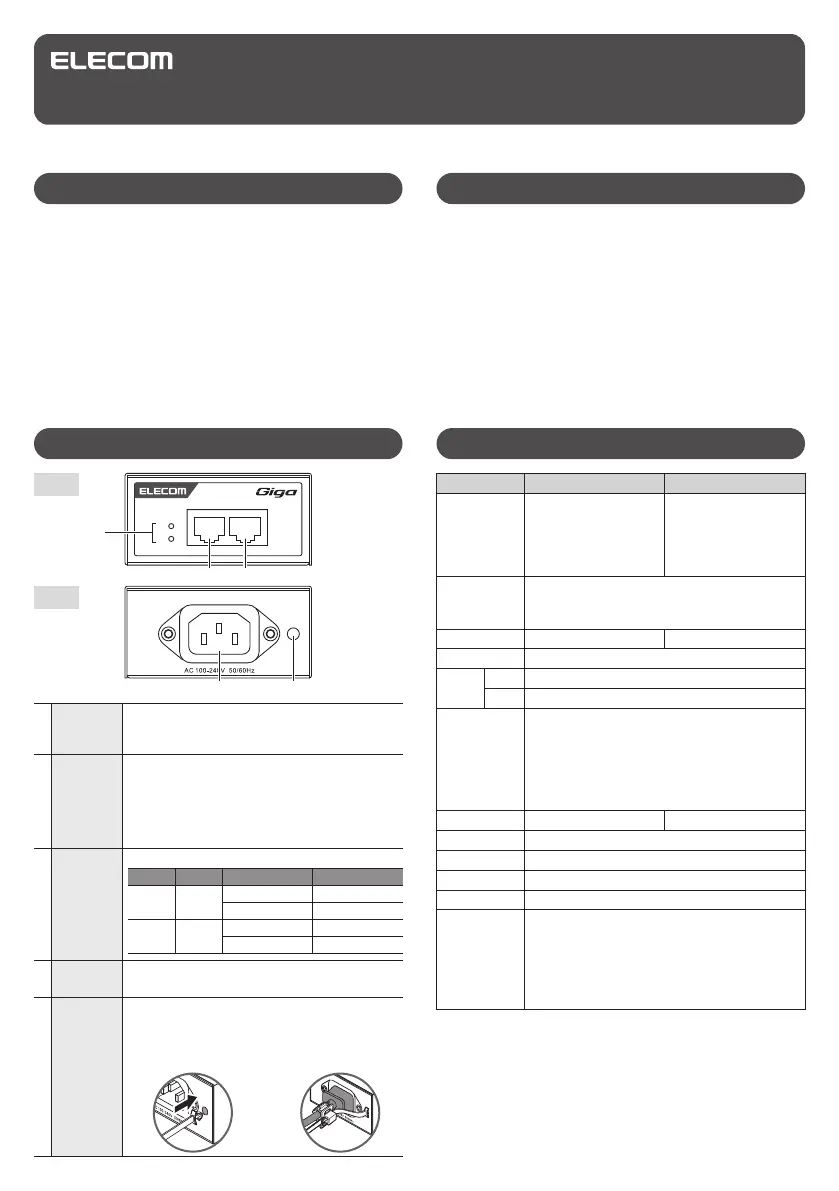

前面

背面

For Business

EIB-UG01-PL2

PWR

PoE

PoE /DATA DATA

1000BA SE -T

この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用

することを目的としていますが、この装置がラジオやテレビジョン受信

機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。 VCCI-B

温度：0℃〜50℃/湿度：10%〜90%（ただし、結露なきこと）

・スイッチングハブなどのネットワークデバイス接続

用Dataポート×1

・PoE受電対応デバイス接続用PoE/Dataポート×1

温度：-20℃〜70℃/湿度： 5%〜90%（ただし、結露なきこと）

AC100〜240V±10%50/60Hz

※同梱の電源ケーブルは、国内専用(125Vまで)です。100V

以上でご利用の際は対応した電源ケーブルを別途ご用意く

ださい。

※同梱の電源ケーブルに125V以上の電圧がかかると大変危

険です。変換プラグを使用して、同梱の電源ケーブルの利用

は絶対に行わないでください。

専用AC電源ケーブル(3ピン、約1.8m)：1本、

３ピン-２ピン変換アダプタｰ：１個、

ACケーブル抜け防止バンド：1個、ゴム足：4個、

壁掛け用ネジ：2本、シリアル番号シール：2枚、

安全にお使いいただくために：１枚、

クイックセットアップガイド(本紙)：１枚

15.4W

IEEE802.3ab(1000BASE-T),

IEEE802.3u(100BASE-TX)

IEEE802.3(10BASE-T),

IEEE802.3af

IEEE802.3ab(1000BASE-T),

IEEE802.3u(100BASE-TX)

IEEE802.3(10BASE-T),

IEEE802.3af,

IEEE802.3at

30.0W

18.2W 34.7W

PoE最大供給電力

カテゴリー5e以上の4対UTP/STPケーブル

適合ケーブル

電源定格

消費電力(最大）

約410g

質量

(幅)約154.0mm×(奥行)約73.1mm×(高さ）約36.0mm(本体のみ)

外形寸法

VCCI ClassB

EMI規格

RoHS対応

法令対応

付属品

環境条件

動作時

保管時

規格

型番

ポート

EIB-UG01-PF2 EIB-UG01-PL2

Ethernetケーブル使用して、スイッチングハブなどの

ネットワークデバイスを接続します。

※Dataポートでは電源供給できません。

① Dataポート

Ethernetケーブルを使用して、PoE受電対応デバイ

スを接続します。PoE受電対応デバイスに電源供給と

データ送受信を行います。

※PoEで使用可能なEthernetケーブルは、カテゴリー5e以上の

4対UTP/STPケーブルを使用してください。ケーブル長は

100mまでとなります。

② PoE/Data

ポート

ACケーブル抜け防止バンドを取り付けます。

⑤

ACケーブル

抜け防止バン

ド取り付け穴

付属の専用AC電源ケーブルを本製品の電源コネク

ターとACコンセントに差し込みます。

④ 電源

コネクター

次のようなステータス(状況)を表示します。

③ ステータス

LED

PoE

色

緑色

ステータス

点滅

状態

PoE非給電

点灯 PoE給電中

PWR

緑色

点灯電源がオン

消灯電源がオフ

EIB-UG01-PF2

EIB-UG01-PL2

クイックセットアップガイド

本製品を正しくご使用いただくために、必ず本書をお読みください。本書は、使用開始後も大切に保管しておいてください。

製品概要パッケージの内容を確認します

●10BASE-T/100BASE-TX/1000BASE-T EthernetによるPoE（*1）

インジェクタ ―です。

EIB-UG01-PF2は従来規格のIEEE802.3afに準拠しています。

EIB-UG01-PL2は802.3af/at規格に準拠しています。

●本製品は、PoE対応デバイスにEthernetケーブル（*2）を通じて電力

を供給できます。

近くに電源がない場所でも気軽にPoE対応ネットワーク機器を導入

設置いただくことが可能です。

*1PoE：PoweroverEthernet

*2市販されているカテゴリー5e以上の4対UTP/STPケーブルを使用

してください。それ以外のケーブルを使用すると、トラブルの原因に

なります。

1 台

1 本

1 個

4 個

2 本

2枚

1枚

ご使用前に、次のものが同梱されていることをご確認ください。

なお、梱包には万全を期しておりますが、万一不足品、破損品などがあり

ましたら、すぐにお買い上げの販売店までご連絡ください。

□製品本体

□専用AC電源ケーブル（3ピン、約1.8m）

□3ピン-2ピン変換アダプター

□ACケーブル抜け防止バンド

□ゴム足

□壁掛け用ネジ

□シリアル番号シール

□安全にお使いいただくために

□クイックセットアップガイド（本紙）

[ACケーブル抜け防止バンド取付イメージ]

❶ACケーブル抜け防止

バンドを取付けます。

第1版 2017年10月26日

※本ガイドは「EIB-UG01-PF2」「EIB-UG01-PL2」共通ガイドとなっております。型番が実際の表記と異なる場合があります。実際の表記と置き換えてお読みください。

※左記前面図は

「EIB-UG01-PL2」

となります。

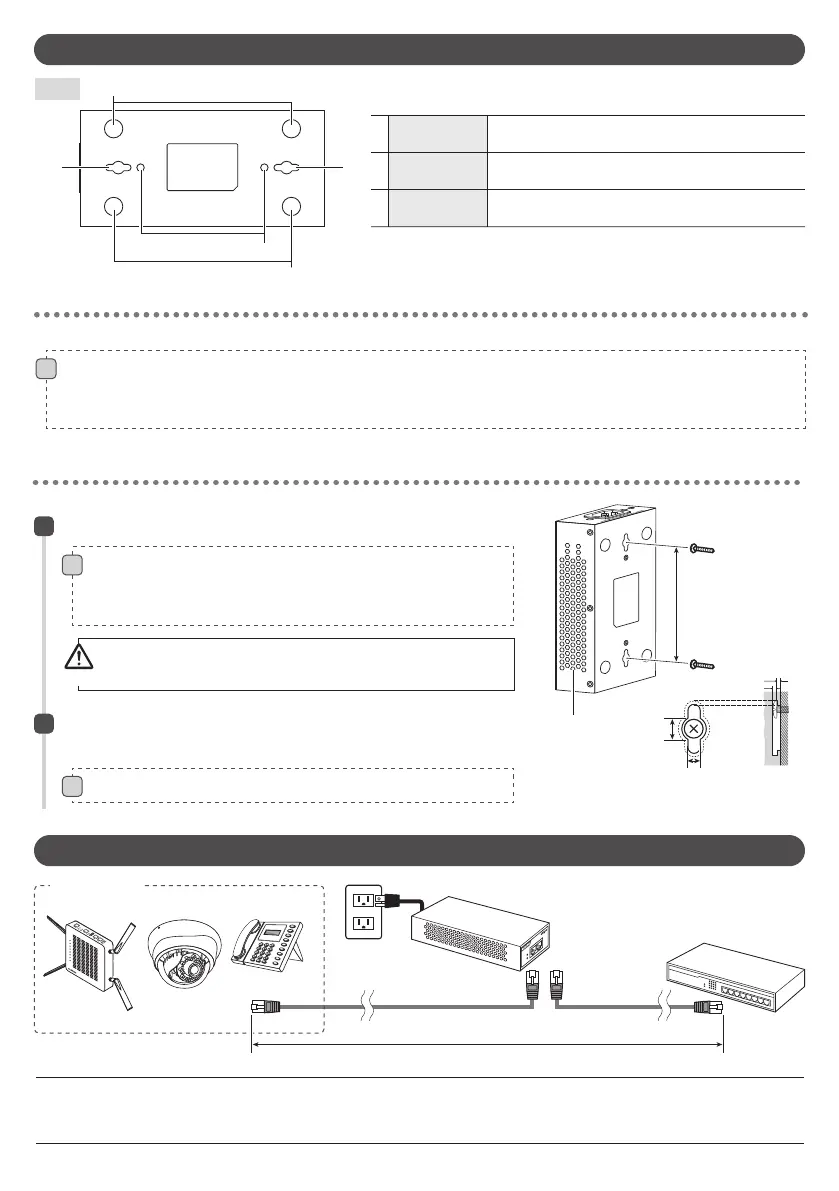

外観図/各部の名称とはたらきハードウェア仕様

② ①

③

④ ⑤

❷ACケーブルを固定し

ます。

平らな場所に設置する場合

本製品底面に、付属のゴム足をゴム足取付部に取り付けてください。



底面

PoE対応

無線AP

PoE対応

ネットワークカメラ

IP電話

EIB-UG01-PF2または

EIB-UG01-PL2

PoE/Dataポートへ Dataポートへ

AC電源ケーブル

A C コンセント

既存導入済

スイッチングハブ

LANケーブル

PWR/PD

USB

5GHz

2.4GHz

LINK LAN

LINK PD

(

)

STATUS

PWR

LANケーブル

For Business

EIB-UG01-PL2

PWR

PoE

PoE/DATA DATA

1000BASE-T

通気孔

壁面に設置する場合

本製品底面の壁掛け穴を使用する事で壁面設置いただく事が可能です。



󱾁すべてのネットワーク機器の通信を保証するものではありません。 󱾁仕様及び外観等は製品改良の為、予告なく変更する場合があります。

󱾁記載されている商品名会社名等は一般に商標または登録商標です。 󱾁日本国内での使用を想定して設計されております。

󱾁製品保証は、日本国内においてのみ有効です。

󱾁ThiswarrantyisvalidonlyinJapan. 󱾁Thisproductisfordomesticuseonly. 󱾁WeprovidesupportonlyfortheJapaneseOS.

󱾁NotechnicalsupportisavailableinforeignlanguagesotherthanJapanese.

設置について

導入イメージ

ご注意

・



ネジは頭部の直径が6〜8mm（0.24〜0.31）のものを使用してください。

・ネジは壁にすべて埋め込まず、壁面からネジ頭部を少し出してください。

・本製品底面のネジ穴にネジ頭部を差し込んで引っ掛けることができ、ケーブル

類を本製品に接続するための隙間を十分に確保できるよう取り付けてください。



・



本製品の電源コネクター側を上に向けて、壁に垂直に設置してください。

・AC電源に近い場所に本製品を設置してください。

・アース接地対応のコンセントまたはアース端子に正しく接続されていることを確認してください。

・通気孔を塞がないよう5cm以上、スペースを確保して設置してください。

・本製品を積み重ねて使用しないでください。内部に熱がこもり、故障・誤動作の原因となります。

106mm

本製品付属のネジ2本を、壁に106mm間隔で取り付けます。

本製品底面にある壁掛け穴にネジ頭部を合わせて、

本製品を壁に設置します。

注意

ネジは、ケーブルを接続した本製品の重量を支えるのに十分な強度を確保

できる壁にしっかり取り付けてください。

壁掛け穴

詳細（正面）

壁掛け穴

詳細（断面）

2mm

1mm

③

②

①

本製品を置いて使用する場合、付属のゴム足を取り付けて

ください。

① ゴム足取付部

本製品を壁に掛けて使用する場合、この部分に付属の壁掛

け用ネジを取り付けて固定してください。

② 壁掛け穴

別売のマグネット（EHB-EX-MG4）

※

を用いて、本体底面指

定場所にマグネットを取り付けることが可能です。

③ マグネット取付部

PoE受電機器

※オプションマグネット（EHB-EX-MG4）にはマグネットが4個、同梱されておりますが、本製品では

2個を使用します。

合計100mまで対応

Produkspesifikasjoner

Merke:	Elecom
Kategori:	netverkskort/adapter
Modell:	EIB-UG01-PF2
Vekt:	410 g
AC-adapter inngangsspenning:	100 - 240 V
Strømforbruk (maks.):	18.2 W
Sertifisering:	VCCI ClassB
Inngangsspenning:	100 - 240 V
Nettverksstandard:	IEEE 802.3af
Dimensjoner (B x D x H):	154 x 73.1 x 36 mm
Produktfarge:	Sort
Strømforbruk (vanlig bruk):	15.4 W
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	2
Driftstemperatur (T-T):	0 - 50 °C
Oppbevaringstemperaturomåde (Celsius):	-20 - 70 °C
Lagringsrelativ fuktighet:	5 - 90
Inngangsfrekvens:	50 - 60 Hz
DC-inngangskontakt:	Ja
Samsvar med industristandarder:	1000BASE-T/100BASE-TX/10BASE-T
Ethernet LAN dataoverføringshastigheter:	10,100,1000 Mbit/s
Ethernet-grensesnittype:	Fast Ethernet, Gigabit Ethernet
Relativ luftfuktighet under drift (H-H):	10 - 90
Strøm over Ethernet (PoE):	Ja
Strømforsyning via Ethernet/Power over Ethernet (PoE):	- V
AC-adapter frekvens:	50 - 60 Hz
