Side 1/4
6LE002528A
i
a
TYM632C
Jaloezieactor 12-voudig DIN-rail,
230V~
Module 12 sorties volets ou
stores 230V~
TXM632C
Jaloezieactor 12-voudig DIN-rail,
230V~
Module 12 sorties volets ou
stores 230V~
Bn?.:
M
`
6LE002528A1
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mag alleen door een installateur worden uitge-
voerd conform de geldende installatienormen,
richtlijnen, voorschriften, bepalingen en onge-
vallenpreventievoorschriften van het betreffen-
de land.
Bij het niet naleven van de installatie-instruc-
ties kan schade aan het apparaat, brand of an-
dere gevaren optreden.
Gevaar voor elektrische schok. Voor de werk-
zaamheden aan het apparaat of de last loskop-
pelen. Houd daarbij rekening met alle installa-
tie-automaten, die gevaarlijke spanningen aan
apparaat of belasting leveren.
Slechts één motor per uitgang aansluiten. Bij
aansluiting van meerdere motoren kunnen mo-
toren of apparaat beschadigd raken.
Gebruik alleen aandrijvingen met mechanische
of elektronische eindschakelaars. Controleer
de eindschakelaar op correcte instelling. Houd
de specicaties van de motorfabrikant aan. Het
apparaat kan beschadigd raken.
Sluit geen draaistroommotoren aan. Het ap-
paraat kan beschadigd raken.
Gevaar voor lichamelijk letsel. Gebruik het ap-
paraat alleen voor het besturen van jaloezie- en
rolluikmotoren of markiezen. Geen andere la-
sten schakelen.
Houd de instructies van de motorfabrikant aan
voor wat betreft de omschakeltijd en de maxi-
male inschakelduur (ID).
Deze handleiding maakt deel uit van het pro-
duct en dient in het bezit van de eindgebruiker
te blijven.

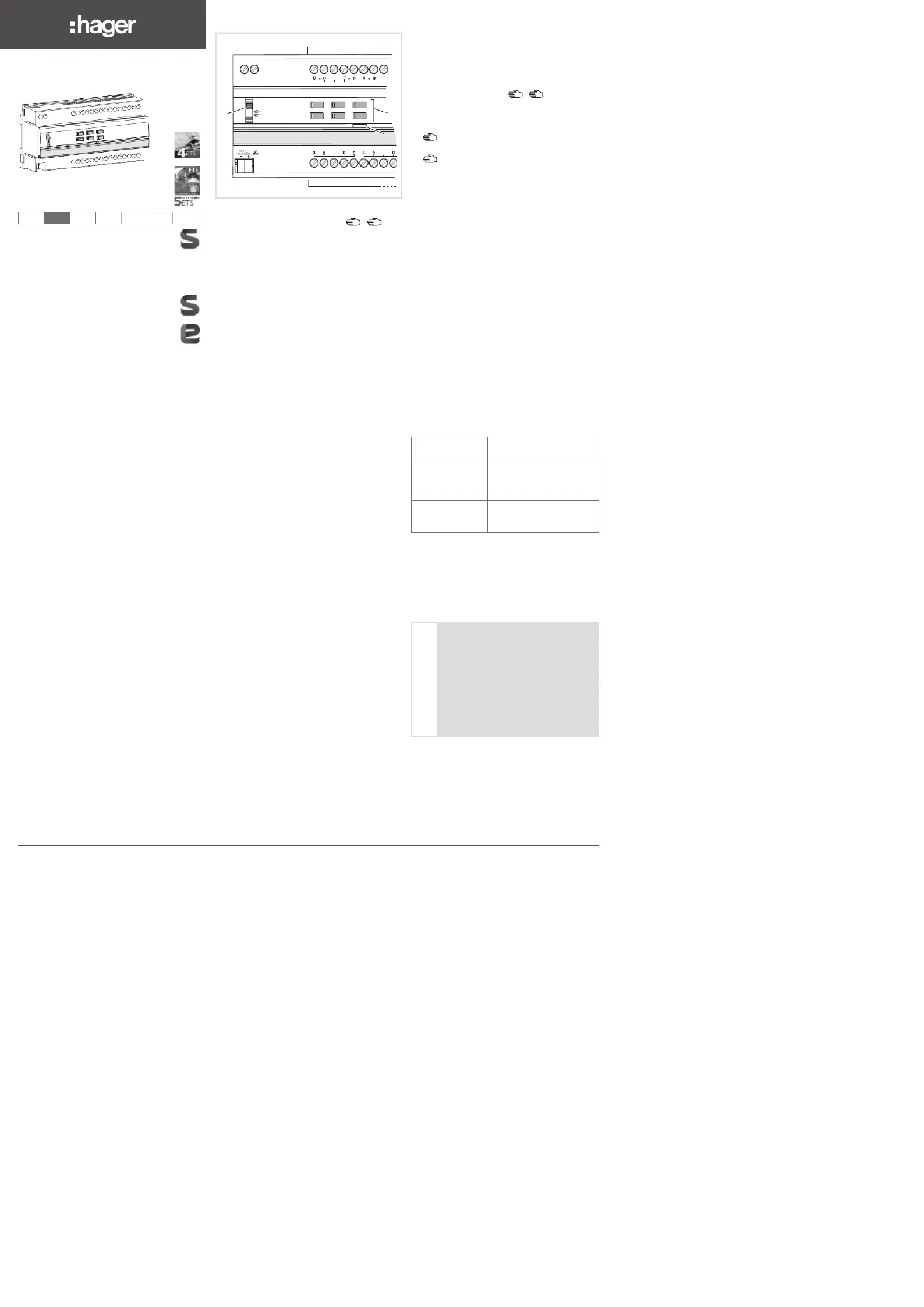

Opbouw van het apparaat
C1/C7
C3/C9
C5/C11
C2/C8
C4/C10
C6/C12
3
4
5
6
7
8
9
10
1
2
N
L
L
L
230V
50/60 Hz
L
L
C
C6
C4
C2
18 19 20 21 22 23 24
25
26
auto 1
auto 2
(1)
(2)
(3)
(4)
(5)
(6)
(3)
(7)
Afb. 1: overzicht apparaten
(1) Schuifschakelaar / 1/ 2auto1/auto2
(2) KNX busaansluiting
(3) Aansluitingen lasten
(4) Tekstveld met afdekking
(5) Verlichte programmeertoets
(6) Bedieningstoets voor handmatige modus per
uitgang met status-led
(7) Aansluiting netvoeding
Functie
Systeeminformatie
Dit apparaat is een product van het KNX-systeem
en voldoet aan de KNX-richtlijnen. Gedegen vak-
kennis door KNX-opleidingen wordt als voorwaarde
gesteld. Planning, installatie en inbedrijfstelling van
het apparaat worden uitgevoerd met behulp van
KNX-gecerticeerde software.
Systemlink inbedrijfstelling:
De functie van het apparaat is afhankelijk van de
software. De software is te vinden in de productda-
tabase. Productdatabase, technische beschrijvingen
en conversie- en andere hulpprogramma‘s vindt u
altijd actueel op onze internetpagina.
Easylink inbedrijfstelling:
De functie van het apparaat is afhankelijk van de
conguratie. De conguratie kan ook met behulp
van speciaal voor de eenvoudige instelling en
inbedrijfstelling ontwikkelde apparaten worden
uitgevoerd.
Dit type conguratie is alleen met apparaten uit het
easylink-systeem mogelijk. Easylink staat voor een
eenvoudige, visueel ondersteunde inbedrijfstelling.
Hierbij worden voorgecongureerde standaardfunc-
ties met behulp van een servicemodule aan de in-/
uitgangen toegekend.
Functiebeschrijving
De apparaat is bedoeld voor de besturing van
motorische gebouwuitrustingen zoals bijvoorbeeld-
volluiken en jaloeziën via de KNX-bus. De apparaat
heft 12 uitgangen, waarbij elke uitgang onafhankelijk
kan worden aangestuurd.
Juiste toepassing
- Schakelen van elektrisch aangedreven motoren
230 V AC voor jaloezieën, rolluiken, markiezen
en soortgelijke ophangingen
- Montage op DIN-rail conform DIN EN 60715 in
de onderverdeling
Producteigenschappen
- Onderling onafhankelijke uitgangen, aansturing
via KNX-bus
- Statusindicatie van de uitgangen op het apparaat
- Handmatige aansturing van de uitgangen op het
apparaat mogelijk, bouwplaatsmodus
- Positie kan direct worden ingenomen
- 3 alarmen
- Scènefunctie
- Geforceerde stand via besturing van hoger niveau
- Aansluiting van verschillende fasen mogelijk
- Lamellenstand direct aanstuurbar

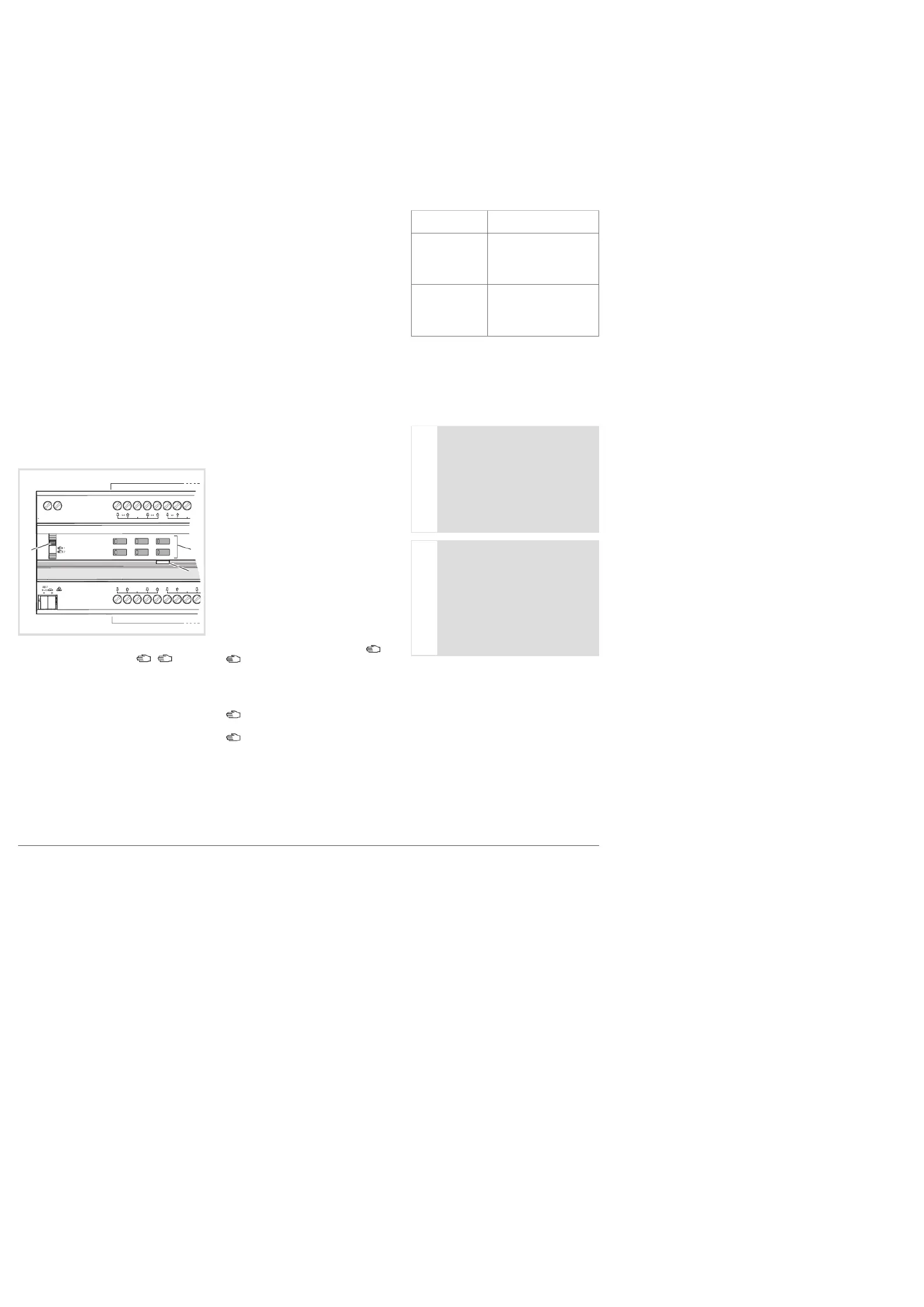

Bediening
Handmatige modus in-/uitschakelen
Bus- en netspanningsvoeding is actief.
zSchakelaar (1) in stand 1/ 2 schuiven.
De handmatige modus is ingeschakeld, de
uitgangen kunnen via de bedieningstoetsen (6)
onafhankelijk van elkaar worden aangestuurd.
1 schakelt de besturing van de uitgangen
C1 C6 .. in.
2 schakelt de besturing van de uitgangen
C7 C12 .. in.
In de handmatige modus is de besturing via de
KNX-bus uitgeschakeld.
Systemlink inbedrijfstelling:
afhankelijk van de programmering wordt de
handmatige modus permanent geactiveerd of
gedurende een via de applicatiesoftware gepara-
metreerde tijd.
Wanneer de handmatige modus via de applica-
tie-software is geblokkeerd, wordt de activering
niet uitgevoerd.
Of:
zSchakelaar (1) in stand plaatsen.auto1/auto2
De handmatige modus is uitgeschakeld. De
besturing verloopt uitsluitend via de KNX-bus. De
uitgang neemt de door de busbesturing gegeven
positie in. De schakelstatus wordt door de status-
led van de bedieningstoets (6) aangegeven.
Onder wordt de status van de uitgangen auto 1
C1 C6 .. weergegeven.
Onder wordt de status van de uitgangen auto 2
C7 C12 .. weergegeven.
Uitgangen in handmatige modus bedienen
De bediening volgt per uitgang door herhaaldelijk kort
indrukken van de bedieningstoets (tabel 1).
Toestand Gedrag bij
korte toetsbediening
Uitgang is in de
rusttoestand,
status-led van
toets (6) is uit.
Beweging start. Status-led
van de toets (6) brandt.
1)
Uitgang actief,
status-led van de
toets (6) brandt.
1)
Beweging stopt, led gaat uit.
1)
De led brandt rood bij bij opwaartse beweging en
groen bij neerwaartse beweging.
Tabel 1: handmatige modus
Informatie voor de elektrotechnische
installateur

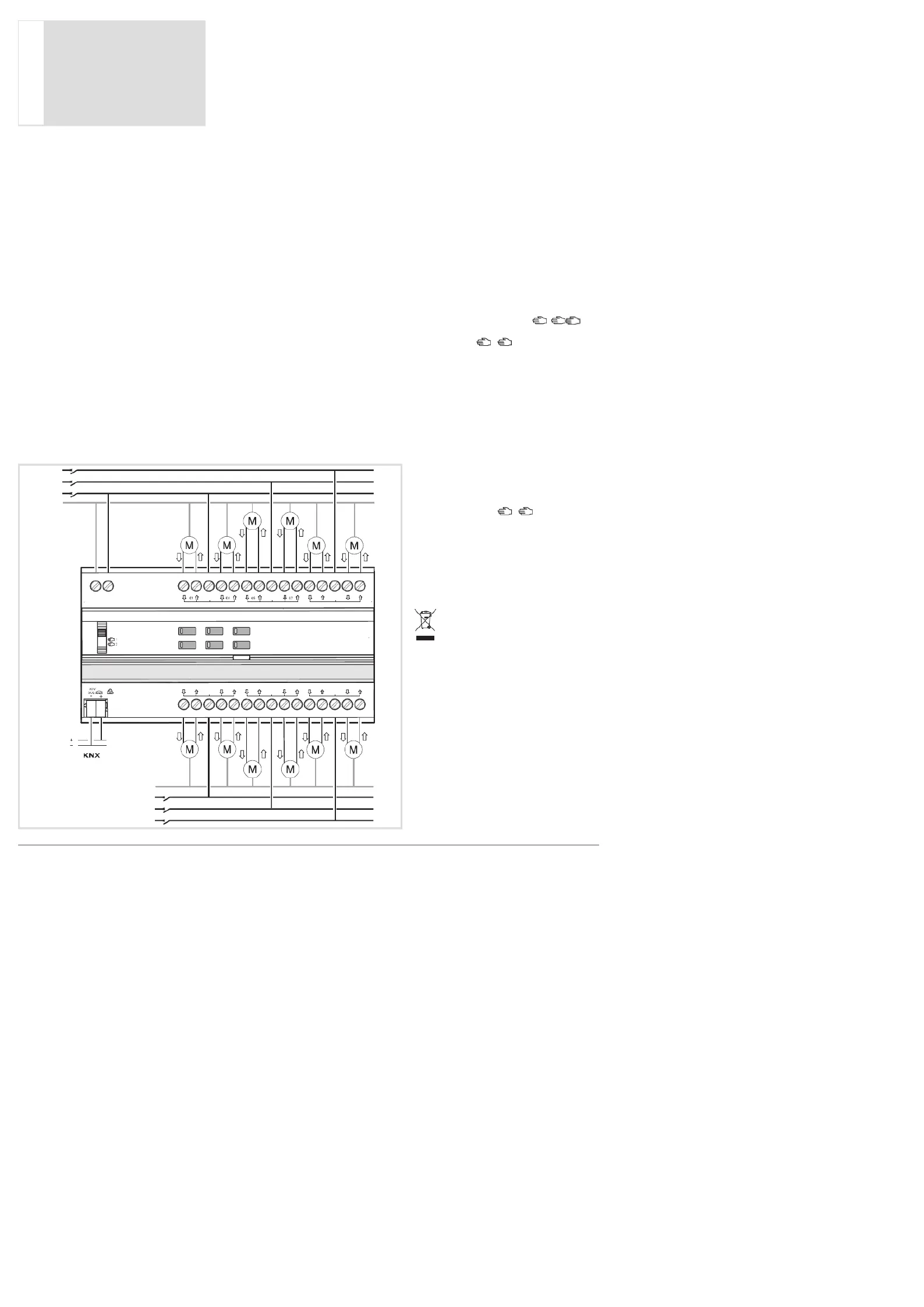

Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij
aanraking van onderdelen die onder
spanning staan!
Elektrische schokken kunnen de dood
tot gevolg hebben!
Voorafgaand aan werkzaamheden aan
het apparaat de aansluitleidingen
loskoppelen en spanningvoerende
delen in de omgeving afdekken!
ç
P
P
i
