Hausanschluss-Verstärker für moderne/neue HFC-Netze bis

1000 MHz geeignet

■

Frequenzabhängige Verstärkung durch fest eingebauten

Interstage-Entzerrer (Preemphase 8 dB)

■

Dämpfungs-Einstellung im Vorwärtsweg über Schiebeschalter

■

Integrierte Diplexer

■

LED als Betriebsanzeige

■

Gussgehäuse mit F-Anschlüssen

■

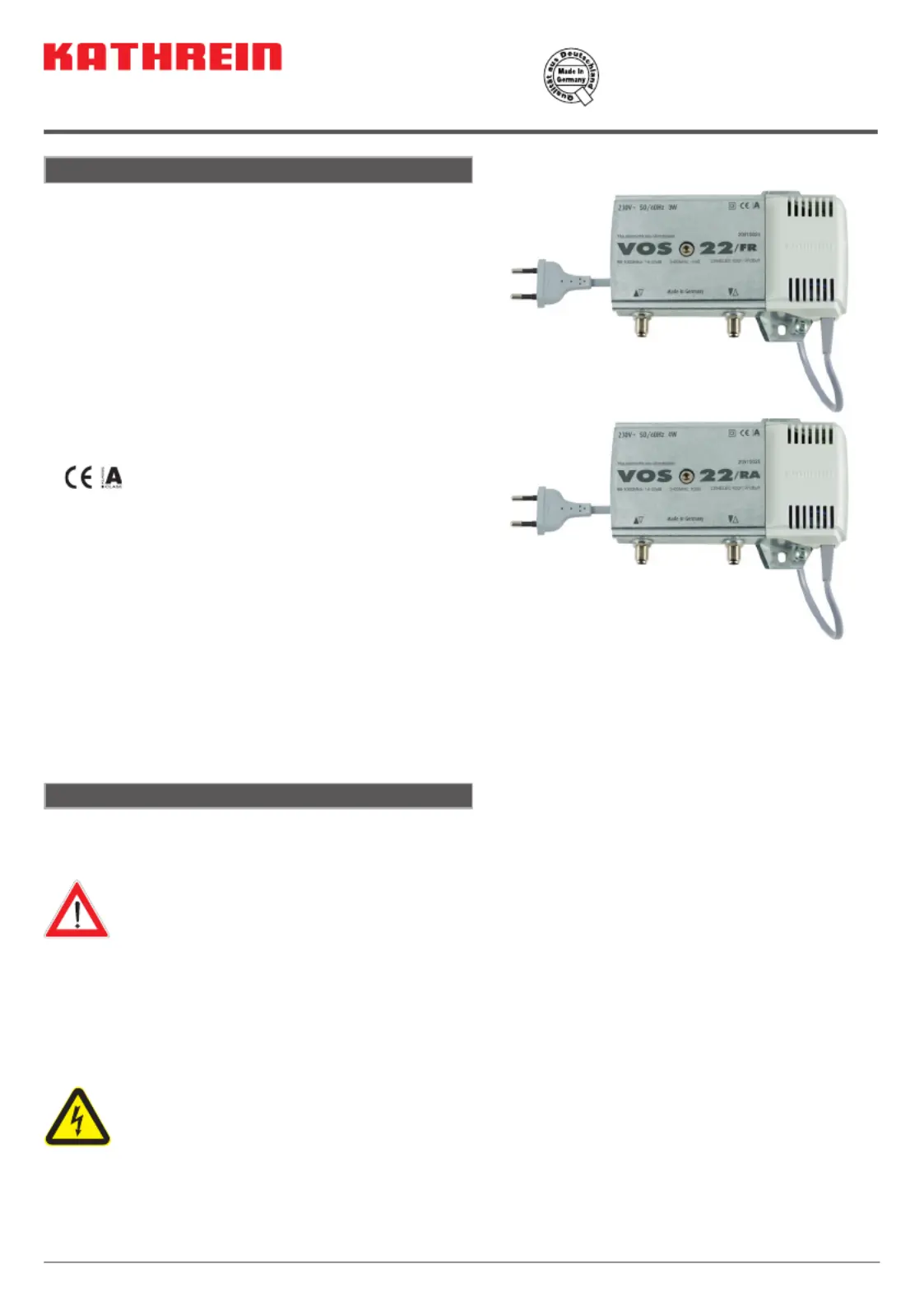

Lieferumfang: VOS 22 (FR/RA), Anwendungshinweis

■

VOS 22/FR 20910024

VOS 22/RA 20910025

Hausanschluss-Verstärker

Merkmale

VOS 22/FR

■

Integrierter Rückweg 5-65 MHz und abschaltbar passiv

(umschaltbar mit Steckbrücken, Lieferzustand passiv)

VOS 22/RA

■

Integrierter Rückweg 5-65 MHz undaktiv/passiv

abschaltbar (umschaltbar mit Steckbrücken, Liefer-

zustand passiv)

Die Verstärker stimmen mit den zum Zeitpunkt der

Auslieferung gültigen Anforderungen der EMV-Richtli-

nie 2004/103/EG und der Niederspannungs-Richtlinie

2006/95/EG überein.

• Die Versorgungsspannung der Verstärker beträgt 230-V-Wechselspannung und ist bei direkter Berührung lebens-

bedrohlich!

• Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

• Unter gefährlicher Spannung stehende Teile dürfen nicht berührt werden.

• Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteck-

dose muss in der Nähe des Verstärkers angebracht und leicht zugänglich sein.

• Die Installation und Deinstallation des Verstärkers darf nur in spannungsfreiem Zustand vorgenommen werden.

• Die Verstärker dürfen nicht ohne die serienmäßig installierte Schutzabdeckung des Netzteiles betrieben werden. Der

Deckel muss geschlossen sein.

• Auf die Verstärker dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.

• Die Verstärker dürfen nicht Tropf- oder Spritzwasser ausgesetzt sein.

• Zulässige Umgebungstemperatur -20 bis +55°C

Grundlegende Sicherheitsmaßnahmen

• Die Montage darf nur durch autorisiertes Fachpersonal durchgeführt werden.

• Bei Montage immer Netzstecker ziehen.

• Die beschriebenen Verstärker dienen ausschließlich der Installation von HFC-Netzen bis 1000 MHz.

• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewähr-

leistung bzw. Garantie zur Folge.

• Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien

montieren.

• Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm

) zu versehen.

• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.

2 / 4

Optional erhältliches Zubehör

■

Deemphase-Entzerrer ERZ 120, BN 272791

Einstellung des Verstärkers

Für die Einstellung benötigen Sie:

• Innensechskantschlüssel (SW 4) zum Abnehmen des Gehäusedeckels

Schiebeschalter zur Einstellung der Dämpfung vorwärts (85-1000 MHz): -3 dB / 0 dB / -6 dB.

Steckbrücken zur Einstellung des Rückwegs (5-65 MHz).

Beide Jumper müssen auf die gleiche Position gesteckt werden

Unten:

Rückweg abgeschaltet, Dämpfung > 50 dB

Mitte:

Rückweg passiv, Dämpfung typ. 1 dB

Oben:

Rückweg aktiv, Verstärkung 10 dB (nur VOS 22/RA)

■

Blitzstromableiter KAZ 12, BN 21810002

-3 0 -6

aktiv

nur VOS22/RA

passiv

aus

Die Einstellungsmöglichkeiten sind, wie in den Graﬁ ken dargestellt, auch im Gehäusedeckel abgedruckt.

3 / 4

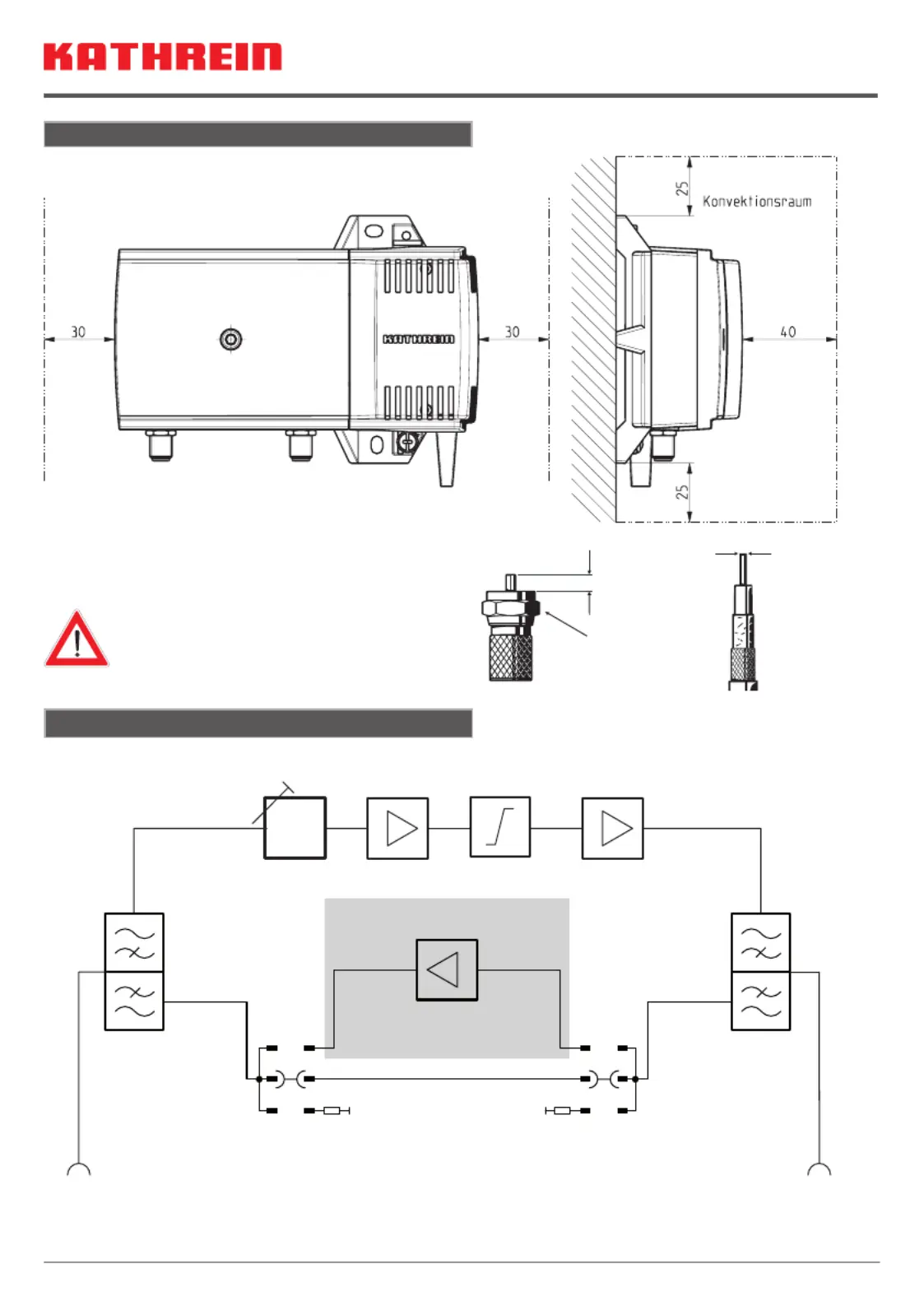

Blockschaltbild VOS 22 xx

Montage

Für die Montage benötigen Sie:

• Befestigungsmittel: Schrauben, max Ø: 4,5 mm

• F-Anschlussstecker nach EN 61169-24.

• Bei größerem Durchmesser des Kabel-Innen-

leiters als 1,2 mm bzw. Grat können die Geräte-

buchsen zerstört werden.

Durchmesser

0,6-1,2 mm

gratfrei

Max. 2 mm Überstand

Anzugsmoment max.

3 Nm (Gefahr des

Überdrehens)

10 dB

aktiv

passiv

aus

aktiv

passiv

aus

nur VOS 22/RA

3 / 0 / 6 dB

8 dB

Dämpfung

Preemphase

5-65 MHz

Ausgang

5-1000 MHz

85-1000 MHz 85-1000 MHz

Eingang

5-1000 MHz

5-65 MHz

Produkspesifikasjoner

Merke:	Kathrein
Kategori:	fjernsynssignalforsterker
Modell:	VOS 22/RA
Vekt:	800 g
Tilkobling:	F
Inngangsspenning:	230 V
Dimensjoner (B x D x H):	105 x 155 x 54 mm
Antall porter:	2
Produktfarge:	Grey, Metallic
Strømforbruk (vanlig bruk):	4 W
Driftstemperatur (T-T):	-20 - 55 °C
Inngangsfrekvens:	50/60 Hz
Internasjonal beskyttelses (IP)-kode:	IP30
Beskyttelsesklasse:	II
Frekvensområde (forovervei):	85 - 1000 MHz
Frekvensområde (bakovervei):	5 - 65 MHz
Støyfigur:	6 dB
Gain:	22 dB
