Side 1/6
1 Connect the bare copper (or green) “ground” wire
from the wallbox to the green wire on the switch
using one of the large supplied wire connectors.
2 Connect the load wire from the wallbox to the red
wire on the switch using one of the large supplied
wire connectors.
3 Connect the hot wire from the wallbox to the black
wire on the switch using one of the large supplied
wire connectors.
4 Connect the neutral wire from the wallbox to the white
wire on the switch (neutral connection required) using
one of the large supplied wire connectors.
5 Cap the blue wire coming from the switch with the
small supplied wire connector. The blue wire is not
used for single pole installations.
Note: Wire colors depicted in this install guide may not
match what is in your walls.
ON
OFF
ON
OFF
ON
OFF
ON
OFF
quick-start guide
Switch
Contents supplied
Double your warranty
Switch
(DVRF-5NS)
Tools you’ll need
Flat-head screwdriver
Wire connectors (5)
Phillips-head screwdriver
Screws (2)

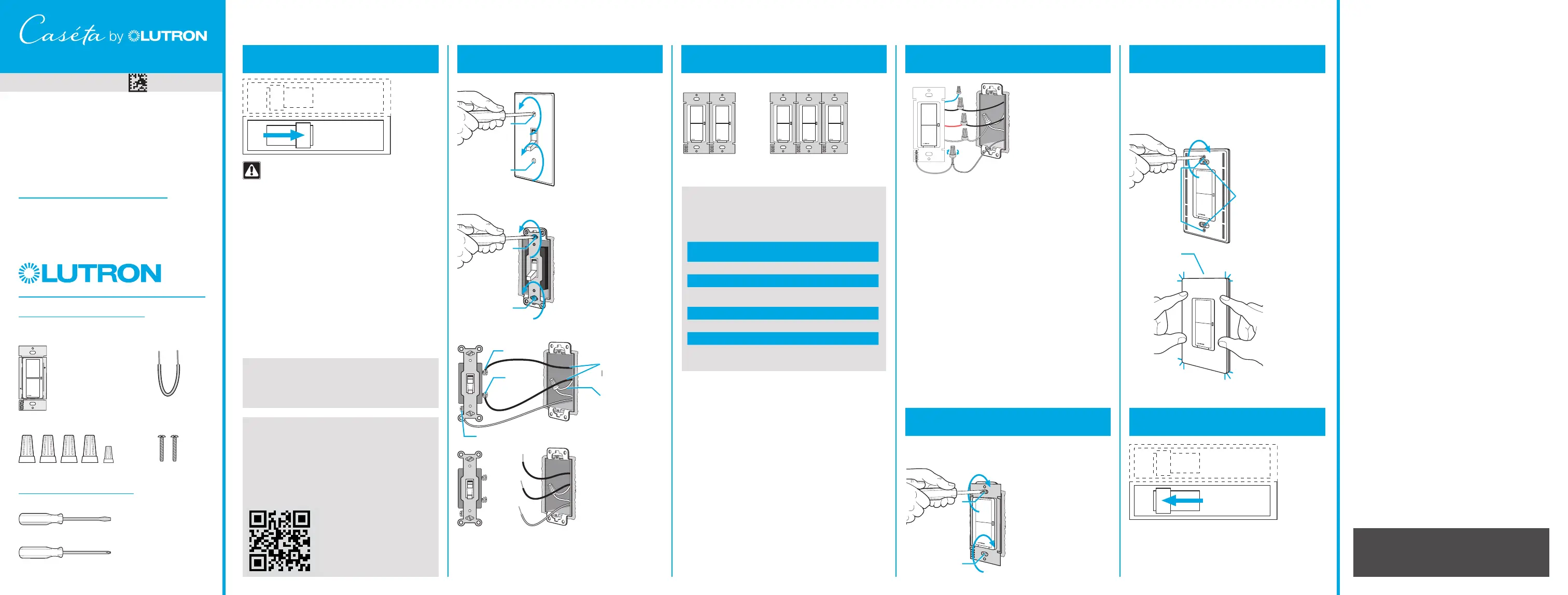

Installation for lights with one wall switch (single-pole)
Installing your switch
WARNING: SHOCK HAZARD
May result in serious injury or death. Turn off
power at circuit breaker or fuse before installing.
1
Turn power off at circuit breaker!
4
Connect the switch
5
Mount the switch
6
Attach the wallplate
7
Turn power on at circuit breaker
2
Remove existing switch from wall
Remove the wallplate from switch.
3
Ganging and Derating
Remove the switch and pull it away from the wall.
* If your light has more than one switch (called a 3-way),
please visit www.casetawireless.com/3way
3
5
1
4
6
Ground
Ground
Ground
7
2
Disconnect all three wires* from the switch.
1 Attach the adapter to the switch using the
screws provided.
2 Tighten the mounting screws on the switch.
3 Snap on the wallplate.
Use the mounting screws provided, leaving them loose
for this step.
Love Caséta products? Have ideas for making
them better? Tell us what you think and
we’ll extend your warranty by 1 year. www.
casetawireless.com/register
CAUTION
Use only with permanently installed lighting loads or
with general purpose fan loads.
Codes
Install in accordance with all national and local
electrical codes.
Grounding
When no “grounding means” exist in wallbox, the
National Electrical Code (NEC®) allows a control to
be installed as a replacement if 1) a nonmetallic,
noncombustible faceplate is used with nonmetallic
attachment screws or 2) the circuit is protected by a
ground fault circuit interrupter (GFCI). When installing
a control according to these methods, cap or remove
green wire before screwing control into wallbox.
FCC/IC Information
This device complies with part 15 of the FCC Rules and Industry Canada
license-exempt RSS standard(s). Operation is subject to the following two
conditions: (1) This device may not cause interference, and (2) this device
must accept any interference, including interference that may cause undesired
operation. Modifications not expressly approved by Lutron Electronics Co.,
Inc. could void the user’s authority to operate this equipment.
Note: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
1
2
Warranty
For warranty information, please visit
www.casetawireless.com/warranty
P/N 0302049 REV A
‘snap’
3
We’ve included instructions for when a single
switch is controlling the lights. For installation
instructions when two or more switches are
controlling a light, please visit
www.casetawireless.com/3way for complete
installation instructions and how-to videos.
Important note:
1
The switch is ULR Listed for use with all magnetic and electronic
fluorescent ballasts.
2
The maximum lamp wattage is determined by the efficiency of
the transformer, with 70%–85% as typical. For actual transformer
efficiency, contact either the fixture or transformer manufacturer.
The total VA rating of the transformer(s) shall not exceed the VA
rating of the switch.
1
2
3
4
Note the
hot and
load wires
Neutral
connection
required
Jumper
wire
For wiring diagrams, please visit
www.casetawireless.com/wiring
Contractor note:
Important note:
Removing side sections does not reduce the switch’s
maximum wattage rating. See the chart below for
maximum load information.
Maximum load derating chart (120 V~ 50/60 Hz)
Load Type
Single
gang
Double
gang
Triple
gang
LED, & Fluorescent
1
5 A 5 A 5 A
or
Incandescent, Halogen,
& ELV
600 W 600 W 600 W
or
MLV
2
600 VA 600 VA 600 VA
or
General Purpose Fan 3 A 3 A 3 A
Double Gang Triple Gang
Installation videos can be found here:
www.casetawireless.com/support
Claro Smart Switch
DVRF-5NS
120 V~ 50/60 Hz
5
1
2
x3
Hold for 6 seconds
until LED starts
blinking
Supported Loads (120 V~)
To use your Caséta by Lutron system
1
Press and hold “off” button on the switch
2
Press and hold “off” button on remote
Pairing the switch and
Pico remote control
Go to www.casetawireless.com/support for
additional troubleshooting suggestions.
Symptoms Probable cause and action
Light does not
turn on or switch
LED does not
light up.
• Red and black wires on the
switch are reversed.
(See steps 4.2 and 4.3 on
the previous page)
• Light bulb(s) burned out.
• Breaker is OFF or tripped.
• Light not properly installed.
• Wiring error.
• FASS on the switch is in the
Off position.
Light does not
respond to Pico
remote control.
• The switch failed to pair with
Pico remote control; see Pairing
the switch and Pico remote
control.
• The switch is already at the light
level the Pico remote control is
sending.
• The Pico remote control is
outside the 30 ft (9 m) operating
range.
• The Pico remote control battery
is low.
• The Pico remote control battery
is installed incorrectly.
Load is Off and
the status LED is
blinking 4 times,
pause, and
repeats.
• The switch is in an Over
Temperature Protection (OTP)
mode.
• See Step 3 Ganging and
Derating. Ensure the switch is
not overloaded.
• Reset the switch by using the
FASS, Front Accessible Service
Switch; See Using your Controls
section. Pull out the FASS and
push it back in.
For advanced features, tips for using Caséta products with LEDs, the complete Caséta product line, and more, please
visit www.casetawireless.com/features
Replacing light bulbs using FASS
Pull the FASS out on the switch to remove power at
the light socket.
Lutron,
the
Lutron logo, Caséta, Claro, FASS, and Pico are trademarks
or registered trademarks of Lutron Electronics Co., Inc. in the US and/
or other countries. Apple is a trademark of Apple Inc., registered in the
U.S. and other countries. App Store is a service mark of Apple Inc. All
other product names, logos, and brands are property of their respective
owners.
© 2022 Lutron Electronics Co., Inc.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Troubleshooting
Hold for 6 seconds
until lights flash 3 times.
Important notes:
1. For indoor use only.
2. Operate between 32 ˚F (0 ˚C) and 104 ˚F (40 ˚C).
Repeat steps to pair other Pico remote controls.
Pico remote control (sold separately)
On
Off
FASS
Front Accessible
Service Switch
Switch

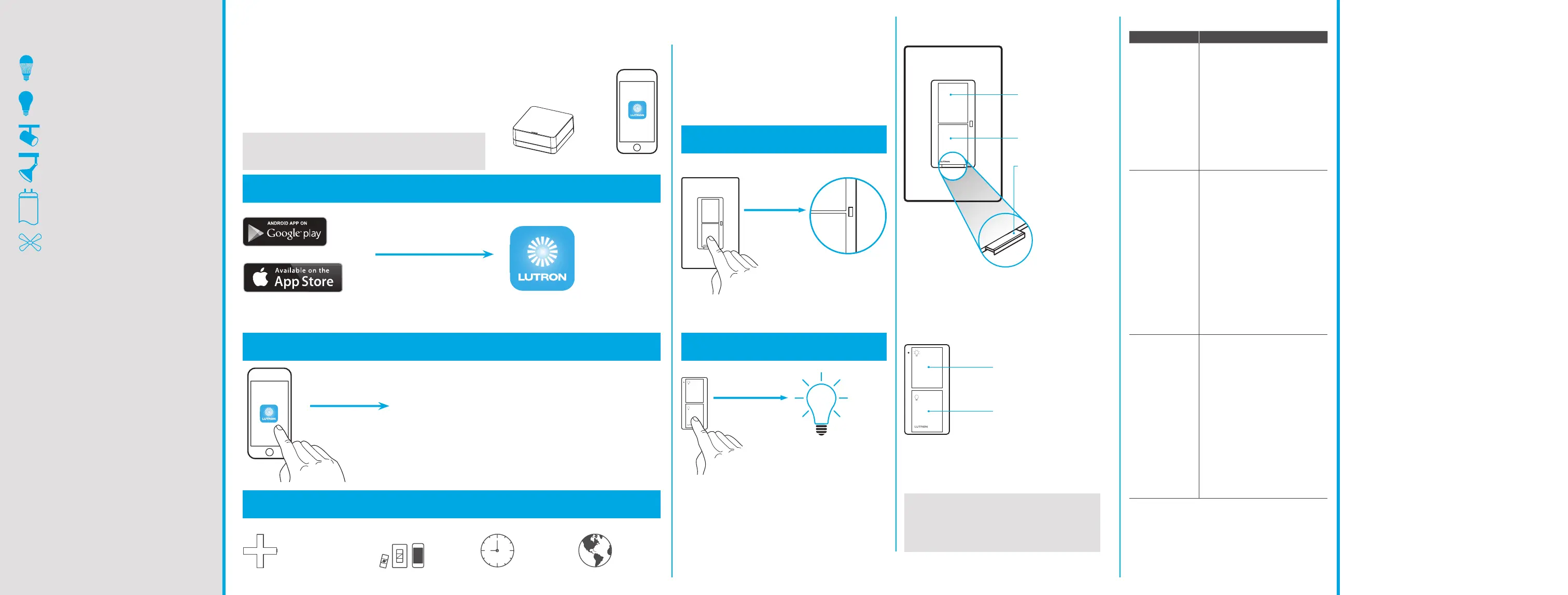

With a smartphone or tablet (Smart Hub required, sold separately)
The Claro Smart Switch can be controlled from a smartphone when
used with the Lutron Smart Hub (formerly Smart Bridge). All devices
must be within 30 ft (9 m) from the Lutron Smart Hub.
If you are using the switch and remote control with the Lutron
Smart Hub follow the instructions below.
Lutron Smart Hub
Lutron app
Without a smartphone or tablet
(Smart Hub not required)
LED—up to 5 A
Incandescent / Halogen—up to 600 W
MLV—up to 600 VA
ELV—up to 600 W
Fluorescent—up to 5 A
General Purpose Fan—up to 3 A
Using your controls
On
Off
DVRF-5NS
1 Press and hold “off” button on dimmer
2
Press and hold “off” button on remote
The Lutron app will walk you through
setting up your devices.
Download the Lutron app
Launch the Lutron app
Search for “Lutron Caséta”
3
Press and hold “off” button on remote
Use the Lutron app to complete ALL remaining steps
Note: If you are using the switch and remote control with
another manufacturer’s bridge, please refer to that manufacturer’s
instructions for set-up.
Control
three ways
Add devices
• Pico remote controls
• Dimmers
• Shades
Schedule
your lights
Connect
while away

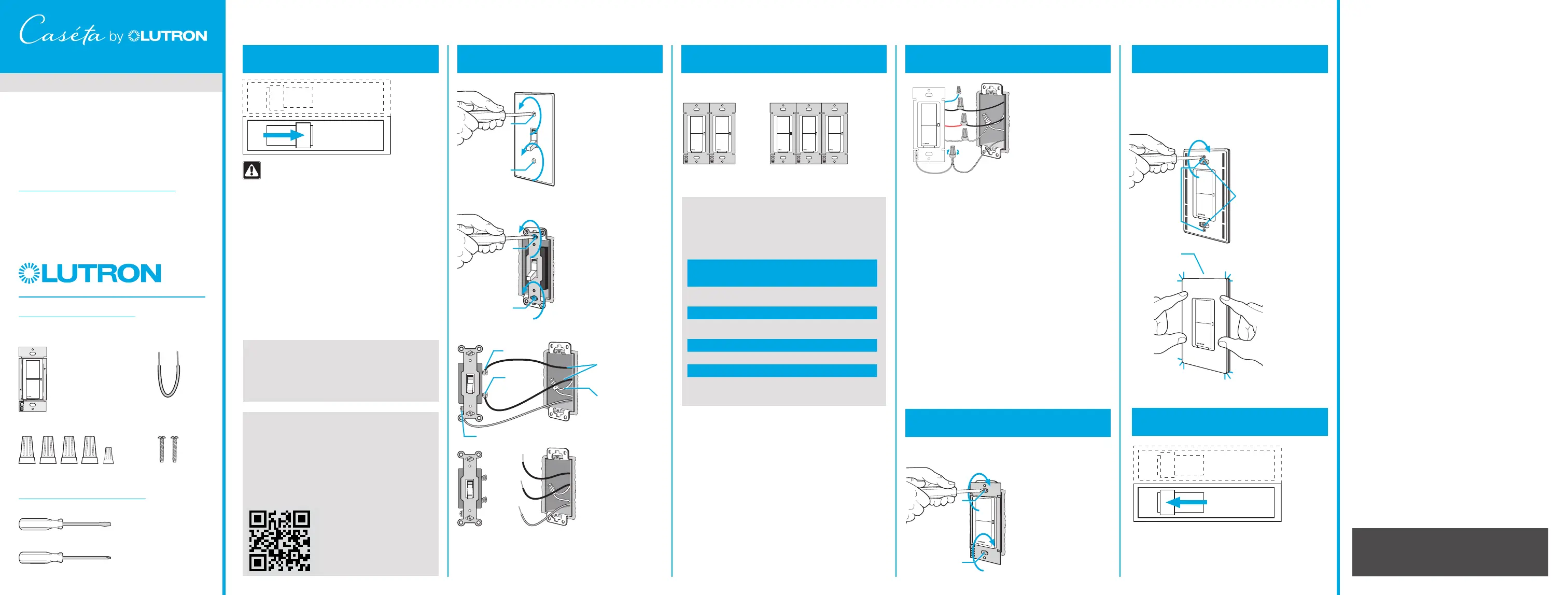

1 Raccordez le fil de «mise à la terre» en cuivre dénudé
(ou vert) du boîtier d’encastrement au fil vert de
l’interrupteur à l’aide de l’un des gros connecteurs de
fil fournis.
2 Connectez le fil de charge du boîtier d’encastrement
au fil rouge de l’interrupteur à l’aide de l’un des gros
connecteurs de fils fournis.
3 Connectez le fil conducteur du boîtier d’encastrement
au fil noir de l’interrupteur à l’aide de l’un des gros
connecteurs de fils fournis.
4 Connectez le fil neutre du boîtier d’encastrement au
fil blanc de l’interrupteur (connexion neutre requise) à
l’aide de l’un des gros connecteurs de fils fournis.
5 Capuchonnez le fil bleu provenant de l’interrupteur avec
le petit connecteur de fils fourni. Le fil bleu n’est pas
utilisé pour les installations unipolaires.
Remarque: Les couleurs de fil illustrées dans ce guide
d’installation peuvent ne pas correspondre
à celles de vos murs.
Interrupteur
(DVRF-5NS)
4
Connecter l’interrupteur
3
Encastrement et déclassement
Mise à
la terre
Nous avons inclus des instructions dans le cas
où un seul interrupteur contrôle les lumières. Pour
les instructions d’installation dans le cas où deux
interrupteurs ou plus contrôlent une lumière, veuillez
consulter www.casetawireless.com/3way
pour obtenir des instructions d’installation complètes
et des vidéos explicatives.
Remarque importante :
1
2
3
4
Remarque importante :
Le retrait des sections latérales ne réduit pas la puissance
maximale de l’interrupteur. Voir le tableau ci-dessous pour
les informations de charge maximale.
Tableau de déclassement de charge maximale
(120 V~ 50/60 Hz)
Type de charge
Compar-
timent
simple
Compar-
timent
double
Compar-
timent
triple
DEL et
fluorescente
1
5 A 5 A 5 A
ou
Incandescente,
halogène et BTE
600 W 600 W 600 W
ou
BTM
2
600 VA 600 VA 600 VA
ou
Ventilateur à usage
général
3 A 3 A 3 A
Compartiment
double
Compartiment
triple
Les vidéos d’installation sont disponibles sur:
www.casetawireless.com/support
Interrupteur intelligent Claro
DVRF-5NS
120 V~ 50/60 Hz
5
ATTENTION
À utiliser uniquement avec des charges d’éclairage
installées de manière permanente ou avec des
charges de ventilateur d’usage général.
Codes
Procédez à l’installation conformément à tous les
codes électriques locaux et nationaux.
Mise à la terre
Lorsqu’aucun « moyen de mise à la terre » n’est
présent dans le boîtier mural, le Code électrique
national (NEC®, National Electrical Code) autorise
l’installation d’une commande en remplacement si
1) une plaque frontale non métallique et non
combustible est utilisée avec des vis de fixation
non métalliques ou 2) le circuit est protégé par
un disjoncteur de fuite à la terre (DDFT). Lors de
l’installation d’une commande selon ces méthodes,
protégez ou retirez le filvert avant de visser la
commande dans le boîtier mural.
Informations sur la FCC/IC
Ce dispositif est conforme à la partie15 des règles de la FCC et à la (aux)
norme(s) CNR d’exemption de licence d’Industrie Canada. Son fonctionnement
est soumis aux deux conditions suivantes: (1) ce dispositif ne peut pas
provoquer d’interférence, et (2) ce dispositif doit accepter toute interférence, y
compris une interférence qui pourrait causer un fonctionnement non souhaité.
Les modifications non expressément approuvées par Lutron Electronics Co.,
Inc. pourront annuler le droit de l’utilisateur à faire fonctionner cet équipement.
Remarque: cet équipement a été testé et déclaré en conformité avec
les limites correspondant à un dispositif numérique de catégorieB, en
vertu de la partie15 des règles de la FCC. Ces limites visent à fournir une
protection raisonnable contre les interférences préjudiciables dans une
installation résidentielle. Cet équipement génère, utilise et peut émettre une
énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément
aux instructions, peut provoquer une interférence préjudiciable avec les
transmissions radio. Toutefois, il n’est pas garanti qu’aucune interférence ne
se produira dans une installation particulière. Si cet équipement provoque une
interférence préjudiciable à la réception radio ou télévisuelle, laquelle peut être
déterminée en éteignant et en mettant en marche l’équipement, l’utilisateur est
invité à corriger cette interférence en prenant l’une, ou plusieurs, des mesures
suivantes:
—Réorienter ou déplacer l’antenne de réception.
—Augmenter la distance entre l’équipement et le récepteur.
— Brancher l’équipement à une prise qui se trouve sur un circuit différent de
celui sur lequel le récepteur est branché.
— Consulter le distributeur ou un technicien radio/TV expérimenté pour toute
assistance.
6
Fixez la plaque murale
1 Fixez l’adaptateur au interrupteur à l’aide des
vis fournies.
2 Serrez les vis de montage de l’interrupteur.
3 Posez la plaque murale.
7
Mettez le disjoncteur sous tension
ON
OFF
ON
OFF
Garantie
Pour obtenir des informations sur la garantie,
veuillez consulter la page
www.casetawireless.com/warranty
3
5
1
4
6
7
2
Mise à la terre
Mise à la terre
2
Retirez l’interrupteur existant du mur
Retirez la plaque murale de l’interrupteur.
Retirez l’interrupteur et éloignez-le du mur.
* Si vos lumières fonctionnent avec plus d’un interrupteur
(à troisvoies), veuillez visiter le site
www.casetawireless.com/3way
Détachez les troisfils* de l’interrupteur.
Noter les fils
de ligne et
de charge
Conducteur
de neutre
requis
ON
OFF
ON
OFF
1
Coupez le courant au niveau
du disjoncteur!
AVERTISSEMENT: RISQUE
D’ÉLECTROCUTION.
Peut entraîner des blessures graves ou la mort.
Coupez le courant au niveau du disjoncteur ou
du fusible avant l’installation.
Installation pour des lumières fonctionnant avec un seul interrupteur mural (unipolaire)
Installation de votre interrupteur
Pour les schémas de câblage, veuillez visiter
le site www.casetawireless.com/wiring
Remarque pour les
entrepreneurs :
Interrupteur
guide de démarrage rapide
Doublez votre garantie
Vous aimez les produits Caséta?
Vous avez des idées pour les améliorer?
Dites-nous ce que vous en pensez et nous
prolongerons votre garantie d’unan
www.casetawireless.com/register
5
Montez le interrupteur
Utilisez les vis de montage fournies, en les laissant
desserrées pour cette étape.
1
2
Éléments fournis
Fil de
pontage
Connecteurs de fils (5) Vis (2)
Outils nécessaires
Tournevis à tête plate
Tournevis cruciforme
1
L’interrupteur est homologué ULR pour une utilisation avec tous les
ballasts fluorescents magnétiques et électroniques.
2
La puissance maximale des lampes en watts est déterminée par
l’efficacité du transformateur, 70 %–85 % étant typique. Pour
connaître l’efficacité réelle du transformateur, contactez le fabricant
du transformateur ou de l’appareil d’éclairage. La puissance
nominale en VA du transformateur ne doit pas dépasser la
puissance nominale de l’interrupteur.
« déclic »
3
1
2

Produkspesifikasjoner

Merke: Lutron
Kategori: Ikke kategorisert
Modell: DVRF-5NS

Trenger du hjelp?

Hvis du trenger hjelp med Lutron DVRF-5NS still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Lutron Manualer

Lutron

Lutron DVRF-5NS Bruksanvisning

14 September 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Xiaomi

Xiaomi Smart Band 8 Strap Bruksanvisning

14 September 2025
Xiaomi

Xiaomi Doctor B Toothpaste Bruksanvisning

14 September 2025
Xiaomi

Xiaomi Yueli Portable Hair Massage Ionic Comb Bruksanvisning

14 September 2025
Biltema

Biltema 36-8046 Bruksanvisning

14 September 2025
ErgoAV

ErgoAV BETCL2-01B Bruksanvisning

14 September 2025
Xiaomi

Xiaomi Black Shark 4S Bruksanvisning

14 September 2025
Xiaomi

Xiaomi Luggage Classic Pro 20 Bruksanvisning

14 September 2025
AOpen

AOpen DEX4501 Bruksanvisning

14 September 2025
Dedra

Dedra BH1081-005 Bruksanvisning

14 September 2025
Dedra

Dedra DED7933 Bruksanvisning

14 September 2025
