Side 1/5
IMPORTANT SAFETY INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE. ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
A. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer.
B. Before servicing or cleaning unit, switch power off at service
panel and lock service panel to prevent power from being
switched on accidentally.
When the service disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the service
panel.
• Suitable for use with solid state speed controls.
CAUTION: For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
INSTALLATION INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
A. Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction.
B. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment manufacturer's guideline
and safety standards such as those published by the National Fire
Protection Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE),
and the local code authorities.
C. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
D. Ducted fans must always be vented to the outdoors.
E. NEVER place a switch where it can be reached from a tub or shower.
FOR BEST RESULTS
When installing the Ventilator in a new construction site, install
fan and ducting during the rough-in construction of the building. Inlet
grille(s) should be installed after the finished ceiling is in place.
To install a ventilator in an requires access toexisting building
the attic area above the space to be ventilated.
INSTALLATION IN A NEW
CONSTRUCTION SITE
MOUNTING
1. Select a mounting site; Identify a mounting location that offers
accessibility with minimal duct run. Mount ventilator as far from
the inlet grille as practical to minimize noise.
NOTE: If used for dryer boosting the ventilator must be mounted at
least 12 feet from the dryer outlet. For gas fired dryers the
ventilator capacity (CFM) must not exceed the dryer’s fan
capacity.
2. Attach fan mounting bracket to the support joist using the wood
screws provided ( ). For best performanceRefer to Figure 1
vertical mounting is recommended, however any orientation is
acceptable.
3. Attach fan to the mounting bracket using the self threading
screws provided (Refer to Figure 1). To ease attachment
1
⁄16˝
pilot holes may be used for the mounting screws.
WIRING
1. Run 120v AC house power wiring through switch box to junction
box in ventilator housing.
2. Remove ventilator junction box cover.
3. Refer to Figure 2. Connect the house power wire (black) to the
terminal marked LI. Connect the house neutral wire (white) to the
terminal marked N. The fan housing is fully insulated and therefore
no grounding is required.
4. Replace outlet box cover.
5. Connect house power wire to the wall switch.
NOTE: ALL WIRING MUST COMPLY WITH LOCAL
ELECTRICAL CODES.
DUCTING INSTALLATION
1. Refer to Figure 3. Attach duct to ventilator inlet and outlet using
clamps, fasteners and/or duct tape. Observe the following
recommendations for best results;
A. Always minimize duct lengths and turns.
B. When flexible ducting is used be sure that the duct is fully
stretched and free of kinks or sharp bends.
C. Use insulated ducting when passing through unconditioned spaces.
D. When insulated ducting is used clamp or tape the inner vinyl core to
the inlet and outlet of the fan and tape the vapor barrier surrounding the
duct insulation to the fan housing.
E. Always install a damper at the inlet grilles.
INSTALLATION INSTRUCTIONS
READ & SAVE THESE INSTRUCTIONS!
In-Line Fans
MODELS: ILF120, ILF130, ILF250,
ILF360, ILF 530

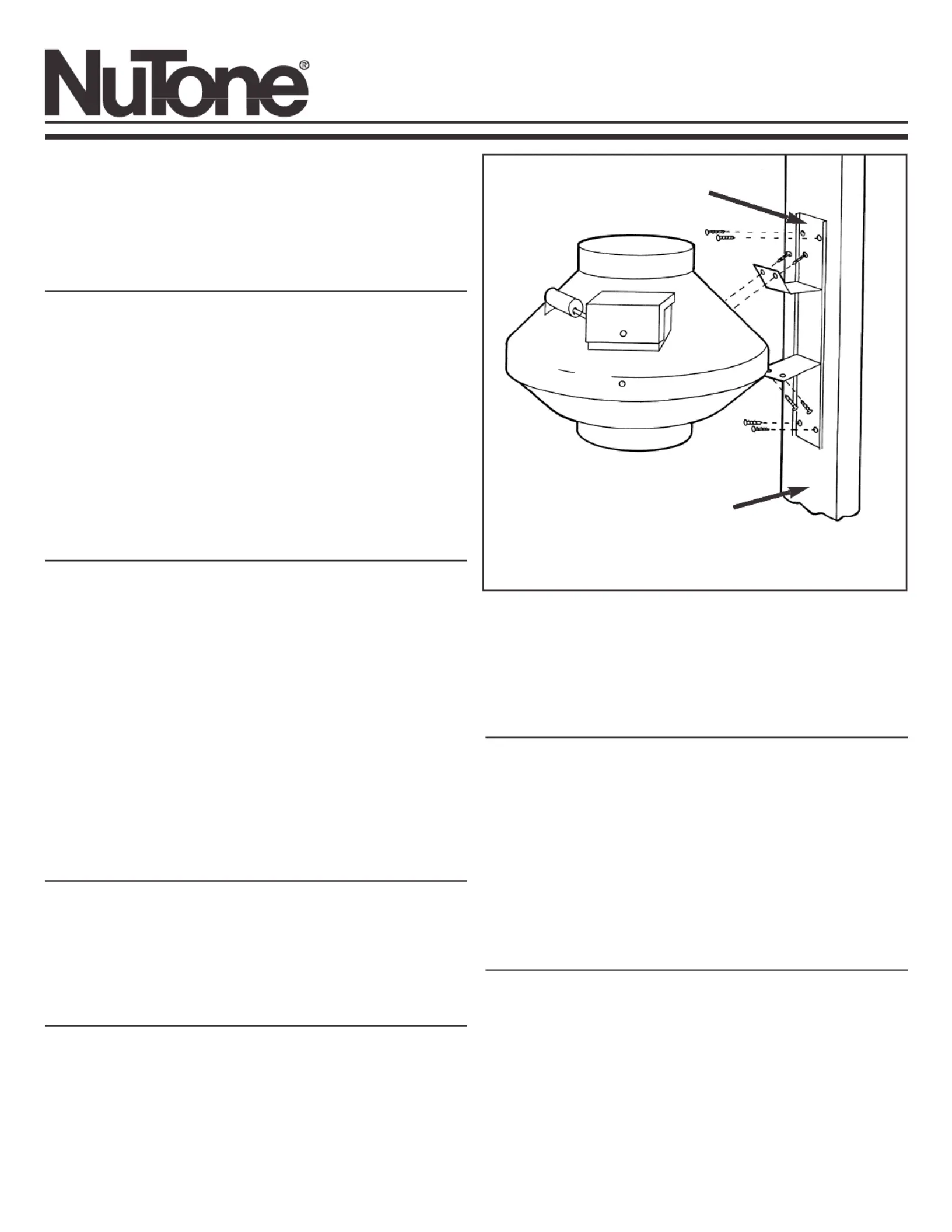

FIGURE 1
MOUNTING BRACKET
JOIST OR STUD
FAN MOUNTING
INSTALLATION IN EXISTING CONSTRUCTION
Installing in an existing building requires access to the attic or space
above the planned installation.
Carefully examine the installation area to be sure that;
1. Ducting can be installed.
2. Wiring can be run to the planned location.
3. No wiring or other obstructions might interfere with installation.
Install fan and ducting following the instructions in “Installation in a New
Construction Site”.
CARE AND MAINTENANCE
1. No regular maintenance is required.
2. For dryer booster applications periodically check the fan and discharge
vent for lint build up. Clean as needed.
Caution: Always disconnect power before inspecting.
FIGURE 3
CEILING JOIST
DAMPERED SLEEVE
INLET GRILLE
AIR FLOW
ROOF OR
WALL CAP
DUCTING INSTALLATION

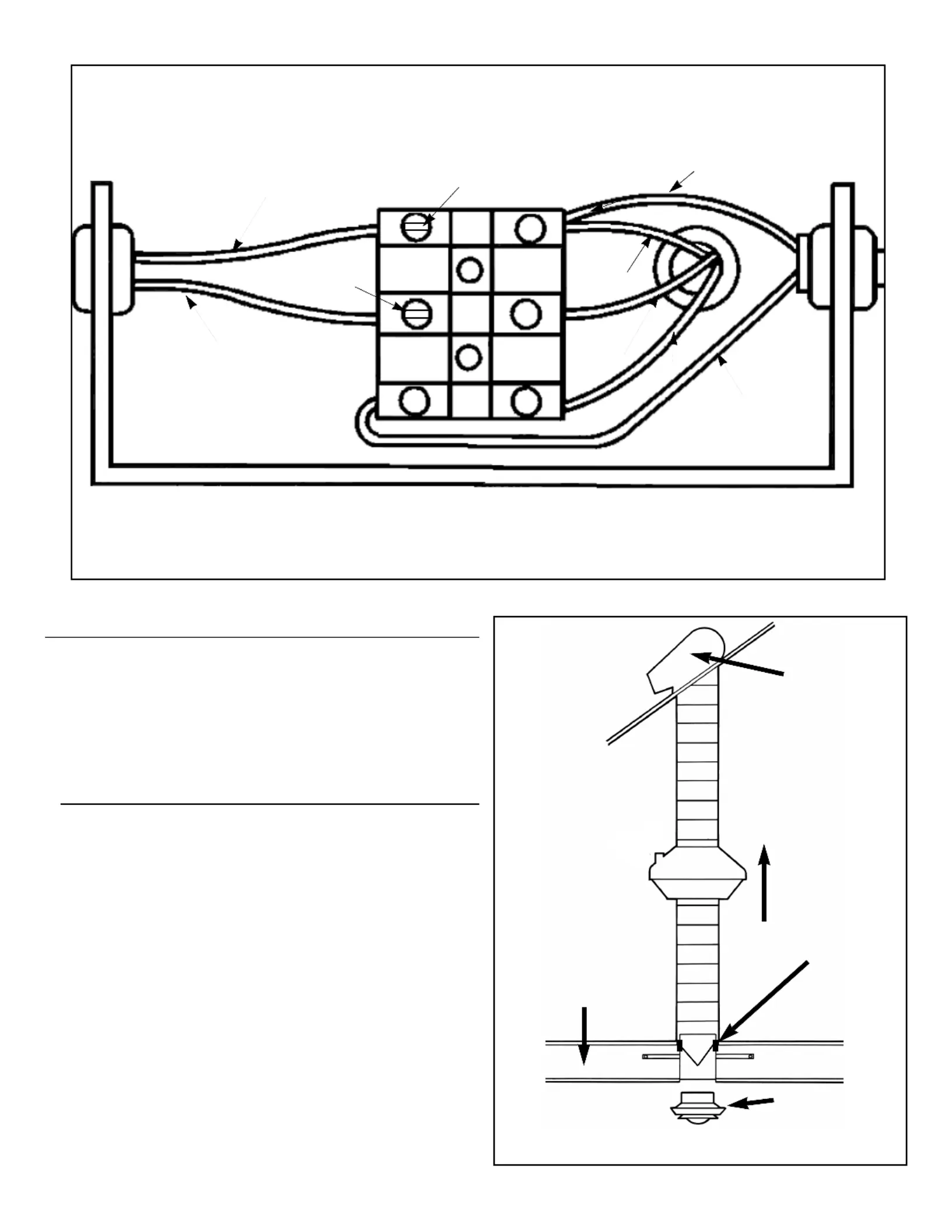

FIGURE 2
WIRING CONNECTIONS
(POWER)
BLACK
(NEUTRAL)
WHITE
LI
N
(TO CAPACITOR)
WHITE
(where applicable)
(TO CAPACITOR)
WHITE
(where applicable)
(MOTOR)
BLUE
(MOTOR)
BLACK
BROWN
IMPORTANTES DIRECTIVES DE SÉCURITÉ
AVERTISSEMENT: POUR REDUIRE LES RESQUES D'INCENDIE,
DE CHOCS ÉLECTRIQUES OU DE BLESSURES, RESPECTER CE
QUI SUIT:
A. Utiliser cet appareil seulement pour les fins prévues par le fabricant.
Pour toute question, communiquer avec le fabricant.
B. Avant de faire l'entretien ou le nettoyage de l'appareil, couper le
courant au tableau de distribution et verrouiller ce dernier pour éviter
que le courant ne soit remis accidentellement.
Lorsque vous ne pouvez verrouiller l'interrupteur, placez un
avertissement clairement visible, par exemple une étiquette, sur le
tableau de distribution.
•Peuvent être utilisés avec une commande transistorisée de la vitesse.
ATTENTION: Pour ventilation générale seulement. Ne pas utiliser pour
évacuer des vapeurs ou des matières dangereuses ou explosives.
DIRECTIVES D'INSTALLATION
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE,
DE CHOCS ÉLECTRIQUES OU DE BLESSURES, RESPECTER CE
QUI SUIT:
A. Les travaux d'installation et d'électricité doivent être confiés à des
personnes qualifiées, conformément auz normes et aux codes en
vigueur, notamment en ce qui concerne les normes de protection contre
les incendies.
B. Pour éviter les retours d'air, les appareils de chauffage doivent avoir
suffisamment d'air pour assurer une combustion et une évacuation
appropriée des gaz. Suivre les directives du fabricant de l'appareil de
chauffage ainsi que les normes de sécurité édictées par des organismes
comme la National Fire Protection Association (NFPA) I'American Society
for Heating, refrigeration and Air Conditioning Engineers (ASHRAE ou les
oranismes de réglementation locaux.
C. Lorsque bous percez les murs et plafonds, éviter d'endommager les fils
électriques et less autres canalisations.
D. Les venttilateurs dotés de tuyaux doivent toujours être raccordés à
I'extérieur.
E. placer un interrupteur à la portée d'une personne qui seNE JAMAIS
trouverait dans le bain ou la douche.
POUR DE MEILLEURS RÉSULTATS
Lors de I'installation de cet appaeil dans une nouvelle résidence,
installer le ventilateur et le conduit pendant les premières étapes de la
construction. Les grilles d'aspiration ne doivent être mises en place
qu'après la finition des plafonds. L'installation de ce ventilateur dans
une résistance existante exige que bous puissiez accéder à un endroit
(grenier ou faux-plafond) situé au-dessus de la pièce à ventiler.
INSTALLATION DANS UNE NOUVELLE RÉSIDENCE
1. Choisir I'emplacement de l'appareil; trouver un emplacement facilement
accessible et où la longueur du conduit sera réduite au minimum.
Installer le ventilateur le plus loin possible de la grille d'aspiration dans le
but de réduire le bruit.
NOTE: Lorsque I'appareil est utilisé pour améliorer le fonctionnement d'une
sortie de sécheuse à linge, il doit être installé à au moins 3,7 m (12 pieds)
de la sortie. Avec les décheuses à linge au gaz, le débit du ventilateur
(PCM) ne doit pas dépasser celui du bentilateur de la sécheuse.
2. Fixer la bride de support du bentilateur à la solive au moyen des vis à
bois fournies (consulter l Figure 1). Pour de meilleurs résultats, on
recommande I'installation à la berticale, mais une autre orientation est
également acceptable.
3. Installer le ventilateur sur la bride de support au moyen des vis à
enfilement automatique fournies (consulter la Figure 1). Pour faciliter
I'installation, percer des trous de 1/16 po dans le ventilateur pour les vis.
CÂBLAGE
1. Faire passer un fil d'alimentation 120 V de la boîte de I'interrupteur à
la boîte électrique située dans le boîte du ventilateur.
2. Retirer le couvercle de la boîte électrique du ventilateur.
3. Consulter la Figure 2. Brancher le fil d'alimentation (noir) à la borne
portant la mention LI. Brancher le fil d'alimentation neutre (blanc) à la
borne portant la mention N. Le boîter du bentilateur est complètement
isolé; il n'a donc pas à être mis à la terre.
4. Replacer le couvercle de la boîte électrique.
5. Brancer les fils d'alimentation à I'interrupteur mural.
NOTE: LE CÂBLAGE DOIT ÊTRE CONFORME AUX CODES
ÉLECTRIQUES EN VIGUEUR.
INSTALLATION DU CONDUIT
1. Consulter la Figure 3. Raccordr le conduit à l'entrée et à la sortie du
ventilateur au moyen de collects, de brides ou de ruban adhésif pour
conduit. Pour de meilleurs résultats, suivre les recommandations ci-
dessous:
A. Réduire au minimum la longueur du conduit et le nombre de coudes.
B. Lors de I'utilisation de conduit flexible, s'assurer que le conduit est
complètement étendu et qu'il n'y a pas de bosses ni de coudes.
C. Utiliser un conduit isolépour traverser les endroits non chauffés.
D. Lors de I'utilisation d'un conduit isolé, fixer ou coller la gaine interne de
vinyle à l'intrée et à la sortie du bentilateu, puis coller le coupe vapeur
entourant II'isolant du conduit au boître du registre au niveau de la grille
d'aspiration.
E.Installer toujours in registre au niveau de la grille d'apiration.
DIRECTIVES D'INSTALLATION
LIRE ET CONSERVER CES DIRECTIVES
Ventilateurs verticaux
MODÈLES: ILF120, ILF130, ILF250,
ILF360, ILF530

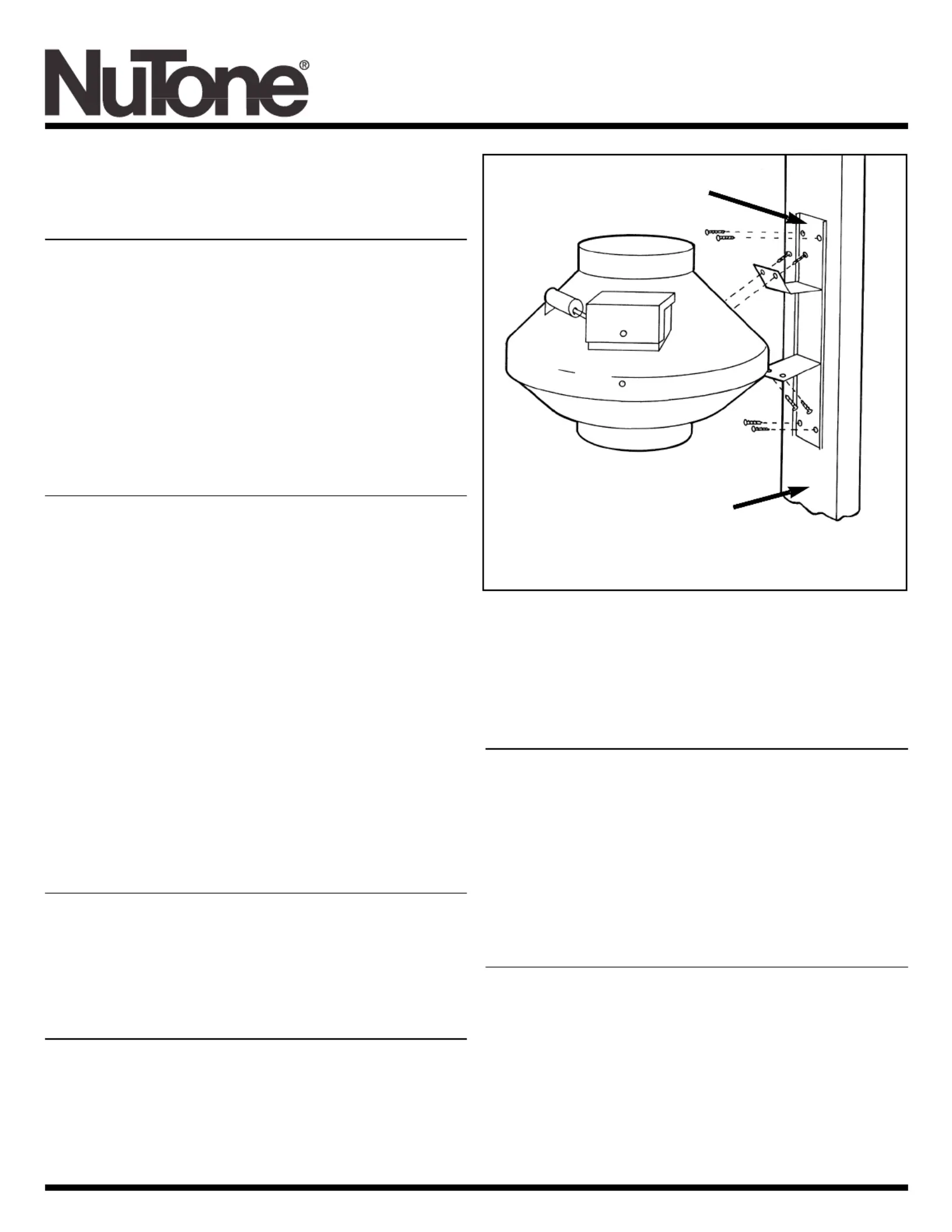

FIGURE 1
BRIDE DE SUPPORT
SOLIVE OU MONTANT
INSTALLATION DU VENTILATEUR
Produkspesifikasjoner
| Merke: | NuTone |
| Kategori: | husholdningsvifte |
| Modell: | ILF130 |
Trenger du hjelp?
Hvis du trenger hjelp med NuTone ILF130 still et spørsmål nedenfor, og andre brukere vil svare deg
husholdningsvifte NuTone Manualer
5 August 2025
5 August 2025
5 August 2025
5 August 2025
5 August 2025
5 August 2025
5 August 2025
husholdningsvifte Manualer
- husholdningsvifte Domo
- husholdningsvifte Cecotec
- husholdningsvifte Delonghi
- husholdningsvifte Orbegozo
- husholdningsvifte Frigidaire
- husholdningsvifte Fisher Paykel
- husholdningsvifte Ufesa
- husholdningsvifte Corsair
- husholdningsvifte Asko
- husholdningsvifte Argoclima
- husholdningsvifte Broan
- husholdningsvifte Sogo
- husholdningsvifte Clatronic
- husholdningsvifte Alpina
Nyeste husholdningsvifte Manualer
5 August 2025
5 August 2025
5 August 2025
5 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
