Side 1/39

BRYGGKOPPLINGSBART TVÅKANALS SLUTSTEG

INTEGRERET 2-VEJS FORSTÆRKER

TOKANALS FORSTERKER MED BROKOBLINGSMULIGHET

SILLOITETTAVA KAKSI-KANAVAINEN TEHOVAHVISTIN

Bruksanvisning

Betjeningsvejledning

Bruksanvisning

Käyttöopas

PRS-D220

Glöm inte att registrera produkten på www.pioneer.se (eller www.pioneer.eu)

Glem ikke at registrere dit produkt på www.pioneer.dk (eller www.pioneer.eu)

Ikke glem å registrere produktet ditt på www.pioneer.no (eller www.pioneer.eu)

Älä unohda rekisteröidä tuotetta www.pioneer.fi (tai www.pioneer.eu)

NORSKDANSKSVENSKA SUOMI

MAN-PRS-D220-SDNF.book Page 1 Monday, April 28, 2008 3:51 PM

SVENSKA

Innehåll

Innan du använder denna produkt ..... 2

Besök vår webbplats ................................... 2

Om problem uppstår ................................... 2

SE UPP ....................................................... 2

SE UPP ....................................................... 3

VARNING .................................................... 3

Inställning av enheten ......................... 4

Övre täcklock .............................................. 4

Väljare för LPF (lågpassfilter)/

HPF (högpassfilter) .................................. 4

Ingångsväljare ............................................. 4

Förstärkningskontroll ................................... 4

Strömindikator ............................................. 4

Delningsfrekvensväljare .............................. 4

Justering av basförstärkning ....................... 4

BFC-svängningsfrekvensväljare

(Beat Frequency Control) ......................... 4

Korrekt inställning av förstärkning ............... 5

Anslutning av enheten ........................ 6

Kopplingsschema ....................................... 6

Kabelanslutningar utan lödställen ............... 7

Anslutning av strömkontakten ..................... 7

Anslutning av högtalarutgångarna .............. 7

Användning av högtalaringång ................... 8

Anslutning av högtalarledningarna ............. 8

Installation ............................................ 9

Installation av basförstärkningens

fjärrkontroll ............................................... 9

Exempel på installation på

golvmattan eller i chassit .......................... 9

Återmontering av det övre täcklocket ....... 10

Tekniska data ..................................... 10

Innan du använder denna produkt

Tack för att du valt PIONEER-produkten. Läs omsorgsfullt denna handbok innan du

använder produkten.

Privata hushåll i medlemsstaterna inom EU, Schweiz och Norge, får returnera sina

förbrukade elektronikprodukter gratis till särskilt avsedda uppsamlingsplatser eller till

en återförsäljare (om du köper en ny liknande produkt).

För länder som inte nämns ovan, kontakta närmaste lokala myndighet för information

om hantering av elektronikavfall.

Genom att göra detta försäkrar du dig om att din uttjänta produkt hanteras, sorteras

och återvinns på rätt sätt, vilket förhindrar negativ inverkan på miljön och människors

hälsa.

Besök vår webbplats

Besök oss på följande webbplats:

• Registrera din produkt. Vi kommer att spara uppgifterna om ditt inköp i vårt arkiv, så

att du kan hänvisa till denna information i händelse av försäkringskrav vid förlust

eller stöld.

• Den senaste informationen om Pioneer Corporation finns att läsa på vår webbplats.

Om problem uppstår

Om enheten inte fungerar korrekt, kontakta din återförsäljare eller närmaste

auktoriserade PIONEER-serviceställe.

! SE UPP

• Byt aldrig ut en säkring mot en som har större effekt eller märkdata än

originalsäkringen. Om en felaktig säkring används kan det resultera i överhettning

och rökutveckling, vilket kan ge skador på produkten och personskador inklusive

brännskador.

• Dra åt skruvarna med den medföljande sexkantnyckeln när du monterar

ledningarna mot kontakten. Användning av en lång, i handeln tillgänglig

sexkantnyckel, kan göra att vridkraften som tillämpas blir överdrivet stark, vilket kan

resultera i skador på uttag och ledningar.

Om produkten ska avfallshanteras får den inte blandas med allmänt

hushållsavfall. I enlighet med gällande miljölagstiftning finns ett särskilt

avfallshanteringssystem för uttjänta elektronikprodukter där

produkterna hanteras, sorteras och återvinns på korrekt sätt.

MAN-PRS-D220-SDNF.book Page 2 Monday, April 28, 2008 3:51 PM

SVENSKA

Innan du använder denna produkt

! SE UPP

Installera/använd INTE Pioneer-förstärkaren genom att parallellkoppla högtalare med

4 Ohms impedans (eller lägre) för att få ett 2 Ohms (eller lägre) bryggkopplingsläge

(Schema B).

Felaktig bryggkoppling kan leda till skador på förstärkaren, rökutveckling eller

överhettning. Förstärkarens hölje kan bli hett och du kan riskera lättare brännskador

om du vidrör det.

För att korrekt installera och använda bryggkopplingsläge för en tvåkanalsförstärkare

och 4 Ω belastning, parallellkoppla två 8 Ω-högtalare med Vänster + och Höger –

(Schema A) eller använd en enda 4 Ω-högtalare. För en fyrkanalsförstärkare, följ

kopplingsschemat för bryggkoppling som finns på baksidan av förstärkaren och

parallellkoppla två 8 Ω-högtalare för 4 Ω belastning eller använd en enda 4 Ω-

högtalare per kanal.

Om du har frågor eller problem, kontakta närmaste auktoriserade Pioneer-

återförsäljare eller Pioneers kundservice.

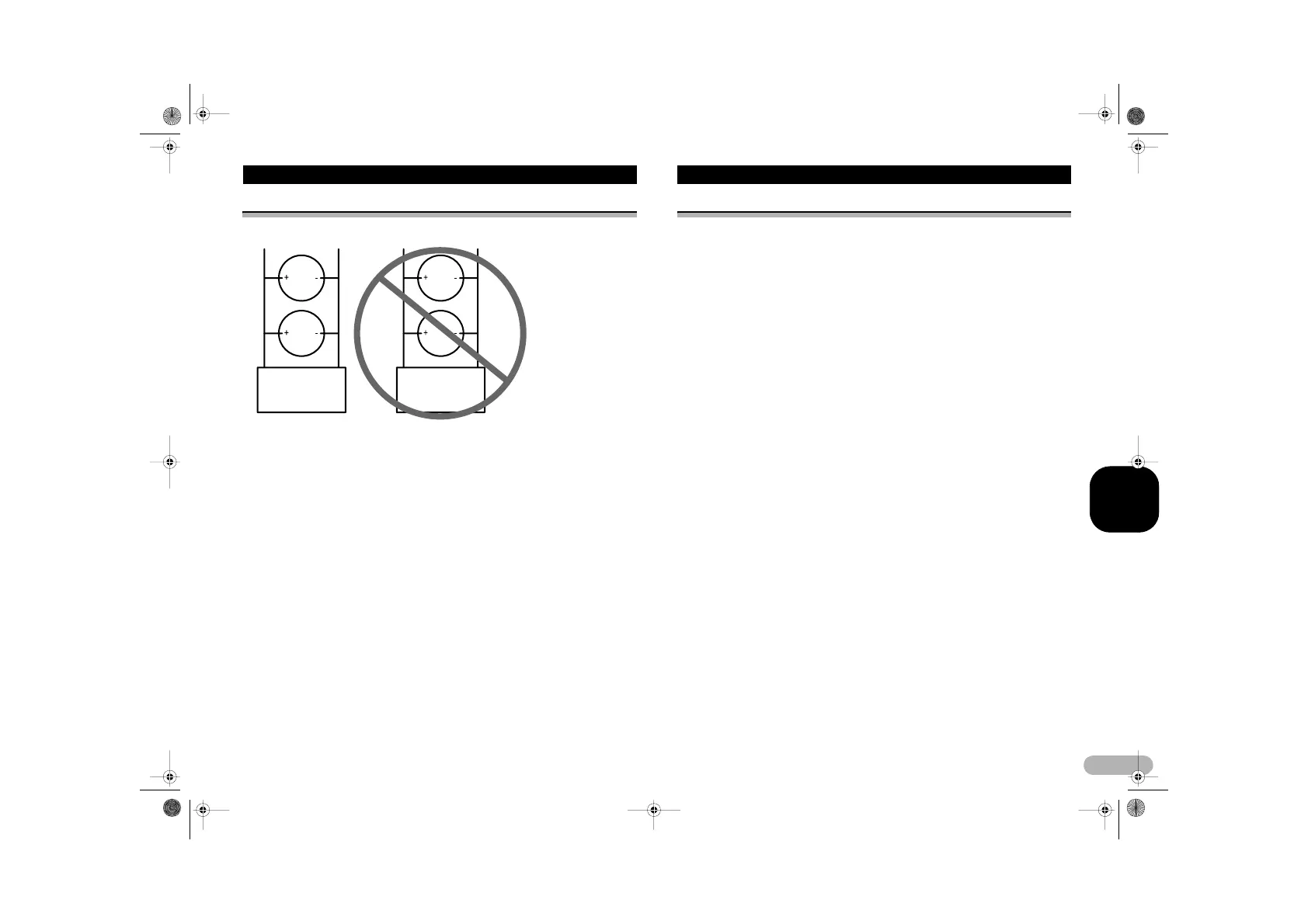

Schema A - Rätt Schema B - Fel

Ohm-

högtalare

Ohm-

högtalare

Pioneer-förstärkare

4 Ohms bryggkopplingsläge 2 Ohms bryggkopplingsläge

V+ H- V+ H-

Ohm-

högtalare

Ohm-

högtalare

Pioneer-förstärkare

VARNING

• Vi rekommenderar att ni använder den speciella röda batteri- och jordledningen

[RD-228], som säljs separat. Anslut batteriledningen direkt till bilbatteriets positiva

pol (+) och jordledningen till bilens karosseri.

• Vidrör inte förstärkaren med våta händer. I annat fall riskerar du att få en elektrisk

stöt. Vidrör ej heller förstärkaren om den är våt.

• Med hänsyn till trafiksäkerhet och säkra körförhållanden, dämpa volymen tillräckligt

så att du kan höra normala trafikljud.

• Kontrollera strömförsörjningens och högtalarnas anslutningar om säkringen till den

separat sålda batteriledningen eller förstärkaren går. Lokalisera felet och åtgärda

problemet. Installera sedan en ny säkring av samma storlek och med samma

märkdata som den tidigare.

• Om någonting onormalt inträffar, bryter skyddskretsen strömmen till förstärkaren

(ljudet tystnar) för att hindra funktionsfel på förstärkaren och högtalarna. I detta fall,

slå av strömmen till systemet och kontrollera anslutningen till strömförsörjningen

och högtalarna. Ta reda på orsaken och åtgärda problemet.

• Kontakta återförsäljaren om du inte kan lokalisera problemet.

• För att undvika en elektrisk stöt eller en kortslutning under uppkoppling och

installation, se till att först koppla loss batteriets negativa (–) pol.

• Kontrollera att inga delar befinner sig bakom panelen när du borrar hål i den för att

installera förstärkaren. Se till att skydda alla kablar och viktiga delar, t.ex. bränsle-

och bromsledningar samt elektriska ledningar mot skador.

• Låt INTE förstärkaren komma i kontakt med vätskor, t.ex. på grund av den plats där

den installeras. Det kan leda till elchock. Förstärkaren och högtalaren kan skadas,

avge rök eller överhettas vid kontakt med vätskor. Dessutom kan förstärkarens och

eventuellt anslutna högtalares höljen bli heta och du kan riskera lättare brännskador

om du vidrör dem.

MAN-PRS-D220-SDNF.book Page 3 Monday, April 28, 2008 3:51 PM

Produkspesifikasjoner

Merke:	Pioneer
Kategori:	Mottaker
Modell:	PRS-D220
Vekt:	2800 g
Tilkoblingsteknologi:	Koblet med ledninger (ikke trådløs)
Utgangseffekt:	600 W
Impedans:	4 Ω
Antall kanaler:	2 kanaler
Dimensjoner (B x D x H):	304 x 195 x 56 mm
Maksimalt inngangsnivå:	6.5 V
Signal-til-støy-forhold (SNR):	100 dB
Line-in:	Ja
Utjevner/frekvenskorrigerer:	Ja
Line-out:	Ja
Frekvensrekkevidde:	10 - 40000 Hz
Output-strøm (DIN):	2 x 300
Utgangsstrømbeskrivelse:	600
