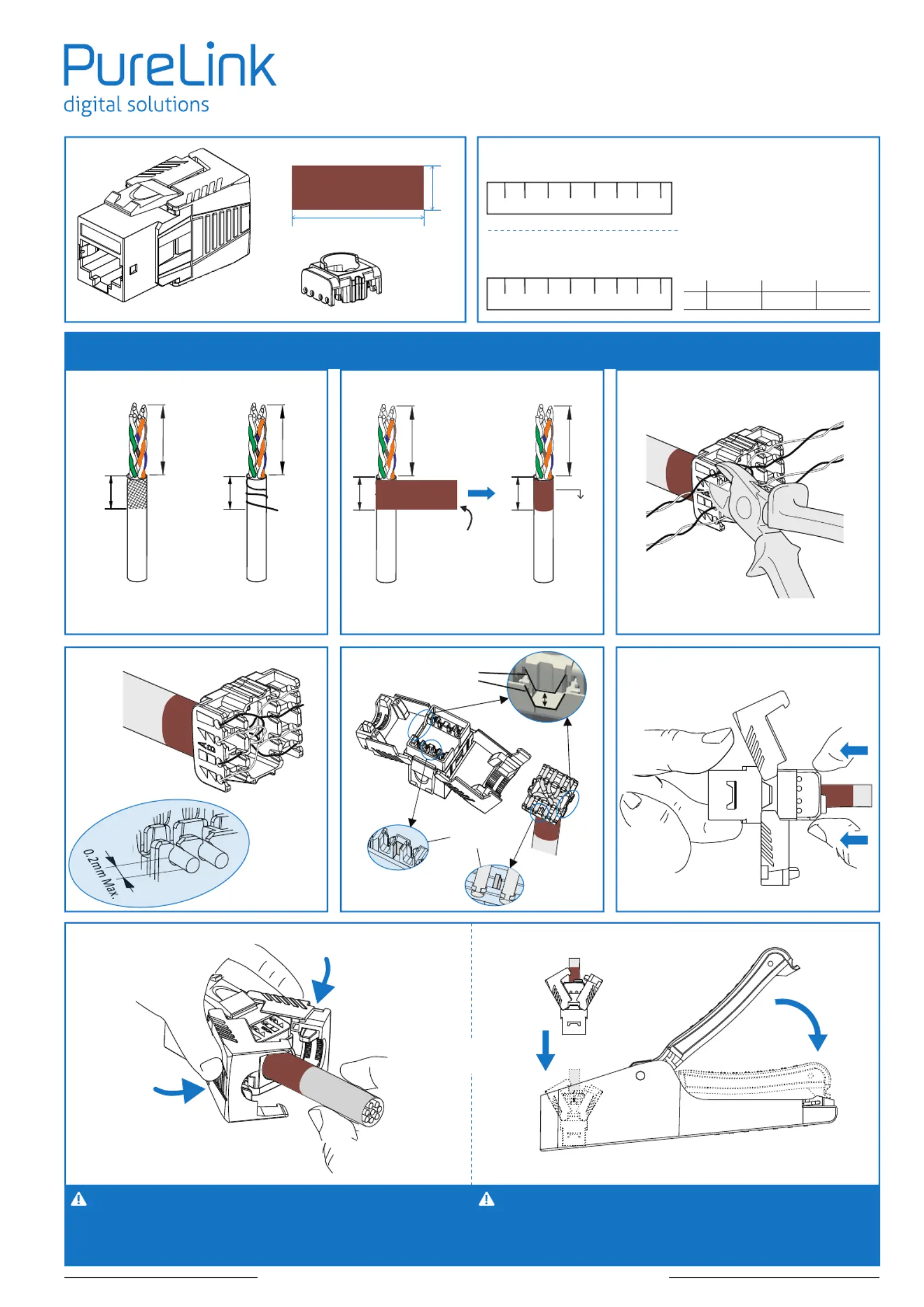

Keystone Jack | User Guide

Item No.

MCA020

Copper Foil Tape

S/FTP U/FTP F/UTP

Copper Foil Tape

*Optional Easy Crimp Tool

KEY

Wrapped up

30mm

10mm

40mm Min.

10mm

40mm Min.

10mm

40mm Min.

Legend

W White

G Green

O Orange

BL Blue

BR Brown

7.a

7.b

23~26AWG 23~26AWG 5.5~9.0mm

Solid Stranded Cable (O.D.)

User Guide

Designation T568A 8-Position

jack pin/pair assignments

1 2 3 4 5 6 7 8

W-G G W-O BL W-BL O W-BR BR

Designation T568B 8-Position

jack pin/pair assignments

1 2 3 4 5 6 7 8

W-O O W-G BL W-BL G W-BR BR

SAFETY INSTRUCTION

Avoid connection errors - read installation instructions carefully before connecting!

Unplug the RJ45 Plug only when without voltage. Unplugging of device under voltage

(e.g. POE) may damage the contacts. Only be installed by qualiﬁed personnel. The safety

requirements must be observed.

SICHERHEITSHINWEIS

Anschlussfehler vermeiden - vor dem Anschluss Montageanleitung sorgfältig lesen!

Ziehen des RJ45 Steckers nur bei Geräten ohne Spannung. Ausstecken unter Spannung

(z.B. POE) kann zu Schäden an den Kontakten führen! Die Installation ist nur von Fachpersonal

durchzuführen. Hierbei sind Sicherheitsanforderungen zu beachten.

PureLink GmbH | Von-Liebig-Str. 10 | 48432 Rheine | Germany | www.purelink.de
