RolloTube S-line Zip DuoFern SLDZM
Les nedenfor 📖 manual på norsk for Rademacher RolloTube S-line Zip DuoFern SLDZM (64 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 2 personer og ble vurdert med 4.9 stjerner i gjennomsnitt av 1.5 brukere
Side 1/64

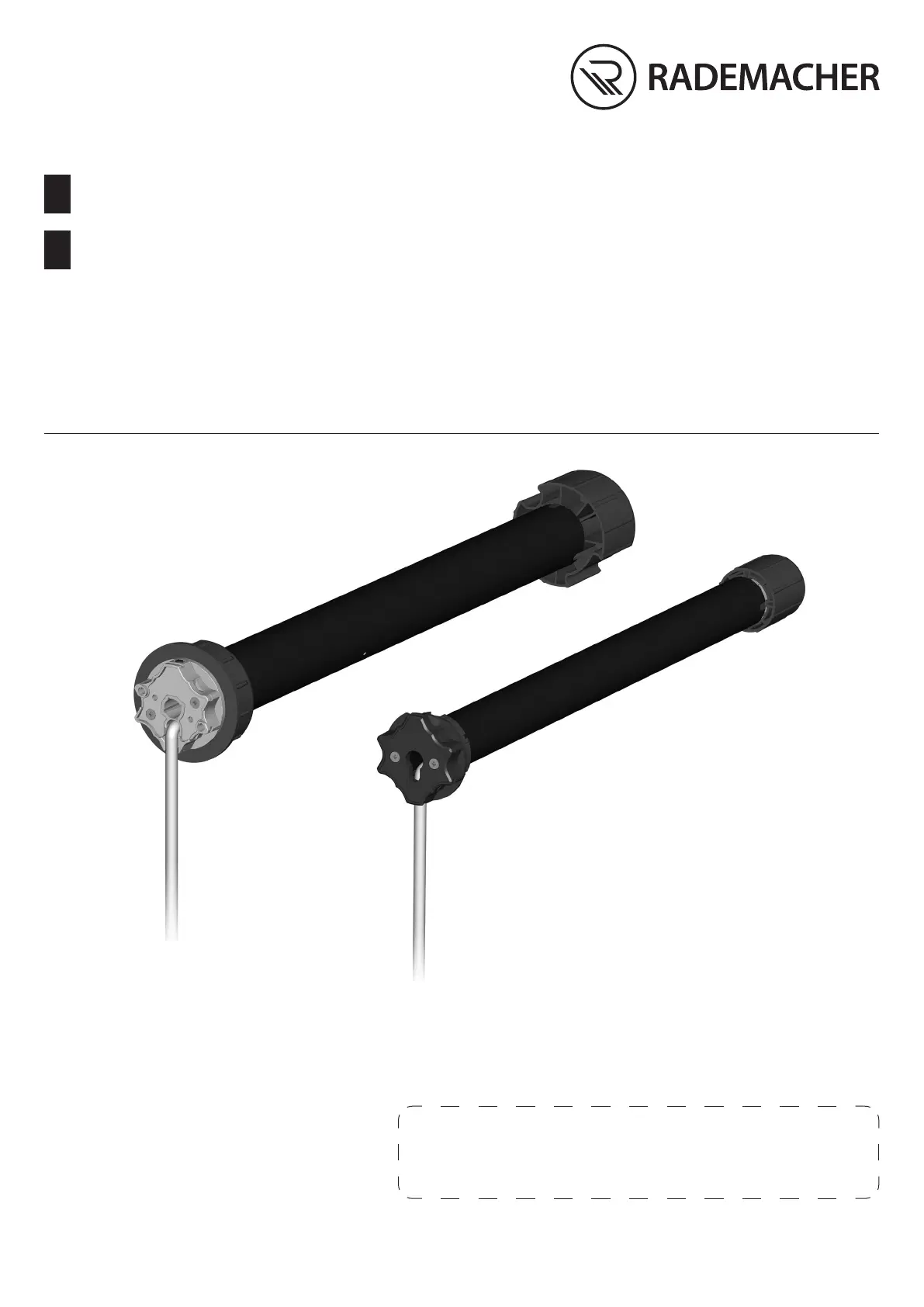

Gültig für die Serien / Applicable for the following series: RolloTube S-line Zip DuoFern Small (SLDZS) / Medium (SLDZM)
Artikelnummern / Item numbers: 2550 06 85 / 2550 10 85 / 2578 10 85 / 2578 20 85 / 2578 30 85 / 2578 40 85 / 2578 50 85
Bitte notieren: / Please note:
Montageort: / Site of installation:
.........................................................................................
Seriennummer: / Serial number:
.........................................................................................
RolloTube S-line Zip DuoFern Rohrmotoren
Original Betriebs- und Montageanleitung ......................................................................................................................1
DE
RolloTube S-line Zip DuoFern Tubular Motors
Translation of the Original Operating and Assembly Manual ............................................................................... 33
EN
Bitte kleben Sie hier das beiliegende Etikett mit dem DuoFern Funkcode auf:
Please stick the enclosed label showing the DuoFern radio code here:
VBD 694-21 (12.21)
2
DE
Inhalt
1. Diese Anleitung... ........................................3
2. Gefahrensymbole ........................................3
2.1 Gefahrenstufen und Signalwörter ......... 3
2.2 Verwendete Darstellungen und
Symbole ..........................................................3
3. Sicherheitshinweise ....................................4
3.1 Bestimmungsgemäße Verwendung /
Einsatzbedingungen ..................................5
3.2 Nicht bestimmungsgemäße
Verwendung ..................................................5
3.3 Erforderliches Fachwissen des
Installateurs ...................................................5
3.4 Glossar - Begriffserklärung ....................... 6
4. Lieferumfang RolloTube S-line Zip
DuoFern .......................................................7
5. Gesamtansicht RolloTube S-line Zip
DuoFern .......................................................8
6. Funktionsbeschreibung .............................9
6.1 Funktion der Blockiererkennung ........... 9
6.2 Funktion der Hinderniserkennung ...... 10
6.3 Tippbetrieb mit einem Taster ................10
6.4 Betrieb mit einem Schalter .....................10
6.5 Tippbetrieb mit einem 1poligen
Taster ..............................................................10
6.6 Den Rohrmotor mit Hilfe des
DuoFern Funkcodes anmelden ............11
7. Wichtige Montagehinweise ......................12
7.1 Montieren des Antriebslagers (1) ......13
7.2 Montage/Demontage des
Adapters (4)..................................................13
7.3 Demontage des Mitnehmers (7) ..........14
7.4 Montage des Mitnehmers (7) mit
Freilauf ...........................................................14
7.5 Den Rohrmotor (6) in die
Wickelwelle (12) schieben ......................15
7.6 Den Motor in das Antriebslager (1)
einsetzen .......................................................15
7.6.1 Die Wickelwelle (12) in das
Gegenlager einsetzen ..................15
7.7 Vorbereitungen bei Verwendung
von Präzisionsrohren ...............................16
8. Sicherheitshinweise zum elektrischen
Anschluss ...................................................18
8.1 Das Motorkabel (10) .................................19
8.2 Elektrischer Anschluss des
Rohrmotors ..................................................20
8.2.1 Steuerung des Rohrmotors
per Funk ............................................20
8.2.2 Steuerung des Rohrmotors
mit einem Schalter oder
Taster ..................................................20
8.2.3 Steuerung des Rohrmotors
mit einem 1poligen Taster
(Schließer) ........................................21
8.2.4 Parallelschaltung von
mehreren Motoren .......................21
8.3 Anschluss des Universal-Einstell-
kabels zur manuellen Endpunkt-
einstellung ...................................................22
9. Selbstlernender Betrieb ...........................23
10. Manuelle Einstellung der Endpunkte ......23
10.1 Probelauf / Verändern der
Endpunkte ....................................................25
11. Die Werkseinstellungen laden .................26
12. Was tun, wenn... ? ......................................27
13. Technische Daten ......................................28
14. Parametrierung von KNX/EIB-Aktoren
für RADEMACHER Rohrmotore ................28
15. An- / Abmelden von DuoFern Geräten ....29
15.1 Ein DuoFern Gerät mit Hilfe eines
Schalters/ -tasters oder mit einem
Universal-Einstellkabel anmelden/
abmelden .....................................................30
15.2 Den Anmeldemodus mit Hilfe der
Fernanmeldefunktion aktivieren .........30
16. Vereinfachte EU-Konformitäts-
erklärung ...................................................31
i
