Side 1/8
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
das Gerät ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an
dieses Produkt angeschlossen sind.
Ausstattung
• MIMO-Antenne mit zwei 5 Meter langen Kabeln
• Unterstützt SMA/CRC9/TS-9-Anschlüsse
• Steigert die Mobilfunk-Hotspot-Antennenefzienz um bis zu 50%
• Deckt ein breites Frequenzband von 700 bis 2600 MHz ab
• Auf einem Tisch aufstellbar oder an einer Wand montierbar
• Einfache Installation, Einrichtung und Nutzung; keine Software erforderlich
• Verbessert die Leistung in Gebieten mit schwachem 3G/4G-Signal

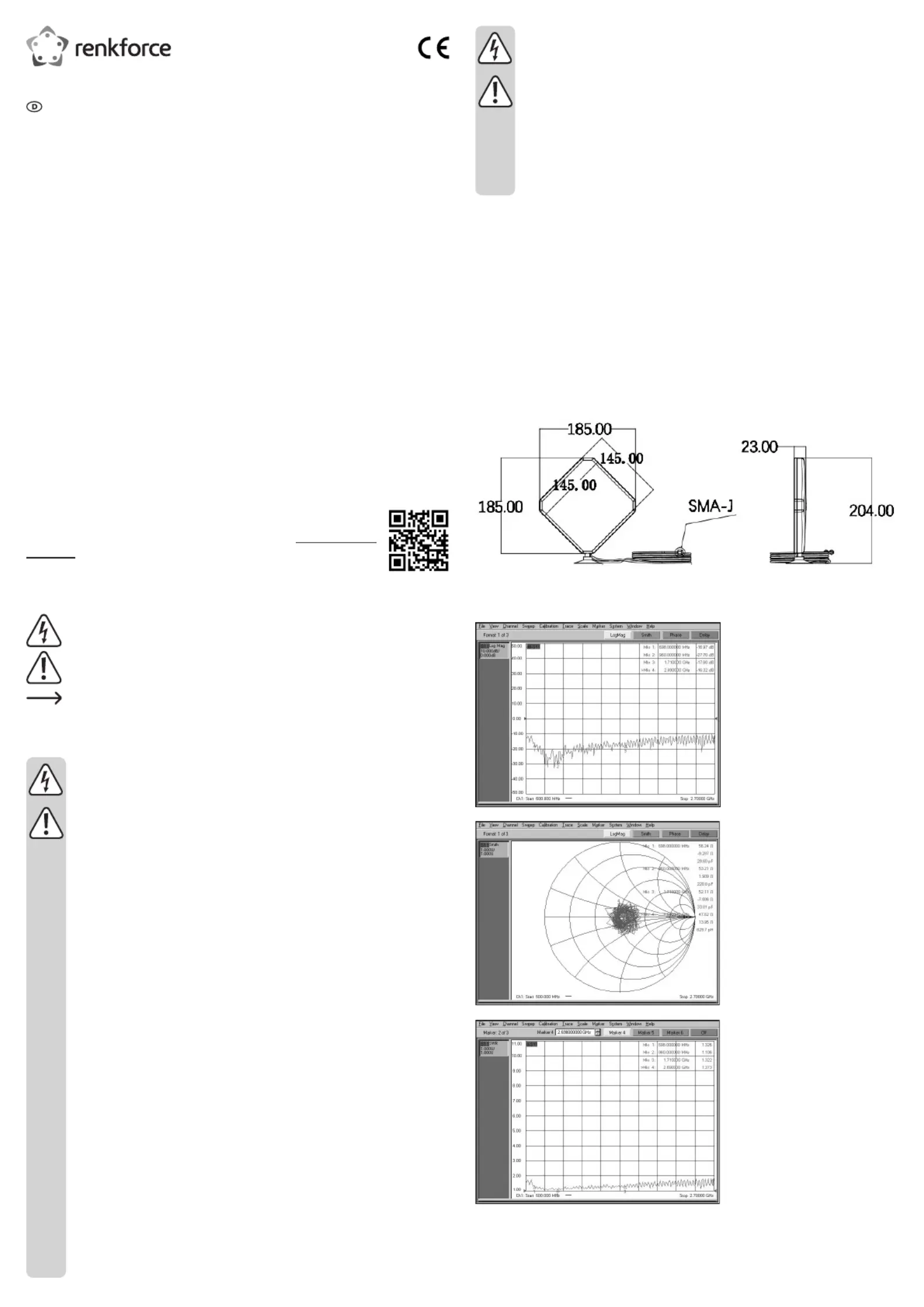

Antennenmaße
mm
Antennenleistung
Rückussdämpfung
Smith-Diagramm
VSWR
Bedienungsanleitung
RF-DAT-500 Doppelantenne für GSM, UMTS, LTE
Best.-Nr. 2269151
Bestimmungsgemäße Verwendung
Dieses Gerät ist eine leistungsfähige Doppelantenne für 2G (GSM), 3G (UMTS / HSPA) und
4G LTE-Netze und unterstützt MIMO. Es ist korrosions- und witterungsgeschützt (IPX5),
verfügt über einen Überspannungsschutz und lässt sich leicht installieren.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Doppelantenne
• Montagewinkel für Wandmontage
• 3 x Schrauben
• 2 x Dübel
• 3 x Unterlegscheiben
• 1 x Mutter
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedi-
enung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, alkoholhaltige Reiniger oder andere
chemische Lösungsmittel, da sie das Gehäuse angreifen und zu Fehlfunktionen am
Produkt führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Konformitätserklärung (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses
Produkt der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Intern-
etadresse verfügbar: www.conrad.com/downloads
Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend kön-
nen Sie die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Frequenzbereich ..............................698 - 2700 MHz
Bandbreite ....................................... 262/980 MHz
Eingangsimpedanz ..........................50 Ω
Welligkeit .........................................≤ 2,0
Max. Signal & Gewinn ..................... 698-690 MHz, 3 dBi
1710-2170 MHz, 3-5 dBi
2396-2700 MHz, 3-5 dBi
Antennengewinn & Leistung ............3-5 dBi, max. 50 W
Polarisation Vertikal/Horizontal ......................................
Abstrahlrichtung Omnidirektional ...............................
Eingangsleistung ............................. 50 W max.
Antennenkabel. ................................204 mm
Kabellänge .......................................2x 5 m
Kabeltyp RG174 ...........................................
Anschlussart SMA ....................................
Montage Wand ...........................................
Tischständer
Farbe Weiß ...............................................
Betriebs-/Lagerbedingungen ........... -40 °C bis 60 °C (Betrieb)
-40 °C bis 70 °C (Lagerung)
20 - 65 % rF (nicht kondensierend)
Abmessungen ..................................185 x 185 x 23 mm
Gewicht ............................................322 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung
in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE. *2269151_v5_0321_DS_m_4L_(1)
Caution:
• To avoid damaging the components, do not attempt to open or repair the PCB
without professional guidance.
• The operating range may be affected by environmental factors and nearby
sources of interference.
• Proper use helps to prolong the lifespan of the product.
b) Connected devices
Also observe the safety and operating instructions of any other devices which are
connected to the product.
Features
• MIMO Antenna with two 5-meter cables
• Supports SMA/CRC9/TS-9 connectors
• Improves mobile hotspot antenna efciency by up to 50%
• Covers a wide band spectrum of 700-2600 MHz
• Can be placed on desktop or wall mounted
• Easy to install, set up and use – no software required
• Improves performance in areas with poor 3G/4G signal

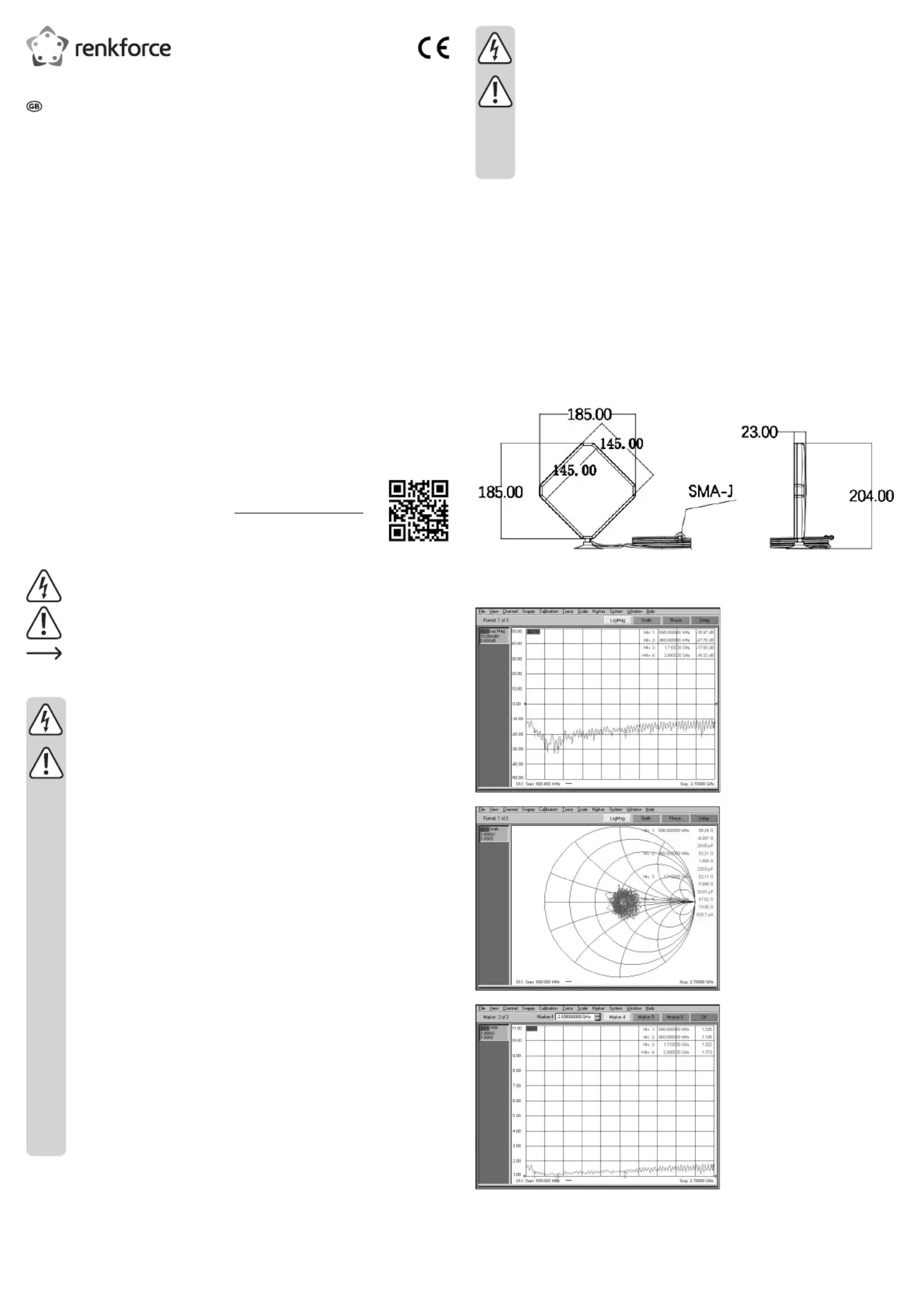

Antenna Dimensions
mm
Antenna Performance
Return Loss
Smith Chart
VSWR
Operating Instructions
RF-DAT-500 Dual antenna for GMS, UMTS, LTE
Item No. 2269151
Intended use
This product is a dual high-performance antenna for 2G (GSM), 3G (UMTS / HSPA) and
4G networks (LTE) networks, and supports MIMO. It is corrosion and weather-proof (IPX5),
features surge protection and is easy to install.
For safety and approval purposes, you must not rebuild and/or modify this product. If you
use the product for purposes other than those described, the product may be damaged. In
addition, improper use can result in short circuits, res, electric shocks or other hazards. Read
the instructions carefully and store them in a safe place. Make this product available to third
parties only together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
Delivery content
• Dual antenna
• Mounting bracket for wall mounting
• 3 x screws
• 2 x Dowels
• 3 x washers
• 1 x Nut
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the triangle is used if there is a risk to your health,
e.g. due to an electric shock.
The symbol with the exclamation mark in the triangle is used to indicate important
information in these operating instructions. Always read this information carefully.
The arrow symbol indicates special information and advice on operation.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
a) General information
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave the packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the appliance from extreme temperatures, direct sunlight, strong jolts,
high humidity, moisture, ammable gases, steam, and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions, or
- has been subjected to any serious transport-related stress.
• Please handle the product carefully. Jolts, impacts, or a fall, even from a low
height, can cause damage to the product.
• Consult an expert when in doubt about the operation, safety, or connection of
the appliance.
• Maintenance, modications, and repairs must only be completed by a technician
or an authorised repair centre.
• If you have questions that remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Produkspesifikasjoner
| Merke: | Renkforce |
| Kategori: | Annet telefontilbehør |
| Modell: | RF-DAT-500 |
Trenger du hjelp?
Hvis du trenger hjelp med Renkforce RF-DAT-500 still et spørsmål nedenfor, og andre brukere vil svare deg
Annet telefontilbehør Renkforce Manualer
19 August 2025
Annet telefontilbehør Manualer
- Krüger&Matz
- Gembird
- Pivo
- Hama
- Tracer
- AVM
- Xblitz
- Eufy
- Manfrotto
- Sony
- Vimar
- MOOOV
- Wittenberg
- StarTech.com
- Biltema
Nyeste Annet telefontilbehør Manualer
22 September 2025
21 September 2025
16 September 2025
12 September 2025
12 September 2025
12 September 2025
11 September 2025
11 September 2025
11 September 2025
11 September 2025
