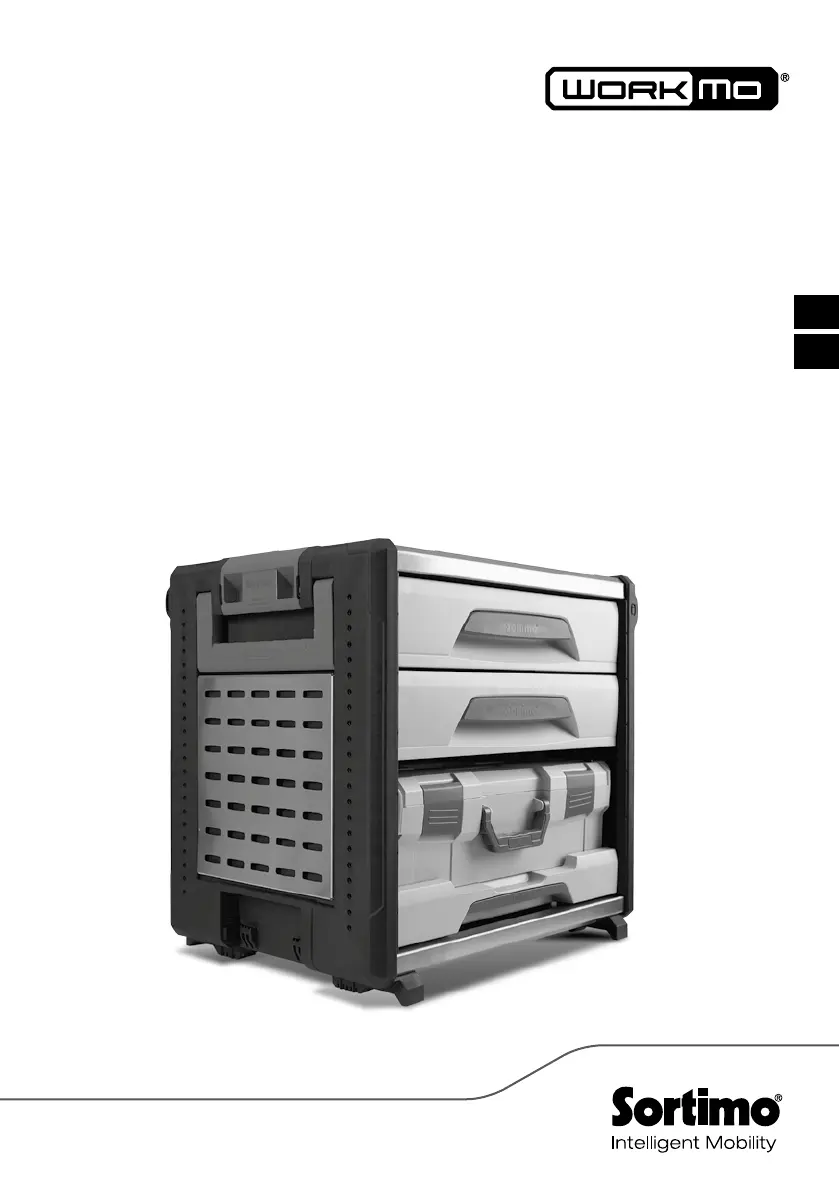

Side 1/7
sortimo.com/workmo
WorkMo
BEDIENUNGSANLEITUNG // OPERATING INSTRUCTIONS
DE
EN
SICHERHEITSHINWEISE
Lesen Sie alle Sicherheitshinweise und Anweisungen!
Eine Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann schwere Verletzungen zur Folge haben!
VORSICHT
Je nach Konstellation und Beladung der WorkMo
besteht die Gefahr des Kippens! Dies kann zu ernsthaften Verletzungen wie
Quetschungen oder Knochenbrüchen führen. Um diese Gefahr zu minimieren,
sind folgende Grundsätze zu beachten:
Den Schwerpunkt so tief wie möglich halten!
Schwere Gegenstände immer möglichst weit unten einlagern.
Bei Einbauten, die über Teleskopschienen ausziehbar sind (Schubladen,
MultiSlide, usw.) niemals mehrere Auszüge gleichzeitig öffnen!
Sollte bereits das Öffnen eines Auszuges zum Kippen führen, so muss die
Beladung dieses Auszuges reduziert werden. Schwerere Gegenstände
im hinteren Bereich des Auszuges platzieren!
Es dürfen maximal zwei Module übereinander gestapelt werden.
Höhere Einheiten neigen zum Kippen! (Bei stationärem Einsatz kann auch
höher gestapelt werden, wenn die Module entsprechend verankert werden.
Maximale Deckelbelastung von 100 kg beachten!)
VORSICHT
Zum Tragen
der WorkMo dürfen ausschließlich
die dafür vorgesehenen U-förmigen
Tragegriffe
2
verwendet werden!
Die kleineren Koppelelemente
1
sind nicht zum Transport geeignet.
Sie sind beweglich und könnten
deshalb beim Tragen über raschend
nach oben klappen. Ein dadurch
mögliches Herunterfallen der WorkMo
kann zu schweren Verletzungen
führen!
VORSICHT
Je nach Zuladung stellt die WorkMo eine erhebliche Last
dar. Um die Belastung für den Rücken möglichst gering zu halten, sollte wann
immer möglich die WorkMo mit geeigneten Mitteln gerollt werden. Beim Heben
von Lasten ist auf ergonomisches Heben zu achten!
falsch
richtig
2
1
Um die WorkMo rollen zu können bietet Sortimo folgende Erweiterungs-
möglichkeiten an:
Artikelnummer Bezeichnung Verwendung
1000003706 Roller WorkMo 24 WorkMo 24-500, WorkMo 24-750
1000003707 Roller WorkMo 34 WorkMo 34-500, WorkMo 34-750
1000003708 Roller WorkMo 44 WorkMo 44-500, WorkMo 44-750
6000002992 Rollerkufe WorkMo VPE2 Sämtliche WorkMos
801014905 AluCaddy, klappbar WorkMo 24-500, WorkMo 24-750
Die Roller werden über eine Koppelfunktion mit der WorkMo verbunden und sind
jederzeit wieder entfernbar. Die Rollerkufen werden mit der WorkMo verschraubt
und mobilisieren die WorkMo dadurch permanent.
WARNUNG
Unzureichend gesicherte Ladung kann in
kritischen Fahr situationen bzw. im Falle eines Unfalles durch das
Fahrzeug geschleudert werden und so lebensgefährliche oder
sogar tödliche Verletzungen verursachen.
DE DE
Die WorkMo ist beim Transport im Fahrzeug als reines Ladegut zu
betrachten! Dementsprechend ist die Ladungssicherungspflicht nach
§ 22 StVO zu beachten!
(Auszug: „(1) Die Ladung einschließlich Geräte zur Ladungssicherung sowie
Ladeeinrichtungen sind so zu verstauen und zu sichern, dass sie selbst bei
Vollbremsung oder plötzlicher Ausweichbewegung nicht verrutschen, umfallen,
hin- und herrollen, herabfallen oder vermeidbaren Lärm erzeugen können.
Dabei sind die anerkannten Regeln der Technik zu beachten.“)
Eine Verbindung der Einzelmodule über die Koppelelemente ist zur Ladungs-
sicherung nicht ausreichend. Jedes Einzelmodul muss gesondert im Fahrzeug
gesichert werden!
Beispielsweise genügt es beim Transport zweier übereinander gestapelter
WorkMo nicht, eine WorkMo zu sichern und die zweite mit dieser zu verkoppeln!
Jede WorkMo muss für sich gesichert werden!
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Die WorkMo besteht aus einem Grundkörper und den darin verbauten
Einbauten. Der Grundkörper besteht aus zwei Kunststoffseitenteilen und einem
Aluminiumkörper. In die Kunststoffseitenteile sind Tragegriffe
2
und Koppel-
elemente
1
integriert.
Eingesetzt wird die WorkMo als Transport-, Ordnungs- und Arbeitssystem, das
durch diverse Einbauten und Zubehör die Möglichkeit bietet, Kleinteile, Werk-
zeuge, usw. verstauen und transportieren zu können. Zudem kann die WorkMo
mittels Arbeitsplatten zu einem mobilen Arbeitsplatz aufgerüstet werden.
Die WorkMo ist nicht für den Einsatz im Freien konzipiert, der Inhalt ist nur
bedingt gegen Witterungseinflüsse geschützt.
Technische Daten
WorkMo 24-500 24-750 34-500 34-750 44-500 44-750
Breite 526 mm 526 mm 789 mm 789 mm 1052 mm 1052 mm
Höhe 506 mm 743 mm 506 mm 743 mm 506 mm 743 mm
Tiefe 396 mm
Leergewicht 6,4 kg 8,0 kg 8,2 kg 9,75 kg 10,00 kg 11,25 kg
WorkMo 24-500 24-750 34-500 34-750 44-500 44-750
Anzahl
Schraubdome
24 38 24 38 24 38
Maximale Zuladung 100 kg
Maximale
Deckelbelastung
100 kg
Stapeln / Koppeln
Einzelne WorkMo-Module lassen sich aufeinander stapeln. Eine Kombination
verschiedener Breiten (z.B. 2 x Breite 2 auf 1 x Breite 4) ist möglich. Hier sind
wiederum die Sicherheitshinweise zum Thema Kippgefahr zu berücksichtigen.
Module gleicher Breite lassen sich beidseitig mit den Koppelelementen
1
miteinander zu einer Einheit verbinden. Dazu werden die Elemente nach oben
geklappt und kräftig über die Rasthaken der oberen WorkMo gedrückt bis
sie spürbar einrasten. Zum Lösen der Koppelung müssen die Koppelelemente
wieder kräftig nach außen gezogen werden.
VORSICHT
Nie miteinander verkoppelte Module gemeinsam
tragen! Die Koppelung kann sich lösen oder die Gesamteinheit kann kippen,
was schwere Personen- oder Sachschäden verursachen kann.
Montage
Die WorkMo verfügt sowohl auf der Innen- als auch der Außenseite über
Schraubdome, an denen Einbauten, bzw. Zubehör befestigt werden kann.
Befestigungsmaterial
Zur Montage von Einbauten und Zubehör dürfen nur die über Sortimo erhältlichen
Schraubensätze (Art.-Nr. 1000003777 und 1000003778) verwendet werden!
Bei Verwendung anderer Schrauben ist die Festigkeit der Schraubverbindung
nicht gegeben und es besteht die Gefahr, den Schraubdom zu zerstören!
Artikelnummer Bezeichnung Verwendung
1000003777
Schraubensatz 4Stk.
6 x 16 WorkMo Zubehör
Sämtliches Zubehör außer
Arbeitsplatte Seitenwand
1000003778
Schraubensatz 4Stk.
6 x 35 WorkMo Zubehör
Arbeitsplatte Seitenwand
DE DE
