USER'S MANUAL
OPERATION, MAINTENANCE AND TROUBLE SHOOTING
LABEL DISPENSERLABEL DISPENSER
MODEL: SH-408
ContentsContents
A. External View-------------------------------------------------------------------------------------3
B. Specification--------------------------------------------------------------------------------------3
C. Label setting procedure------------------------------------------------------------------------4
D. Trouble shooting---------------------------------------------------------------------------------4
E. Parts list--------------------------------------------------------------------------------------------5
F. Electric diagram----------------------------------------------------------------------------------6
2

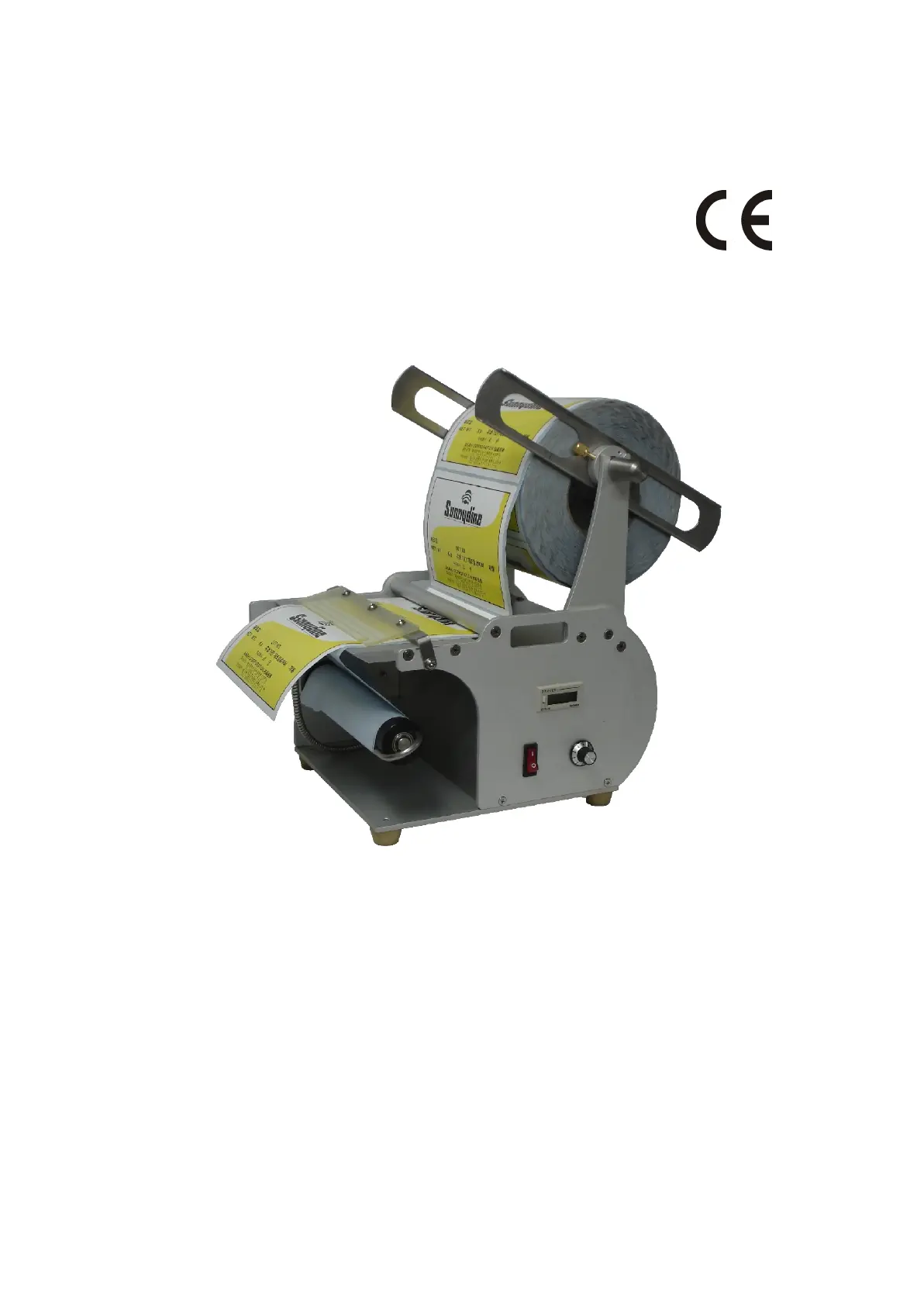

A. External viewA. External view
ㆍCheck all parts
- Main body
- Hanger bracket
- Hanger shaft
- Hanger guide(pair)
- U-pin
- AC-Code
- Manual
※ Instal hanger bracket if separated.
B. SpecificationB. Specification
3
ㆍLabel size -Max 200(W) X 310(L)mm
-Min 10(W) X 25(L)mm
ㆍLabel roll - Max Φ300mm
ㆍSpeed - 12m/min
ㆍPower - 110VAC
ㆍMotor - SPG S8125GX, Gear S8KA30B
ㆍTiming belt - MITSUBISHI 144XL
ㆍSensor - SANIL(SB-11, BR-6M)
ㆍCounter - Autonics(LA7N-FR)
ㆍMachine dimension - 255(W) X 340(L) X 345(H)mm
ㆍNet weight - 9.2Kgs
ㆍFuse - 3A
