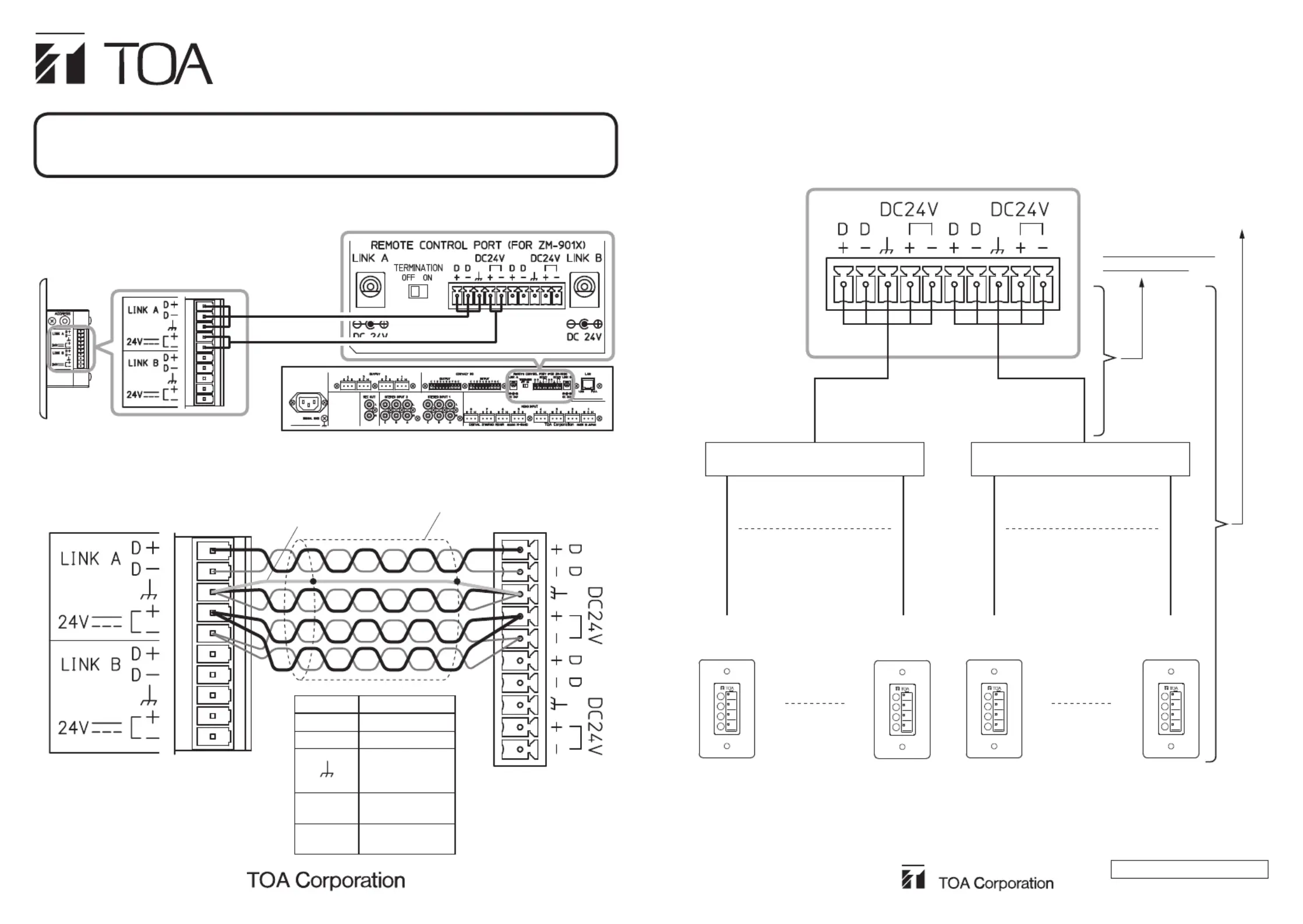

ZM REMOTE CONTROLLER CONNECTION

INSTRUCTIONS (Supplementary)

When using the ZM Remote controller (ZM-9011, ZM-9012, ZM-9013, or ZM-9014 Remote

Control Panel), be sure to read the separate instruction manual in conjunction with this

supplementary manual.

1. CONNECTION

(Example of LINK A connections)

M-864D

Side view of the ZM

Remote controller

※

Notes

•Use the shielded Category 5 twisted pair LAN cable forconnections betweenthe ZM Remote

controllerandtheM-864DDigitalStereoMixer(※markasshownabove).

•Connectallcablesasshowninthewiringdiagrambelow.

Shield

Shielded wire

ZM 9011/9012/9013/9014

M-864D

Terminal Cable (Color)

D+ White/Orange

D− Orange

White/ Green

Green

Shield

24V+

White/Blue

White/Brown

24V–

Blue

Brown

URL:http://www.toa.jp/

133-05-00001-00

2. CABLE DISTANCE

Note

When2ormoreZMRemotecontrollersareconnectedinastartopology,keepeachcablelength

within 10 m (33 ft) from the M-864D to a branch point.

(When connecting 16 ZM Remote controllers)

LINK A LINK B

ZM Remote

controller (1)

(8)

Connection terminal Connection terminal

(9) (16)

Allowable total cable length

of wiring is 800 m (870 yd).

M-864D

Max. 10 m (33 ft) to

a branch point

Produkspesifikasjoner

Merke:	Toa
Kategori:	kontroll
Modell:	ZM-9012
Innebygd skjerm:	Nei
Vekt:	208 g
Bredde:	72 mm
Dybde:	57.5 mm
Høyde:	127 mm
LED-indikatorer:	Status
Merkekompatibilitet:	TOA
Maksimal rekkevidde:	- m
Innebygd batteri:	Nei
Strømforbruk:	50 mA
Kompatible produkter:	9000M2 Series amplifier or M-864D\nin conjunction with the RC-001T Remote control module or M-864D
Justerbart volum:	Ja
Produktfarge:	Hvit
Driftstemperatur (T-T):	0 - 40 °C
Kroppsmateriale:	Stål
Ethernet/bredbåndsforbindelse:	Ja
Relativ luftfuktighet under drift (H-H):	35 - 80
Videoopptaksgrensesnitt:	Koblet med ledninger (ikke trådløs)
Inngangstype:	Rotasjon
Egnet bruk for fjernkontroll:	Lyd
