Side 1/8

• Schützen Sie das Produkt vor extremen Tem-

peraturen, starken Erschütterungen, Lösungs-

mitteln sowie brennbaren Gasen und Dämpfen.

• Setzen Sie das Produkt keiner mechanischen

Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein,

nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwen-

dung. Der sichere Betrieb ist nicht mehr gewähr-

leistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünsti-

gen Umgebungsbedingungen gelagert wurde

oder

- erheblichen Transportbelastungen ausgesetzt

wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um.

Stöße, Schläge oder sogar das Herunterfallen

aus geringer Höhe können das Produkt beschä-

digen.

• Wenden Sie sich an einen Fachmann, sollten

Sie Zweifel in Bezug auf die Arbeitsweise, die Si-

cherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Repara-

turarbeiten ausschließlich von einer Fachkraft bzw.

einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser

Bedienungsanleitung nicht beantwortet wurden,

wenden Sie sich an unseren technischen Kun-

dendienst oder anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedie-

nungshinweise der übrigen Geräte, die an dieses

Produkt angeschlossen sind.

Pege und Wartung

• Verwenden Sie keine aggressiven Reinigungs-

mittel, Alkohol oder andere chemische Lösungs-

mittel, da diese zu Schäden am Gehäuse und zu

Fehlfunktionen führen können.

Produkt

Elektronische Geräte sind Wertstoffe

und gehören nicht in den Hausmüll. Ent-

sorgen Sie das Produkt am Ende seiner

Lebensdauer gemäß den geltenden ge-

setzlichen Bestimmungen. Sie erfüllen

damit die gesetzlichen Verpichtungen

und leisten Ihren Beitrag zum Umwelt-

schutz.

Technische Daten

Betriebsspannung-/strom ...................................... 12 V 14 A, 24 V 10 A , 32 V 8 A

Schutzklasse ......................................................... III

Schutzart ............................................................... IPX8

Flüssigmedium ...................................................... Süßwasser, Salzwasser

Wasserstand für Aktivierung des Schalters ........... 51 mm (2,0")

Zuleitung (Länge, Querschnitt) .............................. 1 m, ø1,29 mm (16 AWG)

Betriebs-/Lagertemperatur ..................................... 0 bis +40 ºC

Abmessungen (B x H X T) ..................................... 130 x 54 x 44 mm

Gewicht .................................................................. 100 g

Bedienungsanleitung

Niedervolt Schwimmerschalter

12/24/32 V

Best.-Nr. 2386387

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen

Schwimmerschalter. Bei Erreichen eines Wasser-

stands von 51 mm sorgt es dafür, dass sich die

Pumpe automatisch einschaltet. Das Produkt ist

ausschließlich für die Verwendung mit Süß- oder

Salzwasser geeignet.

HINWEIS!

• Das Produkt bzw. dessen Gehäusekom-

ponente entspricht der Schutzart IPX8,

wodurch es für die Verwendung in Außen-

bereichen geeignet ist.

• Das Produkt ist wasserdicht verschlossen

und für den Betrieb unter Wasser vorge-

sehen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie

das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor

beschriebenen Zwecke verwenden, kann das Pro-

dukt beschädigt werden. Darüber hinaus kann eine

ungeeignete Benutzung Kurzschlüsse, Brände oder

andere Gefahren verursachen. Lesen Sie sich die

Bedienungsanleitung sorgfältig durch und bewah-

ren Sie sie sicher auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an Dritte

weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen

und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind

Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Lieferumfang

• Produkt

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungs-

anleitungen über den Link

www.conrad.com/downloads her-

unter oder scannen Sie den abge-

bildeten QR-Code. Befolgen Sie die

Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im

Dreieck weist auf wichtige Informatio-

nen in dieser Bedienungsanleitung hin.

Lesen Sie diese Informationen immer

aufmerksam.

Dieses Produkt ist nach Schutzklasse III

gefertigt.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanlei-

tung sorgfältig durch und beachten

Sie insbesondere die Sicherheitshin-

weise. Sollten Sie die in dieser Bedie-

nungsanleitung aufgeführten Sicher-

heitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch

nicht beachten, übernehmen wir kei-

ne Haftung für daraus resultierende

Personen- oder Sachschäden. Darü-

ber hinaus erlischt in solchen Fällen

die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es

von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht acht-

los liegen. Dieses könnte andernfalls für Kinder

zu einem gefährlichen Spielzeug werden.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung

in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,

auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

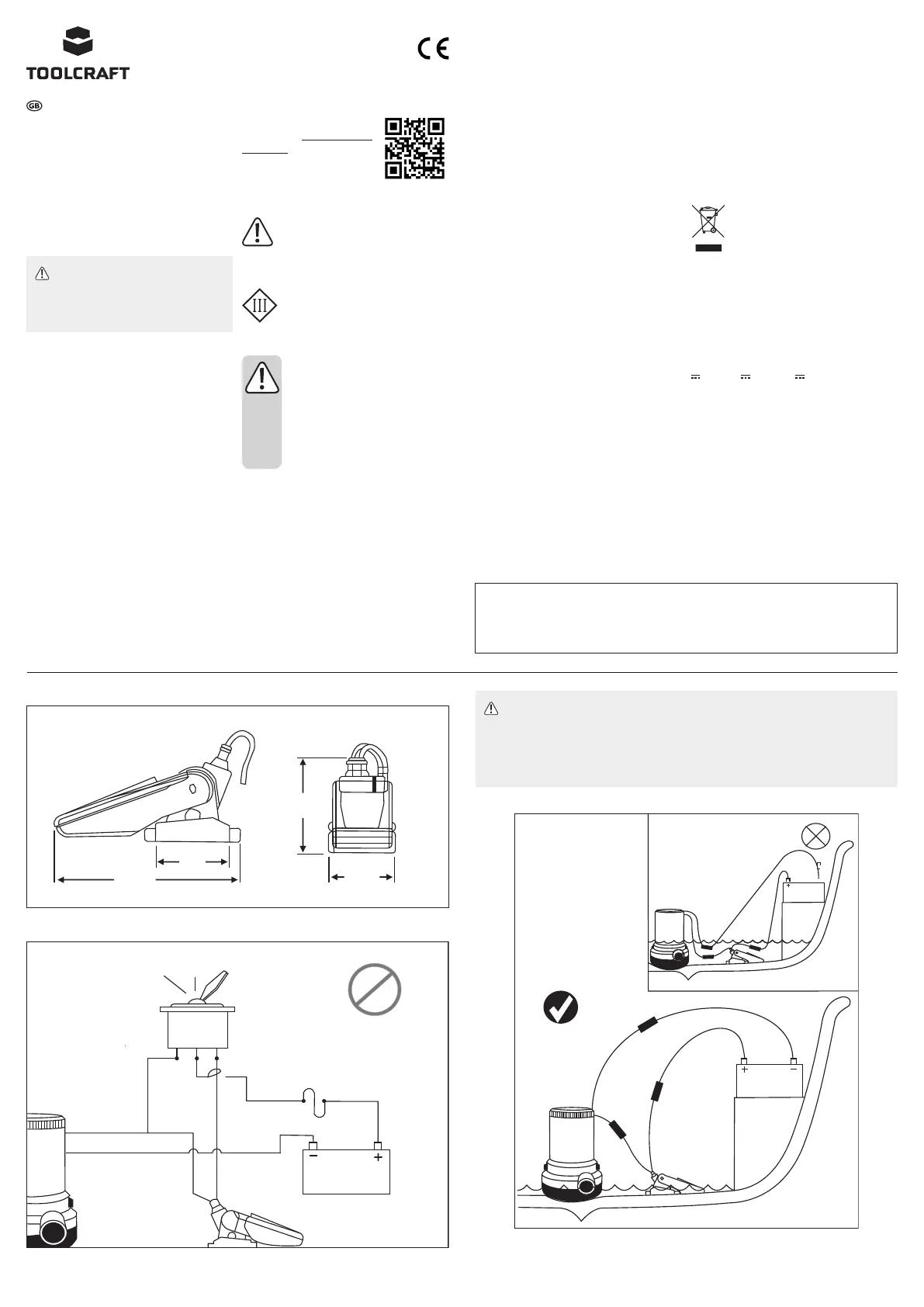

Abmessungen

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”)

44.5 mm

(1.75”)

Verkabelung

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

WICHTIG

• Um eine sichere Abschaltung gewährleisten zu können, muss der Schalter entweder auf gleicher

Höhe oder oberhalb des Pumpensockels angebracht werden.

• Sorgen Sie dafür, dass sich sämtliche der Kabelverbindungen stets oberhalb des höchstmöglichen

Wasserstandes benden.

• Die Drähte sind mit Steckverbindern, um Schäden durch Korrosion vorzubeugen.

• Trennen Sie das Produkt vor dem Anschließen elektrischer Komponenten oder der Durchführung

von Wartungsarbeiten stets von der Stromversorgung.

AUTO

BRAUNER

DRAHT

Sicherung

SCHWARZER

DRAHT

AUS

HANDBETRIEB

66 mm

(2,6”)

(1,75”)

44,5 mm

Anschluss

WICHTIG

• Alle Montagebohrungen müssen mit einer Dichtungsmasse abgedichtet werden, um das Eindringen von Wasser zu verhindern.

POP

51 mm

(2”)

19 mm (3/4”)

Testen des Schwimmerschalters

WICHTIG! Das Produkt ist ausschließlich für die Verwendung mit Süß- oder Salzwasser geeignet Von der Verwendung mit Benzin, Diesel, Öl oder sonstigen gefährlichen, ätzenden, korrosiven oder entzündlichen

Flüssigkeiten ist UNBEDINGT ABZUSEHEN.

ODER

AUS

max. 5°

max. 30°

EIN

• If it is no longer possible to operate the product

safely, take it out of operation and protect it from

any accidental use. Safe operation can no longer

be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor

ambient conditions or

- has been subjected to any serious transport-

related stresses.

• Please handle the product carefully. Jolts, im-

pacts or a fall even from a low height can dam-

age the product.

• Consult an expert when in doubt about the op-

eration, safety or connection of the appliance.

• Maintenance, modications and repairs must

only be completed by a technician or an author-

ised repair centre.

• If you have questions which remain unanswered

by these operating instructions, contact our tech-

nical support service or other technical person-

nel.

b) Connected devices

• Also observe the safety and operating instruc-

tions of any other devices which are connected

to the product.

Care and maintenance

• Do not use any aggressive cleaning agents, rub-

bing alcohol or other chemical solutions as they

can cause damage to the housing and malfution-

ing.

Product

Electronic devices are recyclable

waste and must not be disposed of in

the household waste. At the end of its

service life, dispose of the product in

accordance with applicable regulatory

guidelines. You thus fulll your statutory

obligations and contribute to the protec-

tion of the environment.

Technical data

Operating voltages / current .................................. 12 V 14 A, 24 V 10 A , 32 V 8 A

Protection class ..................................................... III

Ingress protection .................................................. IPX8

Fluid medium ......................................................... fresh water, salt water

Water level switch activation.................................. 51 mm (2.0”)

Wire lead ............................................................... 1 m, ø1.29 mm (16 AWG)

Operating / Storage temp. ..................................... 0 to +40 ºC

Dimensions (W x H X D) ........................................ 130 x 54 x 44 mm

Weight ................................................................... 100 g

Operating Instructions

Low-Voltage Float Switch

12/24/32 V

Item No. 2386387

Intended use

The product is a oat switch. It switches the pump on

when water level reaches 51 mm. Only for use with

fresh water or salt water.

NOTE

• The product has an IPX8 ingress protection

rating and is suitable for outdoor use.

• The product is sealed and submersible.

For safety and approval purposes, you must not re-

build and/or modify this product. If you use the prod-

uct for purposes other than those described above,

the product may be damaged. In addition, improper

use can result in short circuits, res, or other haz-

ards. Read the instructions carefully and store them

in a safe place. Make this product available to third

parties only together with its operating instructions.

This product complies with the statutory national and

European requirements. All company names and

product names are trademarks of their respective

Delivery content

• Product

• Operating instructions

Up-to-date operating instructions

Download the latest operating

instructions at www.conrad.com/

downloads or scan the QR code

shown. Follow the instructions on

the website.

Explanation of symbols

The symbol with the exclamation mark in

the triangle is used to indicate important

information in these operating instruc-

tions. Always read this information care-

fully.

This product is constructed according to

protection class III.

Safety instructions

Read the operating instructions

carefully and especially observe

the safety information. If you do not

follow the safety instructions and

information on proper handling in

this manual, we assume no liability

for any resulting personal injury or

damage to property. Such cases will

invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach

of children and pets.

• Do not leave packaging material lying around

carelessly. This may become dangerous playing

material for children.

• Protect the appliance from extreme tempera-

tures, strong jolts, ammable gases, steam and

solvents.

• Do not place the product under any mechanical

stress.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-

cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represent the technical status at the time of printing.

Dimensions

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”)

44.5 mm

(1.75”)

Wiring

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

IMPORTANT

• Switch must be mounted equal to or above the pump base for positive shut-off.

• Keep all wire connections above the highest water level.

• Wires must be joined with connectors.

• Always disconnect the power supply when installing or servicing electrical parts.

AUTO

BROWN WIRE

Fuse

BLACK WIRE

OFF

MANUAL

Produkspesifikasjoner

Merke:	Toolcraft
Kategori:	Bryter
Modell:	TO-7159161

Trenger du hjelp?

Hvis du trenger hjelp med Toolcraft TO-7159161 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Bryter Toolcraft Manualer

Toolcraft TO-7159161 Bruksanvisning

4 September 2025

Bryter Manualer

Nyeste Bryter Manualer

Salicru SPS 16 ATS Bruksanvisning

3 September 2025

Belkin F1DN104W-3 Bruksanvisning

1 September 2025

Monacor PSS-906DC Bruksanvisning

1 September 2025

DataVideo SE-4000 Bruksanvisning

1 September 2025

DataVideo SE-2850 Bruksanvisning

1 September 2025

Philips Hue Tap Dial Switch Bruksanvisning

31 August 2025

DataVideo SE-1200MU Bruksanvisning

31 August 2025

DataVideo iCAST 10NDI Bruksanvisning

31 August 2025

DataVideo SE-500 Bruksanvisning

31 August 2025

DataVideo SE-2600 Bruksanvisning

30 August 2025
