Tripp Lite B127F-1A1-SM-DD Bruksanvisning

Tripp Lite AV ekstender B127F-1A1-SM-DD

Les nedenfor 📖 manual på norsk for Tripp Lite B127F-1A1-SM-DD (52 sider) i kategorien AV ekstender. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/52

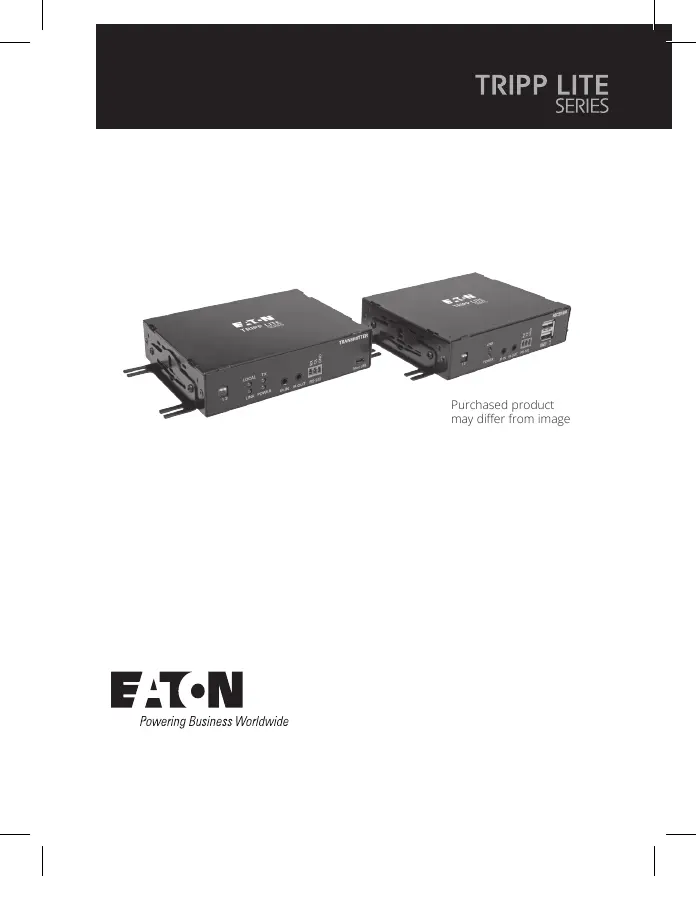

Owner's Manual

Español 11

Français 21

Deutsch 31

Italiano 41

Purchased product

may differ from image.

Models:

B127F-1A1-MM-DD

(Multimode),

B127F-1A1-SM-DD

(Singlemode)

4K/30 DisplayPort over

Fiber Extender Kit

24-09-161-93-3976_RevC.indb 124-09-161-93-3976_RevC.indb 1 12/2/2024 2:18:13 PM12/2/2024 2:18:13 PM

Package Contents

• DisplayPort over Duplex LC Fiber Extender Kits extend a

4K (3840x2160) @ 30 Hz signal:

B127F-1A1-MM-DD – Up to 1000 ft. (305 m) from the source

B127F-1A1-SM-DD – Up to 6.2 mi. (10 km) from the source

• Supports 4K (3840x2160) @ 30 Hz 4:4:4 maximum video resolution

• Supports 8-channel LPCM, AC-3 and DTS digital audio

• DisplayPort 1.2a compatible

• Plug and play—no software or drivers required

• Additional DisplayPort on the transmitter unit allows connection of a local

display, enabling users to monitor the remote display’s content

• Remote receiver unit features built-in equalization (EQ) control and

auto-EDID image adjustment

B127F-1A1-MM-DD

(DisplayPort over Duplex LC Multimode Fiber Extender Kit)

• Transmitter Unit

• Receiver Unit

• Mounting Hardware

• External Power Supply (x2)

B127F-1A1-SM-DD

(DisplayPort over Duplex LC Singlemode Fiber Extender Kit)

• Transmitter Unit

• Receiver Unit

• Mounting Hardware

• External Power Supply (x2)

Product Features

24-09-161-93-3976_RevC.indb 224-09-161-93-3976_RevC.indb 2 12/2/2024 2:18:13 PM12/2/2024 2:18:13 PM

Product Features

• P569-XXX-CERT or P568-XXX-2A Series High-Speed HDMI 2.0 Cable

• P580-XXX DisplayPort Cable

• N820-Series 10 Gb Duplex Multimode LC-to-LC Fiber Patch Cable

• N370-XXM Duplex Singlemode LC-to-LC Fiber Patch Cable

• Transmitter and receiver units feature built-in:

B127F-1A1-MM-DD – 10G Multimode LC, 850nm, 300M, DDM transceivers

B127F-1A1-SM-DD – 10G Singlemode LC, 1310nm, 10KM, DDM transceivers

• Local port at transmitter with built-in multi-resolution technology connects any

display without affecting 4K/30 Hz signal transmission

• Includes mounting hardware that allows both the local transmitter and remote

receiver units to be wall-mounted, rack-mounted or pole-mounted

Optional Accessories

24-09-161-93-3976_RevC.indb 324-09-161-93-3976_RevC.indb 3 12/2/2024 2:18:13 PM12/2/2024 2:18:13 PM

Produkspesifikasjoner

Merke:	Tripp Lite
Kategori:	AV ekstender
Modell:	B127F-1A1-SM-DD
LED-indikatorer:	Ja
Bruksanvisning:	Ja
USB-kontakttype:	Micro-USB B, USB Type-A
Tilkoblingsteknologi:	Koblet med ledninger (ikke trådløs)
Maksimal oppløsning:	3840 x 2160 piksler
Opprinnelsesland:	Taiwan
Pakkevekt:	1390 g
Sertifisering:	CE, FCC, REACH
HDCP:	Ja
Maksimal oppdateringshastighet:	30 Hz
Materiale:	Metall
DisplayPorts inn:	1
DisplayPorts ut:	1
Utgangsstrøm:	2 A
HDMI inn:	1
HDCP-versjon:	2.2
Driftsspenning:	5 V
AC-inngangsspenning:	100 - 240 V
AC-inngangsfrekvens:	50 - 60 Hz
Fiberoptisk kontakt:	LC
Fiberoptiske bølgelengder støttes:	1310 nm
Støttede bølgelengder:	1310 nm
Produktfarge:	Sort
Antall USB-porter:	3
Pakkedybde:	150.1 mm
Pakkehøyde:	83.1 mm
Pakkebredde:	343.9 mm
Kabler inkludert:	AC
Pakketype:	Boks
Driftstemperatur (T-T):	0 - 40 °C
Oppbevaringstemperaturomåde (Celsius):	-15 - 50 °C
Lagringsrelativ fuktighet:	0 - 85
Bærekraftsertifikater:	RoHS
Modell/Type:	AV-sender og -mottaker
Ekstern strømadapter:	Ja
Inkluderte kraftpluggtyper:	AU, EU, NA, UK
Relativ luftfuktighet under drift (H-H):	0 - 85
Rack-montering:	Ja
AC-adapter bunt:	Ja
Masterkassens (ytterkassens) GTIN (EAN/UPC):	10037332239171
Masterkassens (ytterkassens) bruttovekt:	14270 g
Masterkassens (ytterkassens) lengde:	363 mm
Produkter per masterkasse (ytterkasse):	10 stykker
Masterkassens (ytterkassens) bredde:	438.9 mm
Masterkassens (ytterkassens) høyde:	324.1 mm
Innput-strøm:	0.35 A
Maksimal overføring avstand:	10000 m
Kabeltyper som støttes:	Fiber
Fibermodusstruktur:	Enkeltmodus
3,5 mm inn:	Ja
3.5 mm ut:	Ja
Extended display identification data (EDID):	Ja
