Tripp Lite P568-100-ACT Bruksanvisning

Tripp Lite kabler for datamaskiner og annet P568-100-ACT

Les nedenfor 📖 manual på norsk for Tripp Lite P568-100-ACT (4 sider) i kategorien kabler for datamaskiner og annet. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/4

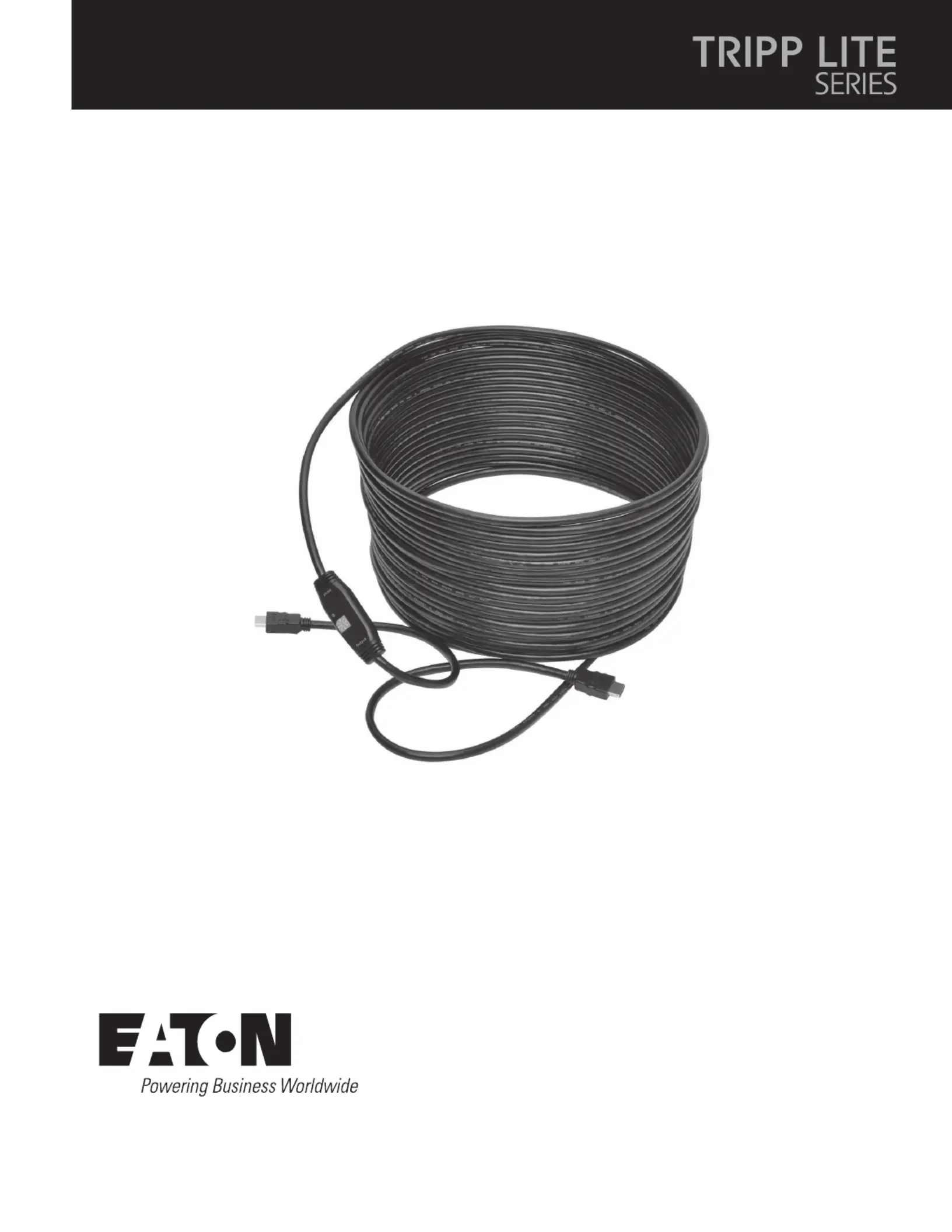

Quick Start Guide

Guía de Inicio Rápido / Guide de démarrage rapide /

Schnellstartanleitung / Guida d’avvio rapido

P568-050-ACT

P568-065-ACT

P568-080-ACT

P568-100-ACT

High-Speed Active HDMI Cable with Built-in Repeater

Cable HDMI activo de alta velocidad con repetidor incorporado

Câble HDMI actif à haut débit avec répéteur intégré

Aktives Hochgeschwindigkeits-HDMI-Kabel mit integriertem Repeater

Cavo HDMI attivo ad alta velocità con ripetitore Incorporato

Purchased product may diﬀer from image.

El producto comprado puede diferir de la imagen.

Le produit acheté peut diﬀérer de l’image.

Das gekaufte Produkt kann vom Bild abweichen.

Il prodotto acquistato potrebbe diﬀerire dall’immagine.

Installation

Instalación / Installation / Installation / Installazione

Note: Test to make sure the entire installation works properly before pulling cables through ceilings/walls.

1. Connect the Input end of the HDMI cable to the HDMI source, such as a Blu-ray player or media server.

2. Connect the Output end of the HDMI cable to the HDMI display.

Note: If an unacceptable image or no image is displayed after adjusting the equalization with the provided screwdriver, attach the

included HDMI adapter. Plug the USB connector into a USB wall charger or a USB port on the display.

Español

Nota: Pruebe para asegurarse de que toda la instalación funciona correctamente antes de pasar cables a través de techos y paredes.

1. Conecte el extremo de entrada del cable HDMI a la fuente HDMI, como un reproductor Blu-ray o un servidor

multimedia.

2. Conecte el extremo de salida del cable HDMI a la pantalla HDMI.

Nota: Si después de ajustar la ecualización con el destornillador suministrado aparece una imagen inaceptable o no aparece alguna

imagen, conecte el adaptador HDMI incluido. Conecte el conector USB en un cargador USB de pared o en un puerto USB en la pantalla.

Français

Remarque : testez l’installation pour vous assurer qu’elle fonctionne correctement avant de tirer les câbles dans les plafonds/murs.

1. Connectez l’extrémité entrée du câble HDMI à la source HDMI, telle qu’un lecteur Blu-ray ou un serveur multimédia.

2. Connectez l’extrémité de sortie du câble HDMI à l’écran HDMI.

Remarque : Si une image inacceptable ou aucune image ne s’aﬃche après avoir réglé l’égalisation à l’aide du tournevis fourni, ﬁxez

l’adaptateur HDMI inclus. Branchez le connecteur USB dans un chargeur mural USB ou un port USB sur l’écran.

Deutsch

Hinweis: Testen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken/Wände ziehen.

1. Schließen Sie das Eingangsende des HDMI-Kabels an die HDMI-Quelle an, z. B. an einen Blu-ray-Player oder einen

Medienserver.

2. Schließen Sie das Ausgangsende des HDMI-Kabels an den HDMI-Bildschirm an.

Hinweis: Wenn ein inakzeptables Bild oder kein Bild angezeigt wird, nachdem Sie die Entzerrung mit dem mitgelieferten Schraubenzieher

eingestellt haben, schließen Sie den mitgelieferten HDMI-Adapter an. Schließen Sie den USB-Stecker an ein USB-Wandladegerät oder einen

USB-Anschluss am Display an.

Italiano

Nota: Eseguire un test per assicurarsi che l’intera installazione funzioni correttamente prima di tirare i cavi attraverso soﬃtti/pareti.

1. Collegare l’estremità di ingresso del cavo HDMI alla sorgente HDMI, ad esempio un lettore Blu-ray o un media

Server.

2. Collegare l’estremità di uscita del cavo HDMI allo schermo HDMI.

Nota: Se dopo avere regolato l’equalizzazione col cacciavite in dotazione viene visualizzata un’immagine non accettabile o non viene

visualizzata alcuna immagine, collegare l’adattatore HDMI incluso. Collegare il connettore USB a un caricatore da parete USB o a una

porta USB del display.

Warranty

Garantía / Garantie / Garantie / Garanzia

3-YEAR LIMITED WARRANTY

We warrant our products to be free from defects in materials and workmanship for a period of three (3) years from the date of initial purchase. Our obligation under this

warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/support/product-returns before sending any

equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modiﬁed

in any way.

EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE. Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.

EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE

OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Speciﬁcally, we are not liable for any costs, such as lost proﬁts or revenue, loss of equipment,

loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.

WEEE Compliance Information for Customers and Recyclers (European Union)

Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment

from Eaton, they are entitled to:

• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country)

• Send the new equipment back for recycling when this ultimately becomes waste

Eaton has a policy of continuous improvement. Speciﬁcations are subject to change without notice.

Español

GARANTÍA LIMITADA DE 3 AÑOS

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación

bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para

reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan

sido alterados o modiﬁcados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN

PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas

pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O

CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especíﬁcamente, no somos responsables

por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones,

reclamos de terceros o de cualquier otra forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de

Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)

• Devolver el equipo nuevo para ﬁnes de reciclaje una vez que ﬁnalmente se convierta en residuo

Eaton tiene una política de mejora continua. Las especiﬁcaciones están sujetas a cambio sin previo aviso.

Français

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d’achat initiale. Notre

responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter Tripplite.Eaton.

com/support/product-returns avant d’envoyer de l’équipement pour réparation. Cette garantie ne s’applique pas au matériel ayant été endommagé suite à un accident, à

une négligence ou à une application abusive, ou ayant été altéré ou modiﬁé d’une façon quelconque.

SAUF AUX TERMES DES PRÉSENTES, NOUS N’ÉMETTONS AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET

D’ADAPTATION À UN USAGE PARTICULIER. Certains États n’autorisant pas la limitation ni l’exclusion de garanties tacites, les limitations ou exclusions susmentionnées

peuvent ne pas s’appliquer à l’acheteur.

À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX,

FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L’UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉS DE L’ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, nous

ne pourrons être tenus responsables de coûts, tels que perte de bénéﬁces ou de recettes, perte de matériel, impossibilité d’utilisation du matériel, perte de logiciel, perte

de données, frais de produits de remplacement, réclamations d’un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients et les recycleurs (Union européenne)

En vertu de la directive et des règlements d’application relatifs aux déchets d’équipements électriques et électroniques (DEEE), lorsque des clients achètent de

l’équipement électrique et électronique neuf d’Eaton, ils ont droit :

• D’envoyer l’équipement usagé au recyclage pourvu qu’il soit remplacé par un équipement équivalent (cela varie selon les pays)

• D’envoyer le vieil équipement au recyclage en autant qu’il remplace un équipement équivalent (cela varie selon les pays)

La politique d’Eaton en est une d’amélioration continue. Les caractéristiques techniques sont modiﬁables sans préavis.

Produkspesifikasjoner

Merke:	Tripp Lite
Kategori:	kabler for datamaskiner og annet
Modell:	P568-100-ACT
Opprinnelsesland:	Vietnam
Pakkevekt:	3270 g
HDCP:	Ja
HDMI-versjon:	1.3
Antall per pakke:	1 stykker
Tilkobling 1:	HDMI Type A (Standard)
Tilkobling 2:	HDMI Type A (Standard)
Kabelhylsemateriale:	Polyvinylklorid (PVC)
Kabellengde:	30.5 m
Produktfarge:	Sort
Pakkedybde:	12.7 mm
Pakkehøyde:	398.8 mm
Pakkebredde:	348 mm
Støttede grafikkoppløsninger:	1920 x 1080 (HD 1080)
Støttede videofunksjoner:	1080p
Bærekraftsertifikater:	RoHS
Harmonisert system (HS)-kode:	84733080
Kontaktplettering:	Gull
Masterkassens (ytterkassens) GTIN (EAN/UPC):	10037332200683
Masterkassens (ytterkassens) bruttovekt:	11750 g
Masterkassens (ytterkassens) lengde:	249.9 mm
Produkter per masterkasse (ytterkasse):	5 stykker
Masterkassens (ytterkassens) bredde:	480.1 mm
Masterkassens (ytterkassens) høyde:	249.9 mm
Connector 1 kjønn:	Hankjønn
Connector 2 kjønn:	Hankjønn
Tilkobling 1 formfaktor:	Rett
Tilkobling 2 formfaktor:	Rett
AWG-ledningsstørrelse:	28
